Der Alfa Romeo Brera ist ein Sportcoupé, das von 2005 bis 2011 von dem italienischen Automobilhersteller produziert wurde. Die entsprechende Roadster-Variante trug den Namen Spider und wurde von 2006 bis 2010 gefertigt. Dieser Artikel bietet eine detaillierte Übersicht der Sicherungsbelegung für den Alfa Romeo Brera (Baureihe 939). Baujahre: 2005, 2006, 2007, 2008, 2009, 2010, 2011.
Hier finden Sie die Einbauorte, Belegungspläne und Abbildungen der Sicherungskästen. Die Bezeichnungen „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind im Text fett hervorgehoben.
Im Kofferraum

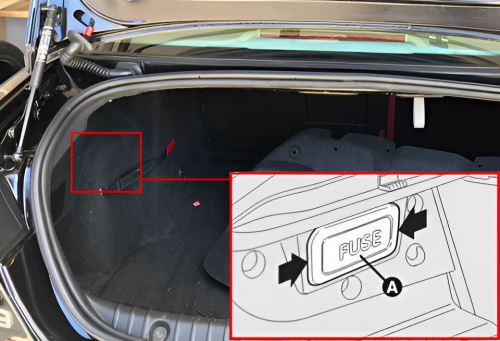

Der Sicherungskasten befindet sich auf der linken Seite des Kofferraums. Um Zugang zu den Sicherungen zu erhalten, entfernen Sie die Abdeckung (A).
Belegungsplan
Nr. | Funktion / Komponente | Stromstärke (A)
54. | Hi-Fi-Verstärker | 30 A
56. | Fahrersitzverstellung | 25 A
57. | Sitzheizung Fahrersitz | 7,5 A
60. | Beifahrersitzverstellung | 25 A
61. | Audio-Verstärker | 15 A
67. | Sitzheizung Beifahrersitz | 7,5 A
78. | Fensterheber links | 30 A
80. | Fensterheber rechts | 30 A
T21. | Relais für Sitzheizung und Sitzverstellung
Im Motorraum
Der Hauptsicherungskasten befindet sich im Motorraum nahe der Batterie hinter einer Schutzabdeckung. Direkt am Pluspol der Batterie ist zudem eine Leiste mit den wichtigsten Hochstromsicherungen angebracht.

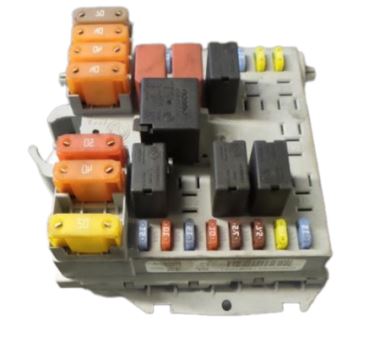

Sicherungskasten
Foto dient als Beispiel (Symbolbild).
Belegungsplan
Nr. | Funktion / Komponente | Stromstärke (A)
1. | Sicherungskästen im Innenraum und Kofferraum | 70 A / 60 A
2. | Gebläse Klimaanlage | 40 A / 50 A
3. | Elektrische Lenksäulenverriegelung | 20 A
4. | Bremssystem (ABS) | 40 A
5. | Bremssystem / VDC (ESP) | 40 A / 20 A
6. | Kühlerlüfter 1 | 40 A / 50 A
7. | Kühlerlüfter 2 | 50 A
8. | Zusatzheizung (PTC 1) / Zusatzwasserpumpe | 30 A
9. | Scheinwerferreinigungsanlage (SRA) | 20 A
10. | Signalhorn (Hupe) | 15 A
11. | Einspritzanlage / Motormanagement | 15 A
14. | Fernlicht rechts | 7,5 A
15. | Fernlicht links | 7,5 A
16. | Einspritzanlage / Motormanagement | 7,5 A
17. | Einspritzanlage / Motormanagement | 10 A
18. | Automatikgetriebe / Motorsteuergerät / Getriebesteuergerät (CAE) | 10 A
19. | Klimakompressor | 7,5 A
20. | Telefon / Freisprecheinrichtung | 20 A
21. | Kraftstoffpumpenmodul / Sicherung für Kraftstoffpumpe | 20 A
22. | Zündspulen / Einspritzventile | 20 A
23. | Radio-Navigationssystem | 15 A
24. | Getriebesteuergerät (CAE) | 15 A
30. | Nebelscheinwerfer | 15 A
R2. | Relais Fernlicht / Scheinwerfer
R3. | Relais Signalhorn (Hupe)
R5. | Relais Klimakompressorkupplung
R6. | Relais Kühlerlüfter (niedrige Stufe)
R7. | Relais Kühlerlüfter (hohe Stufe)
R8. | Relais Nebenverbraucher / Zusatzausstattung
R9. | Hauptrelais Einspritzanlage
R10. | Relais Kraftstoffpumpe
R14. | Relais Nebelscheinwerfer
R17. | Relais Scheinwerferreinigungsanlage
R19. | Relais Telefon / Freisprecheinrichtung
R20. | Relais Rückfahrscheinwerfer / Schaltsperre
Hochstromsicherungen
Diese Sicherungen befinden sich direkt am Pluspol der Batterie.
Belegungsplan
70. | Sicherungs- und Relaiskasten im Motorraum | 150 A
71. | Sicherungs- und Relaiskasten im Innenraum | 70 A
72. | Zusatzheizung (PTC 2) | 50 A
73. | Steuergerät für Standheizung / Automatikgetriebe | 30 A / 60 A
Im Innenraum
Der Sicherungskasten befindet sich im Innenraum unterhalb des Armaturenbretts. Um Zugang zu erhalten, lösen Sie die Befestigungsschraube (A) und nehmen Sie die Abdeckung (B) ab.
Gesamtansicht des Sicherungskastens.
Belegungsplan
Nr. | Funktion / Komponente | Stromstärke (A)
12. | Abblendlicht rechts | 15 A
13. | Abblendlicht links | 15 A
31. | Relaissteuerung (Spule) | 7,5 A
32. | Türsteuergerät, Empfänger für schlüssellosen Zugang (Keyless Entry) | 15 A
33. | Reserve
34. | Reserve
35. | Rückfahrscheinwerfer, Tempomat, AQS-Sensor (Luftqualität), Sensor Wasser im Kraftstofffilter | 7,5 A
36. | Reserve
37. | Bremsleuchten, Stromversorgung Kombiinstrument, Karosserie-Steuergerät (Body Computer), Xenon-Scheinwerfer | 7,5 A
38. | Heckklappenentriegelung | 15 A
39. | Radio, Luftmassenmesser, Diagnoseanschluss (OBD), Telefon, Klimaanlage, Fahrertürmodul, Steuergerät Heckklappe, Navigationssystem, Bluetooth, Reifendruckkontrolle (TPMS) | 10 A
40. | Heckscheibenheizung | 30 A
41. | Windschutzscheibenheizung, Außenspiegelheizung | 7,5 A
42. | Bremssystem (ABS) | 7,5 A
43. | Scheibenwischer | 30 A
44. | Sicherung für Zigarettenanzünder Alfa Romeo Brera | 10 A
45. | Reserve | 15 A
46. | Schiebedachrollo | 20 A
47. | Steuergerät Fahrertür | 20 A
48. | Steuergerät Beifahrertür | 30 A
49. | Beleuchtungssteuerung, Navigationssystem, Telefon, Bluetooth-System | 7,5 A
50. | Airbag-System | 7,5 A
51. | Reifendruckkontrolle (TPMS), Tempomat, Radio, Navigationssystem, Telefon, Bluetooth-System | 7,5 A
52. | Heckscheibenwischer | 15 A
53. | Blinker, Warnblinkanlage, Stromversorgung Kombiinstrument | 10 A
R1. | Relais Abblendlicht
R11. | Relais Heckscheibenheizung
R12,R13. | Entlastungsrelais (Klemme 15 / Zündung)
