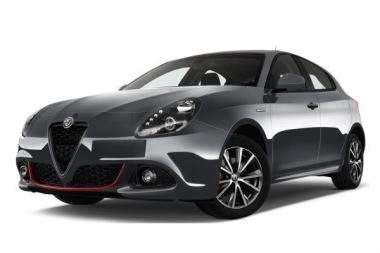

Der Alfa Romeo Giulietta ist ein fünftüriges Modell der Kompaktklasse. Er basiert auf der modernen Fiat Compact-Plattform (C-Evo), die unter anderem auch beim Fiat Bravo genutzt wird. Die Produktion des Modells lief Ende 2009 an, während die offizielle Weltpremiere im März 2010 auf dem Genfer Auto-Salon stattfand. In dieser Übersicht werden die Sicherungsbelegungen des Alfa Romeo Giulietta (Baureihe 940) im Detail beschrieben. Baujahre: 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020.
Nachfolgend finden Sie die Einbauorte, Belegungspläne und Abbildungen der Sicherungskästen. Die Bezeichnungen „Zigarettenanzünder“ und „Radio“ sind fett hervorgehoben.
Im Kofferraum

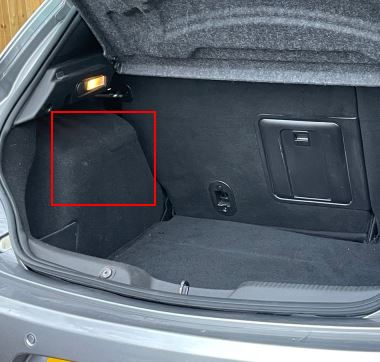

Der Sicherungs- und Relaiskasten befindet sich auf der linken Seite des Kofferraums hinter einer Serviceabdeckung.

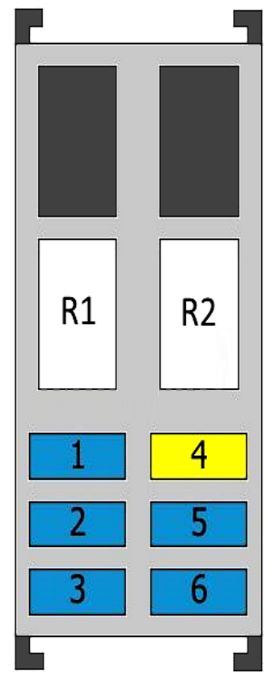

Sicherungsbelegungsplan
Nr. | Funktion / Komponente | Stromstärke
1. | Schiebedach (Panoramadach) | 15 A
2. | Elektrische Sitzverstellung (rechts) | 15 A
3. | Elektrische Sitzverstellung (links) | 15 A
4. | Audio-Verstärker / Subwoofer | 20 A
5. | Sitzheizung | 15 A
6. | Elektrische Lordosenstütze (Lendenwirbelverstellung) | 15 A
R1. | Relais elektrische Sitzverstellung
R2. | Relais Sitzheizung
Im Innenraum

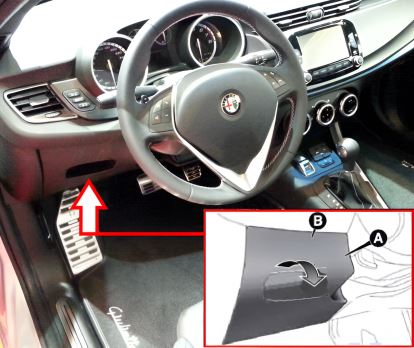

Bei Linkslenkern befindet sich der Sicherungskasten auf der Fahrerseite unterhalb des Armaturenbretts. Greifen Sie zum Öffnen in die Aussparung (A) und klappen Sie die Abdeckung (B) nach unten. Bei Rechtslenkern ist der Zugang zum Sicherungskasten analog aufgebaut.

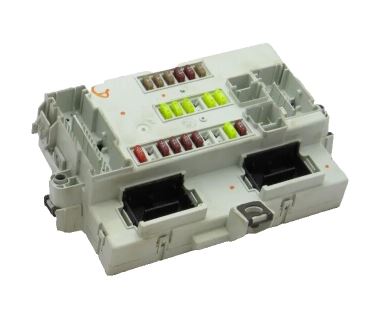

Beispielhafte Abbildung.

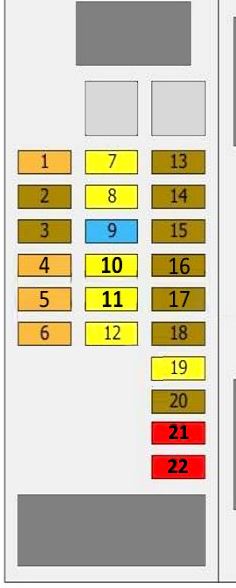

Sicherungsbelegungsplan
Nr. | Funktion / Komponente | Stromstärke
1. | ABS-/ESP-Steuergerät, elektrische Servolenkung | 5 A
2. | Airbag-Steuergerät | 7,5 A
3. | Leuchtweitenregulierung, Kombiinstrument, Bremslichtschalter, Gurtwarnsystem | 7,5 A
4. | Bordnetzsteuergerät (Body Computer), Scheinwerfer-Steuergerät, Bremslichtschalter, Kupplungsschalter, Einparkhilfe (Parksensoren), Radio, Bluetooth-System (Blue&Me), Navigationsdisplay, Bremsdrucksensor, Klimabedienteil, Luftqualitätssensor | 5 A
5. | Außenspiegel, Lichtschalter, Schiebedach, elektrische Sitzverstellung, Klimaanlage, Sensoren | 5 A
6. | Bordnetzsteuergerät (Body Computer) | 5 A
7. | Zentralverriegelung | 20 A
8. | Fensterheber hinten rechts | 20 A
9. | Navigationsdisplay | 15 A
10. | Fensterheber vorne rechts | 20 A
11. | Fensterheber vorne links | 20 A
12. | Fensterheber hinten links | 20 A
13. | Kombiinstrument (bis 2013) oder Abblendlicht (ab 2013) | 7,5 A
14. | Scheibenwaschpumpe (bis 2013) oder Abblendlicht (ab 2013) | 20 A
15. | Abblendlicht (bis 2013) oder Fernlicht links (ab 2013) | 7,5 A
16. | Abblendlicht (bis 2013) oder Fernlicht rechts (ab 2013) | 7,5 A
17. | Fernlicht links (bis 2013) oder Nebelscheinwerfer links (ab 2013) | 7,5 A
18. | Fernlicht rechts (bis 2013) oder Nebelscheinwerfer rechts (ab 2013) | 7,5 A
19. | Nebelscheinwerfer links (bis 2013) oder Scheibenwaschpumpe (ab 2013) | 7,5 A
20. | Nebelscheinwerfer rechts (bis 2013) oder Kombiinstrument (ab 2013) | 7,5 A
21. | Innenraumbeleuchtung vorn, Kofferraumbeleuchtung, Türleuchten, Make-up-Spiegel-Beleuchtung, Handschuhfachbeleuchtung | 10 A
22. | Türsteuergerät, Radio, Bluetooth-System, Navigationssystem, Klimabedienteil, Alarmsensoren, Diebstahlwarnanlage, OBD-Diagnosesteckdose | 10 A
Im Motorraum

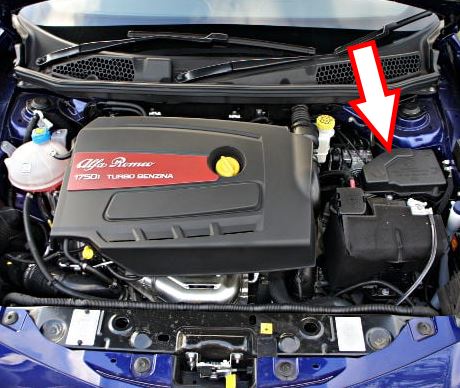

Der Sicherungskasten im Motorraum befindet sich direkt neben der Batterie. Um Zugang zu erhalten, lösen Sie die beiden Befestigungsschrauben und nehmen Sie die Schutzabdeckung ab.

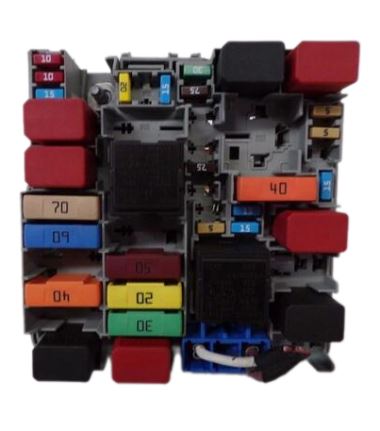

Gesamtansicht.

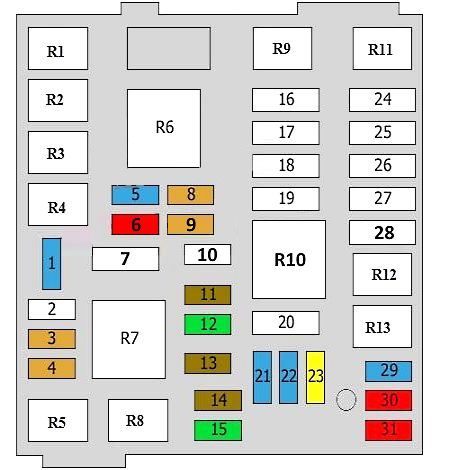

Belegungsplan
Nr. | Funktion / Komponente | Stromstärke
1. | Signalhorn (Hupe) | 15 A
2. | Nicht belegt
3. | Getriebesteuergerät (Automatik) / Motorsteuergerät | 5 A
4. | Intelligent Battery Sensor (IBS-Batteriesensor) | 5 A
5. | 12V-Steckdose / Sicherung des Zigarettenanzünders Alfa Romeo Giulietta | 15 A
6. | 12V-Steckdose im Kofferraum | 10 A
7. | Innenraumgebläse (Klimaanlage) | 40 A
8. | Getriebesteuergerät (Automatik) / Motorsteuergerät | 5 A
9. | Getriebesteuergerät (Automatik) | 5 A
10. | Nicht belegt
11. | Klimakompressor | 7,5 A
12. | Scheinwerferreinigungsanlage (SRA) | 30 A
13. | Getriebesteuergerät (Automatik) / LPG-Magnetventile | 7,5 A / 15 A
14. | Beheizbare Scheibenwaschdüsen / Außenspiegelheizung | 7,5 A
15. | Heckscheibenheizung | 30 A
16. | Kühlerlüfter (niedrige Stufe) | 30 A / 40 A
17. | Zündschloss | 20 A
18. | Kühlerlüfter (hohe Stufe) | 50 A / 60 A
19. | Zuheizer / Elektrische Zusatzheizung (PTC 1) | 40 A
20. | Kraftstofffilterheizung / Diesel-Vorwärmung / ATF-Getriebeölpumpe | 40 A
21. | Kraftstoffpumpenmodul (Sicherung der Kraftstoffpumpe) | 15 A / 20 A
22. | LPG-Einspritzventile / Getriebesteuergerät (Automatik) | 15 A
23. | Bremssystem (ABS/ESP-Steuergerät) | 20 A
24. | Relais für elektrische Zusatzheizung (PTC 2) | 50 A
25. | ABS-/ESP-Hydraulikpumpe | 40 A
26. | Glühzeitsteuergerät (Glühkerzen) | 60 A
27. | Sicherungsverteiler Kofferraum / Steuergerät Heckklappe | 60 A
28. | Bordnetzsteuergerät (Body Computer) | 70 A
29. | Motorsteuergerät | 15 A / 20 A
30. | Motorsteuergerät | 10 A
31. | Motorsteuergerät | 10 A / 15 A
R1. | Nicht belegt
R2. | Relais Klimakompressor
R3. | Relais Scheinwerferreinigungsanlage
R4. | Relais Startsystem / LPG-Einspritzventile
R5. | Relais LPG-Magnetventile
R6. | Relais Kühlerlüfter (hohe Stufe)
R7. | Relais Getriebeölpumpe / Kraftstofffilterheizung
R8. | Relais Kraftstoffpumpe
R9. | Relais Kühlerlüfter (niedrige Stufe)
R10. | Relais 12V-Steckdose / Innenraumgebläse
R11. | Relais Signalhorn (Hupe)
R12. | Relais Heckscheibenheizung
R13. | Hauptrelais Motorsteuerung
