Der MiTo ist ein luxuriöser dreitüriger Kleinwagen des italienischen Automobilherstellers, der im Juni 2008 in Mailand offiziell vorgestellt wurde. Er wurde zweimal überarbeitet: 2013 und 2016. In diesem Artikel werden wir die Sicherungspläne des Alfa Romeo Mito (Serie 955) im Detail analysieren. Baujahre: 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Hier finden Sie die Positionen, Beschreibungen und Fotos der Sicherungskästen. „Zigarettenanzünder“ und „Radio“ sind fett hervorgehoben.
Im Kofferraum
Der Sicherungskasten befindet sich hinter der Verkleidung auf der linken Seite des Kofferraums.

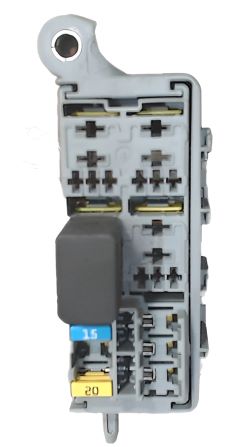

Gesamtansicht.
Sicherungsbelegungsplan
Nr. | Beschreibung | Stromstärke A
F1. | Luke | 20A
F2. | Reservebuchse
F3. | Steckverbinder für die Stromversorgung von Zusatzgeräten | 15A
F4. | Audiosystem | 15A
F5. | Audiosystem – (Der Bassbox-Subwoofer-Lautsprecher befindet sich im Reserveradfach) | 10A
F6. | Sitzheizung | 15A
1. | Relais für Anschluss zur Stromversorgung von Zusatzgeräten
2. | Leer
3. | Relais für Sitzheizung
4. | Relais für Sitzheizung
Im Innenraum

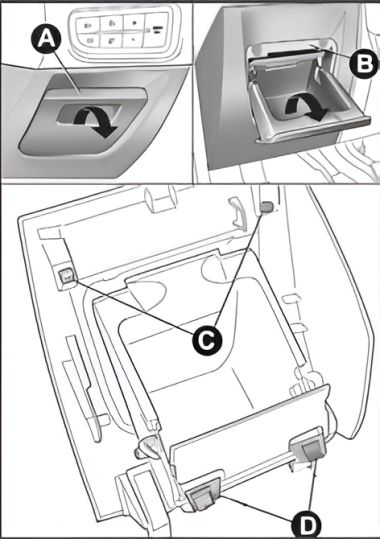

Um Zugang zu den Sicherungen zu erhalten, muss die Abdeckung (A) heruntergedrückt werden, wobei die Abdeckung (B) mit der Hand festgehalten wird. Zuerst werden die inneren Halterungen (C) und dann die äußeren Halterungen (D) entfernt.
Foto – Beispiel.

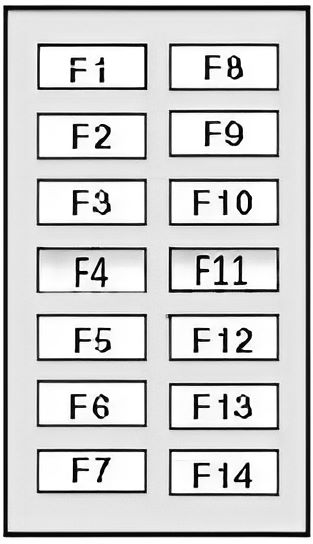

Belegung
Nr. | Beschreibung | Strom, A
F1. | Rechter Scheinwerfer | 7,5 A/15 A
F2. | Innenbeleuchtung | 5 A
F3. | Kombiinstrument | 5 A
F4. | Zentralverriegelung | 15 A
F5. | Autoradio, Blue&Me-System, Klimaanlagensteuergerät, Alarmanlagensirene Steuergerät für die Volumensignalisierung, Externer EOBD-Diagnosestecker, Elektronisches Steuergerät für die Reifendruckkontrolle | 10A
F6. | Elektropumpe für Scheibenwaschanlage und Heckscheibe | 20 A
F7. | Elektrischer Antrieb für Fensterheber | 20 A
F8. | Linker Scheinwerfer | 7,5 A/15 A
F9. | SRS-System | 7,5A
F10. | Rückwärtsgang | 5A
F11. | Drittes Bremslicht | 5A
F12. | Steuergerät für Parksensoren, Reifendruckkontrollsystem, Regensensor, Sensor für automatische Scheinwerferaktivierung an den Innenspiegeln, elektrochromatischer (gewölbter) Innenspiegel, Radionavigationssystem (Beleuchtung), LED-Anzeige für angeschnallte Sicherheitsgurte im Innenspiegel, Beleuchtung der Bedienelemente (auf der Mittelkonsole, auf der Fahrerseite, Bedienelemente am Lenkrad, Blue&Me-Bedienelemente), Schalter für die Sitzheizung der Vordersitze, Steuergerät für das Volumensignalsystem, System zur Überwachung der elektrisch betätigten Heckklappe, PND-Anschluss am Armaturenbrett | 5AF13. | Коробка предохранителей в моторном отсеке | 5A
F14. | Elektrischer Antrieb der Fensterheber | 20A
Im Motorraum

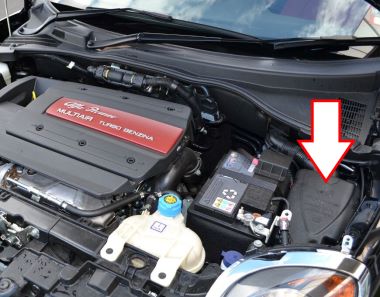

Befindet sich in der Nähe der Batterie. Um Zugang zu erhalten, müssen Sie die beiden Befestigungsschrauben lösen und die Schutzabdeckung abnehmen.

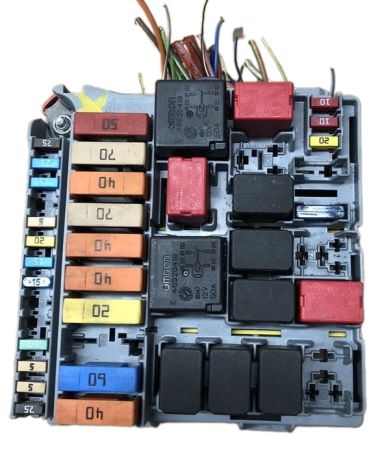

Gesamtansicht.

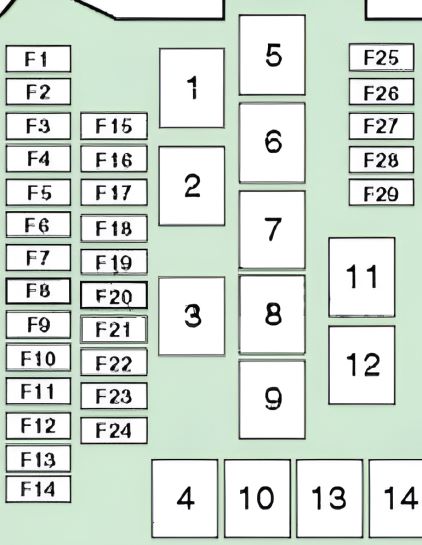

Belegungsplan
Nr. | Beschreibung | Stromstärke, A
F1. | Klimaanlage | 7,5 A
F2. | Scheinwerfer | 15 A
F3. | Hupen | 15 A
F4. | Zusatzheizung PTC1 | 30 A
F5. | Spule des Fernschalters des Steuerungssystems, Motorsteuergerät (Version 1.4), Ablenkspule des Motorkühlsystems (300 W + 300 W) | 5 A
F6. | ABS/ESP-System | 20 A
F7. | Nebelscheinwerfer | 15A
F8. | Kraftstoffmodul (Sicherung der Kraftstoffpumpe Mito) | 15A
F9. | Scheinwerferwaschanlage | 20A
F10. | Getriebepumpe | 15A
F11. | Heckscheibenheizung | 30A
F12. | Elektronische Motorsteuerung | 5A
F13. | Steuergerät für elektronischen Antrieb (Stromversorgung + Schlüssel), Steuergerät für Bremssystem (Stromversorgung + Schlüssel), Spurabweichungssensor im Mitteltunnel | 5A
F14. | Heizungen zum Enteisen der elektrischen Außenspiegel auf der Fahrer- und Beifahrerseite, Heizungen zum Enteisen der Außenspiegel an den vorderen Kotflügeln, Spule des Scheibenheizungsschalters. | 7,5 A
F15. | Elektromotor des Lüfters der Kühlsysteme | 30A / 40A / 50A
F16. | Multifunktionssteuergerät | 70A
F17. | ABS/ESP-System | 40A
F18. | Elektrische Servolenkung | 70A
F19. | Elektromotor des Lüfters der Kühlsysteme | 20A / 30A / 40A
F20. | Elektromotor des Heizungslüfters | 40 A
F21. | Stromkreise der Zündschloss | 20 A
F22. | 50A
F23. | Glühkerzen | 60A
F24. | Sicherungskasten im Kofferraum | 40A
F25. | Motorsteuerung | 10A
F26. | Motorsteuerung | 10A
F27. | Motorsteuerung | 15A/20A
F28. | Windschutzscheibenheizung | 15A
F29. | Sicherung für Zigarettenanzünder Alfa Romeo MiTo; Steckverbinder für Zusatzgeräte | 15A
1. | Lüfter (hohe Drehzahl)
2. | Lüfter (niedrige Drehzahl)
3. | Heizungslüfter
4. | Fernlicht
5. | Motorsteuerungsrelais
6. | Windschutzscheibenheizung
7. | Relais für den Stromanschluss für Zusatzgeräte
8. | Kraftstoffpumpenrelais
9. | Nebelscheinwerfer
10. | Hupenrelais
11. | Startverbot-Relais
12. | Heckscheibenheizung
13. | Klimaanlage
14. | Scheinwerferwaschanlage
