Der Audi A1 ist ein Kleinwagen, der im Jahr 2010 auf dem Genfer Auto-Salon der Öffentlichkeit präsentiert wurde. Diese Dokumentation beschreibt die Sicherungs- und Relaisbelegung des Audi A1 (1. Generation, interne Typbezeichnung 8X, Plattform PQ25) für die Baujahre 2010 bis 2018 mit den Motorisierungen 1.2 TFSI, 1.4 TSI, 1.6 TDI, 2.0 TDI und 2.0 TFSI.
Hier finden Sie die Einbauorte, Belegungspläne und Abbildungen der Sicherungsträger. Die Stromkreise für „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind in den Tabellen fett hervorgehoben.

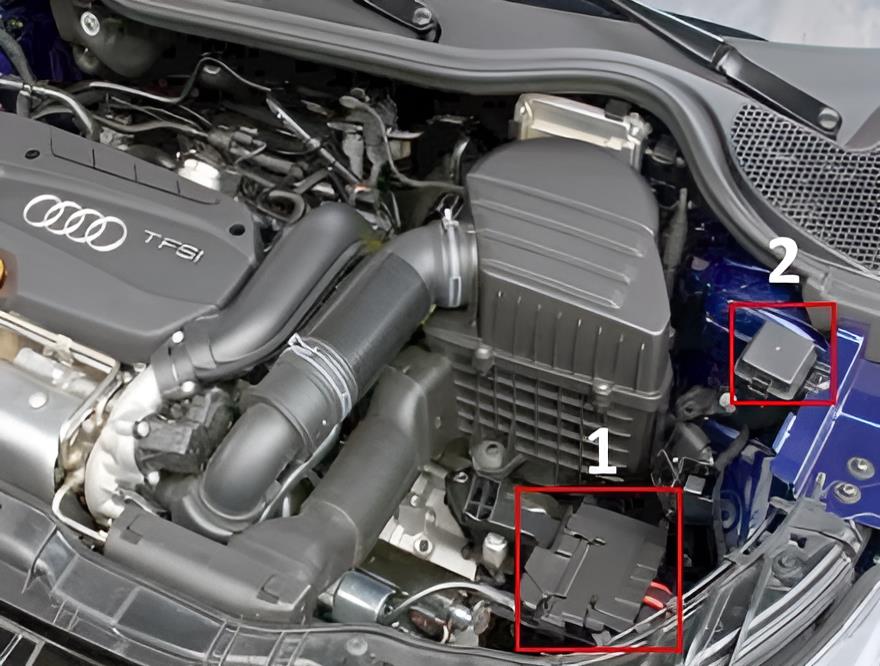

Im Motorraum
Der Hauptsicherungsträger für die Hochstromsicherungen befindet sich direkt an der Fahrzeugbatterie (ausstattungsabhängig im Gepäckraum). Der Relaisträger ist in unmittelbarer Nähe der Batterie verbaut.

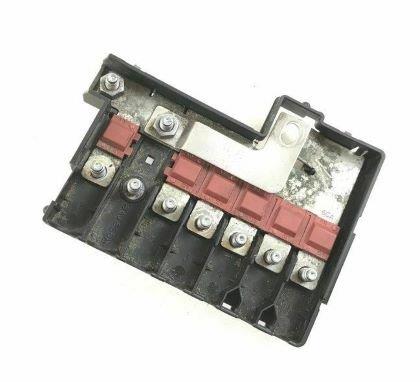

Hochstromsicherungen
Gesamtansicht.
Belegungsplan
Nr. | Absicherung / Bauteil | Nennstrom
FL1. | Generator | 175A
FL2. | Relais für kleine Heizleistung (elektrische Luftzusatzheizung) | 40A
FL3. | Spannungsversorgung Bordnetz / nicht belegt | 110A
FL4. | Steuergerät für Soundpaket (Verstärker) | 80A
FL5. | Steuergerät für Kühlerlüfter | 50A/40A
FL6. | Steuergerät für Glühzeitautomatik | 50A
FL7. | Relais für große Heizleistung (elektrische Luftzusatzheizung), Steuergerät für Batterieüberwachung | 60A
Hinweis: Die Blattsicherung FL1 (175 A) am Vorsicherungsträger der Batterie ist anfällig für Korrosion durch Streusalz. Dies kann zu Haarrissen im Schmelzleiter und folglich zu Spannungsschwankungen im Bordnetz führen. Bei Kaltstartproblemen im Winter sollte zudem zwingend die Sicherung FL6 (50 A) des Glühzeitsteuergeräts auf Durchgang geprüft werden.
Relais-Einheit
Relaisbelegung:
R1 - Relais für Zusatzkühlmittelpumpe
R2 - Relais für Scheibenwischer 1
R3 - Relais für Scheibenwischer 2
Im Innenraum
Die Auslesbarkeit der OBD-Schnittstelle bei der Hauptuntersuchung (HU) ist von der intakten Sicherung 23 (10 A) auf Sicherungsträger 1 abhängig, da diese den Diagnoseanschluss mit Spannung versorgt. Eine defekte Sicherung verhindert den Verbindungsaufbau zum Diagnosetester, was zu einem erheblichen Mangel bei der HU führt. Bei einem vollständigen Ausfall der Anzeigen im Kombiinstrument sollte primär die Sicherung 37 (5 A) auf Unterbrechung geprüft werden.

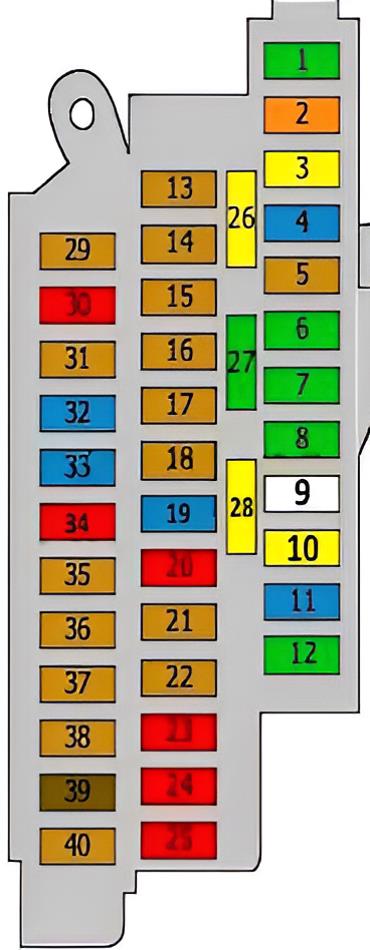

Sicherungskasten Nr. 1

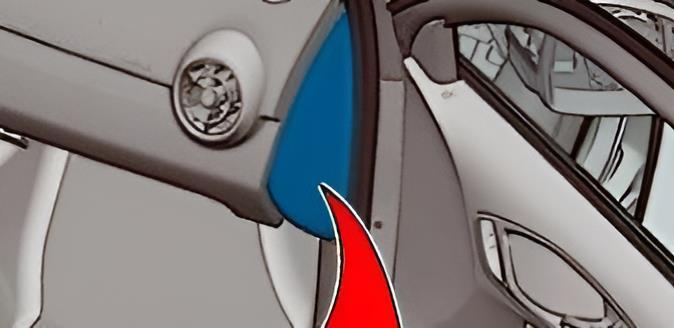

Der Sicherungsträger befindet sich hinter der seitlichen Abdeckung der Instrumententafel auf der Fahrerseite.

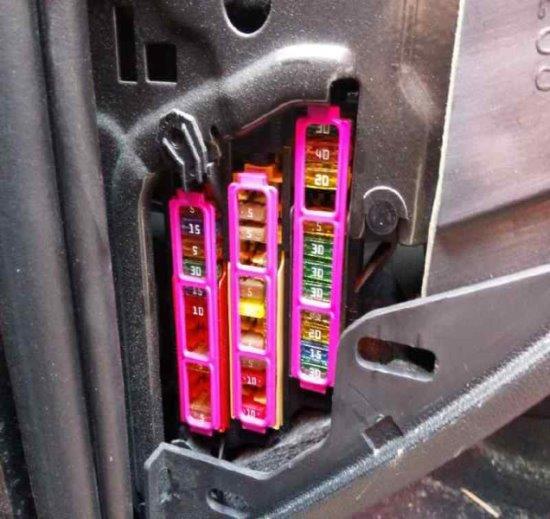

Zugang zum Sicherungsträger (Fahrerseite).
Belegungsplan
Nr. | Absicherung / Bauteil | Nennstrom
1. | Steuergerät für digitales Soundpaket, Spannungsstabilisator, Radioanlagen | 30A
2. | Steuergerät für Heizung/Klimaanlage, Entlastungsrelais für X-Kontakt, Steuergerät für Frischluftgebläse | 40A
3. | Zigarettenanzünder, 12-V-Steckdose | 20A
4. | Steuergerät für Anhängererkennung | 15A
5. | Diagnoseanschluss | 5A
6. | Türsteuergerät Fahrerseite | 30A
7. | Türsteuergerät Beifahrerseite | 30A
8. | Relais für Heckscheibenheizung | 30A
9. | Steuergerät für ABS/ESP | 25A
10. | Bordnetzsteuergerät | 20A
11. | Signalhorn (Hupe) | 15A
12. | Bordnetzsteuergerät | 30A
13. | Sensor für Diebstahlwarnanlage (Innenraumüberwachung) | 5A
14. | Hauptrelais, Motorsteuergerät (Klemme 30) | 5A / 7,5A
15. | Bordnetzsteuergerät | 5A
16. | Steuergerät für ABS/ESP, Spannungsstabilisator | 5A
17. | Steuergerät für Kühlerlüfter | 5A
18. | Regen- und Lichtsensor, Telefonvorbereitung, Dachmodul vorn, Sende- und Empfangsgerät für Telefon | 5A
19. | Relais für Kraftstoffpumpe, Kraftstofffördereinheit | 15A / 20A
20. | Relais für Zusatzkühlmittelpumpe | 10A
21. | Steuergerät für Lenksäulenelektronik | 5A
22. | Lichtschalter | 5A
23. | Steuergerät für Climatronic, Bedieneinheit für Klimaanlage, Türsteuergeräte hinten (bis 04/2012), Diagnoseanschluss | 10A
24. | Türsteuergeräte hinten (ab 05/2012) | 10A
25. | Bordnetzsteuergerät | 10A
26. | Steuergerät für Kühlerlüfter | 20A
27. | Bordnetzsteuergerät | 30A
28. | Scheibenwischermotor vorn | 20A
29. | Steuergerät für Glühzeitautomatik, Unterdruckpumpe für Bremssystem | 5A / 20A
30. | Bremslichtschalter, Kupplungspositionsgeber, Relais für Zusatzkühlmittelpumpe, Heizung für Lambdasonden, Steuergerät für ABS | 10A
31. | Luftmassenmesser, Relais für Kraftstoffpumpe, Relais für Zusatzwasserheizung, Magnetventile der Motorsteuerung, Kraftstoffdruckregler | 5A / 7,5A / 15A
32. | Motorsteuergerät, Kupplungs- und Bremslichtschalter | 15A / 30A
33. | Motorsteuergerät | 15A / 20A / 30A
34. | Pumpe für Kühler der Abgasrückführung, Steuergerät für Kühlerlüfter, Magnetventile, Umluftventil für Turbolader, Regelventil für Öldruck | 10A / 15A
35. | CD-Wechsler | 5A
36. | Radio, Telefon, TV-Tuner, Steuergerät für Informationselektronik | 5A
37. | Steuergerät im Kombiinstrument | 5A
38. | Automatisch abblendender Innenspiegel | 5A
39. | Infotainment-System, Steuergerät für Informationselektronik | 7,5A / 15A
40. | Anzeigeeinheit für Navigationssystem | 5A
Hinweis: Die Auslesbarkeit der OBD-Schnittstelle bei der Hauptuntersuchung (HU) ist von der intakten Sicherung 23 (10 A) abhängig, da diese den Diagnoseanschluss versorgt. Eine defekte Sicherung verhindert den Verbindungsaufbau zum Diagnosetester. Bei einem Ausfall der Anzeigen im Kombiinstrument sollte zudem die Sicherung 37 (5 A) auf Unterbrechung geprüft werden.

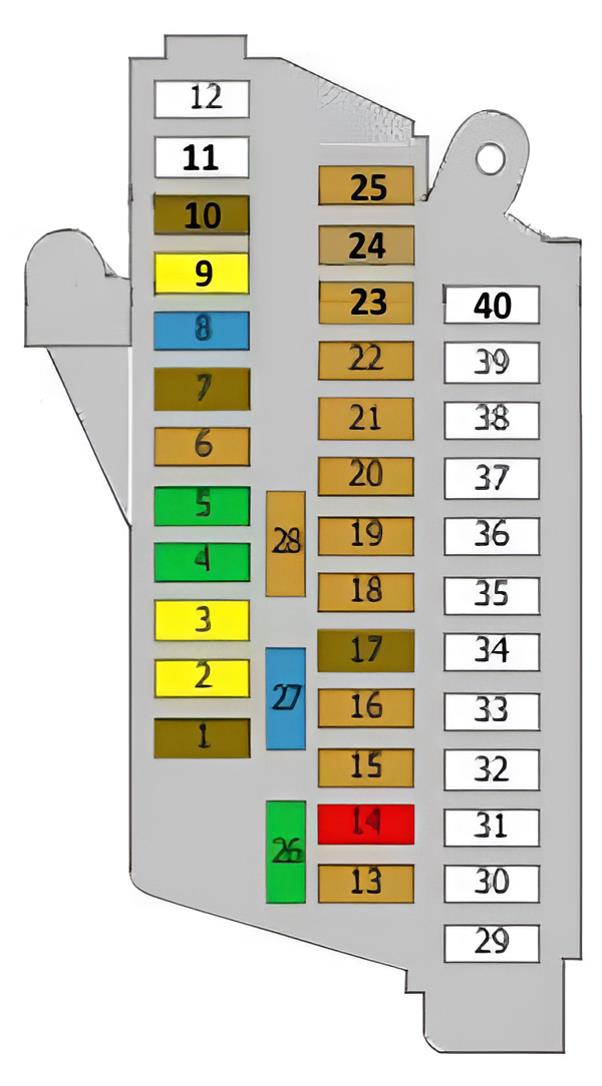

Sicherungskasten Nr. 2
Der Sicherungsträger befindet sich hinter der seitlichen Abdeckung der Instrumententafel auf der Beifahrerseite.
Belegungsplan
Nr. | Absicherung / Bauteil | Nennstrom
1. | Steuergerät für elektronische Lenksäulenverriegelung (ELV) | 7,5A
2. | Steuergerät für Anhängererkennung | 20A
3. | Steuergerät für Anhängererkennung | 20A
4. | Mechatronik für Doppelkupplungsgetriebe (S tronic) | 30A
5. | Relais für Scheinwerferreinigungsanlage | 30A
6. | Steuergerät für Zentralverriegelung, Sensor für Ortungssystem | 5A
7. | Empfängermodul für Funkuhrempfang / Standheizung (Funkfernbedienung) | 7,5A
8. | Getriebesteuergerät | 15A
9. | Steuergerät für Schiebedach | 20A
10. | Getriebesteuergerät | 10A
11. | Nicht belegt
12. | Nicht belegt
13. | Schalter für Rückfahrleuchten, Wählhebelsensorik, Mechatronik für Doppelkupplungsgetriebe | 5A
14. | Hochdruckgeber für Klimaanlage, Steuergerät für Climatronic, automatisch abblendender Innenspiegel, Geber für Ölstand/Öltemperatur, Relais für Steckdosen, Diagnoseanschluss | 10A
15. | Diagnose-Interface für Datenbus (Gateway) | 5A
16. | Steuergerät für Heizung, Körperschallaktuator | 5A
17. | Lichtschalter, Spannungsstabilisator, Leistungsmodule für Scheinwerfer links/rechts, Relais für Anlasser | 7,5A
18. | Lichtschalter | 5A
19. | Bis 10/2014: Steuergerät für ABS, Spannungsstabilisator 2 / Ab 11/2014: Steuergerät für elektronische Dämpferregelung | 5A
20. | Steuergerät für Sitzheizung vorn, Taster für Warnblinkanlage, Taster für Heckscheibenheizung, Taster für ASR/ESP, Taster für Einparkhilfe, Taster für Reifendruckkontrolle, Start-Stopp-Taster, beheizbare Scheibenwaschdüsen | 5A
21. | Steuergerät für Servolenkung | 5A
22. | Luftmassenmesser, Heizelement für Kurbelgehäuseentlüftung, Steuergerät für Kraftstofffördereinheit | 5A
23. | Steuergerät für Airbag, Kontrollleuchte für Beifahrerairbag-Deaktivierung | 5A
24. | Steuergerät für Einparkhilfe (PDC) | 5A
25. | Steuergerät für Leuchtweitenregulierung | 5A
26. | Steuergerät für Sitzheizung | 30A
27. | Motor für Heckscheibenwischer | 15A
28. | Motorsteuergerät, Luftmassenmesser | 5A
29-40. | Nicht belegt

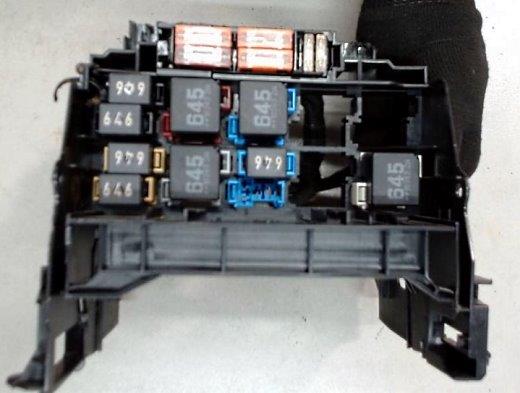

Relaiskasten
Der Relaisträger befindet sich im Fußraum der Fahrerseite hinter der Verkleidung der Instrumententafel.

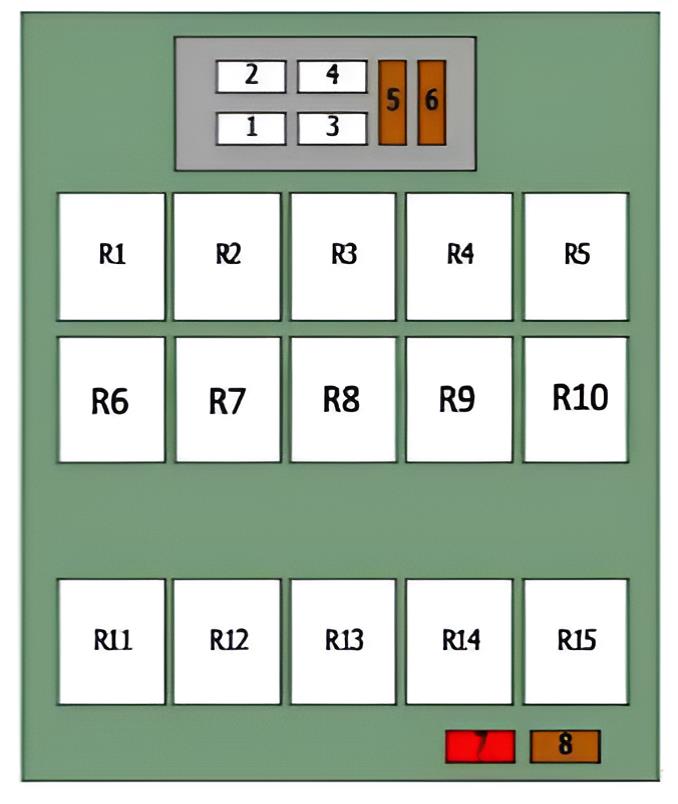

Gesamtansicht.
Belegungsplan
Nr. | Relais / Bauteil | Nennstrom
1. | Spannungsstabilisator | 40A
2. | Spannungsversorgung Sicherungsträger 2 (Beifahrerseite), Sicherungen 1–12 | 50A
3. | Relais für Spannungsversorgung (Klemme 15) | 40A
4. | Steuergerät für ABS (Rückförderpumpe) | 40A
5. | Spannungsstabilisator | 5A
6. | Leistungselektronik, Spannungsstabilisator, Motorsteuergerät | 5A
7. | Bremslichtschalter, Kupplungspositionsgeber | 10A
8. | Heizung für Lambdasonden vor und nach Katalysator | 5A
R1. | Relais für Scheinwerferreinigungsanlage / Relais für Signalhorn | -
R2. | Relais für Spannungsversorgung (Klemme 15) | -
R3. | Entlastungsrelais für X-Kontakt | -
R4. | Relais für Kraftstoffpumpe / Relais für Zusatzwasserheizung | -
R5. | Relais für große Heizleistung (elektrische Luftzusatzheizung) | -
R6. | Relais für Anlasser | -
R7. | Relais für Heckscheibenheizung | -
R8. | Hauptrelais (Klemme 30), Spannungsversorgung für 12-V-Steckdosen | -
R9. | Relais für kleine Heizleistung (elektrische Luftzusatzheizung) | -
R10. | Relais für Steckdosen / Hauptrelais (Klemme 30) | -
R11. | Automatisch abblendender Innenspiegel | -
R12. | Nicht belegt | -
R13. | Spannungsstabilisator | -
R14. | Nicht belegt | -
R15. | Automatisch abblendender Innenspiegel | -

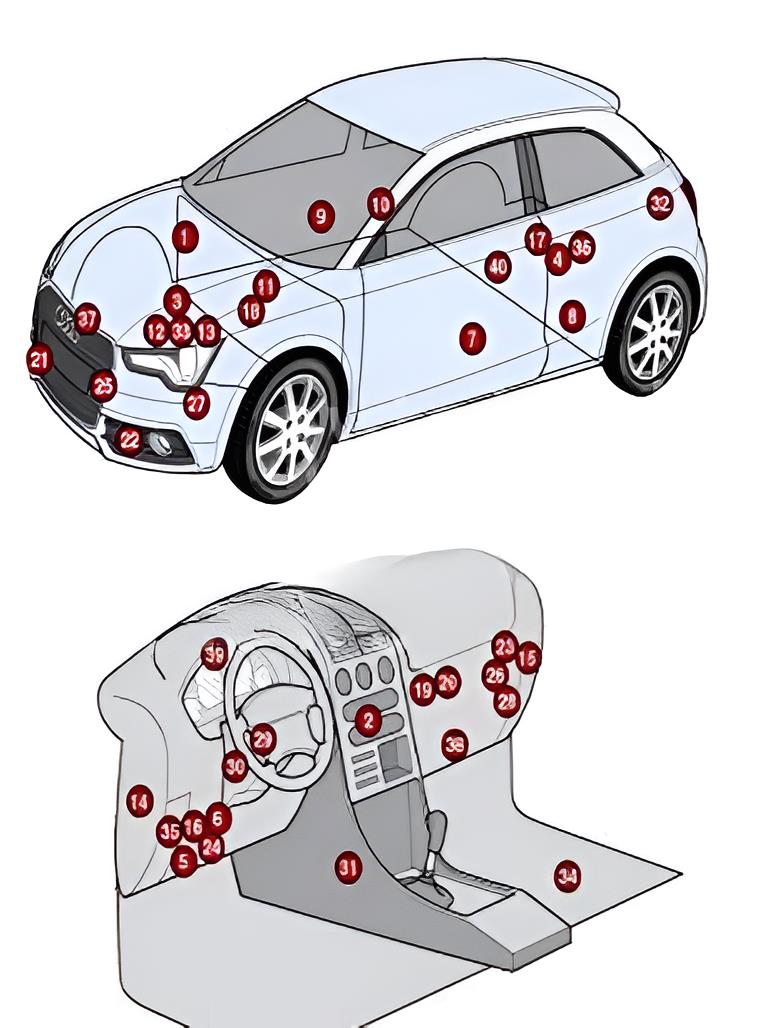

Alle elektrischen Geräte
Übersicht der Einbauorte zentraler elektrischer und elektronischer Komponenten im Fahrzeug.
Nr. | Bauteil
1. | Steuergerät für ABS/ESP
2. | Bedieneinheit und Steuergerät für Klimaanlage
3. | Fahrzeugbatterie (Dieselmodelle)
4. | Fahrzeugbatterie im Gepäckraum (Benzinmodelle)
5. | Diagnoseanschluss (OBD)
6. | Diagnose-Interface für Datenbus (Gateway)
7. | Türsteuergerät Fahrerseite
8. | Türsteuergerät hinten links
9. | Türsteuergerät Beifahrerseite
10. | Türsteuergerät hinten rechts
11. | Motorsteuergerät
12-13. | Sicherungsträger im Motorraum
14-16. | Sicherungs- und Relaisträger an der Instrumententafel (Innenraum)
17. | Hauptsicherungsträger an der Batterie im Gepäckraum (Benzinmodelle)
18. | Steuergerät für Glühzeitautomatik
19. | Steuergerät für Leuchtweitenregulierung
20. | Vorwiderstand für Frischluftgebläse mit Übertemperatursicherung
21. | Signalhorn (Hochton)
22. | Signalhorn (Tiefton)
23. | Empfänger für Funkfernbedienung / Standheizung
24. | Bordnetzsteuergerät (Zentralelektrik)
25. | Geber für Außentemperatur
26. | Steuergerät für Einparkhilfe (PDC)
27. | Steuergerät für Servolenkung
28. | Steuergerät für Sitzheizung
29. | Steuergerät für elektronische Lenksäulenverstellung
30. | Aktuator für Lenksäulenverriegelung (ELV)
31. | Steuergerät für Airbag (SRS)
32. | Steuergerät für Anhängererkennung (Gepäckraum links)
33. | Getriebesteuergerät (Mechatronik)
34. | Spannungsstabilisator 1 (im Fußraum)
35. | Spannungsstabilisator 2 (im Sicherungsträger der Instrumententafel)
36. | Steuergerät für Batterieüberwachung (Gepäckraum)
37. | Steuergerät für Kühlerlüfter
38. | Steuergerät für Frischluftgebläse
39. | Steuergerät im Kombiinstrument
40. | Steuergerät für Kraftstofffördereinheit (am Kraftstoffbehälter)
Videoanleitung zum Öffnen und Erreichen der Sicherungs- und Relaisträger.
