Der Audi Q2 ist ein subkompaktes Premium-SUV des deutschen Volkswagen-Konzerns. In diesem Leitfaden betrachten wir die Sicherungsbelegungen des Audi Q2 (erste Generation; Karosseriecode GA; Plattform MQB A1) für die Baujahre 2016 bis 2026 im Detail.
Hier finden Sie die Einbauorte und Fotos der Sicherungsträger. Besonders hervorheben möchten wir die Absicherung für den Zigarettenanzünder und die Kraftstoffpumpe.
Wichtig: Die genauen Sicherungswerte können je nach Baujahr und Fahrzeugausstattung variieren.
Im Innenraum

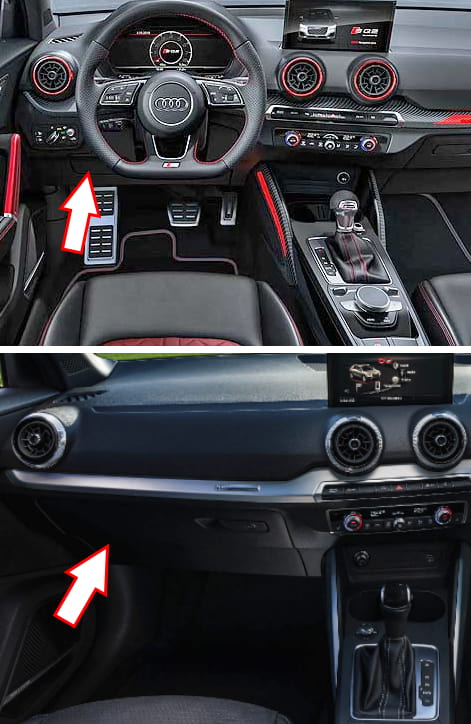

Der Sicherungsträger befindet sich unter der Schalttafel (je nach Lenkradposition: an der Lenksäule auf der Fahrerseite oder hinter dem Handschuhfach auf der Beifahrerseite).

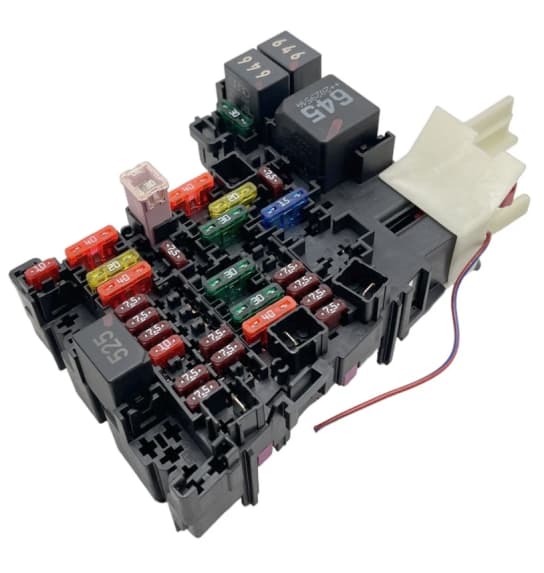

Beispielfoto.

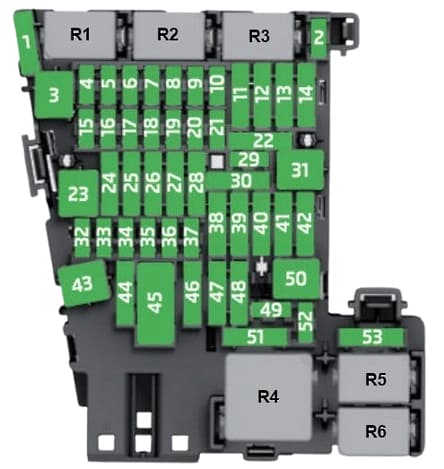

Sicherungsbelegung
Nr. | Beschreibung | Stromstärke (A)
F1 | Steuergerät für Reduktionsmitteldosiersystem SCR (AdBlue-Einspritzung) | 15 / 20
F2 | Steuergerät für Sitzverstellung | 30
F4 | Bedienungseinheit für Multimediasystem (MMI) | 7.5
F5 | Diagnoseinterface für Datenbus (Gateway) | 7.5
F6 | Wählhebel für Automatikgetriebe (DSG) | 5 / 7.5
F7 | Bedienungseinheit für Klimaanlage/Heizung, Relaisspule für Heckscheibenheizung | 10
F8 | Taster für elektromechanische Feststellbremse (EPB), Lichtschalter, Regen-/Lichtsensor, Diebstahlwarnanlage, OBD-II-Diagnoseanschluss, ERA-GLONASS-System | 10
F9 | Lenkstockschalter („Blinkerhebel“) | 7.5
F10 | Multimediasystem (MMI) / Head-up-Display (HUD) | 7.5
F11 | Zünder für Gurtstraffer (Fahrerseite) | 25
F12 | Komponenten des Multimediasystems | 20
F13 | Steuergerät für adaptive Fahrwerksregelung (DCC) | 15
F14 | Frischluftgebläse (Heizungsgebläsemotor) | 40
F15 | Elektronische Lenksäulenverriegelung (ELV) | 10
F16 | Komponenten des Multimediasystems (Phone Box, Antennenverstärker) | 5 / 10
F17 | Schalttafeleinsatz (Kombiinstrument) | 7.5
F18 | Rückfahrkamera | 7.5
F19 | Steuergerät für schlüsselloses Zugangs- und Startsystem (KESSY) / Einparkhilfe | 7.5 / 10
F20 | Komponenten des SCR-Systems (AdBlue) | 10
F22 | Antrieb für Heckklappe | 30 / 40
F23 | Bordnetzsteuergerät (BCM) – rechte Seite | 40
F24 | Antrieb für Panorama-Ausstelldach | 20 / 30
F25 | Türsteuergeräte vorn und hinten, Fensterheber (linke Seite) | 30
F26 | Steuergerät für Sitzheizung | 30
F27 | Verstärker für Soundsystem | 30 / 40
F29 | Innenraumleuchten | 7.5
F31 | Bordnetzsteuergerät (BCM) – linke Seite | 40
F32 | Steuergerät für Fahrerassistenzsysteme (Frontkamera an der Windschutzscheibe, Radar, Einparkhilfe) | 7.5 / 10
F33 | Steuergerät für Airbag (SRS) | 7.5
F34 | Schalterbeleuchtung, Mikrofon, Schalter für Rückfahrleuchten, Temperaturfühler, Relaisspule für 12-V-Steckdosen, Auto-Hold-Taster | 7.5
F35 | Leuchtweitenregulierung für Halogenscheinwerfer, Sensor für Luftgüte, abblendbarer Innenspiegel, OBD-II-Diagnoseanschluss, Stromversorgung der Mittelkonsole | 7.5
F36 | Steuergerät für rechten Scheinwerfer (LED) | 10 / 15
F37 | Steuergerät für linken Scheinwerfer (LED) | 10 / 15
F39 | Türsteuergeräte vorn und hinten, Fensterheber (rechte Seite) | 30
F40 | Zigarettenanzünder, 12-V-Steckdosen | 20
F41 | Zünder für Gurtstraffer (Beifahrerseite) | 25
F42 | Zentralverriegelung, Pumpe für Scheibenwaschanlage | 15 / 30
F43 | Innenraumleuchten / Ambientebeleuchtung | 7.5
F44 | Steuergerät für Allradkupplung (Haldex) | 15
F47 | Motor für Heckscheibenwischer | 15
F49 | Geber für Kupplungspedalstellung | 7.5
F53 | Heizelement für Heckscheibenheizung | 30
R1 | Relais für Pumpe des Dosiersystems (SCR)
R2 / R3 | Reserve
R4 | Relais für Spannungsversorgung Klemme 15 (Zündung)
R5 | Relais für Heckscheibenheizung
R6 | Relais für 12-V-Steckdosen / Zigarettenanzünder
Im Motorraum
Der Sicherungsträger befindet sich auf der linken Seite im Motorraum, direkt neben der Batterie.

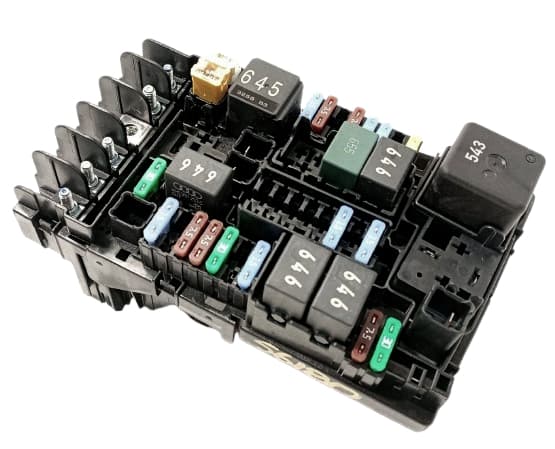

Gesamtansicht.

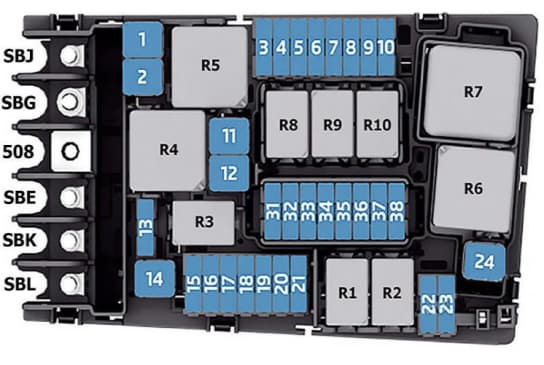

Sicherungsbelegung
Nr. | Beschreibung | Stromstärke (A)
F1 | Steuergerät für elektronisches Stabilisierungsprogramm (ABS/ESP) – Pumpe | 40
F2 | Steuergerät für elektronisches Stabilisierungsprogramm (ABS/ESP) – Ventile | 40
F3 | Motorsteuergerät (MSG) | 15 / 30
F4 | Sensoren des Motormanagements, Kühlerlüfter, Relaisspulen für PTC-Zuheizer, Relais für Sekundärluftpumpe (SLP) | 5 / 10
F5 | Ventile des Motormanagements, Komponenten des Kraftstoffsystems (Diesel TDI) | 10 / 15
F6 | Bremslichtschalter | 5
F7 | Zusatzwasserpumpe, Komponenten des Kraftstoffsystems (Benzin TFSI) | 10 / 15
F8 | Heizung für Lambdasonde | 10 / 15
F9 | Drosselklappe/Drallklappe, Steuergerät für Glühzeitautomatik (Diesel) | 10 / 15
F10 | Steuergerät für Kraftstoffpumpe, Vorförderpumpe im Kraftstoffbehälter | 15 / 20
F11 | Heizelement für Luftzusatzheizung (PTC) – Stufe 2 | 40
F12 | Heizelement für Luftzusatzheizung (PTC) – Stufe 3 | 40
F13 | Steuergerät für Automatikgetriebe (Mechatronik DSG) | 15 / 30
F15 | Signalhorn (Hupe) | 15
F16 | Zündspulen | 15 / 20
F17 | Stromversorgung für ABS/ESP-Steuergerät, Stromversorgung für Hauptrelais des Motorsteuergeräts | 7.5
F18 | Batteriedatenmodul (IBS), Diagnoseinterface (Gateway) | 5 / 7.5
F19 | Scheibenwischermotor (Scheibenwischergestänge vorn) | 30
F20 | Alarmhorn für Diebstahlwarnanlage | 10
F22 | Klemme 50 (Startsignal), Diagnose, Motorsteuergerät | 5 / 7.5
F23 | Magnetschalter für Anlasser | 30
F24 | Heizelement für Luftzusatzheizung (PTC) – Stufe 1 | 40
F31 | Elektrische Vakuumpumpe für Bremssystem | 15 / 20
F33 | Steuergerät für Automatikgetriebe (DSG), Zusatzölpumpe für Getriebe | 30
R1 | Relais für Anlasser 1
R2 | Relais für Anlasser 2
R3 | Relais für Signalhorn (Hupe)
R4 | Relais für hohe Heizleistung (PTC-Zuheizer, Diesel)
R5 | Hauptrelais (Benzin) / Relais für Stromversorgung Klemme 30 (Diesel)
R6 | Steuergerät für Glühzeitautomatik (Diesel)
R7 | Relais für niedrige Heizleistung (PTC-Zuheizer, Diesel)
R8 | Relais für Stromversorgung der Motorkomponenten (2.0 TFSI)
R9 | Relais für Scheibenwischermotor 1
R10 | Relais für Scheibenwischermotor 2
SBJ | Stromversorgung für Sicherungen des Sicherungsträgers C im Innenraum (Nr. 4, 14, 22, 31, 38, 42, 53) / Relais Klemme 15 / Relais für Steckdosen | 125
SBG | Hauptsicherung Generator | 400
508 | Anschluss an Batterie-Pluspol
SBE | Steuergerät für elektromechanische Servolenkung | 80
SBK | Stromversorgung für Sicherungen des Sicherungsträgers C im Innenraum (Nr. 1, 3, 15, 30, 43, 46, 50, 52) | 80
SBL | Steuergerät für Kühlerlüfter | 50
