E60 und E61 sind die Karosserien des BMW 5er, die von 2003 bis 2010 produziert wurden. Der Vorgänger dieses Körpers war die Modifikation E39. Im Jahr 2007 ging das Modell durch ein Restyling. In diesem Artikel werden wir einen detaillierten Blick auf die Belegung der Sicherungen und Relais im BMW 5er (fünfte Generation; Körper Marke E60 Limousine und E61 Kombi; Modifikationen 520d, 520i, 523i, 525d, 525i, 530d, 530i, 535d, 540i, 545i, 550i, M5). Baujahre: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010.
Hier finden Sie die Positionen, Beschreibungen und Fotos der Sicherungskästen. „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind fett hervorgehoben.
Experten-Tipp: Das Problem mit dem MPM-Modul und dem IBS-Sensor. Bei der BMW E60-Baureihe (vor Facelift bis 2005) befindet sich das Micro Power Module (MPM) am tiefsten Punkt der Reserveradmulde. Schon geringe Mengen Feuchtigkeit (z.B. durch undichte Rückleuchten) führen zum Kurzschluss des Moduls, was einen Totalausfall des CID-Monitors zur Folge hat. Ein wichtiger Hinweis für Diagnostiker: Wenn die Sicherungen 81, 82 und 83 im Kofferraum intakt sind, aber das iDrive dunkel bleibt, prüfen Sie das MPM auf Korrosion. Ein weiteres „Ärgernis“ ist der Intelligente Batteriesensor (IBS) am Minuspol. Wenn dieser defekt ist, „weckt“ er das Fahrzeug ständig über den K-CAN auf, was die Batterie in nur einer Nacht leert. Ein temporäres Abziehen des dünnen blauen Kabels am IBS kann hier als Soforthilfe dienen, um den Ruhestrom-Fehler einzugrenzen.
Im Kofferraum
Sicherungskasten

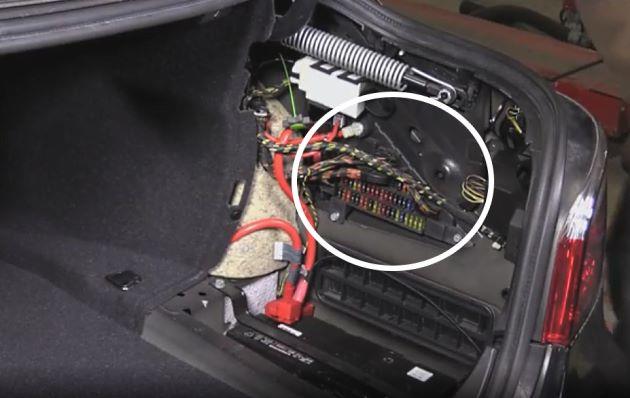

Er befindet sich unter der Verkleidung auf der rechten Seite. Für den Zugang muss die Kunststoffabdeckung entfernt werden.

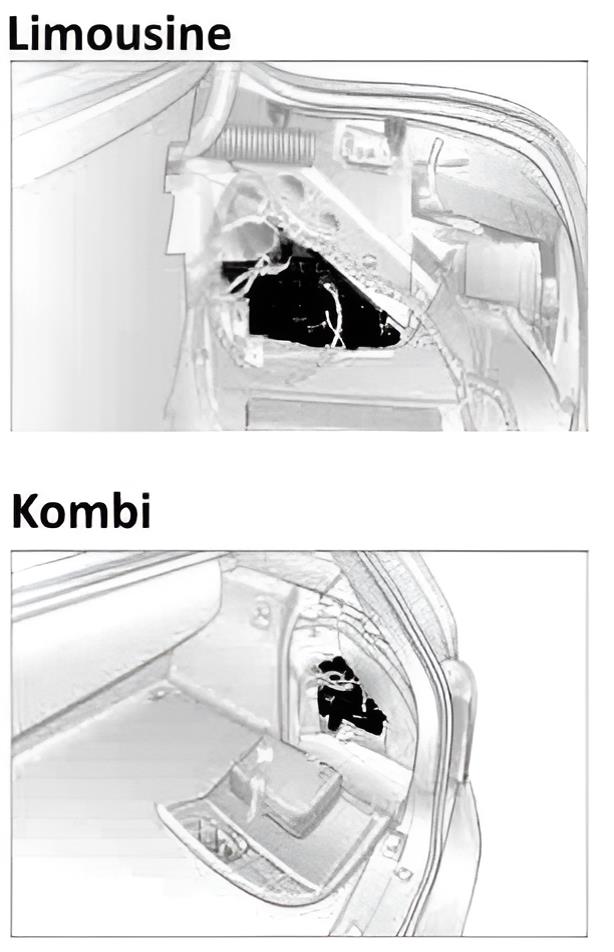

Beispiel für den Zugang.

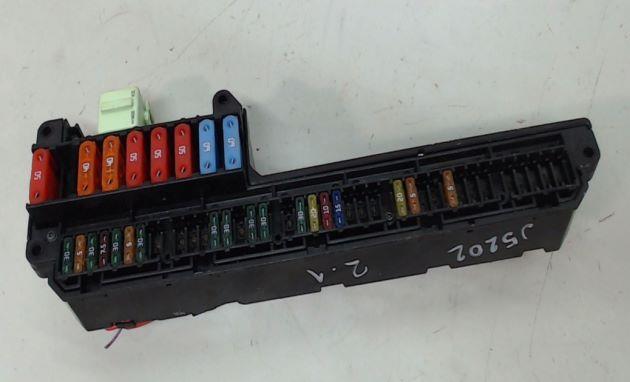

Gesamtansicht.

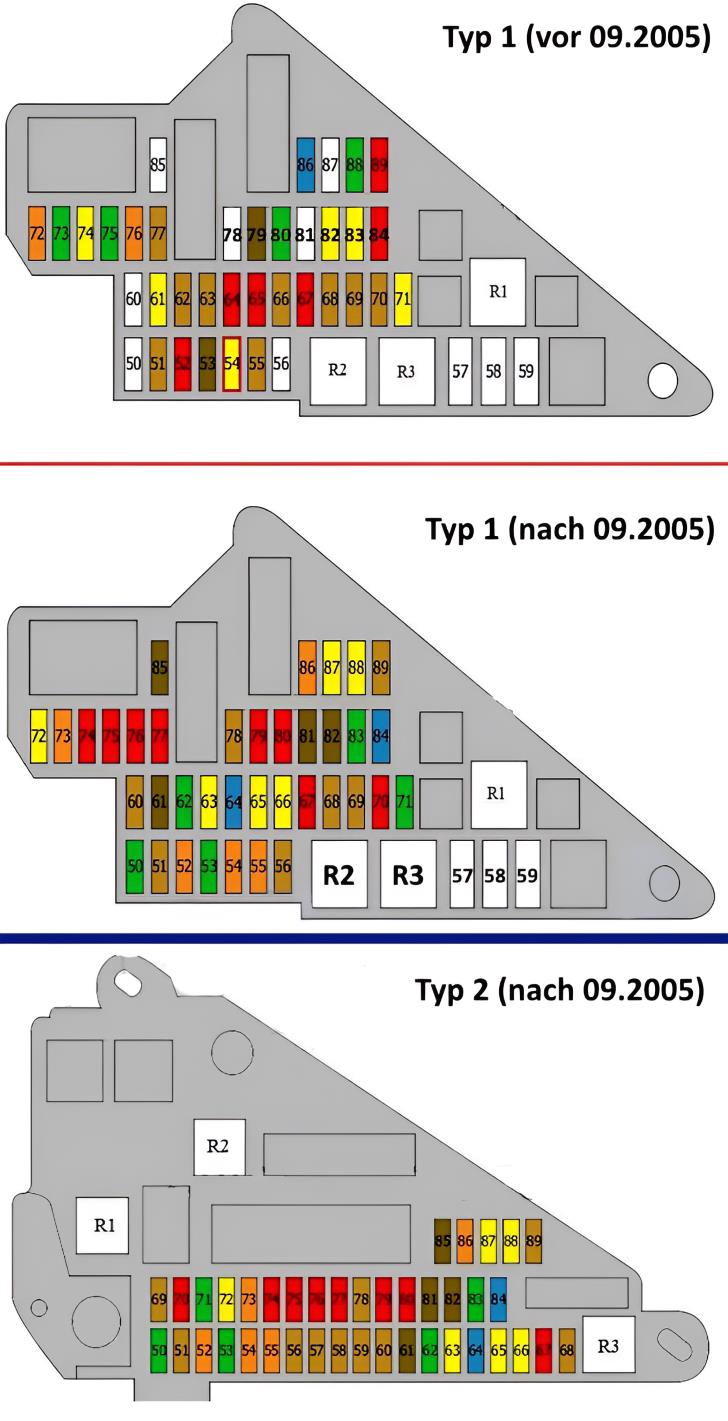

Belegungsplan
Nr. | Sicherungsbelegung
50. | M54, N62: Kraftstoffmodulrelais (Benzinpumpe); N52, Dieselmotoren: Kraftstoffpumpensteuerung (EKPS); S85: Kraftstoffpumpenendstufe 20A | ab 09.2005: Scheinwerferreinigungspumpe 30A
51. | E60, E61: Sirene und Rollsensor, Innenspiegel, Sicherheitsalarmanlage mit Ultraschallsensor im Fahrgastraum 5A
52. | Stromversorgungsmodul 10A | E61: Relais Luftfederungskompressor 40A
53. | bis 09.2004: Automatischer Heckklappenantrieb 7,5A | 09.2004-09.2005: Komfortzugangssystem ECU, Elektronikeinheit für Türgriff Fahrerseite, Elektronikeinheit für Türgriff Beifahrerseite, Elektronikeinheit für Türgriff hinten links, Elektronikeinheit für Türgriff hinten rechts 7,5A | ab 09.2005: Aktive Breitenverstellung der Sitzlehne vorne rechts 30A
54. | bis 09.2005: Kontaktrelais 15 20A | ab 09.2005: Heckscheibenheizung 40A
55. | bis 09.2005: Regensensor / Außenlichtsensor 5A | ab 09.2005: Gepäckraumlüftung 40A
56. | ab 09.2005: Regensensor / Außenlichtintensitätssensor 5A
57. | bis 09.2005: Stromversorgungsmodul 20A | IHKA Basic; ab 09.2005: Heizung und Klimaanlage 5A
58. | bis 09.2005: Heckscheibenheizung 40A | ab 09.2005: Heckscheibenwischerrelais 20A
59. | Antennentuner mit Fernbedienungsempfänger 5A
60. | ab 09.2005: Überrollschutzregler 5A
61. | bis 09.2005: Sicherung Zigarettenanzünder vorne e60 und Ladebuchse im Handschuhfach 20A | ab 09.2005: Kühlschrank 7,5A
62. | bis 09.2005: Kontaktrelais 15 5A | ab 09.2005: E60, E61: Anhängevorrichtung Anschlussmodul 30A
63. | bis 09.2005: Elektrischer Innenspiegel, Park Distance Control (PDC) 5A | ab 09.2005: Stand-/Zuheizung 20A
64. | bis 09.2005: Heckdisplay, Controller, Zentrales Informationsdisplay 10A | IHKA High; ab 09.2005: Heizung und Klimaanlage 15A
65. | bis 09.2005: Kopfhöreranschlussmodul und Oberes Display 10A
66. | bis 09.2005: Dynamische Stabilitäts Control (DSC), VTG-Verteilergetriebe: Verteilergetriebe-Steuergerät 5A | E60: Schiebedach und E61: Panoramadach 20A
67. | bis 03.2006: Videomodul und Satellitenempfänger 10A | ab 03.2006: Türschließer vorne und hinten rechts 20A
68. | vor 03.2006: Schalterzentrale in der Mittelkonsole, Schalter für Fahrersitzverstellung, - Schalter für Beifahrersitzverstellung 5A | ab 03.2006: Türschließer vorne und hinten links 20A
69. | Parkdistanzalarm (PDC) 5A
70. | bis 09.2005: Adaptives Kurvenlicht 5A / 09.2005-03.2007: Aktives Geschwindigkeitserhaltungssystem 10A | ab 03.2007: Aktives Geschwindigkeitserhaltungssystem; Weiter Zonensensor, Nahbereichssensor rechts und links 10A
71. | bis 09.2005: Heckscheibenwischerrelais, S85: Kraftstoffpumpenendstufe 20A | ab 09.2005: Schaltzentrale in Mittelkonsole 30A
72. | vor 09.2005: E61: Luftfederkompressorrelais 40A | N62: Kraftstoffpumpenrelais 20A | N52, Dieselmotoren: Kraftstoffpumpensteuerung (EKPS) 20A
73. | Anhängergeräte-Anschlussmodul 30A | 09.2005-03.2007: HiFi-Verstärker 30A | ab 03.2007: HiFi-Verstärker 40A
74. | bis 09.2005: Anhängergeräteanschlussdose 20A | ab 09.2005: Schaltzentrale in der Mittelkonsole, Schalter für Fahrersitzverstellung, Schalter für Beifahrersitzverstellung 10A | ab 09.2007: Schaltzentrale in der Mittelkonsole, Schalter für Fahrersitzverstellung, Schalter für Beifahrersitzverstellung 7,5A
75. | bis 09.2005: Verteilergetriebe-Steuergerät 30A | ab 09.2005: Satellitenempfänger, Digitaler Tuner, Videomodul 10A
76. | bis 09.2005: Gepäckklappenlift 40A | ab 09.2005: Dynamic Drive System 10A
77. | bis 09.2005: Antennen-Tuner mit Fernbedienungsempfänger 5A | ab 09.2005: Top-Display und Kopfhörer-Modul 10A
78. | ab 09.2005: Dynamische Stabilitätskontrolle (DSC), Verteilergetriebe ECU 5A
79. | vor 09.2005: Elektronische Bodenfreiheitskontrolle 7.5A | ab 09.2005: Zentrale Informationsanzeige, Steuergerät 10A
80. | bis 09.2005: HiFi-Verstärker 30A | ab 09.2005: Bedienhebel (Wählhebel), Ganganzeigeleuchte, TCU (Telematiksteuergerät), Kompensator (Schnurlostelefon), Lüfter in Reserveradmulde, Nachtsichtelektronik 10A
81. | ab 09.2005: Elektronische Bodenfreiheitskontrolle 7,5A
82. | bis 09.2005: Gepäckraumsteckdose, Zigarettenanzünder hinten, Steckdose hinten 20A | ab 09.2005: Reifendruckkontrollsystem (RDC) 7,5A
83. | bis 09.2005: E60: Schiebedach mit Schiebedeckel 20A oder E61, E63: Dach mit Panoramaglas 20A | ab 09.2005: Aktive Lehnenbreitenverstellung des linken Vordersitzes 30A
84. | vor 09.2005: Aktive Drehzahlerhaltung 10A | ab 09.2005: Getriebesteuerung, Schaltgetriebe mit sequenziellem Schaltgetriebe (SMG) 15A
85. | ab 09.2005: Schaltgetriebe mit sequenzieller Schaltung (SMG) 7,5A
86. | vor 09.2005: Getriebesteuerung und Schaltgetriebe mit sequentieller Schaltung (SMG) 15A | ab 09.2005: Aktivlenkung 40A
87. | ab 09.2005: Zigarettenanzünder vorne und Ladebuchse im Laderaum 20A
88. | bis 09.2005: Schaltzentrale in der Mittelkonsole 30A | ab 09.2005: Gepäckraumsteckdose, Zigarettenanzünder hinten und Ladesteckdose 20A
89. | vor 09.2005: MMC-Wechslergebläse, Ganganzeigeleuchte, Bedienhebel (Wählhebel), Gebläse in der Reserveradmulde, TCU (Telematics Control Unit), ULF (Universal Charging & Hands-Free) 10A / ab 09.2005: Elektrischer Innenspiegel, Relaisrelaiskontakt 15 5A
R1. | Heckscheibenheizungsrelais und Batteriestromüberwachungsrelais
R2. | Relais für Zündungshilfsstromkreise
R3. | Relais für Hauptzündkreise
Relais

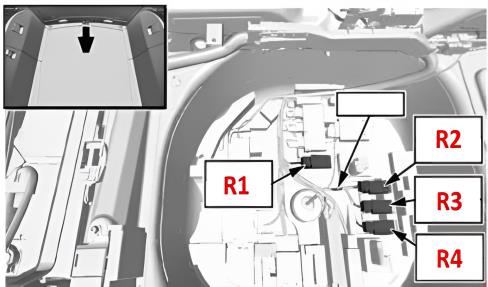

Beschreibung der zusätzlichen Relaismodule.
R1. | EDC
R2. | Heckscheibenwischer
R3. | Automatischer Türschließer
R4. | Luftfederungskompressor
Hochstromsicherungen

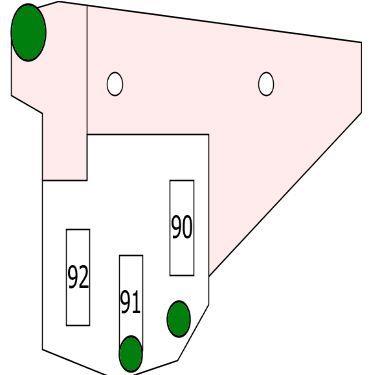

Die Schalttafel mit den Sicherungen befindet sich in der Nähe des Hauptgeräts.
Belegungsplan
Nr. | Beschreibung | Ampere
90. | Sicherungskasten in der Instrumententafel | 200A
91. | Multifunktionssteuergerät | 100A
92. | Elektrische Zusatzheizung | 100A
Im Innenraum des Fahrzeugs

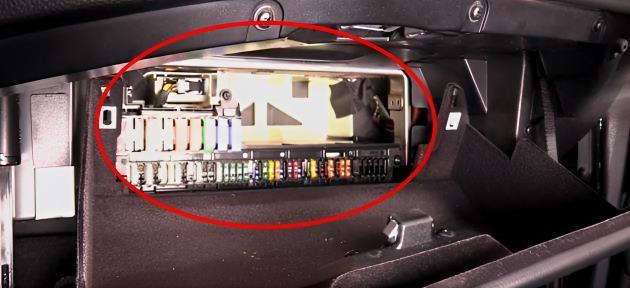

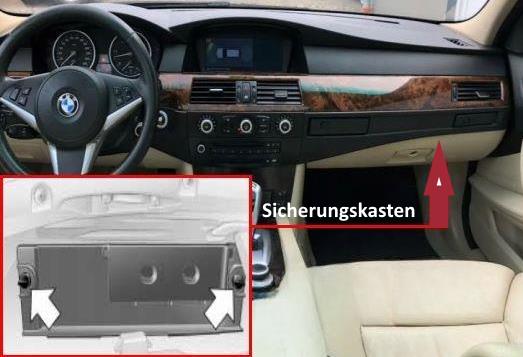

Der Sicherungskasten befindet sich hinter dem Handschuhfach. Um ihn zu erreichen, müssen Sie zwei Clips abschrauben.
Gesamtansicht.
Beispiel für den Zugang.

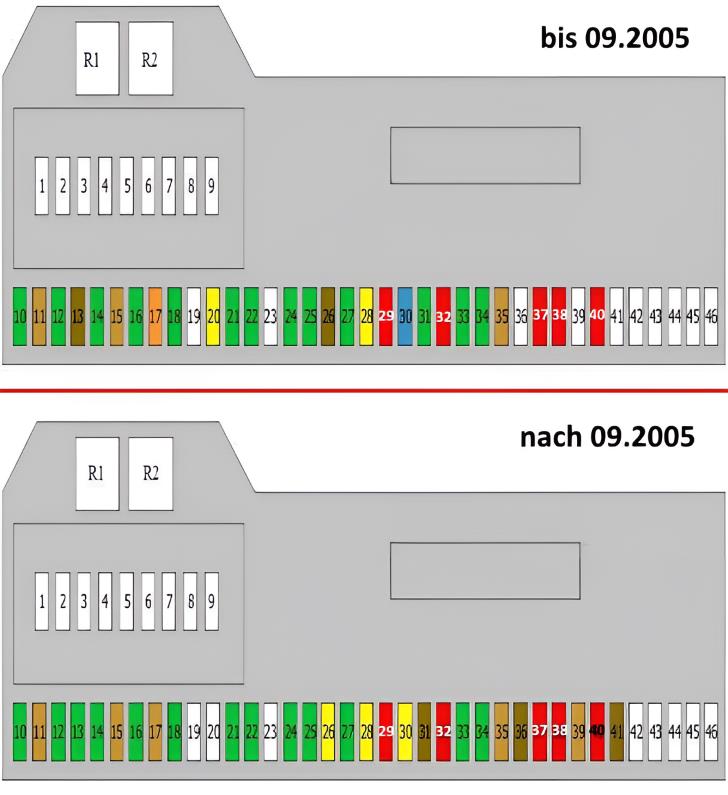

Belegungsplan
Nr. | Sicherungsbelegung
1. | Dynamische Stabilitätskontrolle (DSC) 50A
2. | Benzinmotoren: Gebläserelais oder Dieselmotoren: Kraftstoffheizsystem 60A
3. | Gebläseendstufe 40A
4. | Vor 09.2005: Aktives Lenksystem 40A | Seit 09.2005: Elektronisches Klappensteifigkeitsrelais 20A
5. | Lampenüberwachungseinheit 50A
6. | Lampenüberwachungsgerät 50A
7. | Fahrzeugzugangssystem 50A oder Zündung / Anlasser 30A
8. | M54: Potentialverteiler B+, DME-System-ECU, DME-System-Relais, Motormanagement-Sicherungshalter: (F001, F05) oder N62: Integriertes Leistungsmodul (IVM) oder N62 c SMG: Motormanagement-Sicherungshalter: (F01 (SMG-Hydraulikpumpenrelais)) oder S85: Potentialverteiler B+, DME-System-Relais, Motormanagement-Sicherungshalter: (F01) oder N52: Potentialverteiler B+, DME-System-ECU, DME-System-Relais, Motormanagement-Sicherungshalter: (F05, F07, F08, F010) 60A
9. | Elektrischer Lüfter 60A
10. | Vor 09.2005: Fahrertürmodul oder ab 09.2005: Karosserieverbund (Fenster vorne links) 30A
11. | Karosseriegrundmodul (Zentralverriegelung, Fensterheber, Wischerrelais) 5A
12. | bis 09.2005: Beifahrertürmodul bzw. ab 09.2005: Karosseriegrundmodul (Fensterheber vorne rechts) 30A
13. | bis 09.2005: Kombiinstrument 7,5A | VTG-Verteilergetriebe; ab 09.2005: Verteilergetriebe-Steuergerät 30A | S85; ab 09.2005: MKT mit sequenzieller Schaltung (SMG) 15A
14. | Modul Vordersitz links (außer teilelektrischer Basissitz), Schalter für Sitzverstellung Vordersitz links, Schalter für Lendenwirbelstützenverstellung Vordersitz links 30A
15. | Fahrzeugzugangssystem 5A
16. | Wischerrelais 30A
17. | S85; bis 09.2005: Sequenzielles Schaltgetriebe (SMG) 15A | ab 09.2005: Schaltzentrale in Lenksäule 5A
18. | bis 09.2005: Scheinwerferwaschrelais bzw. ab 09.2005: Karosserieschaltleiste 30A
19. | USA: Anzeigeleuchte eingelegter Gang oder S85: EDC Dämpfersteifigkeitseinstellsystem 5A
20. | SHZH: Standheizung; EDC Damper Control: Elektronisches Dämpferkontrollrelais 20A
21. | Modul für den rechten Vordersitz (außer teilelektrischer Basissitz), Schalter für die Einstellung des rechten Vordersitzes, Schalter für die Einstellung der Lendenwirbelstütze des rechten Vordersitzes 30A
22. | Karosserieumsetzer (Fensterheber hinten links) 30A
23. | S85; ab 09.2005: Relais elektrische Unterdruckpumpe 30A
24. | Karosserieumschalter (Fensterheber hinten rechts) 30A
25. | Dynamische Stabilitätskontrolle (DSC) 30A
26. | IHKA Basic: Heizung und Klimaanlage 7,5A | ab 09.2005: Kontaktrelais 15 20A
27. | Karosseriegrundmodul (Zentralverriegelung) 30A
28. | Schaltzentrale in der Lenksäule 20A
29. | Sicherheits- und Internetworking-Modul, OBDII-Steckdose 10A
30. | IHKA High: Heizung und Klimaanlage 15A | Kraftstoffpumpenendstufe (M5) 20A | Kraftstoffpumpenrelais (N62 Motor) 20A
31. | Sitzmodul vorne links 30A
32. | Vor 09.2005: Dynamic Drive System oder S85; Vor 09.2005: elektrisches Unterdruckpumpenrelais oder ab 09.2005: Außenspiegel Fahrer- und Beifahrerseite, Schaltereinheit Fahrertür 10A
33. | Sitzmodul vorne rechts 30A
34. | vor 09.2005: CCC/M-ASK 30A | ab 09.2005: CCC/M-ASK 20A
35. | Navigationssystem 5A
36. | Komfortzugangssystem ECU und Elektronikeinheit für Türaußengriffe 7,5A
37. | bis 09.2005: ULF (Universal Charging & Hands-Free) und TCU (Telematics Control Unit) 10A | 09.2005-03.2007: TCU (Telematics Control Unit) und ULF (Universal Charging & Hands-Free) 5A | ab 03.2007: ULF-SBX, TCU (Telematics Control Unit), ULF-SBX-H, USB Hub 5A
38. | Vor 09.2005: CD-Wechsler 10A | Seit 09.2005: CD-Wechsler 5A
39. | Nicht verwendet
40. | DVD-Wechsler 10A
41. | ab 09.2005: Kombiinstrument 5A
42. | S85: Sequenziell schaltendes Schaltgetriebe (SMG) 15A
43. | Leer
44. | Leer
45. | Leer
46. | Leer
R1. | Relais Kraftstoffmodul (Benzinpumpe)
R2. | Relais für Scheinwerferwaschanlage
Im Motorraum

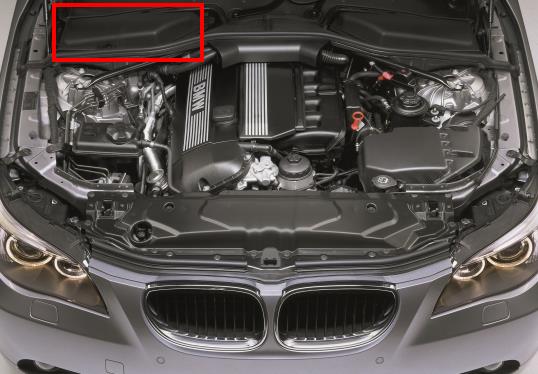

Die Sicherungskästen befinden sich auf der Beifahrerseite hinter der Kunststoffabdeckung.

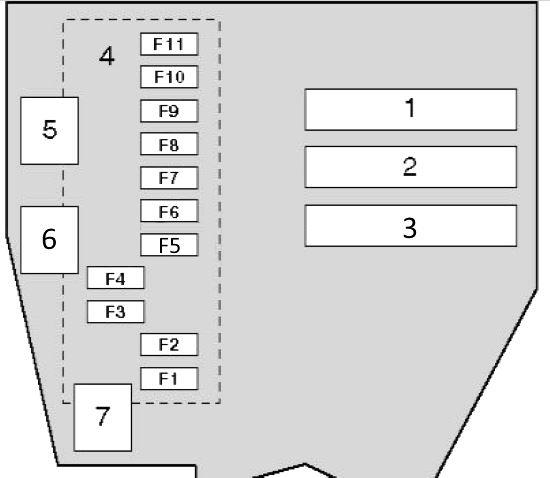

Schaltplan Sicherungskasten Nr. 1
Nr. | Beschreibung
F1. | Motorsteuerung 30A
F2. | Motorsteuerung 30A
F3. | Reserve 20A
F4. | Reserve 30A
F5. | Motorsteuerung 30A
F6. | Motorsteuerung 10A
F7. | Motorsteuerung 40A
F8. | Reserve 30A
F10. | Kurbelgehäuseentlüftung Heizung 5A
1. | Motor-ECU
2. | Leer
3. | Relais der Ventilhubhöhensteuerung
4. | Relais Kurbelgehäuseentlüftung Heizung
5. | Scheibenwischermotor-Relais
6. | Auslassluftpumpenrelais
7. | Relais des Motormanagementsystems

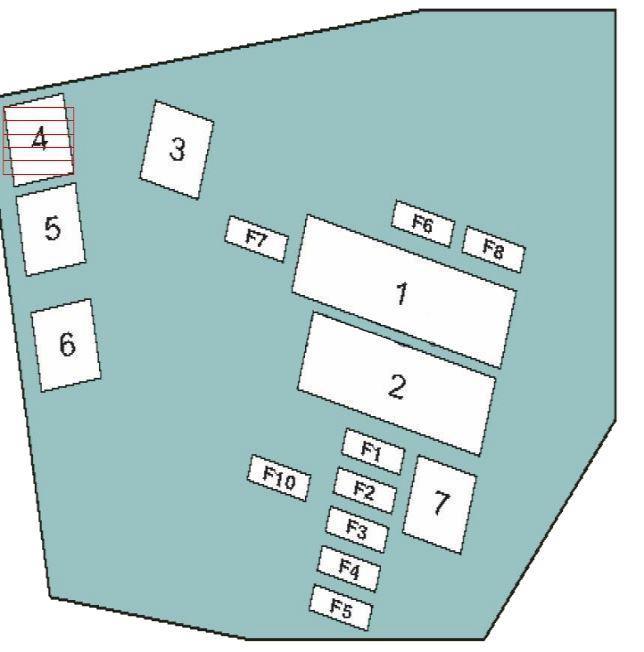

Schaltplan Sicherungskasten Nr. 2 (Einlassresonator)
Nr. | Beschreibung
F1. | N62: Elektronische Steuereinheit des DME-Systems, elektronische Steuereinheit des variablen Ventiltriebs, Düse (5, 6, 7, 8), Schaltgetriebe mit sequenzieller Schaltung (SMG) 30A | S85: Leerventil 20A | M54: Hydraulikpumpenrelais SMG 20A
F2. | N62, TU: DME-Steuergerät, Kraftstofftankentlüftungsventil, Nockenwellenstellungssensor 2, VANOS 2-Magnetventil, Einlass- und Auslassseite oder S85: Leerventil 2 20A
F3. | N62: Zündspule (1, 2, 3, 4) 20A | S85: Elektrische Drosselklappensteuerung 30A
F4. | N62: Zündspule (5, 6, 7, 8) 20A | S85: Ionenstromsteuergerät 2 10A
F5. | N62, TU: Thermoanemometrischer Luftmassenmesser, Kurbelwellenstellungssensor, elektronisches Steuergerät DME, programmierbarer Thermostat, VANOS-Magnetventil, Einlass- und Auslassseite oder S85: Elektrische Drosselklappensteuerung 2 30A
F6. | N62: Düse (1, 2, 3, 4), elektronisches Steuergerät für das DME-System 20A
F7. | N62: Sequentielles Schaltgetriebe (SMG), elektronisches Steuergerät DME 20A
F8. | N62: Lambdasonde, DME-Steuergerät, Ölsensor 30A
F9. | vor 03.2007: Kraftstoffmodulrelais (Benzinpumpe), Schalldämpferklappe, Kühlerjalousie-Magnetventil, Steuerelektronik Raumlüfter, Kraftstofftankleck-Diagnosemodul, Zusatzluftgebläserelais oder ab 03. 2007: Kraftstoffmodulrelais (Benzinpumpe), Schalldämpferklappe, Kühlerverschluss-Solenoid, Steuerelektronik-Fachgebläse, Kraftstofftank-Diagnosemodul, Ladeluftgebläserelais, Sensor Bremsscheibenentlüftungsventil links und rechts, AUC 10-Sensor.
F10. | N62, TU: Elektronisches Steuergerät für variablen Phasenventilantrieb 40A oder N52: Heizungsrelais Kurbelgehäuseentlüftung 5A
F11. | N62, TU: Elektronisches Steuergerät für Ventiltrieb mit variabler Öffnungsphase 40A
1. | Elektronisches Motorsteuergerät
2. | Steuergerät für die Ventilhubhöhe
3. | Elektronisches Getriebesteuergerät - SMG
4. | Multifunktionssteuergerät 4
5. | Scheibenwischer
6. | Abluftpumpe
7. | Getriebeölpumpe - SMG
Alle elektrischen Geräte
Allgemeine Anordnung der elektronischen Module im Fahrzeug.
Nr. | Bauteil
1. | Elektronisches ABS-Steuergerät - Motorraum
2. | Klimatisierungs-/Heizungsgebläsemotor-Steuermodul - hinter dem Bedienfeld der Klimaanlage/Heizung
3. | Steuermodul für die Servolenkung - unter dem Vordersitz
4. | Aufprallsensor (SRS) 1 - Federbein der Vorderradaufhängung
5. | Aufprallsensor (SRS) 2 - vorderes Federbein
6. | Seitenaufprallsensor 1 - oben an der mittleren Säule
7. | Seitenaufprallsensor 2 - oben an der Mittelsäule
8. | Seitenaufprallsensor 3 - in der Tür
9. | Seitenaufprallsensor 4 - in der Tür
10. | Steuermodul der Diebstahlsicherung (Kombi) - auf dem Dachblech
11. | Fahrzeugneigungssensor (Diebstahlwarnanlage) - in der Sirene der Diebstahlwarnanlage - hinter dem Stoßfänger
12. | Sirene der Diebstahlsicherung - hinter dem Stoßfänger
13. | Lautstärkeänderungssensor (Diebstahlsicherung) und Steuergerät der Diebstahlsicherung (Limousine) - in der Dachverkleidung
14. | Lautstärkeänderungssensor (Diebstahlsicherung) (Kombi) - in der Dachverkleidung
15. | Motorrelais für die Türschließhilfe (Heckklappe) - unter den Gepäckraumhohlräumen
16. | Antenne der Audioanlage (Limousine) - hinter der Dachverkleidung
17. | Antenne der Audioanlage (Kombi) - in der Heckklappe
18. | Audioausgangsverstärker - linke Seite des Kofferraums
19. | Standheizung - hinter dem Radkasten
20. | Batteriepaket - rechts im Laderaum
21. | Batteriezustandssensor - an der Batterie
22. | CD-Wechsler - hinter dem Laderaum
23. | Batterieschutzmodul (Abschaltung) bei einem Unfall - an der Batterie
24. | Kühlschrank - in der Sitzlehne
25. | Abstandsregelmodul (Tempomat) - hinter dem Laderaum
26. | Hindernisabstandssensor (adaptive Geschwindigkeitsregelung) - lange Strecke.
27. | Hindernisabstandssensor (adaptive Geschwindigkeitsregelung) - kurze Entfernung 1 - hinter dem Stoßfänger (03/07)
28. | Sensor für Hindernisabstand (adaptiver Geschwindigkeitsassistent) - kurzer Abstand 2 - hinter dem Stoßfänger (03/07)
29. | Diagnosestecker (DLC)
30. | Elektrischer Zuheizer - am Heizgebläsegehäuse
31. | Elektronisches Motorsteuergerät - im Sicherungskasten/Relais im Motorraum
32. | Kraftstofffilterheizung (Diesel) - unter dem Karosserieunterboden
33. | Kraftstoffpumpen-Steuermodul (6 Zyl., Benzin/Diesel) - in der rechten Seite des Kofferraums
34. | Sicherungs-/Relaismodul, Motorraum
35. | Sicherungs- und Relaiskasten, Instrumententafel hinter dem Seesack
36. | Sicherungs- und Relaiskasten, Gepäckraum 1- auf der rechten Seite des Gepäckraums
37. | Sicherungs- und Relaiskasten, Gepäckraum 2- auf der rechten Seite des Gepäckraums
38. | Beschleunigungssensor (seitlich) - unter dem Vordersitz
39. | Hupe (oben) - hinter der Radkastenabdeckung des rechten Vorderrads
40. | Hupe (unten) - hinter der Radkastenverkleidung des rechten Vorderrads.
41. | Steuermodul des Kombiinstruments
42. | Steuermodul für den schlüssellosen Zugang - hinter dem Laderaum
43. | Beleuchtungssteuerungsmodul - hinter dem Lichtschalter - Funktionen: Nebelscheinwerfer, Warnblinkanlage, Scheinwerferkorrektor, Scheinwerfer, Blinker, Frontleuchten, Rückleuchten, Anhängersteckdose
44. | Multifunktionsschalter-Steuermodul, Funktionen: ABS, elektrisches Faltdach, Sitzheizung, Sonnenblende
45. | Multifunktionsschalter Steuermodul 1 - hinter der Instrumententafel - Funktionen: Zentralverriegelung, elektrische Fensterheber, Fernbedienung (Keyless Entry), Startsystem, Lenksäulenverriegelung
46. | Multifunktions-Bedienmodul 2 - hinter dem Laderaum-Funktionen: Batteriemanagementmodul, Zentralverriegelung, elektrische Fensterheber, Innenbeleuchtung, Scheibenwischer/-wascher
47. | Multifunktions-Steuermodul 3 hinter dem Laderaum - Funktionen: Automatisch abblendbarer Innenrückspiegel, Batteriesteuergerät, Zentralverriegelung, elektrische Fensterheber, beheizbare Außenspiegel, Innenbeleuchtung, Servolenkung
48. | Multifunktionssteuergerät 4 (8-Zylinder-Benzinmotor) - im Sicherungskasten/Relais im Motorraum - Funktionen: Motormanagement
49. | Multifunktionssteuergerät 5 im Sicherungskasten/Relais im Kofferraum 1 - Funktionen: Scheinwerferwaschpumpe, Heckscheibenheizung, Zusatzstromkreise
50. | Multifunktionsdisplay-Steuermodul - Gepäckraum linke Seite
51. | Multimedia-Steuergerät - Funktionen: Audiosystem. CD-Wechsler, Navigationssystem, Telefon, Sprachsteuerung
52. | Steuermodul Nachtsichtsystem hinter dem Laderaum
53. | Sensor für die Umgebungslufttemperatur - hinter dem Stoßfänger
54. | Parkkontrollmodul - unter den Gepäckräumen
55. | Regen-/Sonnenlichtsensor - oben in der Mitte der Windschutzscheibe
56. | Heckscheibenwischerrelais (Kombi) - unter dem Gepäckraumboden
57. | Elektrisches Steuermodul linker Vordersitz - unter dem Sitz
58. | Elektrisches Steuermodul rechter Vordersitz - unter dem Sitz
59. | Elektrisches Steuermodul Lenksäule - unter dem Lenkrad
60. | Steuermodul elektrisches Schiebedach (Kombi) - hinter der Gepäckbox
61. | Steuermodul elektrisches Schiebedach (Limousine) - hinter der Dachverkleidung
62 Elektronisches Steuergerät SRS - unter der Mittelkonsole
63. | Kompressorrelais der aktiven Federung - unter dem Gepäckraumboden
64. | Fahrwerkssteuermodul (Stabilisator (ACE)) - hinter dem unteren Schutzblech.
65. | Fahrwerksteuermodul, Niveauregulierung (Kombi) - unter dem Gepäckraumboden.
66. | Höhensensor der Karosserie (hinten links) - an der Aufhängung.
67. | Höhensensor für die Karosserie (vorne rechts) - an der Aufhängung
68. | Sensor Karosseriehöhe (hinten rechts) - an der Aufhängung
69. | Kombischalter-Steuermodul, i-drive
70. | Steuermodul für den Stellmotor zum Öffnen/Schließen der Heckklappe (Kombi) - unter dem Kofferraumboden
71. | Telefon
72. | Telefonantenne - unter der Mittelkonsole
73. | Telefon-Sendeempfänger (Limousine) - linke Seite des Gepäckraums
74. | Telefon-Sendeempfänger (Kombi) - unter dem Gepäckraumboden
75. | Steuermodul für die Anhängerelektrik - unter dem Kofferraumboden
76. | Verteilergetriebe-Steuermodul - unter dem Vordersitz
77. | Elektronisches Getriebesteuermodul (Automatikgetriebe) - im Getriebe
78. | Elektronisches Getriebesteuermodul (ASM-Getriebe) - im Sicherungs-/Relaiskasten im Motorraum
79. | Steuermodul Reifendruckkontrollsystem - unter dem Kofferraumboden
80. | Steuergerät für die Ventilhubhöhe (8-Zyl.-Benzin) - im Sicherungskasten/Relais im Motorraum
81. | Seitlicher Bewegungssensor - unter dem Vordersitz
Videoanleitung für den Zugang zu Verteilerkästen.
