Der BMW 6er ist ein luxuriöses Oberklasse-Coupé. Die Produktion dieser Baureihe startete im Jahr 1976. Als wesentlicher Wettbewerber dieser Serie gilt die Jaguar XK-Modellfamilie. Die zweite Generation des BMW 6er umfasst die Typen E63 (Coupé) und E64 (Cabriolet) und wurde im Zeitraum von 2003 bis 2010 gefertigt. Dieser Artikel behandelt die Sicherungsbelegung und Relaisplatzierung des BMW 6er der zweiten Generation (Baureihen E63 / E64; Modellvarianten 630i, 635d, 645i, 650i, M6) für die Baujahre 2003 bis 2010.
Nachfolgend finden Sie die Einbauorte, Belegungspläne und Bildmaterial der Sicherungskästen. Die Positionen für „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind zur schnellen Orientierung fett hervorgehoben.
Im Kofferraum

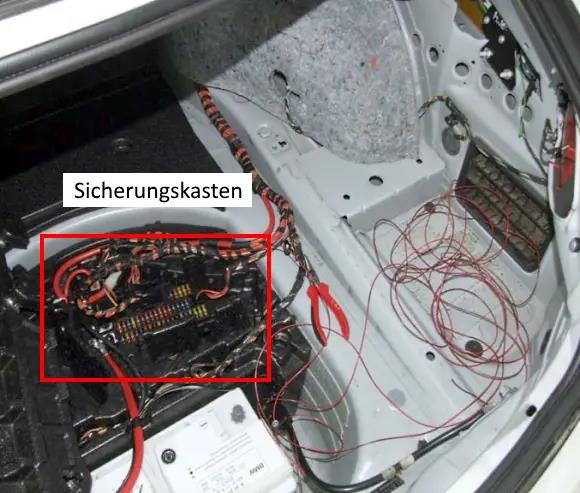

Der Sicherungshalter befindet sich hinter der rechten Seitenverkleidung im Laderaum.
Die Abbildung dient als Referenzbeispiel.
Belegungsplan
Modelle ab 09/2005
Nr. | Beschreibung | Ampere
F50. | Kraftstoffpumpensteuergerät (EKPS). Häufige Ursache, wenn der Anlasser dreht, der Motor jedoch nicht startet. | 30A
F51. | DWA-Sirene, Neigungsalarmgeber, elektrochromer Innenspiegel, Türkontaktsensoren | 5A
F52. | Antriebsmotor Verdeck | 40A
F53. | Stellmotor Sitzlehnenverstellung | 30A
F54. | Heckscheibenheizung. Aufgrund der hohen Last im Winterbetrieb kann diese 40A-Sicherung gelegentlich durchbrennen. | 40A
F55. | Nicht belegt
F56. | Regen-Licht-Beschlagsensor (RLBS) | 5A
F57. | Steuergerät Gebläseendstufe (Klimaanlage/Heizung) | 5A
F58. | Nicht belegt
F59. | Antennenverstärker / Audioanlage | 5A
F60. | Nicht belegt
F61. | Nicht belegt
F62. | Relais Heckscheibenbetätigung | 30A
F63. | Nicht belegt
F64. | Klimabedieneinheit / Gebläseansteuerung | 15A
F65. | Nicht belegt
F66. | E63: Panorama-Glasdach / E64: Verdeckmodul (CVM) | 20A
F67. | Elektronische Dämpferkontrolle (EDC) | 10A
F68. | Elektronische Dämpferkontrolle (EDC) | 5A
F69. | Park Distance Control (PDC). Sollte die akustische Einparkhilfe ausfallen, ist diese 5A-Sicherung die erste Prüfinstanz. | 5A
F70. | Aktive Geschwindigkeitsregelung (ACC), Radarsensoren | 10A
F71. | Schaltzentrum Lenksäule (SZL) | 30A
F72. | N62: Kraftstoffpumpenrelais, Diesel: Kraftstoffpumpensteuerung (EKPS) | 20A
F73. | Bis 08/07: Audio-Verstärker (Top-HiFi) | 30A
F74. | Mittelkonsole, Schalteinheit Sitzverstellung Fahrer/Beifahrer | 10A
F75. | Satellitentuner (SDARS), Digitaler Tuner, Videomodul | 10A
F76. | Dynamic Drive (Aktive Fahrwerksstabilisierung) | 10A
F77. | Instrumentenkombination (Kombi) | 10A
F78. | ABS/DSC-Steuergerät | 5A
F79. | Central Information Display (CID) | 10A
F80. | Gangwahlschalter, Ganganzeige, Telematiksteuergerät (TCU), Handy-Kompensator, Nachtsichtsystem (Night Vision) | 10A
F81. | Nicht belegt
F82. | Steuergerät Reifendruck-Kontrollsystem (RDC) | 7,5A
F83. | Aktive Lehnenbreitenverstellung Fahrersitz | 30A
F84. | Elektronische Getriebesteuerung (EGS), Sequenzielles Manuelles Getriebe (SMG) | 15A
F85. | Nicht belegt
F86. | Aktivlenkung (AFS) | 40A
F87. | Zigarettenanzünder. Häufiger Defekt durch Fremdkörper oder minderwertige Ladeadapter in der Mittelkonsole. | 20A
F88. | Nicht belegt
F89. | Elektrochromer Innenspiegel, Entlastungsrelais Klemme 15 | 5A
Modelle bis 09/2005
Nr. | Beschreibung | Ampere
R1. | Relais Heckscheibenheizung
R2. | Nicht belegt
F50. | 6-Zylinder: Steuergerät Kraftstoffpumpe (EKPS) | 20A
F51. | DWA-Sirene und Neigungsgeber, elektrochromer Innenspiegel, Türschlosssensoren | 5A
F52. | Intelligenter Batteriesensor (IBS) | 10A
F53. | Elektronische Dämpferkontrolle (EDC), Heckklappenentriegelung | 7,5A
F54. | Entlastungsrelais Klemme 15 | 20A
F55. | Regen-Licht-Beschlagsensor (RLBS) | 5A
F56. | Nicht belegt
F57. | Power-Modul / Bordnetzsteuerung | 20A
F58. | Heckscheibenheizung | 40A
F59. | Antennenverstärker | 5A
F60. | Steuergerät Überrollschutzsystem | 5A
F61. | Zigarettenanzünder vorn, Bordsteckdose, Handschuhfachleuchte | 20A
F62. | Relais Klemme 15 | 5A
F63. | Elektrochromer Innenspiegel, Park Distance Control (PDC) | 5A
F64. | Fond-Display, Central Information Display (CID) | 10A
F65. | Instrumentenkombination (Kombi) | 10A
F66. | ABS/DSC-Elektronikmodul | 5A
F67. | Videomodul, Satellitentuner | 10A
F68. | Mittelkonsole, Bedieneinheit Sitzverstellung Fahrer/Beifahrer | 5A
F69. | Steuergerät Einparksystem (PDC) | 5A
F70. | Steuergerät Leuchtweitenregulierung (LWR) | 5A
F71. | Kraftstoffpumpenendstufe (EKPS)
F72. | Verdeckantriebsmotor | 40A
F73. | Relais Heckscheibenbetätigung (Auf/Ab), Anhängermodul | 30A
F74. | Anschluss für Anhängervorrichtung | 20A
F75. | Nicht belegt
F76. | Nicht belegt
F77. | Antennensystem | 5A
F78. | Nicht belegt
F79. | Nicht belegt
F80. | HiFi-Verstärker | 30A
F81. | Nicht belegt
F82. | Steckdose Laderaum, Zigarettenanzünder hinten, Fondsteckdose | 20A
F83. | E63: Panorama-Glasdach / E64: Verdeckmodul | 20A
F84. | ACC-Sensor (Active Cruise Control) | 10A
F86. | Getriebesteuerung (EGS), Sequenzielles Manuelles Getriebe (SMG) | 15A
F87. | Nicht belegt
F88. | Schaltzentrum Lenksäule (SZL) | 30A
F89. | Multimedia-Lüfter, Ganganzeige, Wählhebel, TCU (Telematik), ULF (Universelle Lade- und Freisprecheinrichtung) | 10A
Videoanleitung zum Zugang und Austausch der Sicherungen.
Innenraum
Der Sicherungskasten befindet sich hinter dem Handschuhfach. Um diesen freizulegen, muss die Verkleidung demontiert werden. Betätigen Sie die Entriegelung an der Rückseite und ziehen Sie die Abdeckung nach oben ab.
Gesamtansicht des Stromverteilers.
Belegungsplan
Fahrzeuge ab 09/2005
Nr. | Beschreibung | Ampere
R1. | Relais Kraftstoffpumpe
R2. | Nicht belegt
1. | Steuergerät ABS/DSC | 5A
2. | Digitale Motorelektronik (DME) | 60A
3. | Gebläseendstufe (Heizgebläse) | 40A
4. | Power-Management-Relais, elektronische Drosselklappe | 20A
5. | Lichtmodul | 50A
6. | Lichtmodul | 50A
7. | Car Access System (CAS) | 50A
8. | N62: Integriertes Versorgungsmodul (IVM) / N62 mit SMG: Sicherungshalter Motorelektronik (F1: Relais Hydraulikpumpe, SMG) / S85: B+ Stromverteiler, DME-Relais, Sicherungshalter Motorelektronik (F1) / N52: B+ Stromverteiler, DME-Steuergerät, F5: Relais Injektoren, F7: VVT-Relais, F8: Hydraulikpumpenrelais SMG, F10: Relais Kurbelgehäuseheizung | 60A
9. | E-Lüfter (Motorkühlung). Ein kritischer Prüfpunkt bei Staus im Sommer; ein Defekt führt zur unmittelbaren Motorüberhitzung. | 60A
10. | Türmodul Fahrerseite (Fensterheber bei LHD; Beifahrerseite bei RHD) | 30A
11. | Karosserie-Basismodul. Zuständig für die Bordnetzkommunikation; bei Funktionsausfall der Fensterheber oder Wischerrelais prüfen. | 5A
12. | Türmodul Beifahrerseite (Fensterheber bei LHD; Fahrerseite bei RHD) | 30A
13. | Nicht belegt
14. | Sitzverstellung vorn | 30A
15. | Car Access System (CAS) | 5A
16. | Wischermotor. Sollten die Wischer in der Endstellung verharren, liegt oft eine mechanische Blockade vor, die zum Auslösen dieser Sicherung führt. | 30A
17. | Nicht belegt
18. | Karosserie-Steuergerät | 30A
19. | Nicht belegt
20. | Nicht belegt
21. | Elektrische Sitzverstellung | 30A
22. | Karosserie-Basismodul (Fensterheber hinten Fahrerseite bei LHD; Beifahrerseite bei RHD) | 30A
23. | Nicht belegt
24. | Karosserie-Basismodul (Fensterheber hinten Beifahrerseite bei LHD; Fahrerseite bei RHD) | 30A
25. | ABS/DSC-Elektronik | 30A
26. | Relais Klemme 15 (Zündungsplus) | 20A
27. | Karosserie-Basismodul (Zentralverriegelung) | 30A
28. | Schaltzentrum Lenksäule (SZL) | 20A
29. | OBD-Anschluss, Airbag | 10A
30. | Nicht belegt
31. | Sitzverstellung | 30A
32. | Schaltzentrum Fahrertür, automatisch abblendende Außenspiegel | 10A
33. | Steuergerät Multifunktionslenkrad | 30A
34. | Multimedia-Steuergerät (CCC/MASK) | 30A
35. | Navigationssystem | 5A
36. | Komfortzugang, Türaußengriffmodul | 7,5A
37. | Schnittstellenbox ULF-SBX, TCU (Telematics Control Unit), USB-Hub | 5A
38. | CD-Wechsler | 5A
39. | Nicht belegt
40. | DVD-Wechsler | 10A
41. | Instrumentenkombination | 7,5A
42. | Nicht belegt
43. | Nicht belegt
44. | Nicht belegt
45. | Nicht belegt
46. | Nicht belegt
Fahrzeuge bis 09/2005
Nr. | Beschreibung | Ampere
R1. | Kraftstoffpumpenrelais
R2. | Relais Scheinwerferreinigungsanlage (SRA)
1. | Steuergerät ABS/DSC | 50A
2. | Digitale Motorelektronik (DME) | 60A
3. | Gebläsevorwiderstand. Sollte das Gebläse nur auf der höchsten Stufe oder gar nicht funktionieren, ist dieses Bauteil zu prüfen. | 40A
4. | Servolenkung | 40A
5. | Lichtmodul | 50A
6. | Lichtmodul | 50A
7. | Zentralverriegelung | 50A
8. | B+ Stromversorgung, DME, Sicherungshalter Motorraum (Sicherungen 5, 8, 10) | 60A
9. | Elektrolüfter | 60A
10. | Türmodul Beifahrerseite | 30A
11. | Karosserie-Steuergerät | 5A
12. | Türmodul Fahrerseite | 30A
13. | Instrumentenkombination
14. | Sitzverstellung | 30A
15. | Zentralverriegelung | 5A
16. | Relais Wischermotor | 30A
17. | Schaltzentrum Lenksäule | 5A
18. | Relais Scheinwerferreinigungsanlage | 30A
19. | Nicht belegt
20. | Nicht belegt
21. | Elektrische Sitzverstellung | 30A
22. | Karosserie-Steuergerät | 30A
23. | Nicht belegt
24. | Karosserie-Steuergerät | 30A
25. | ABS/DSC-Steuergerät | 30A
26. | Steuergerät Klimaanlage/Heizgebläse | 7,5A
27. | Karosseriesteuergerät | 30A
28. | Schaltzentrum Lenksäule | 20A
29. | Airbag / Diagnose. Eine aufleuchtende Warnleuchte für „Rückhaltesysteme“ kann durch Kontaktprobleme an dieser 10A-Sicherung verursacht werden. | 10A
30. | Steuergerät Klimaanlage/Heizgebläse | 15A
31. | Sitzverstellung. Bei einer Blockade des Stellmotors schützt diese Sicherung die Elektronik vor Überlastschäden. | 30A
32. | Schaltzentrum Fahrertür, automatisch abblendende Außenspiegel | 10A
33. | Steuergerät Multifunktionslenkrad | 30A
34. | Multimedia-Steuergerät | 30A
35. | Nicht belegt
36. | Nicht belegt
37. | TCU (Telematik-Steuergerät), ULF (Freisprecheinrichtung) | 10A
38. | CD-Wechsler | 10A
39. | Nicht belegt
40. | DVD-Wechsler | 10A
41. | Nicht belegt
42. | Nicht belegt
43. | Nicht belegt
44. | Nicht belegt
45. | Nicht belegt
46. | Nicht belegt
Motorraum

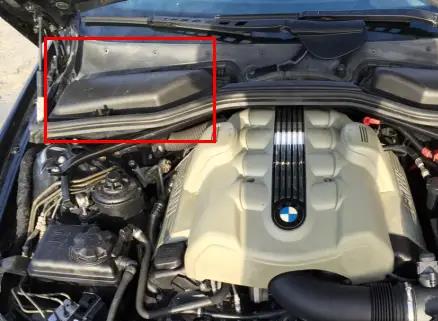

Die E-Box (Elektrik-Box) befindet sich auf der linken Seite und ist mit einer Kunststoffabdeckung geschützt.

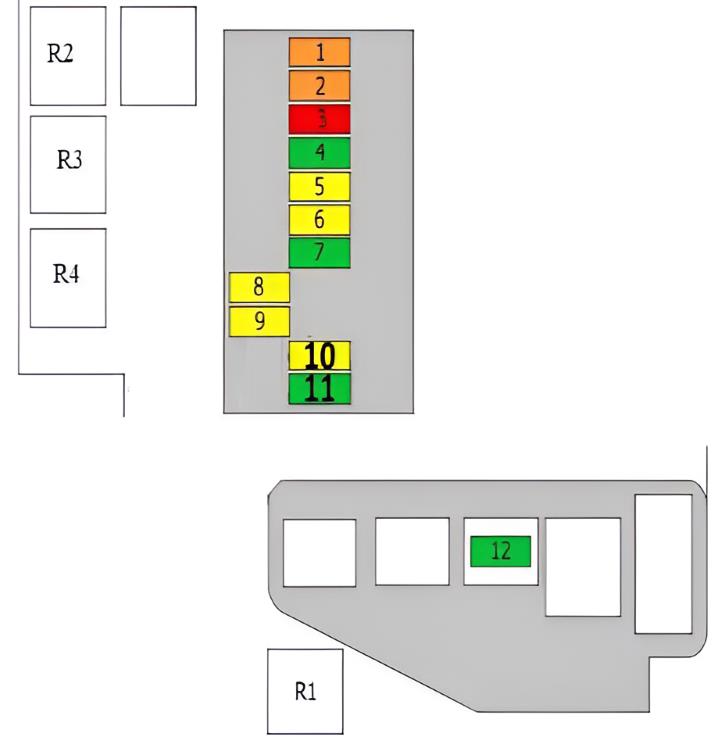

Typ 1
Nr. | Beschreibung | Ampere
1. | Valvetronic (Variable Ventilsteuerung) | 40A
2. | Variable Nockenwellensteuerung (VANOS) | 40A
3. | Thermoschalter Kühler, Tankleckdiagnose (DMTL), Relais Sekundärluftpumpe, Luftmassenmesser, E-Box-Lüfter, Abgasklappensteuerung, Kraftstoffpumpenrelais | 10A
4. | Lambdasonden und Ölzustandssensor | 30A
5. | Motorelektronik (DME), Sequentielles Getriebe (SMG) | 20A
6. | Injektoren (Zylinder 1–4) | 20A
7. | VANOS-Magnetventile, Nockenwellensensoren, Kennfeldthermostat, Kurbelwellensensor, Luftmassenmesser | 30A
8. | Zündspulen (Zylinder 5–8) | 20A
9. | Zündspulen (Zylinder 1–4) | 20A
10. | Tankentlüftungsventil, VANOS-Magnetventile, Nockenwellensensoren | 20A
11. | Nockenwellensteuerung, DME, SMG, Injektoren (Zylinder 5–8) | 30A
12. | Hydraulikpumpenrelais SMG | 30A
R1. | Hydraulikpumpenrelais SMG
R2. | Nicht belegt
R3. | Wischerrelais (falls vorhanden)
R4. | Relais Sekundärluftpumpe (falls vorhanden)
Typ 2
Nr. | Beschreibung | Ampere
1. | Zündspulen (Zylinder 1–3 und 4–6) | 30A
2. | VANOS-Magnetventile, Nockenwellensensoren, Kennfeldthermostat, Kühlmittelpumpe | 30A
3. | Kurbelwellensensor, Luftmassenmesser, DME, Ölzustandssensor, Tankentlüftung, Schaltsaugrohr-Magnetventil (DISA) | 20A
4. | Lambdasonden, SMG-Steuerung, Kurbelgehäuseheizung | 30A
5. | Relais Injektoren | 30A
6. | Thermoschalter Kühler, Tankleckdiagnose (DMTL), Relais Sekundärluftpumpe, Luftmassenmesser, E-Box-Lüfter, Abgasklappensteuerung | 10A
7. | Relais Variable Ventilsteuerung | 40A
8. | Hydraulikpumpenrelais SMG | 30A
10. | Relais Kurbelgehäuseheizung | 5A
R1. | DME-Hauptrelais
R2. | Relais Kurbelgehäuseheizung
R3. | Wischerrelais (falls vorhanden)
R4. | Relais Nockenwellensteuerung (VANOS)
