Der X6 ist ein mittelgroßer Crossover, der von der deutschen Firma BMW hergestellt wird. Er vereint sowohl Merkmale eines SUV (Allradantrieb, große Räder, starker Motor) als auch Merkmale eines Coupés (Dachschräge im hinteren Teil der Karosserie). In diesem Artikel werden wir einen detaillierten Blick auf die Belegung der Sicherungen und Relais im BMW X6 (erste Generation; Körper Marken e71 und e72). Baujahre: 2008, 2009, 2010, 2011, 2012, 2013, 2014.
Hier finden Sie die Positionen, Beschreibungen und Fotos der Sicherungskästen. „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind fett hervorgehoben.
Im Motorraum

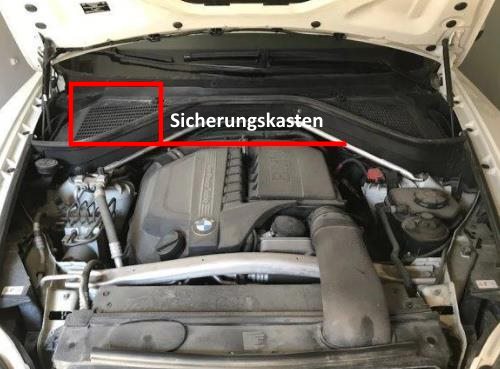

Der Sicherungskasten befindet sich auf der rechten Seite des Motorraums. Seine Ausführung hängt vom eingebauten Motor ab.
Belegungsplan

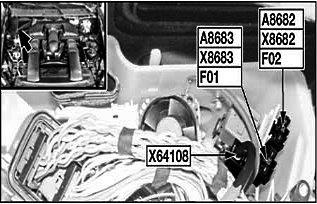

Motor N54
F07. | Elektrische Kühlmittelpumpe | 50A
Wartungsfreie Einheit (Motor N55)
Nr. | Beschreibung | Ampere
1. | Motorsteuerungsmodul (DME) | 15A
2. | Motorsteuerungsmodul (DME) | 20A
3. | Motorsteuermodul (DME), Schalldämpferklappe, Kühlerjalousieaktor | 15A
4. | Motorsteuermodul (DME), Einspritzdüsen | 15A
5. | Motorsteuermodul (DME), Zündung | 20A
6. | Motorsteuerungsmodul (DME), Valvetronic | 40A
7. | Elektrische Kühlmittelpumpe | 50A
Motor N57, M57
Nr. | Beschreibung | Ampere
1. | M57-Motor: Ladedruckregler Nr. 1, Nockenwellen-Hallensensor Nr. 1, Druckregelventil der Vorlaufleitung, Mengenregelventil, Drosselklappe oder N57-Motor: Stickoxidsensor vor dem SCR-Katalysator, Ladedruckregler - Hochdruckstufe (Turbolader mit variabler Geometrie), Ladedruckregler #2 - Hochdruckstufe, AGR-Niederdruckventil, Nockenwellen-Hallsensor #1, Niederdruck-Kompressor-Bypass-Klappenschaltventil, Rail-Line-Druckregelventil, Mengenregelventil, Drosselklappe | 20A
2. | M57-Motor: Magnetventil für die Abgasrückführung, Heizung der Motorkurbelgehäuseentlüftung, Ventil zur Einstellung der Steifigkeit des Motorpolsters, Schaltmagnetventil für das Drallventil, Lambdasonde vor dem Katalysator, Steuergerät für die Vorwärmung, Ölzustandssensor oder N57-Motor: Wastegate-Ventil, Bypass-Klappe des Kompressors, Magnetventil für Abgasrückführung, Ventil zur Einstellung der Steifigkeit des Motorkissens, Magnetventil zur Umschaltung des Drallventils, Lambdasonde vor dem Katalysator, Vorwärmsteuergerät, Ölzustandssensor | 20A
3. | Motorsteuergerät (DDM) | 30A
4. | M57-Motor: Kühlerjalousie-Stellantrieb 30A oder N57-Motor: Kurbelgehäuseentlüftungsheizung, SCR-Lastrelais, Kühlerjalousieantrieb, Stickoxidsensor hinter SCR-Katalysator, Transferpumpe, SCR-Versorgungsmodul, Kraftstoffstandssensor im Passivtank 10A | 30A / 10A
5. | Kühlmittelpumpenrelais, Umschaltventil für Umluftklappe des Hochdruckverdichters Nr. 2, Druckmessumformer für Bypassventil, Umschaltventil für Turbinenverstellklappe | 10A

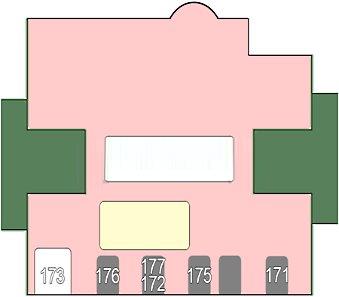

Wartungsfreies Netzgerät
Nr. | Beschreibung | Ampere
171. | →02.2007: Motorlüfter oder 03.2007→: Lüfterrelais, Motorkühlgebläse (mit Anhängerelektrikmodul) | 100A
172. | Stromverteiler hinten (Sicherungskasten im Kofferraum) | 100A
173. | Stromverteiler (Sicherungskasten im Innenraum) | 250A
504. | ActiveHybrid: Splitterrelais | 100A
176. | Ottomotoren (außer N55), ActiveHybrid: Entladungsrelais 15 Kontakt 80A oder Dieselmotoren: Hauptrelais des Motorsteuergeräts (DDE) 80A oder N55-Motor: Integriertes Stromversorgungsmodul 100A | 80A / 100A
177. | →09.2008: Elektrische Zusatzheizung 100A oder 10.2008→: Elektrische Zusatzheizung 80A | 100A / 80A
Motoren N63, S63, ActiveHybrid
Nr. | Beschreibung | Ampere
1. | →04.2013: Turbolader-Kühlmittelpumpe, Motorsteuergerät (DME) oder 05.2013→: Motor-Steuergerät (DME), Sicherung: „03“ | 30A
2. | Zündspulen, Zündspulen-Entstörkondensator | 30A
Videoanleitung für den Zugang.
Im Innenraum des Fahrzeugs

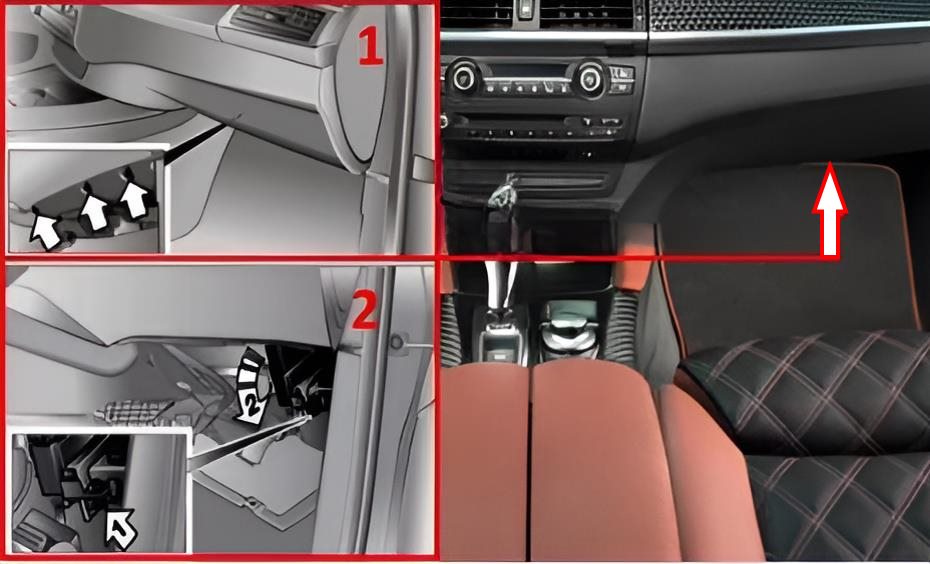

Der Sicherungskasten befindet sich auf der Beifahrerseite hinter dem Handschuhfach. Um an ihn heranzukommen, lösen Sie die drei Befestigungsschrauben. Dann die Schraube (1) entfernen und den Sicherungshalter (2) nach unten ziehen.

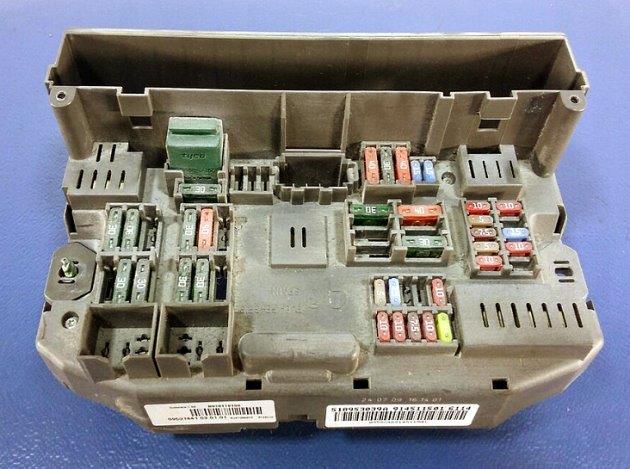

Gesamtansicht.

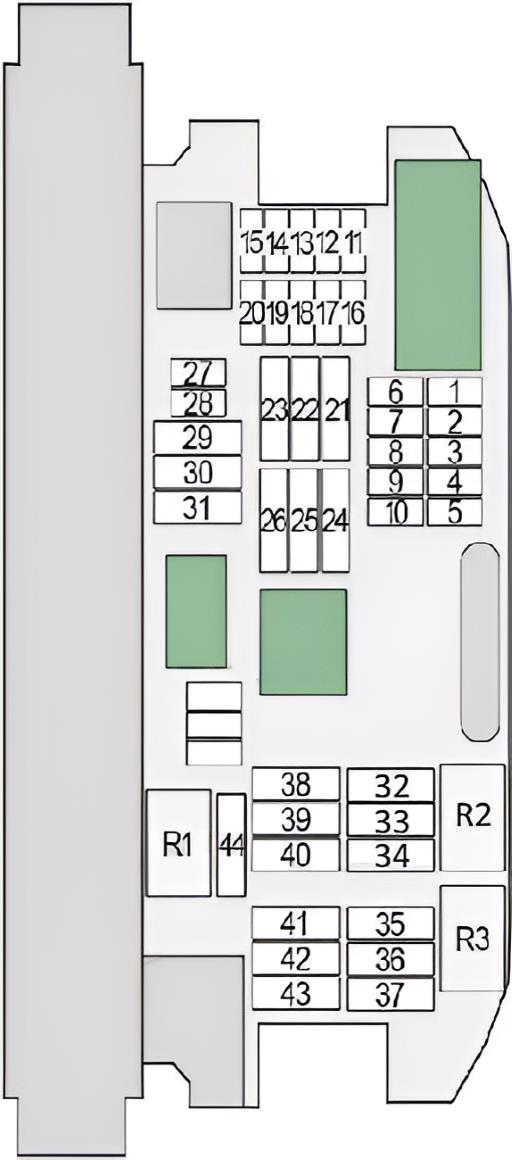

Belegungsplan
Nr. | Beschreibung | Ampere
1. | Lenksäulenverstellmotor, Heizung und Klimaanlage | 20A
2. | Handschuhfachschloss, Handschuhfachbeleuchtung (10.2009→) | 10A
3. | Sirene der Diebstahlwarnanlage, Rollsensor | 7,5A
4. | außer N55-Motor: Motorsteuergerät (DME) oder N55-Motor: Integriertes Leistungsmodul oder ActiveHybrid: Motorsteuergerät (DME) | 10A
5. | Dachkonsole | 10A
6. | iDrive Joystick, DVD-Wechsler, CD-Wechsler, Videoschalter | 10A
7. | Aktiver Geschwindigkeitsassistent, Längsdynamikregelung, Reifendruckkontrolle (RDC) | 5A
8. | Vertikaldynamik-Regelsystem (Dämpfungssatellit vorne links/rechts) | 7,5A
9. | Hupenrelais (Hupe links/rechts) | 15A
10. | Feststellbremse, Fahrzeugzugangssystem | 5A
11. | Standheizung/Zusatzheizung | 20A
12. | Schaltzentrale in der Lenksäule | 10A
13. | Getriebesteuerungssystem | 15A
14. | Aktives Federungssystem Dynamic Drive | 10A
15. | Wählhebel für das Getriebe | 10A
16. | Schaltereinheit Fahrertür, Außenspiegel Fahrer, Außenspiegel Beifahrer | 10A
17. | Zentrale Informationsanzeige, Heizungs- und Klimaanlage (ohne elektrische Lenksäulenverstellung), aktiver Videoschalter (Japan) | 5A
18. | Top-Display, Steuerelektronik Innenraumgebläse, Tankentlüftungsventil (→09.2011), Tankentlüftungs-Absperrventil (→09.2011) | 7,5A
19. | Dynamische Stabilitätskontrolle (DSC), Dachkonsole (ohne Schiebedach) | 5A
20. | Integriertes Fahrwerksmanagement (ICM), Servotronic (ohne ICM) | 10A
21. | Beheizbare Heckscheibe | 30A
22. | Scheinwerfer links | 5A
23. | Beinraum-Modul | 40A
24. | Aktivlenkung | 40A
25. | Scheinwerfer rechts | 5A
26. | →08.2008: Scheinwerferreinigungspumpe 30A oder 08.2008→: Scheinwerferreinigungspumpe 25A | 30A / 25A
27. | →03.2010: Zentralverriegelung 15A oder 04.2010→: Zentralverriegelung 20A | 15A / 20A
28. | Zentralverriegelung | 15A
29. | Fensterheber hinten links | 40A
30. | Zentralverriegelung | 30A
31. | Fensterheber hinten rechts | 40A
32. | Luftfederungskompressor | 40A
33. | Fußraummodul | 30A
34. | Fußraummodul | 30A
35. | N63, S63, ActiveHybrid: Lambdasonden | 30A
36. | Reserve | 30A
37. | Leer
38. | N57: SCR-Lastrelais | 30A
39. | Fahrzeugzugangssystem | 40A
40. | Dynamische Stabilitätskontrolle (DSC) | 30A
41. | Motor N63, S63, ActiveHybrid: Ladeluftkühlmittelpumpe Nr. 2, Kühlerjalousieantrieb oder Motor N54: Throanemometrischer Ladeluftmengenmesser, Kühlerjalousieantrieb | 7,5A
42. | Motor N63, S63, ActiveHybrid: Motorsteuergerät (DME), Zwischenkühler-Kühlmittelpumpe, Mengenregelventil, Überdruckventil-Druckwandler (Nr. 1, Nr. 2) oder N54-Motor: Motorsteuergerät (DME), Kraftstofftankentlüftungsventil, Kurbelwellensensor, Mengenregelventil, Lambdasonden (vor Katalysator) | 30A
43. | N63, S63, ActiveHybrid Motor: Einlassnockenwellen-Positionssensor (#1, #2), Auslassnockenwellen-Positionssensor (#1, #2), Ölzustandssensor, Kraftstofftankentlüftungsventil, programmierbarer Thermostat, Kühlmittelpumpe des Ladeluftkühlers oder N54-Motor: Lambdasonden (nach Katalysator), Ölzustandssensor | 30A
44. | Windschutzscheibenwischer vorne | 30A
Wartungsfreie Sicherungen
45. | Unterbrecherrelais für das elektrische Gebläse des Motorkühlsystems (elektrisches Gebläse) | 60A
46. | Dynamische Stabilitätskontrolle (DSC) | 40A
47. | Motor N57, M57US: Kraftstoffheizsystem | 40A
48. | Heizgerät (Gebläseendstufe) | 40A
49. | Leer
R1. | Scheibenwischer (Relais Nr. 2)
R2. | Kompressor der Luftfederung
R3. | Leer
Benzinmotoren: N54B30 - 3,0L (xDrive35i), N55B30 - 3,0L (xDrive35i), N63B44 - 4,4L (xDrive50i, ActiveHybrid X6), S63B44 - 4,4L (X6 M)
Im Kofferraum

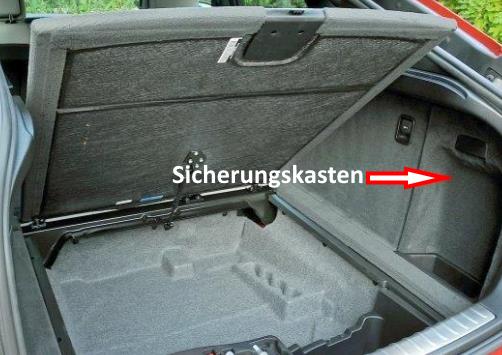

Der Sicherungskasten befindet sich unter der Verkleidung auf der rechten Seite.

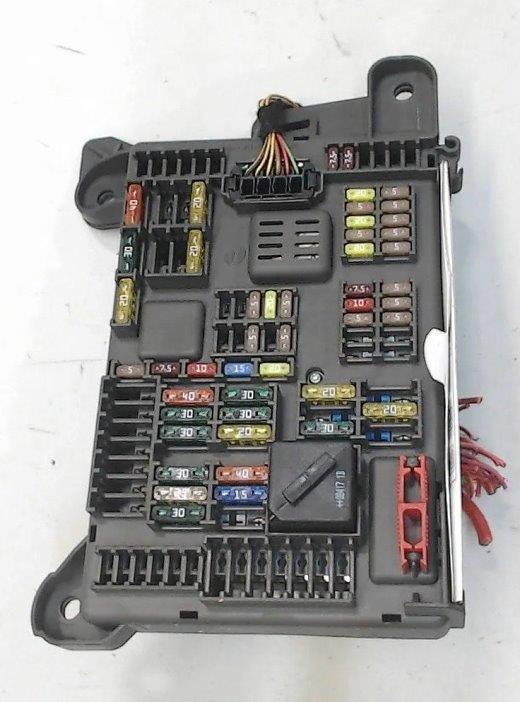

Gesamtansicht.

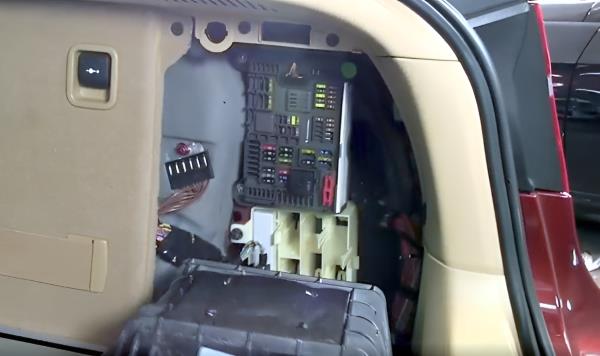

Beispiel für den Zugang.

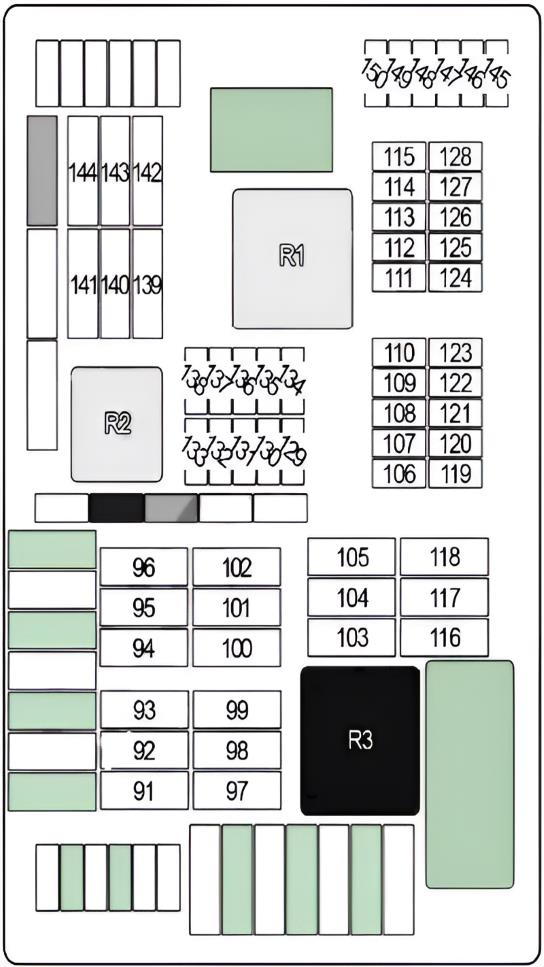

Belegungsplan
Nr. | Beschreibung | Ampere
91. | Elektrische Zusatzheizung - hinten rechts | 30A
92. | →03.2011: Verteilergetriebe-Steuergerät 25A oder 04.2011→: Verteilergetriebe-Steuergerät 30A | 25A / 30A
93. | Drehmomentverteilungssystem Hinterachse (QMVH) | 30A
94. | Steuergerät Feststellbremse | 30A
95. | Elektrischer Zuheizer hinten links | 30A
96. | Modul im Fußraum | 40A
97. | →09.2008: Kraftstoffpumpenrelais (Benzinpumpe ohne elektronische Steuerung), Kraftstoffpumpensteuergerät (EKPS) (Benzinpumpe mit elektronischer Steuerung) | 20A
98. | Heizung hinten | 15A
99. | 03.2007→: Elektrische Heckklappe | 40A
100. | Sitzheizung hinten links, Kontakt Relais 15 (ohne Fondklimatisierung) | 20A
101. | Fahrersitzmodul, Steuergerät Fahrersitzeinstellung, Steuergerät Fahrersitz-Lendenwirbelstützeneinstellung | 30A
102. | Beifahrersitzmodul, Steuergerät Beifahrersitzverstellung, Steuergerät Beifahrersitz-Lendenwirbelstützenverstellung | 30A
103. | →09.2009: Verstärker der Audioanlage 30A oder 10.2009→: Verstärker für die Audioanlage 40A | 30A / 40A
104. | Elektrisch betätigte Zugdeichsel | 25A
105. | 10.2008→: Kraftstoffpumpenrelais (Benzinpumpe ohne elektronische Verstellung), Kraftstoffpumpensteuergerät (EKPS) (Benzinpumpe mit elektronischer Verstellung) | 20A
106. | Vertikaldynamik-Regelsystem (Dämpfungssatellit hinten links/rechts) | 7,5A
107. | Elektronisches Bodenfreiheitskontrollsystem, Display hinten (→03.2012), Reifendruckkontrollsystem - RDC (04.2012→) | 10A
108. | Rückfahrkamera, Audioanlage hinten, Kopfhöreranschluss, Kopfhöreranschlussmodul | 5A
109. | →03.2012→: Satellitenempfänger (→03.2011), Digitaler Tuner (USA) (→09.2009), Reifendruckkontrollsystem - RDC (04.2010→) 10A oder 04.2012→: Audiosystem Active Sound Design (ASD) 15A | 10A / 15A
110. | →02.2009→02.2009: Gepäckraumbeleuchtung, Entstörfilter, Schnittstellenmodul High (ULF-SBX-H), Telematik (TCU), Schnittstellenmodul (ULF-SBX), Telefonhalter/Blockhalter, USB-Hub 7.5A oder 03.2009→: Gepäckraumbeleuchtung, Entstörfilter, Schnittstellenmodul High (ULF-SBX-H), Combox Media, Schnittstellenmodul (ULF-SBX), Telefonhalter/Blockhalter, USB-Hub 5A | 7.5A / 5A
111. | Sicherung Zigarettenanzünder vorne, Ladebuchse in der Mittelkonsole hinten | 20A
112. | Heizungsmodul Fahrersitz, Heizungsmodul Beifahrersitz, 15-poliges Relais, Heizungsmodul Sitz hinten links, Heizungsmodul Sitz hinten rechts | 5A
113. | Steckdose Gepäckraum, Steckdose Mittelkonsole | 20A
114. | Dachkonsole, Einparkhilfe - Parksensoren (PDC), Rundumsichtkamera, kamerabasierte Fahrerassistenzsysteme | 5A
115. | Zigarettenanzünder hinten bmw x6, Hecksteckdose | 20A
116. | Anhängersteckdose | 20A
117. | Dachkonsole, Schiebedach | 20A
118. | Leer
119. | →09.2009: Videomodul 10A oder 10.2009→: Videomodul 5A | 10A / 5A
120. | Vertikaldynamik-Steuerungssystem | 5A
121. | Elektrischer Heckklappenantrieb | 5A
122. | Kraftstofftank-Leckage-Diagnosemodul | 5A
123. | Drehmomentverteilungssystem zwischen den Rädern der Hinterachse (QMVH) | 5A
124. | Elektronisches Steuergerät JBE | 5A
125. | Verteilergetriebe-Steuergerät | 5A
126. | Steuergerät für die Klimaanlage des hinteren Fahrgastraums | 5A
127. | Unterbrecherrelais für Motorkühlgebläse | 5A
128. | Schalldämpferklappe | 5A
129. | Steuergerät Feststellbremse, geteilte Antenne | 5A
130. | S63, N63, ActiveHybrid: Ladeluftkühler-Kühlmittelpumpe Nr. 2, Ladeluftkühler-Kühlmittelpumpe (N63; 10.2008→) oder N57: Ladeluftkühler-Kühlmittelpumpe | 15A
131. | →09.2009: Kombiinstrument, OBD II Diagnosestecker oder 10.2009-03.2012: Active Sound Design (ASD) Audiosystem | 5A
132. | Active Sound Design Audiosystem-Verstärker - ASD (10.2009→), Komfort-Zugangssteuergerät (schlüsselloser Zugang), Türgriff-Elektronikeinheit Beifahrerseite, Türgriff-Elektronikeinheit hinten links, Türgriff-Elektronikeinheit hinten rechts | 7,5A
133. | ActiveHybrid: Schnittstellenmodul | 5A
134. | Schalterzentrale in der Lenksäule, OBD II-Diagnosebuchse (10.2009→), Kombiinstrument (10.2009→) | 5A
135. | Elektrische Heckklappe mit automatischem Heckklappenschließer | 20A
136. | Telematik (TCU), Telefonhalter/Halterungseinheit und Combox Media | 5A
137. | Navigationssystem | 5A
138. | Elektrisch einfahrbare Anhängerkupplung | 10A
139. | Sitzheizungsmodul hinten rechts | 20A
140. | Sitzheizungsmodul Fahrersitz | 20A
141. | Sitzheizungsmodul Beifahrersitz | 20A
142. | →09.2009: Multimediasystem-Steuergerät CCC/M-ASK oder 10.2009→: Fahrzeuginformationsrechner (CIC) | 20A
143. | →03.2010: Anhänger-Elektromodul 25A oder 04.2010→: Anhänger-Elektromodul 20A | 25A / 20A
144. | →03.2010: Anhänger-Elektromodul 25A oder 04.2010→: Anhänger-Elektromodul 20A | 25A / 20A
145. | Entriegelung der Fahrertür | 10A
146. | Beifahrertürentriegelung | 10A
147. | Türschließer hinten links | 10A
148. | Türschließer hinten rechts | 10A
149. | Steuergerät für Fahrersitzverstellung | 7.5A
150. | Steuergerät für Beifahrersitzverstellung | 7.5A
R1. | Kontakt 15
R2. | Bistabiles Relais
R3. | Kontakt 30G
