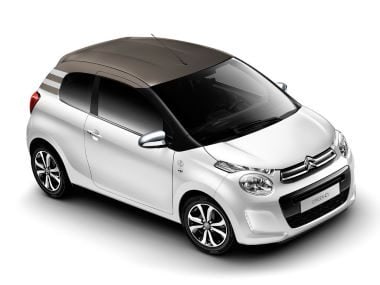

Der Citroën C1 ist ein von PSA Peugeot Citroën und Toyota gemeinsam entwickeltes Kleinststadtauto. Zusammengebaut bei Toyota Peugeot Citroën Automobile Czech, s.r.o. (TPCA) in Kolín, Tschechische Republik. Im Jahr 2014 wurde die 2. Generation des Modells auf dem Genfer Automobilsalon vorgestellt. In diesem Artikel werden wir einen detaillierten Blick auf die Belegung der Sicherungen im Citroën C1 (zweite Generation; Karosseriecode KR; 1KR-FE- und EB2D-Motoren). Baujahre: 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021.
Hier finden Sie die Positionen, Beschreibungen und Fotos der Sicherungskästen. „Zigarettenanzünder“ ist fett hervorgehoben.
Im Motorraum
Der Sicherungskasten befindet sich auf der Fahrerseite, in der Nähe der Windschutzscheibe.

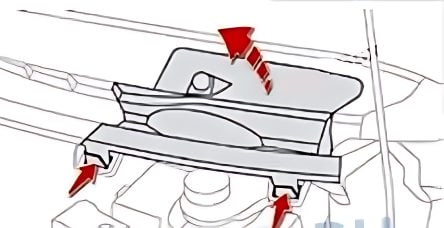

Lösen Sie die Kunststoffabdeckung unter der Windschutzscheibe, indem Sie auf die beiden Laschen drücken.

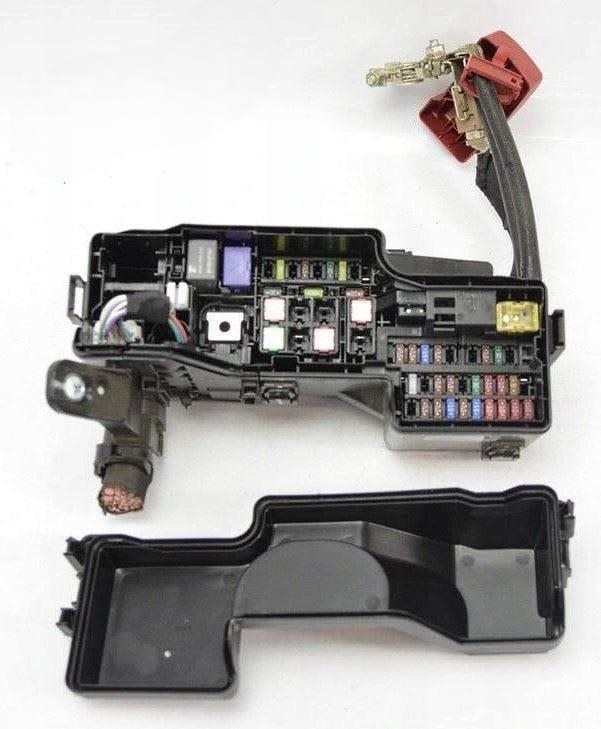

Gesamtansicht.

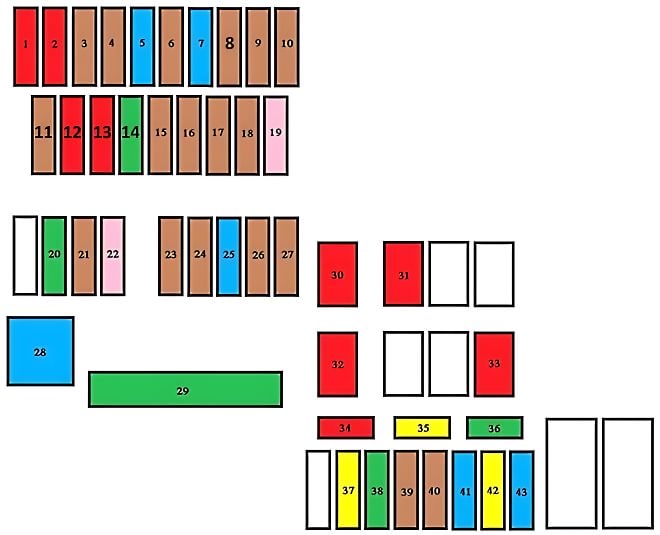

Belegungsplan
Nr. | Beschreibung | Ampere
1. | Rechter Scheinwerfer - Abblendlicht | 10A
2. | Linker Scheinwerfer - Abblendlicht, Scheinwerferkorrektor | 10A
3. | Rechter Scheinwerfer - Fernlicht | 7,5A
4. | Linker Scheinwerfer - Fernlicht, Instrumententafel, Display | 7,5A
5*. | Kraftstoffeinspritzsystem | 15A
6*. | Kraftstoffeinspritzsystem | 7,5A
7*. | Kraftstoffeinspritzsystem | 15A
8*. | Motorkühlgebläse | 7,5A
9. | Klimagerät | 7,5A
10**. | Kraftstoffeinspritzanlage, Bremsleuchten, dritte Bremsleuchte | 7,5A
11. | Pfluglicht, Kofferraumbeleuchtung | 5A
12. | Blinker, Warnblinkanlage, Instrumententafel, Display | 10A
13. | Hupe | 10A
14. | Schalteinheiten | 30A
15**. | Getriebe ETG | 7,5A
16. | Kraftstoffeinspritzanlage | 7,5A
17. | Fernbedienungsschlüssel | 7,5A
18**. | Batterie | 7,5A
19. | Kraftstoffeinspritzsystem, Motorkühlgebläse | 25A
20. | Anlasser | 30A
21. | Lenksäulenschloss | 7,5A
22. | Scheinwerfer | 25A
23. | Kraftstoffeinspritzanlage | 7,5A
24. | Einspritzanlage, Anlasser, ETG-Getriebe, Stopp-Start-System | 7,5A
25. | Autoradio, Fernbedienungsschlüssel | 15A
26. | Instrumententafel, Display | 7,5A
27. | VSC-System | 7,5A
28. | Sicherungskasten im Fahrgastraum | 60A
29**. | Beheizbare Heckscheibe und Außenspiegel, Sitzheizung, elektrisches Schiebedach, ABS-System, VSC-System, Motorkühlgebläse, Nebelscheinwerfer, LED-Tagfahrlicht | 125A***
30. | ETG 50-Getriebe, Stopp-Start-System | 40A
31. | Servolenkung | 50A
32. | Motorkühlgebläse | 50A* / 30A / 40A
33. | ABS-System, VSC-System | 50A
34. | Reserve | 10A
35. | Reserve | 20A
36. | Reserve | 30A
37. | Beheizbare Heckscheibe und Außenspiegel | 30A
38. | ABS-System, VSC-System | 30A
39. | Nebelscheinwerfer, Instrumententafel, Display | 7,5A
40. | LED-Tagfahrleuchten | 7,5A
41. | Beheizbarer rechter Sitz | 15A
42. | Elektrisches Schiebedach | 20A
43. | Beheizter linker Sitz | 15A
Im Innenraum des Fahrzeugs

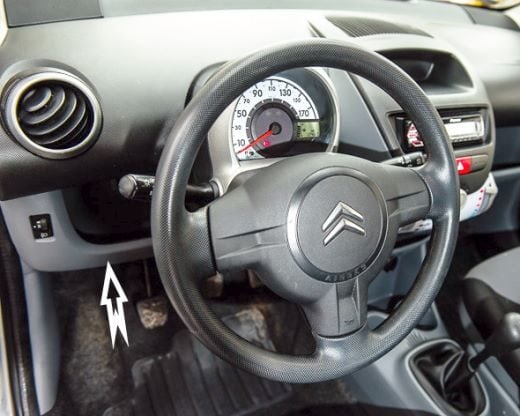

Die Einheit befindet sich unter dem Armaturenbrett auf der Fahrerseite. Um an die Sicherungen zu gelangen, muss die Schutzabdeckung entfernt werden.
Videoanleitung für den Zugang zum Verteilerkasten.

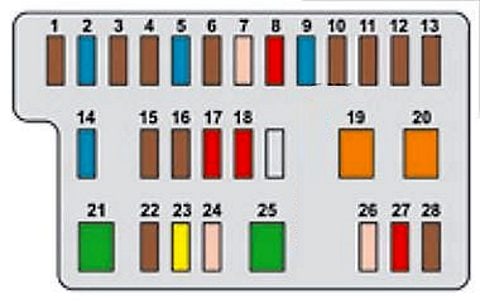

Belegungsplan
Nr. | Beschreibung | Ampere
1. | Kraftstoffeinspritzsystem, Autoradio, VSC-System | 5A
2. | Windschutzscheiben- und Heckscheibenwaschanlage | 15A
3. | Hauptschalter, Instrumententafel, Display, Klimaanlage, beheizbare Heckscheibe und Außenspiegel, Sitzheizung, elektrisches Schiebedach, Autoradio | 5A
4. | Servolenkung, Stopp-Start-System** | 5A
5. | Heckscheibenreiniger | 15A
6. | Motorkühlgebläse, ABS-System, VSC-System | 5A
7. | Windschutzscheibenwischer | 25A
8. | Beheizbare Außenspiegel | 10A
9. | Zigarettenanzünder-Sicherung, 12-V-Steckdose (max. 120 W) | 15A
10. | Außenspiegel, Autoradio, Stopp-Start-System, Instrumententafel, Display | 7,5A
11. | Lenksäulenverriegelung, Kraftstoffeinspritzsystem, Getriebe ETG | 5A
12. | Airbags | 7,5A
13. | Instrumententafel, Display, Start-Stopp-System | 5A
14. | Lenkung, Einspritzanlage, Bremsleuchten | 15A
15. | Kraftstoffeinspritzanlage, Start-Stopp-System | 7,5A** / 10A
16. | Selbstdiagnose des Motors | 7,5A
17. | Bremsleuchten, dritte Bremsleuchte, Kraftstoffeinspritzsystem, ABS-System, VSC-System, ETG-Getriebe, Funkschlüssel | 10A
18. | Standlicht, Nummernschildbeleuchtung, Nebelschlussleuchte, Nebelscheinwerfer, Rückleuchten, Steuerung der Instrumententafelbeleuchtung | 10A
19. | Klimaanlage | 40A
20. | Klimaanlage, Motordiagnose, Standlicht, Kennzeichenbeleuchtung, Nebelschlussleuchte, Nebelscheinwerfer, Rückleuchten, Instrumententafelbeleuchtung, Bremsleuchten, dritte Bremsleuchte, Kraftstoffeinspritzung, ABS-System, VSC-System, ETG-Getriebe, Tastatur mit Fernbedienung, elektrische Fensterheber | 40A
21. | Einspritzanlage, Start-Stopp-System, Hauptschalttafel | 30A
22**. | Kraftstoffeinspritzanlage | 7,5A
23**. | Kraftstoffeinspritzanlage, Stopp-Start-System | 20A
24. | Hauptschaltgerät | 25A
25. | Elektrische Fensterheber | 30A
26. | Elektrische Fensterheber | 25A
27. | Klimaanlage | 10A
28. | Nebelschlussleuchte | 5A
