Der Citroën C5 Aircross ist ein Kompakt-SUV, das seit Ende 2017 vom französischen Automobilhersteller Citroën produziert wird. Das Modell wurde ursprünglich 2015 als Konzeptfahrzeug präsentiert. Dieser Leitfaden beschreibt die Sicherungsbelegung und Relaisplatzierung des Citroën C5 Aircross (erste Generation; Baureihe C84; PSA-EMP2-Plattform) für die Baujahre 2017, 2018, 2019, 2020, 2021, 2022, 2023, 2024 und 2025.
Nachfolgend finden Sie die Einbauorte, Belegungspläne und Detailaufnahmen der Sicherungskästen. Die Positionen für den „Zigarettenanzünder“ und die „Kraftstoffpumpe“ sind im Text fett hervorgehoben.
Im Motorraum

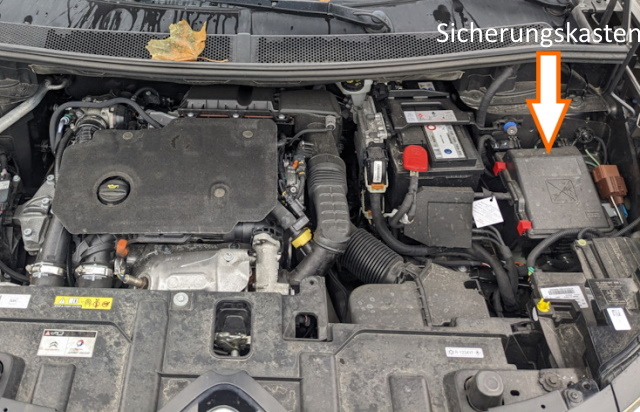

Der Sicherungskasten im Motorraum befindet sich unter der Schutzabdeckung in unmittelbarer Nähe der Fahrzeugbatterie.
Gesamtansicht des Einbauorts.
Belegungsplan
Nr. | Beschreibung
R1. | Motorsteuergerät, Diesel Euro 6 (Stromversorgung des SCR-Moduls)
R2. | Klimakompressor und beheizbare Windschutzscheibe
R3. | Anlasser und Vorheizung
R4. | Nebelscheinwerfer und Tagfahrlicht
R5. | Kühlerlüfter
R6. | Anlasser
R7. | Relais Scheibenwischer vorn
R8. | Relais Scheibenwischer vorn
R9. | Scheinwerfer
F1. | Kühlerlüfter
F2. | ABS/ESP-Steuergerät
F3. | Sicherungskasten Innenraum
F4. | ABS/ESP-Steuergerät
F5. | Schaltmodul Motorraum (Blinker rechts, Begrenzungsleuchten vorn rechts, Bremsleuchten rechts, Rückfahrscheinwerfer links, Nebelscheinwerfer rechts), beheizbare Windschutzscheibe (20 A)
F6. | Steuergerät für zweistufigen Kühlerlüfter (GMV), Automatikgetriebe-Steuergerät (BVA AxN8 / BVA Ax6III) (20 A)
F7. | Schaltmodul Motorraum
F8. | Kraftstoffpumpe
F9. | Geregelte Kraftstoffförderpumpe (DW10F), Einlass- und Auslass-Magnetventile, kennfeldgesteuerter Thermostat, Ölpumpen-Magnetventil, Aktivkohlefilter-Spülventil, Luftmassenmesser, Lambdasonden (EP6FADTX), schaltbare Wasserpumpe, elektrisches Magnetventil (EP6FDT)
F10. | Motorsteuergerät, Kraftstoffmengenregelventil (Diesel), Ladedruckregelventil (DV5R und DW10F), Thermostat (DV5R), Tankentlüftungsventil, Nockenwellenverstellung Einlass/Auslass (EP6FADTX), Aktivkohlefilter-Regenerationsventil, Lambdasonden vor Katalysator (EB2ADTS)
F11. | Motorsteuergerät
F12. | Kombiinstrument, Relais Kühlerlüfter, Start-Stopp-System (iStARS), Tankdichtheitsdiagnose (DMTC), elektrische Zusatzwasserpumpe für Turbolader (EB2ADTS und EP6FADTX), intelligentes Servicemodul (EP6FADTX)
F13. | Schaltmodul Motorraum
F14. | Batteriezustandssensor
F15. | Tagfahrlicht (10 A)
F16. | Beheizbare Windschutzscheibe
F17. | Diagnose Relais Antriebsstrang (BFRM), Zentralelektrik (BSI1), Motorsteuergerät, NOx-Sensor nach Katalysator, Einspritzdüsen (DV5R, DW10)
F18. | Fernlicht rechts
F19. | Fernlicht links
F20. | Motorsteuergerät, Unterdruckpumpe (für EP6FDT), Zündspulen (EB2ADTS und EP6FADTX)
F21. | Anlasser
F22. | Reserve (Vorrüstung Taxi)
F23. | Anlasser und Lichtmaschine (Generator)
F24. | Steuergerät für Anhängerkupplung
F25. | Sicherungskasten Innenraum
F26. | Nebelscheinwerfer
F27. | Schaltmodul Motorraum (Abblendlicht rechts, Rückfahrscheinwerfer rechts, Nebelschlussleuchte links, Rückleuchten links, dritte Bremsleuchte)
F28. | Stromversorgung AdBlue-Pumpe und Heizung Harnstoffleitungen (DV5R), NOx-Sensor (DW10F), Motorsteuergerät (EP6FADTX)
F29. | Scheibenwischer
F30. | Glühzeitsteuergerät
F31. | Schalt- und Schutzmodul (BPGA)
F32. | Servolenkung, Abblendlicht links, statisches Kurvenlicht, Blinker links/seitlich, Begrenzungsleuchten vorn links / hinten rechts, Bremsleuchte links, Kennzeichenbeleuchtung
Ein bekanntes technisches Problem bei den 1.2-PureTech-Motoren ist der im Öl laufende („nasse“) Zahnriemen. Wenn dieser sich zersetzt, verstopft der Abrieb das Ölsieb bzw. die Ölpumpe, was zu einem Öldruckabfall und in der Folge zu Fehlermeldungen im Bremssystem (Unterdruckpumpe/Bremskraftverstärker) führt. Prüfen Sie in diesem Szenario unbedingt auch die Hauptsicherungen direkt auf dem Batterieverteiler, um sicherzustellen, dass die Spannungsversorgung der Systeme fehlerfrei bleibt. Für den Winterkomfort wichtig: Die Innenraum-Sicherung F7 (30 A) versorgt beide Sitzheizungen parallel. Ein gleichzeitiger Ausfall beider Sitze deutet fast immer auf diese Sicherung hin. Sie befindet sich im schwer zugänglichen, oberen Zusatz-Sicherungskasten (BFH3), der sich direkt hinter der primären Sicherungsreihe verbirgt.
Im Innenraum
Im Fahrgastraum befinden sich zwei separate Sicherungsblöcke, die für die Absicherung der internen elektrischen Komponenten und Steuergeräte zuständig sind.
Sicherungskasten Nr. 1
Dieser Block befindet sich hinter der unteren Armaturenbrettverkleidung auf der Fahrerseite.
Beispielfoto zur Orientierung.

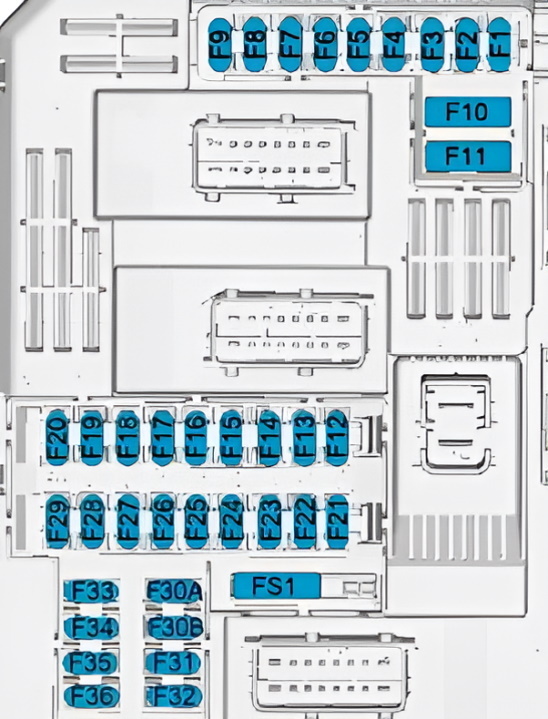

Belegungsplan
Nr. | Beschreibung
F1. | Automatisch abblendbarer Innenspiegel, Heckscheibenheizung, Partikelfilter (DPF), Einparkhilfe, Servolenkung, Kupplungspedalschalter, Außenspiegelverstellung
F3. | Steuergerät für Anhängerkupplung
F4. | Signalhorn (Hupe)
F5. | Scheibenwaschpumpe (vorn und hinten)
F6. | Scheibenwaschpumpe (vorn und hinten)
F7. | 12V-Steckdose hinten / USB-Anschluss
F8. | Heckscheibenwischer
F10. | Zentralverriegelung (Türen und Heckklappe)
F11. | Zentralverriegelung (Türen und Heckklappe)
F12. | Start-Stopp-System, Diagnoseanschluss (OBD), Bremssystem
F13. | Infotainment-System (Radio/Navigation), Klimabedienteil
F14. | Alarmanlage (Sirene)
F15. | Klimaanlage / Innenraumgebläse
F16. | Wählhebel Automatikgetriebe, Bremspedalschalter, Start-Stopp-System
F17. | Kombiinstrument
F18. | Stromversorgung Anhängerkupplung
F19. | Lenksäulenmodul, Lenkradtasten
F21. | Start/Stopp-Knopf
F22. | Frontkamera, Regen- und Lichtsensor
F23. | Gurtanlegeerinnerung
F24. | Automatikgetriebe, Parkassistent, 360-Grad-Kamerasystem (Vision 360)
F25. | Airbags
F26. | Elektronisches Stabilitätsprogramm (ESP/ABS)
F27. | Diebstahlwarnanlage
F28. | Alarmanlage, Zusatzheizung, Innenraumgebläse, Funkempfänger
F29. | Infotainment-System
F31/F32. | Sicherung für Zigarettenanzünder, 12V-Steckdose in der Armaturentafel
F34. | Heckscheibenheizung, beheizbare Windschutzscheibe, Induktionsladeschale für Smartphones
F35. | Lichtschalter, Diagnoseanschluss (OBD)
F36. | Innenraumbeleuchtung
Sicherungskasten Nr. 2
Dieser Block befindet sich in unmittelbarer Nähe des ersten Sicherungskastens.

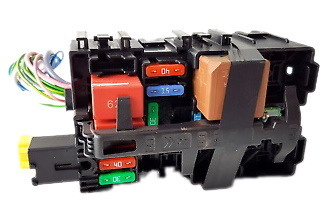

Gesamtansicht des Moduls.
Belegungsplan
Nr. | Beschreibung | Stromstärke (A)
R1. | Relais Sitzheizung
R2. | Relais elektrische Fensterheber
R3. | Relais Heckscheibenheizung
R4. | Unbelegt
R5. | Unbelegt
R6. | Unbelegt
R7. | Unbelegt
F1. | Innenraumgebläse, Heckscheibenheizung | 40 A
F2. | Außenspiegelheizung | 10 A
F3. | Elektrische Fensterheber vorn | 30 A
F4. | Elektrisch anklappbare Außenspiegel, Spiegelverstellung | 10 A / 15 A
F5. | Elektrische Fensterheber hinten | 30 A
F6. | 12V-Steckdose im Kofferraum
F7. | Sitzheizung
F8. | Audio-Verstärker
F9. | Unbelegt
F10. | Panorama-Schiebedach
F11. | Massagefunktion Vordersitze | 20 A
F12. | Schiebedach
