Der C8 wurde erstmals 2002 auf dem Genfer Auto-Salon vorgestellt. Das Modell ersetzte den Van Citroën Evasion, der aus einer Gemeinschaftsentwicklung zwischen PSA Peugeot Citroën und Fiat stammte. Im Jahr 2008 erfolgte eine Modellpflege (Facelift), bevor das Modell schließlich durch den Grand C4 Picasso abgelöst wurde. Dieser Artikel beschreibt die Sicherungsbelegung des Citroën C8 (erste Generation; Motorbaureihen EW / ES). Baujahre: 2002, 2003, 2004, 2005, 2006, 2007, 2008.
Hier finden Sie die Einbauorte, Belegungspläne und Fotos der Sicherungskästen. Die Positionen für „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind fett hervorgehoben.
Im Motorraum

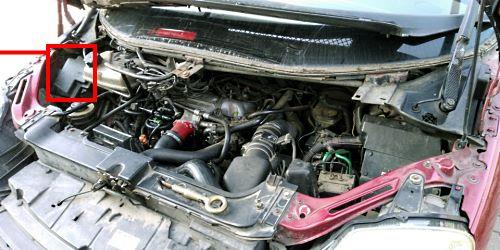

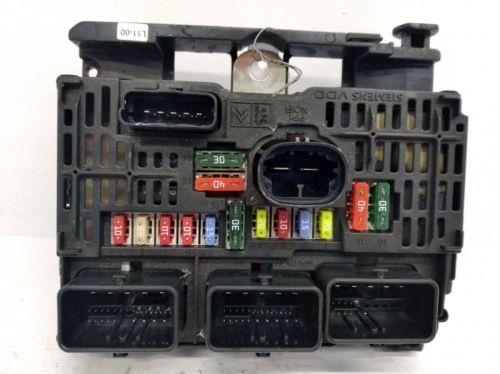

Der Sicherungskasten befindet sich im Motorraum nahe dem Scheibenwaschbehälter. Um Zugang zu erhalten, muss die Abdeckung entfernt werden.
Das Foto dient als Symbolbild.

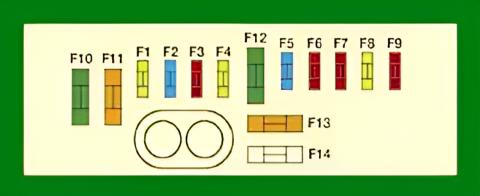

Belegungsplan
Nr. | Funktion / Abgesicherter Stromkreis | Ampere
F1. | Motorsteuergerät, AGR-Magnetventil (Abgasrückführung), Regelventil für Kraftstoffhochdruck | 20A
F2. | Signalhorn (Hupe) | 15A
F3. | Scheibenwaschpumpe (vorne/hinten) | 10A
F4. | Scheinwerferreinigungsanlage | 20A
F5. | Kraftstoffpumpe - Magnetventil Steuerung | 15A
F6. | Automatikgetriebe, Servolenkung, Luftmassenmesser, Bremslichtschalter, Leuchtweitenregulierung | 10A
F7. | ESP-Steuergerät | 10A
F8. | Anlasser (Starter) | 20A
F9. | Motorsteuergerät | 10A
F10. | Magnetventile, Lambdasonden, Kraftstoffeinspritzung, Zündspule, Dieselkraftstoffvorwärmung | 30A
F11. | Sekundärluftgebläse | 40A
F12. | Scheibenwischer vorne | 30A
F13. | Zentrale Schalteinheit (BSI) - Klemme 15 (+ Zündung) | 40A
F14. | Unbelegt
Im Innenraum des Fahrzeugs
Hier befinden sich zwei separate Sicherungskästen, die für die Absicherung der verschiedenen Komfort- und Bordnetzsysteme zuständig sind.
Sicherungskasten Nr. 1

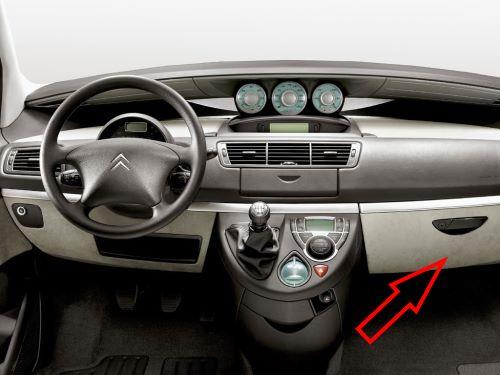

Dieser befindet sich auf der Beifahrerseite hinter dem Handschuhfach. Bei Rechtslenker-Modellen befindet er sich auf der Fahrerseite im unteren Bereich der Armaturentafel.

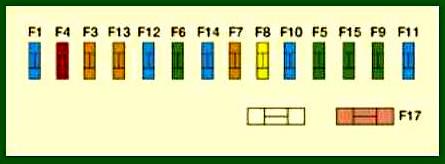

Belegungsplan
Nr. | Funktion / Abgesicherter Stromkreis | Ampere
F1. | Heckscheibenwischer | 15A
F3. | Airbag-System (SRS) | 5A
F4. | Lenkwinkelsensor, ESP, automatisch abblendbarer Innenspiegel, Diagnosestecker (OBD), Kupplungsschalter, Klimaanlage, Steuergerät Federung, Partikelfiltersystem (FAP) | 10A
F5. | Schiebedach, Fensterheber vorne | 30A
F6. | Fensterheber hinten | 30A
F7. | Innenraumbeleuchtung, Make-up-Spiegelbeleuchtung, Handschuhfachbeleuchtung | 5A
F8. | Kombiinstrument, Diebstahlwarnanlage, Autoradio, CD-Wechsler, Steuergerät für Additivierung (Diesel), Reifendruckkontrollsystem (RDKS), elektrische Schiebetüren | 20A
F9. | Zigarettenanzünder vorne | 30A
F10. | Anhängersteuergerät, Lenkstockschalter (Schnittstelle) | 15A
F11. | Diagnosestecker (OBD), Alarmsirene, Automatikgetriebe-Wählhebel, Zündschloss | 15A
F12. | Gurtschloss-Erkennung, Seitenairbags Schiebetüren, Einparkhilfe (PDC), Memory-Sitz (Fahrer), elektrischer Beifahrersitz | 15A
F13. | Anhängerkupplung (Elektrosatz) | 5A
F14. | Regensensor, Schiebedach, Klimabetätigung, Tachometer, Kombiinstrument, Telematik/Navigationssystem | 15A
F15. | Zentralverriegelung, Sicherheitsverriegelung (Superlock), Kindersicherung | 30A
F17. | Beheizbare Heckscheibe | 40A
Sicherungskasten Nr. 2

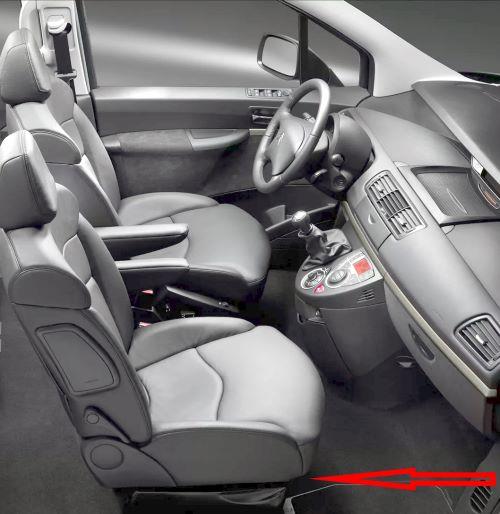

Befindet sich im Bodenbereich unter dem Beifahrersitz in direkter Nähe zur Fahrzeugbatterie.

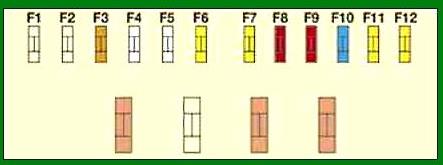

Schematische Darstellung
Nr. | Funktion / Abgesicherter Stromkreis | Ampere
1. | Unbelegt
2. | Unbelegt
3. | Bremslichtschalter | 5A
4. | Memory-Funktion Fahrersitz | 25A
5. | Memory-Funktion Beifahrersitz, Schiebedach | 25A
6. | Schiebedach | 20A
7. | Schiebedach | 20A
8. | Sitzheizung Beifahrer | 10A
9. | Sitzheizung Fahrer | 10A
10. | Warnblinkanlage / Blinker | 15A
11. | Zigarettenanzünder hinten / 12V-Zubehörsteckdose (3. Sitzreihe) | 20A
12. | Zigarettenanzünder hinten / 12V-Zubehörsteckdose (2. Sitzreihe) | 20A
