Im Jahr 2011 erweiterte Citroën seine DS-Reihe durch die Einführung der Modelle DS4 und DS5. Die frontangetriebenen Fahrzeuge basieren auf der Plattform des Citroën C4 Picasso mit einem Radstand von 2727 mm, was für ein großzügiges Platzangebot sorgt. Das Design des DS5 orientiert sich maßgeblich an der Konzeptstudie „C-SportLounge“ (2005). Dieser Artikel beschreibt die Sicherungsbelegung des Citroën DS5 (erste Generation; Karosseriebauart K) für die Modelljahre 2011 bis 2019.
Nachfolgend finden Sie die Einbauorte, Belegungspläne und Abbildungen der Sicherungskästen. Der Stromkreis für den „Zigarettenanzünder“ ist jeweils fett hervorgehoben.
Im Motorraum

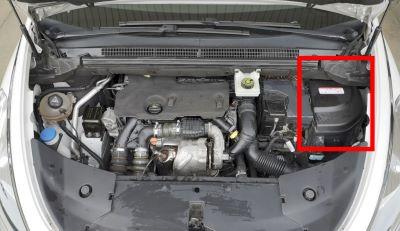

Der Sicherungskasten ist direkt neben der Starterbatterie verbaut.

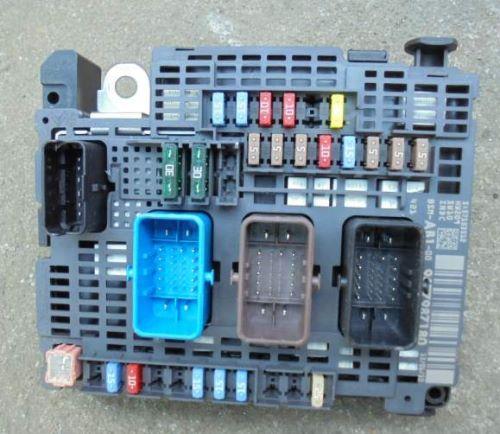

Gesamtansicht des Motorraum-Sicherungskastens.
Videoanleitung zum Öffnen des Sicherungskastens.

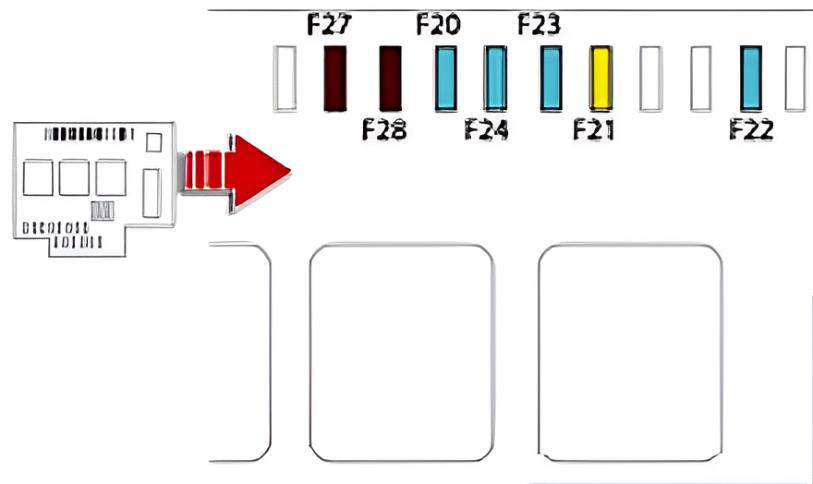

Belegungsplan
Nr. | Funktion | Ampere
F20 | Scheibenwaschpumpe vorn/hinten | 15A
F21 | Scheinwerferreinigungsanlage | 20A
F22 | Signalhorn | 15A
F23 | Fernlicht rechts | 15A
F24 | Fernlicht links | 15A
F27 | Abblendlicht links | 5A
F28 | Abblendlicht rechts | 5A

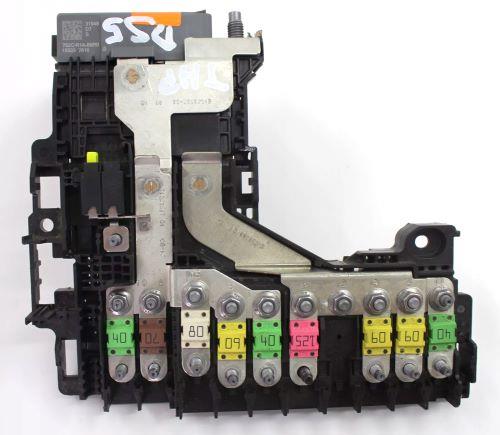

Zusätzlich befindet sich auf der Batterieabdeckung ein Modul mit Hochstromsicherungen.
Ein bekanntes winterbedingtes Problem betrifft das BPGA-Modul (Batterie-Schutz- und Energie-Verteilereinheit) direkt auf der Batterie. Sollten die internen Relais bei extremen Minustemperaturen nicht korrekt schalten, wird häufig die Meldung „Elektrischer Fehler“ ausgegeben. Vor einem Austausch des Moduls sollten die darunter liegenden Maxisicherungen auf Korrosion durch Streusalz überprüft werden. Bei Hybrid4-Modellen dürfen Arbeiten an den Hochstromsicherungen für das Energienetz ausschließlich von qualifizierten Fachbetrieben durchgeführt werden, da das System unter Hochspannung steht. Fehlermeldungen im Bordnetz resultieren oft aus einfachen Kontaktproblemen am Batterie-Massepunkt.
Im Innenraum

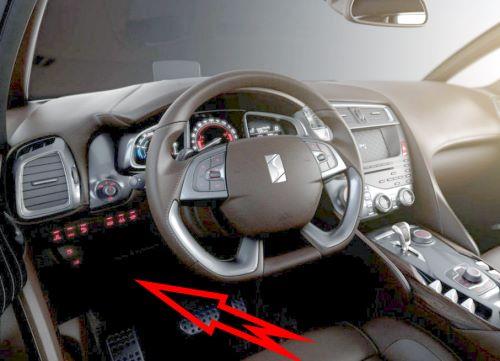

Der Sicherungskasten im Innenraum befindet sich auf der Fahrerseite unterhalb des Armaturenbretts (bei Rechtslenkern hinter dem Handschuhfach auf der Beifahrerseite).
Beispiel für den Zugang zum Sicherungskasten.

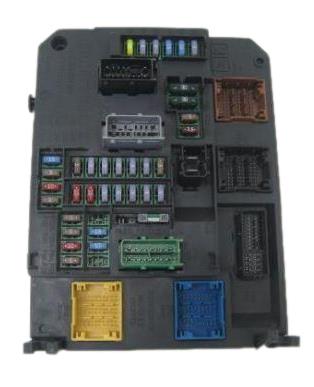

Ansicht des Sicherungsträgers.

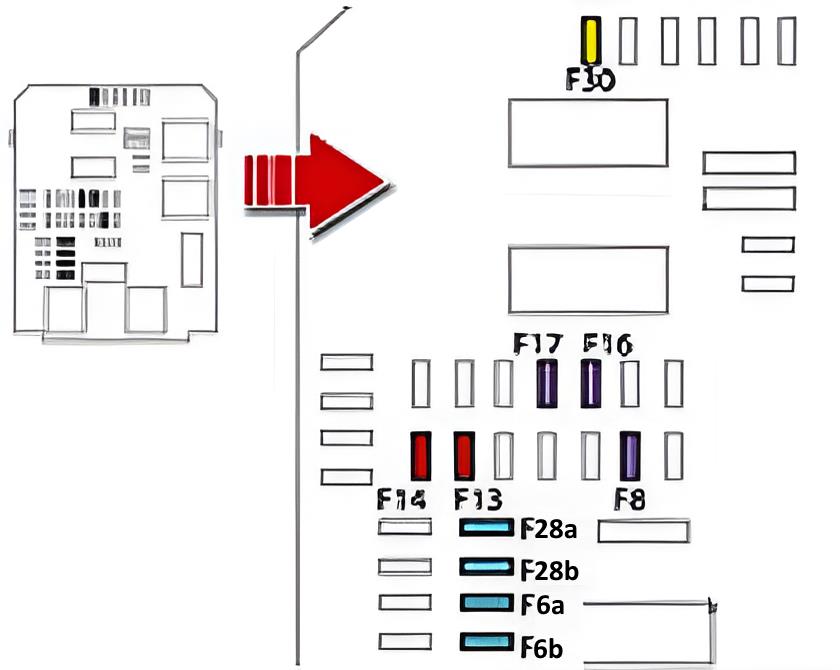

Belegungsplan
Nr. | Funktion | Ampere
F6A/B | Audiosystem | 15A
F8 | Alarmanlage | 3A
F13 | 12-V-Steckdose / Zigarettenanzünder | 10A
F14 | 12-V-Steckdose (Fond) | 10A
F16 | Außenspiegel | 3A
F17 | Heckklappe, Innenspiegel | 3A
F28 A/B | Audiosystem | 15A
F30 | Heckscheibenwischer | 20A
F32 | Audioverstärker | 10A
