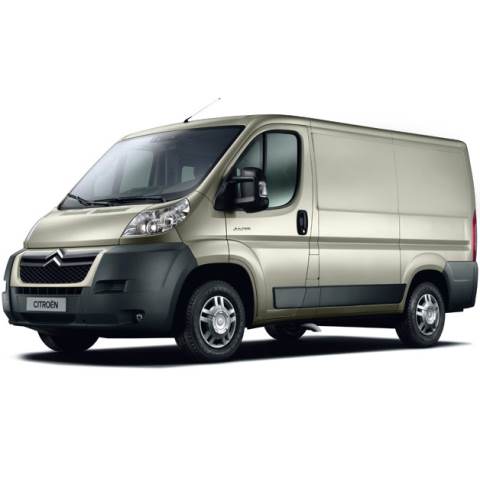

Im Jahr 2006 wurde eine neue Generation der Nutzfahrzeugmodelle Citroën Jumper, Peugeot Boxer und Fiat Ducato eingeführt, die im Rahmen des Joint Ventures Sevel zwischen Fiat und der PSA-Gruppe entwickelt wurden. Dieser Artikel beschreibt die Sicherungs- und Relaisbelegung des Citroën Jumper (zweite Generation; Motoren der 4H-Serie). Baujahre: 2006 bis 2014.
Hier finden Sie die Einbauorte, Belegungspläne und Fotos der Sicherungskästen. „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind fett hervorgehoben.
Im Innenraum des Fahrzeugs
Im Fahrzeuginnenraum befinden sich zwei Sicherungskästen, die zur Absicherung der verschiedenen Stromkreise dienen.
Sicherungskasten Nr. 1

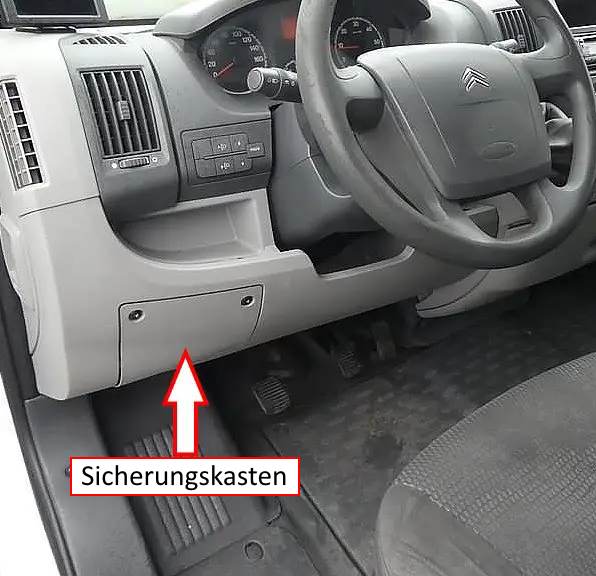

Dieser befindet sich auf der Fahrerseite im unteren Bereich des Armaturenbretts hinter der Abdeckung.
Typ 1

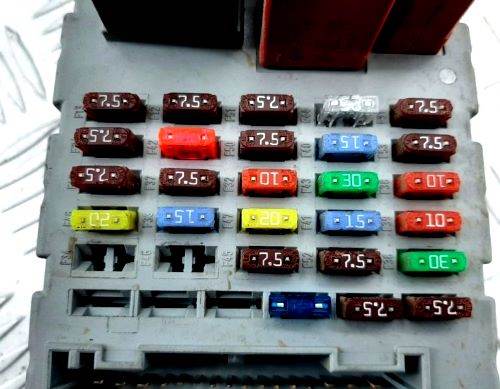

Gesamtansicht.
Belegungsplan
Nr. | Beschreibung | Stromstärke
12. | Abblendlicht rechts | 7,5 A
13. | Abblendlicht links, Leuchtweitenregulierung (LWR) | 7,5 A
31. | Spannungsversorgung Relais | 7,5 A
32. | Innenbeleuchtung, Alarmanlage | 10 A
33. | 12-V-Steckdose hinten | 15 A
34. | Unbelegt | -
35. | Rückfahrleuchte, Sensor für Wasser im Kraftstofffilter | 7,5 A
36. | Steuergerät Zentralverriegelung (Verriegeln/Entriegeln) | 20 A
36. | Zentralverriegelung (Dauerplus) | 15 A
37. | Bremslichtschalter, dritte Bremsleuchte, Kombiinstrument | 10 A / 7,5 A
38. | Relaissteuerung | 10 A
39. | Autoradio, Diagnoseanschluss (OBD), Alarmsirene, Steuerung Standheizung, Klimabedienteil, Fahrtenschreiber, Dauerplus | 10 A
40. | Heizung: Heckscheibe (links), Außenspiegel (Fahrerseite) | 15 A
41. | Heizung: Heckscheibe (rechts), Außenspiegel (Beifahrerseite) | 15 A
42. | Steuergerät und Sensoren für ABS/ESP, Bremslichtschalter, ASR-Sensor, DSC-Sensor | 7,5 A
43. | Scheibenwischermotor vorn | 30 A
44. | 12-V-Steckdose vorn, Zigarettenanzünder Citroën Jumper | 20 A
45. | Bedieneinheit für elektrische Fensterheber und Außenspiegel (Fahrerseite), Fensterheber- und Spiegelverstellung (Beifahrerseite) | 7,5 A
46. | Unbelegt | -
47. | Fensterheber Fahrerseite | 20 A
48. | Fensterheber Beifahrerseite | 20 A
49. | Regen-/Lichtsensor, Autoradio, Fensterhebermotor Fahrerseite, Diebstahlwarnanlage, Bedienelemente | 7,5 A
50. | Steuergerät für Airbag und Gurtstraffer | 7,5 A
51. | Fahrtenschreiber (Tachograph), Tempomat, Klimabedienteil | 7,5 A
52. | Relais Innenraum-Elektrik | 7,5 A
53. | Kombiinstrument, Nebelschlussleuchten | 7,5 A
Seitliche Relais
1. | Abblendlicht
2. | Heckscheibenheizung

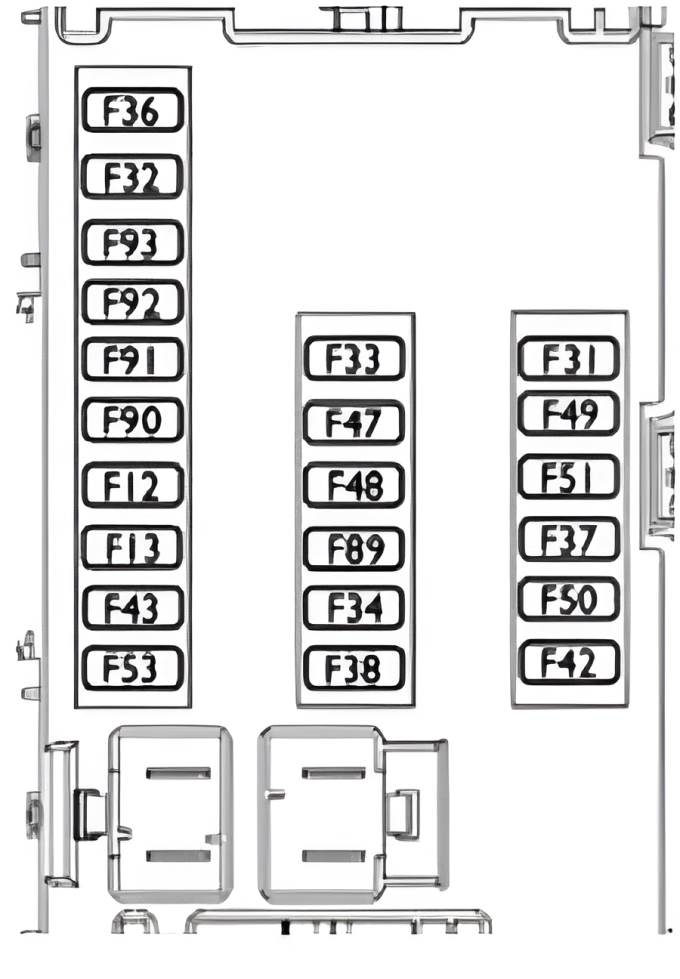

Typ 2
Zweite Variante des Innenraum-Sicherungskastens.
Belegungsplan
Nr. | Beschreibung | Stromstärke
F12. | Abblendlicht rechts | 7,5 A
F13. | Abblendlicht links | 7,5 A
F31. | Spannungsversorgung Relais | 5 A
F32. | Innenbeleuchtung Fahrgastraum | 7,5 A
F33. | Batteriesensor | 20 A
F34. | Innenbeleuchtung Fahrgastraum (Bus/Minivan), Warnblinkanlage | 20 A
F36. | Autoradio, Diagnoseanschluss (OBD), Alarmsirene, Steuergerät für programmierbare Zusatzheizung, Klimabedienteil, Fahrtenschreiber, Dauerplus | 10 A
F37. | Bremslichtschalter, dritte Bremsleuchte, Kombiinstrument | 7,5 A
F38. | Schalter für Zentralverriegelung | 20 A
F42. | Steuergerät und Sensoren für ABS und ESP, Bremslichtschalter | 5 A
F43. | Scheibenwischermotor vorn | 20 A
F47. | Fensterheber Fahrerseite | 20 A
F48. | Fensterheber Beifahrerseite | 20 A
F49. | Autoradio, Bedienelemente und Ausstattung Fahrersitz | 5 A
F50. | Steuergerät für Airbag und Gurtstraffer | 7,5 A
F51. | Fahrtenschreiber, Tempomat, Klimabedienteil, Rückfahrleuchte, Sensor für Wasser im Kraftstofffilter | 5 A
F53. | Kombiinstrument | 7,5 A
F89. | Unbelegt | -
F90. | Fernlicht links | 7,5 A
F91. | Fernlicht rechts | 7,5 A
F92. | Nebelscheinwerfer links | 7,5 A
F93. | Nebelscheinwerfer rechts | 7,5 A
Sicherungskasten Nr. 2

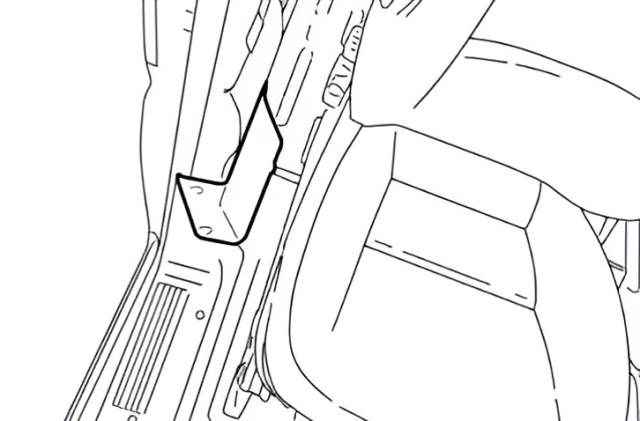

Ein zusätzlicher Sicherungskasten befindet sich neben dem Beifahrersitz (im Sitzsockel). Die Ausführung variiert je nach Baujahr und Fahrzeugausstattung.
Typ 1
Belegungsplan
Nr. | Beschreibung | Stromstärke
F54. | Klimaanlage / Heizung | 10 A
F55. | Sitzheizung | 15 A
F56. | Unbelegt | 15 A
F57. | Klimaanlage / Heizung | 10 A
F58. | Abblendlicht | 10 A
F59. | Niveauregulierung / Luftfederung | 7,5 A
F60. | Klimaanlage / Heizung | 10 A
F61. | Klimaanlage / Heizung | 30 A
2. | Relais für Zigarettenanzünder
3. | Relais für Standlicht / Begrenzungsleuchten

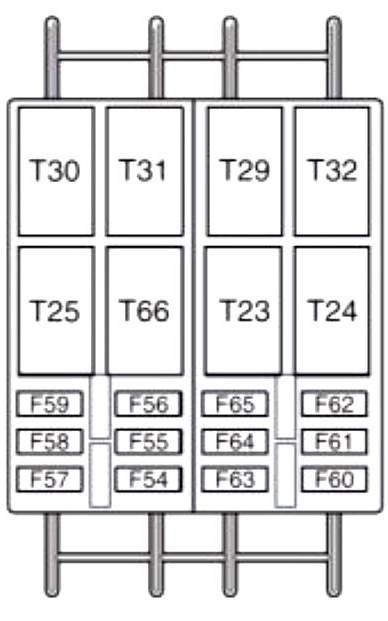

Typ 2
Belegungsplan
Nr. | Beschreibung | Stromstärke
F54. | Unbelegt | -
F55. | Sitzheizung | 15 A
F56. | 12-V-Steckdose Fahrgastraum hinten | 15 A
F57. | Zusatzheizung unter dem Sitz | 10 A
F58. | Heckscheibenheizung (links) | 10 A
F59. | Heckscheibenheizung (rechts) | 7,5 A
F60. | Unbelegt | -
F61. | Unbelegt | -
F62. | Unbelegt | -
F63. | Schalter für programmierbare Heizung | 10 A
F64. | Unbelegt | -
F65. | Zusatzheizgebläse Fahrgastraum | 30 A
T30. | Relais für Standlicht / Begrenzungsleuchten
T31. | Relais für Zusatzheizung
T66. | Relais für Zigarettenanzünder
Ein spezifisches Problem im Winterbetrieb betrifft das Innenraumgebläse, das über die Sicherung F8 (40A) im Motorraum abgesichert ist. Bei extremer Kälte und hoher Laststufe neigen die Kontakte im Sicherungskasten zu Überhitzung. Experten raten zudem, bei Camping-Umbauten die Sicherung F55 (15A) im Sockel des Beifahrersitzes im Auge zu behalten, da diese häufig für Zusatz- oder Sitzheizungen genutzt wird. Bevor Sie den kostspieligen Gebläsemotor austauschen, sollten Sie stets die Hauptstromrelais im Motorraum prüfen: Durch verstopfte Abläufe der Windschutzscheibe tropft häufig Feuchtigkeit direkt in den Sicherungskasten, was zu Korrosion an den Pins führt.
Im Motorraum

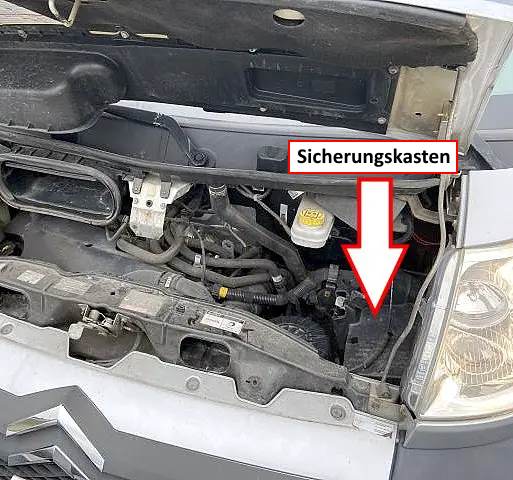

Der Sicherungskasten befindet sich seitlich im Motorraum.

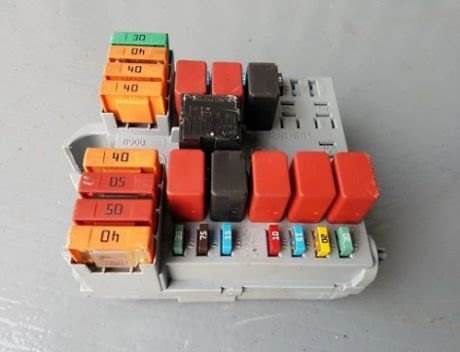

Gesamtansicht einer der Ausstattungsvarianten.
Typ 1
Belegungsplan
Nr. | Beschreibung | Stromstärke
F1. | ABS-Steuergerät | 40 A
F2. | Motorsteuergerät (ECU) | 50 A
F3. | Zündschloss / Zündschalter | 30 A
F4. | Klimaanlage / Heizung | 20 A
F5. | Klimaanlage / Heizung | 20 A
F6. | Kühlerlüfter | 40 A / 60 A
F7. | Kühlerlüfter | 40 A / 50 A
F8. | Klimaanlage / Heizung | 40 A
F9. | Scheinwerferreinigungsanlage | 20 A
F10. | Signalhorn (Hupe) | 15 A
F11. | Motormanagement | 15 A
F14. | Fernlicht rechts | 7,5 A
F15. | Fernlicht links | 7,5 A
F16. | Motormanagement | -
F17. | Motormanagement | 10 A
F18. | Motorsteuerung | 10 A
F19. | Klimaanlage / Heizung | -
F20. | Scheinwerferreinigungsanlage | 30 A
F21. | Motorsteuerung | 15 A
F22. | Motorsteuerung | 20 A
F23. | ABS-System | 30 A
F24. | Automatikgetriebe | 15 A
F30. | Nebelscheinwerfer | 15 A
1. | Relais für Fernlicht
2. | Relais für Signalhorn (Hupe)
3. | Relais für Magnetkupplung Klimakompressor
4. | Unbelegt
5. | Unbelegt
6. | Relais für Innenraumgebläse
7. | Relais für Motormanagementsystem
8. | Relais für Kraftstoffpumpe
9. | Relais für Nebelscheinwerfer
10. | Relais für Scheibenwaschpumpe
11. | Relais für Scheinwerferreinigungsanlage
12. | Unbelegt
Typ 2
Nr. | Beschreibung (Variante 1) | Stromstärke
F01. | ABS-Pumpe (+ Dauerplus) | 40 A
F02. | Vorglühanlage / Glühkerzen (+ Dauerplus) | 50 A
F03. | Zündschloss / Zündschalter (+ Dauerplus) | 30 A
F04. | Steuergerät Webasto-Standheizung (+ Dauerplus) | 20 A
F05. | Innenraumgebläse mit Webasto Standheizung / Kraftstofffilterheizung (+ Dauerplus) | 50 A
F06. | Kühlerlüfter (hohe Stufe) (+ Dauerplus) | 40 A / 60 A
F07. | Kühlerlüfter (niedrige Stufe) (+ Dauerplus) | 40 A / 50 A
F08. | Innenraumgebläse (+ Zündungsplus) | 40 A
F09. | Scheibenwaschpumpe | 20 A
F10. | Signalhorn (Hupe) | 15 A
F11. | Elektrische Anlage (Nebenaggregate) | 15 A
F14. | Fernlicht rechts | 7,5 A
F15. | Fernlicht links | 7,5 A
F16. | Elektrische Anlage (+ Zündungsplus) | 7,5 A
F17. | Elektrische Anlage (Hauptverbraucher) | 10 A
F18. | Motorsteuergerät (+ Batterie) | 7,5 A
F19. | Klimakompressor | 7,5 A
F20. | Scheinwerferreinigungspumpe | 30 A
F21. | Kraftstoffversorgung (Sicherung Kraftstoffpumpe) | 15 A
F22. | Elektrische Anlage (Hauptverbraucher) | 20 A
F23. | Magnetventile ABS-System | 30 A
F24. | Automatikgetriebe (+ Zündungsplus) | 15 A
F30. | Nebelscheinwerfer | 15 A
Nr. | Sicherungsbelegung (Variante 2) | Stromstärke
F1. | Spannungsversorgung ABS-Pumpe | 40 A
F2. | Steuergerät für Diesel-Vorglühanlage | 50 A
F3. | Zündschloss-Kontakt | 30 A
F4. | Scheinwerferreinigungspumpe | 30 A
F8. | Innenraumgebläse | 40 A
F9. | 12-V-Steckdose hinten | 15 A
F10. | Signalhorn (Hupe) | 15 A
F14. | 12-V-Steckdose vorn, Zigarettenanzünder | 15 A
F15. | Zigarettenanzünder | 10 A
F20. | Scheibenwaschpumpe | 30 A
F21. | Stromkreis für Kraftstoffpumpe | 15 A
F24. | Zusatzplatine (z. B. Krankenwagen), Außenspiegel | 15 A
F30. | Scheibenheizung | 15 A
