Ende 2015 präsentierten Toyota und PSA Peugeot Citroën ein neues globales Projekt – eine Baureihe von vier- und fünftürigen Vans und Kleinbussen, die auf der PSA EMP2-Plattform basieren, auf der auch der C4 Picasso und dessen Grand-Variante aufbauen. Bei Citroën wird das Modell unter dem Namen SpaceTourer vertrieben. Dieser Artikel beschreibt die Sicherungs- und Relaisbelegung des Citroën SpaceTourer (erste Generation; Motoren der DV-/DW-Baureihe). Baujahre: 2016, 2017, 2018, 2019, 2020, 2021.
Im Folgenden finden Sie die Einbauorte, Belegungspläne und Fotos der Sicherungskästen. Die Begriffe „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind fett markiert.
Im Motorraum

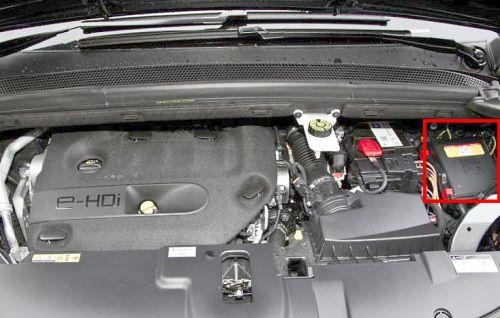

Er befindet sich direkt neben der Fahrzeugbatterie.

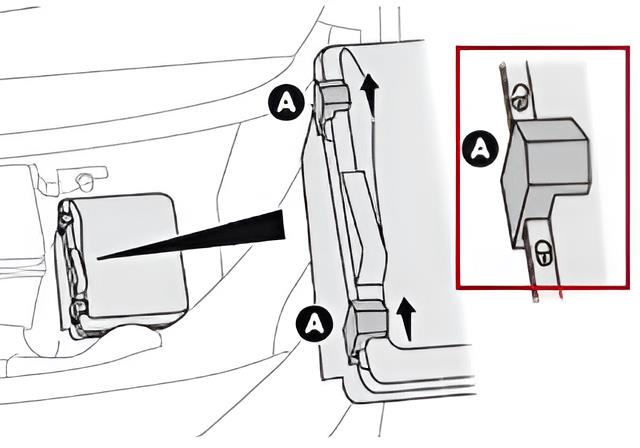

Um Zugang zu erhalten, entfernen Sie die auf dem Foto mit dem Buchstaben A markierten Halteclips. Dieser Sicherungskasten ist in zwei verschiedenen Ausführungen erhältlich.
Typ 1 (ECO)

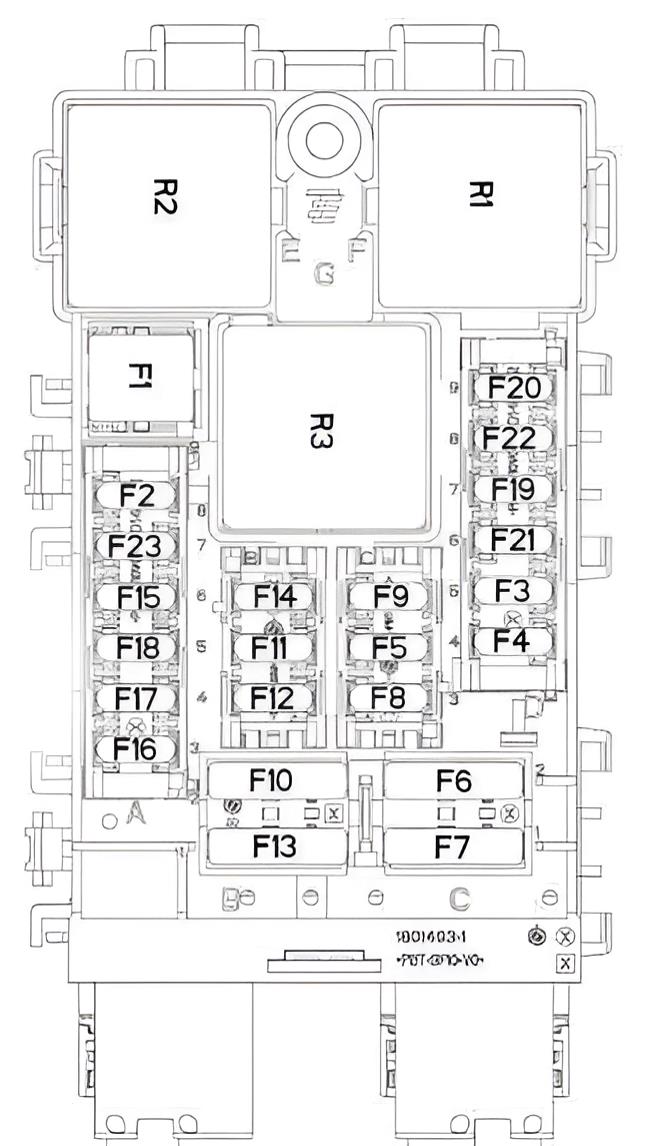

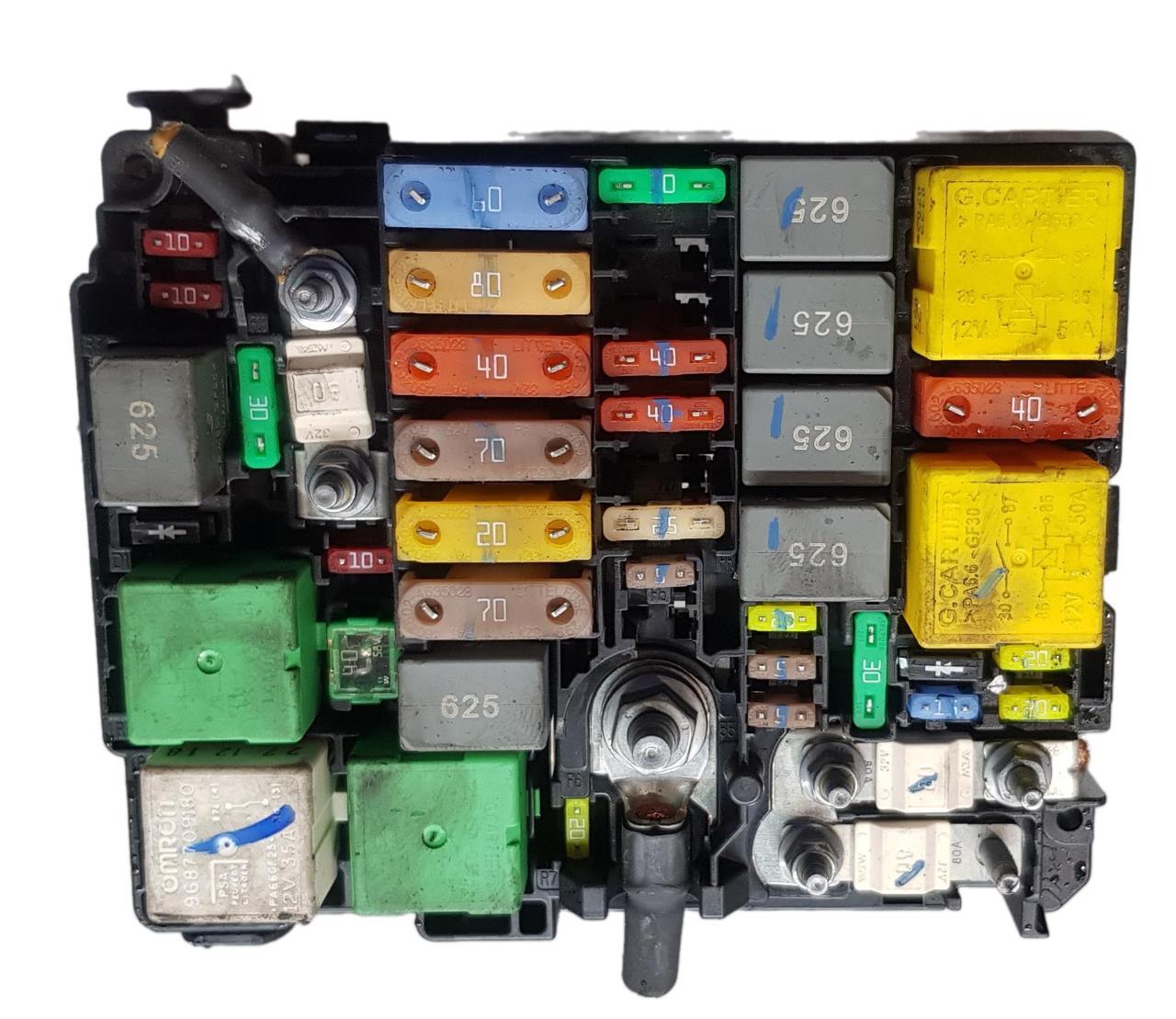

Gesamtansicht des Moduls.
Belegungsplan
Nr. | Beschreibung | Ampere
F1. | Innenraumgebläse / Klimaanlage | 40A
F2. | ABS/ESP-Steuergerät | 60A
F3. | Sicherungskasten Innenraum 3 | 80A
F4. | ABS/ESP-Steuergerät | 30A
F5. | Zentrale Schalteinheit (BSI) (Blinker rechts, Standlicht vorne rechts, Bremslicht rechts, Rückfahrscheinwerfer links, Nebelscheinwerfer rechts) 50A / Frontscheibenheizung 20A
F6. | Steuergerät Kühlerlüfter (zweistufig) 50A / Automatikgetriebe-Steuergerät (thermisch) 20A
F7. | Zentrale Schalteinheit (BSI) | 70A
F8. | Motormanagement, Kraftstoffpumpe, Kennfeldthermostat, Magnetventil Ölpumpe, Luftmassenmesser, Lambdasonden (EP6FADTX) / Motorsteuergerät (EB2DT / EP6FDT) / Elektrische Zusatzwasserpumpe (DV6F / DW10F) | 15A / 20A
F9. | Gesteuerte Zusatzwasserpumpe (DW10F), Magnetventile Nockenwellenverstellung, Kennfeldthermostat, Magnetventil Ölpumpe, Luftmassenmesser, Lambdasonden (EP6FADTX / EP6FDT) | 15A
F10. | Motorsteuergerät, Kraftstoff-Zumesseinheit (Diesel), Magnetventil Ladedruckregelung (DV5R / DW10F), Kennfeldthermostat (DV5R), Heizung Kurbelgehäuseentlüftung, Variable Nockenwellenverstellung (EP6FADTX), Magnetventil Tankentlüftung, Lambdasonden (EB2ADTS) | 15A
F11. | Motorsteuergerät | 20A
F12. | Kombiinstrument, Relais Kühlerlüfter, i-StARS (Start-Stopp-System), DMTC, Elektrische Turbolader-Kühlmittelpumpe (EB2ADTS / EP6FADTX), Zentralelektronik (EP6FADTX) | 5A
F13. | Zentrale Schalteinheit (BSI) | 5A
F14. | Batteriemanagementsensor (BMS) | 5A
F15. | Elektrische Frontscheibenheizung | 20A
F16. | Nebelscheinwerfer 15A / Tagfahrlicht 10A
F17. | Diagnose Relais-Antriebsstrang (BFRM), BSI1, Motorsteuergerät, NOx-Sensor / Einspritzdüsen (DV5R / DW10) | 10A
F18. | Fernlicht rechts | 10A
F19. | Fernlicht links | 10A
F20. | Motorsteuergerät, Zusatzkühlmittelpumpe (EP6FDT), Zündspulen (EB2ADTS / EP6FADTX) | 30A
F21. | Anlasser | 30A
F22. | Reserve / Taxi-Ausstattung | 40A
F23. | Anlasser / Generator | 40A
F24. | Sicherungskasten Innenraum 5 | 40A
F25. | Sicherungskasten Innenraum 3 | 40A
F26. | Zusatzheizung | 15A / 20A
F27. | Zentrale Schalteinheit (BSI) (Abblendlicht rechts, Rückfahrscheinwerfer rechts, Nebelscheinwerfer links, Rücklicht links, dritte Bremsleuchte) | 25A
F28. | Stromversorgung AdBlue-Pumpe und Heizwiderstand AdBlue-Leitung (UCE / DV5R), NOx-Sensor (DW10F), Motorsteuergerät (EP6FADTX) (BlueHDi) | 30A
F29. | Scheibenwischer vorne | 40A
F30. | Vorglühanlage / Glühzeitsteuergerät | 80A
F31. | Motorschalteinheit (BSM) | 80A
F32. | Elektrohydraulische Servolenkung, Scheinwerfer links (Abblendlicht, statisches Abbiegelicht, Blinker links/seitlich, Standlicht vorne links/hinten rechts, Bremslicht links, Kennzeichenleuchten) | 80A
Nr. | Beschreibung
R1. | Motorsteuergerät / SCR-Modul Stromversorgung (Euro 6 Diesel)
R2. | Klimakompressor / Frontscheibenheizung
R3. | Anlasser / Kraftstoffvorwärmung
R4. | Nebelscheinwerfer / Tagfahrlicht
R5. | Innenraumgebläse
R6. | Anlasser-Relais
R7. | Scheibenwischer vorne (Stufe 1)
R8. | Scheibenwischer vorne (Stufe 2)
R9. | Hauptscheinwerfer-Relais
Typ 2 (Full)

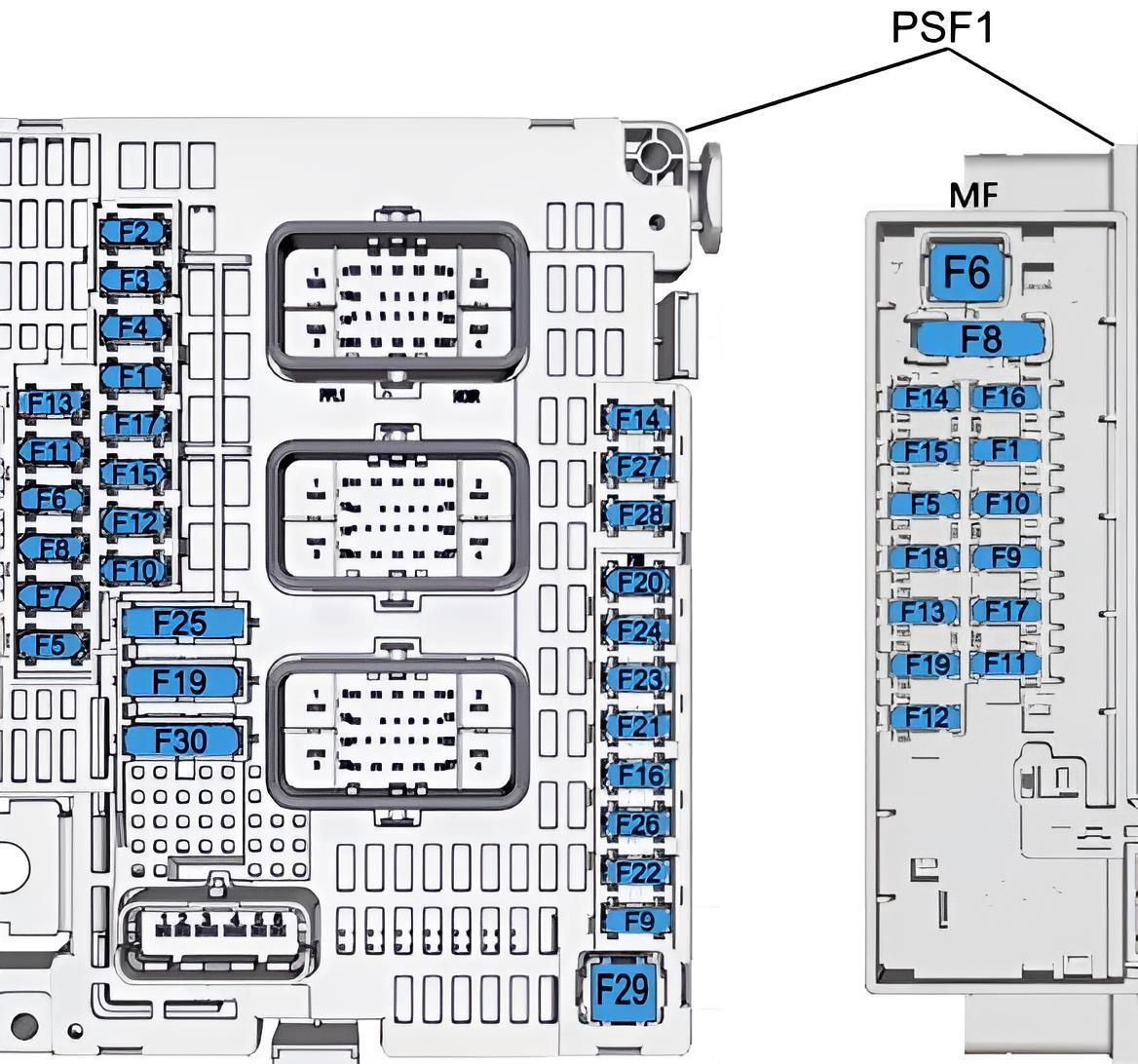

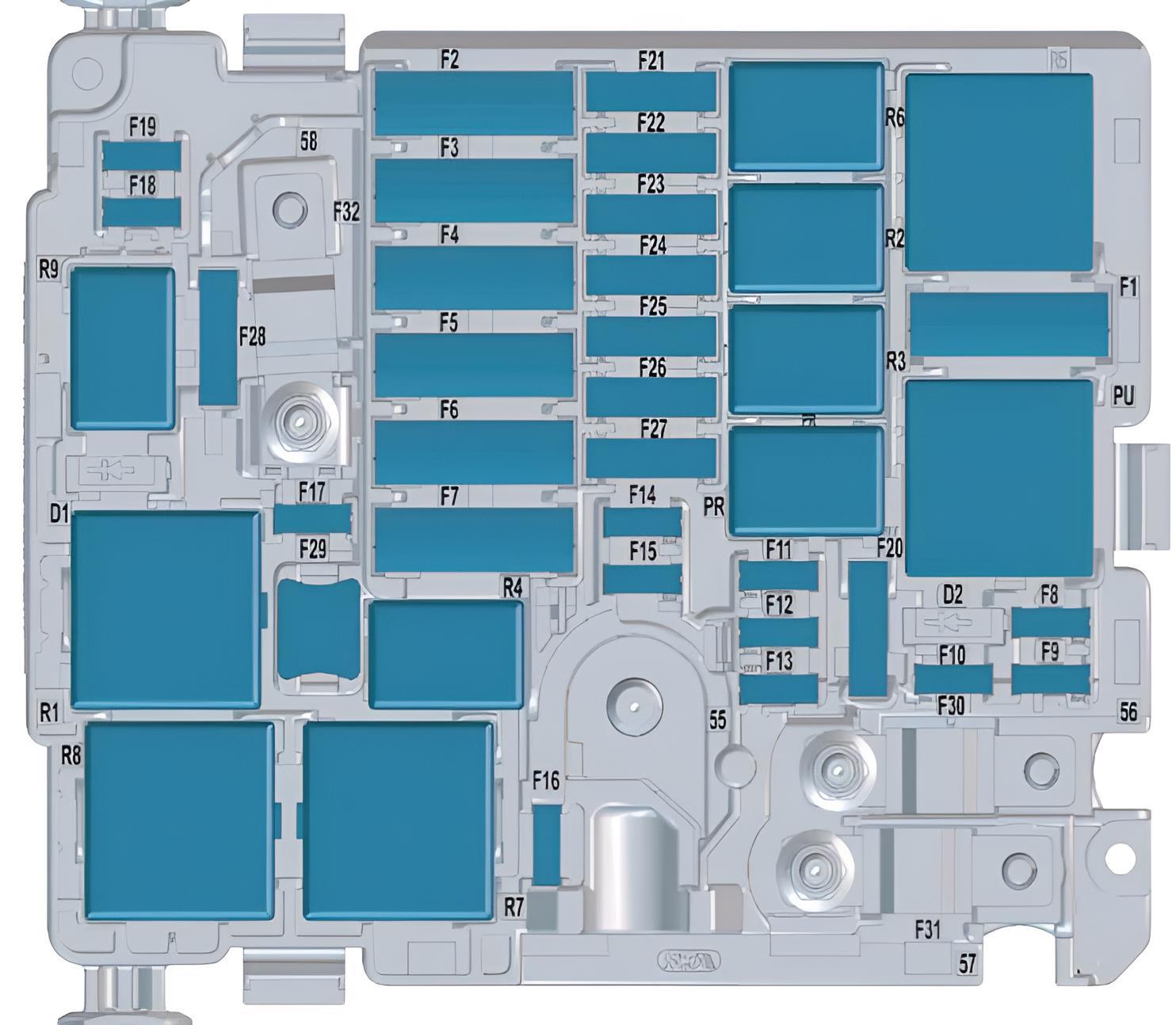

Detailansicht der High-Ausführung.
Belegungsplan
Nr. | Beschreibung
MF1. | Nicht belegt
MF5. | Nicht belegt
MF6. | Nicht belegt
MF8. | Euro 6 Diesel: NOx- und SCR-Sensoren
MF9. | Nicht belegt
MF10. | Nicht belegt
MF11. | Nicht belegt
MF12. | Scheibenwischer, Getriebesteuergerät (AM6/AT6)
MF13. | Kühlmittel- und Innenraumzusatzheizung
MF14. | Steuergerät COMELEC Ax6 III
MF15. | Nicht belegt
MF16. | Nicht belegt
MF17. | Nicht belegt
MF18. | Zweikreis-Bremslichtschalter
MF19. | Nicht belegt
F1. | Relais Spannungsversorgung Motorkomponenten (1032), Diesel-Injektoren
F2. | Steuerrelais Kühlerlüftereinheit
F3. | Relais Servolenkung, Spannungserhaltungsmodul, Startergenerator
F4. | AdBlue-Einspritzventil (SCR)
F5. | Magnetventil Kraftstoffpumpe
F6. | Luftmassenmesser, AGR-Magnetventil
F7. | Kraftstoff-Zumesseinheit (Hochdruckpumpe), Ladedruckregelventil (VTG)
F8. | Wassersensor im Kraftstofffilter, Gesteuerte Ölpumpe
F9. | Elektronische Wegfahrsperre
F10. | Nicht belegt
F11. | Lenkstockschalter-Modul, Leuchtweitenregulierung, Additivpumpe (FAP), Elektrische Schiebetüren
F12. | Beheizbare Scheibenwaschdüsen
F13. | Radarsensor (Totwinkel-/Abstandsüberwachung)
F14. | Hochleistungspumpe Scheibenwaschanlage vorne und hinten
F15. | Steuergerät Abstandsregeltempomat (ARTIV), OBD-Diagnoseanschluss, Kupplungsschalter, Kühlmittelstandssensor, Steuergerät Servolenkung
F16. | Klimakompressor hinten (Heckzone)
F17. | Zentrale Schalteinheit (BSI)
F19. | Scheibenwaschanlage vorne
F20. | Waschwasserpumpe vorne und hinten
F21. | Scheinwerferreinigungsanlage
F22. | Signalhorn (Hupe)
F23. | Scheinwerfer rechts (Beleuchtung)
F24. | Scheinwerfer links (Beleuchtung)
F25. | Nicht belegt
F26. | Nicht belegt
F27. | Nicht belegt
F28. | Nicht belegt
F29. | Anlasser
F30. | Kraftstofffilterheizung
R1. | Motorsteuergerät (Diesel)
R2. | Motorschalteinheit (BSM)
R3. | Motorschalteinheit (BSM)
R4. | Motorsteuergerät, Relais Servolenkung (1032), Spannungsregler, Startergenerator, Kühlerlüfter
R5. | Motorsteuergerät, Additivpumpe FAP (DV6C / DV6D)
R6. | Spannungsversorgung (Zündungsplus) Citroën SpaceTourer
R7. | Anlasser-Relais
R8. | Scheibenwaschanlage vorne
R9. | Nicht belegt
R10. | Waschwasserpumpe vorne und hinten
R11. | Pumpe Scheinwerferreinigungsanlage
R12. | Hupe
R13. | Nicht belegt
R14. | Scheinwerfer links
R15. | Scheinwerfer rechts
R16. | Nicht belegt
R17. | Nicht belegt

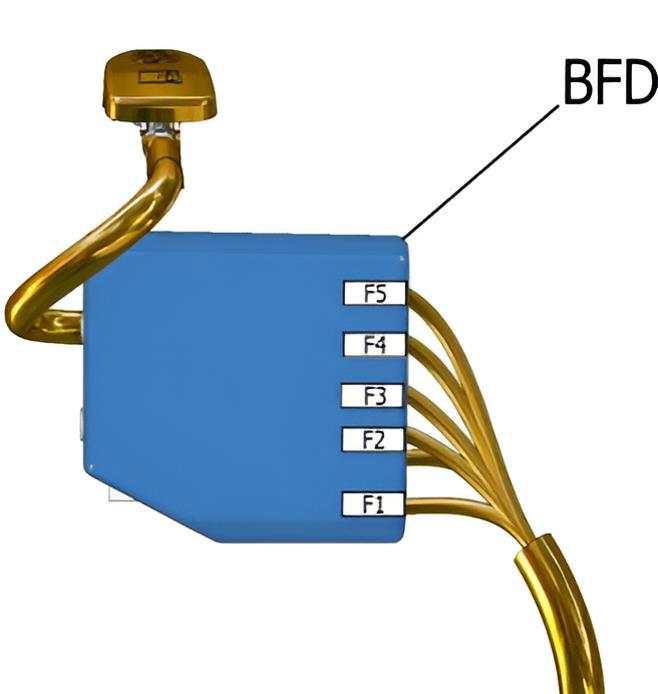

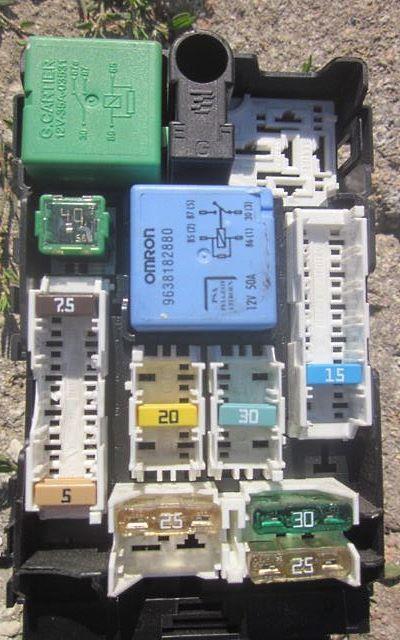

Zusätzlich befindet sich ein Hochstrom-Sicherungsblock direkt an der Plusklemme der Batterie.
Nr. | Beschreibung
1. | Steuergerät für den zweistufigen Kühlerlüfter | 60A
2. | Hauptsicherungskasten | 100A
3. | Elektrohydraulische Servolenkung | 80A
4. | Sicherungskasten Innenraum | 80A
5. | Sicherungskasten Innenraum | 80A
Ein weiteres spezifisch deutsches Winterthema ist das Startverhalten. Falls der Motor trotz voller Batterie nicht dreht, ist häufig die Sicherung F21 (30A) für den Anlasser oder das entsprechende Relais R3/R6 im Motorraum betroffen. Zudem reagiert der SpaceTourer empfindlich auf Unterspannung; sinkt die Kapazität der Starterbatterie, deaktiviert das System Komfortfunktionen wie die Standheizung oder die elektrischen Schiebetüren. Experten raten, die Maxisicherungen an der Batterie (60A bis 100A) regelmäßig auf Korrosion durch Streusalz zu prüfen, um unplausible Fehlermeldungen im Bordnetz zu vermeiden.
Im Innenraum des Fahrzeugs
Hier befinden sich zwei separate Einheiten, die für den Schutz der elektrischen Stromkreise im Fahrgastraum zuständig sind.
Sicherungskasten Nr. 1

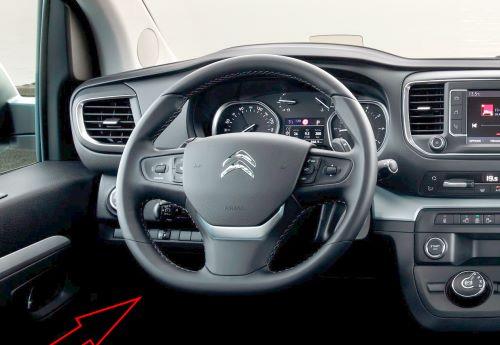

Dieser Sicherungskasten befindet sich im unteren Teil des Armaturenbretts auf der Fahrerseite.

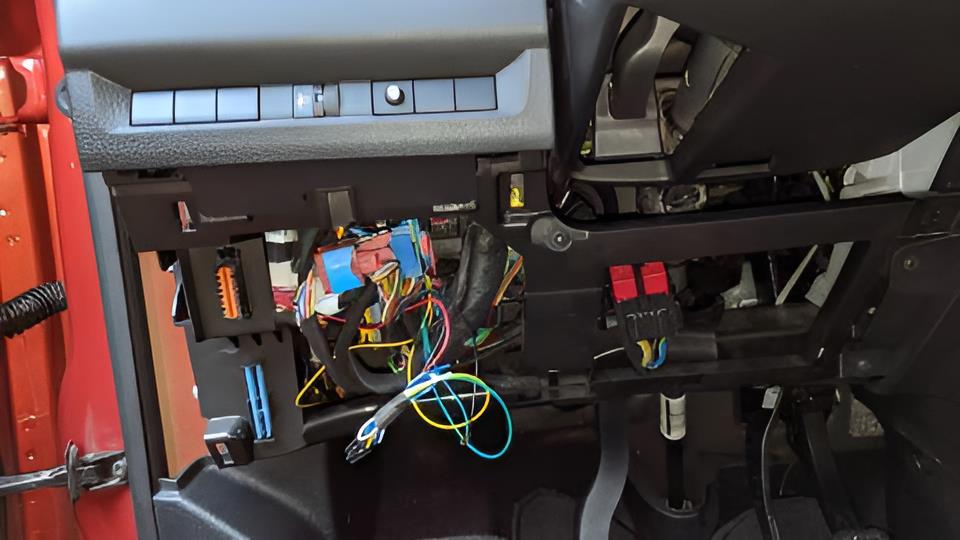

Beispiel für den Zugang zum Einbauort.

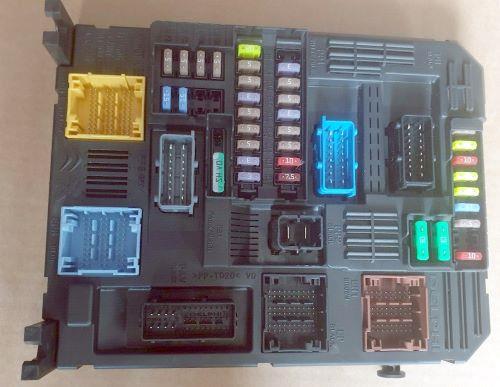

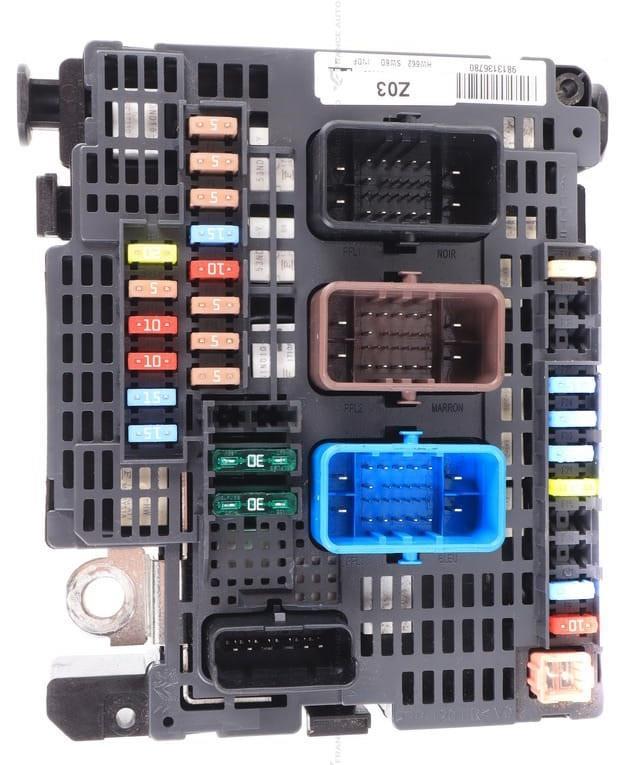

Foto-Beispiel für die optische Ausführung des Blocks.

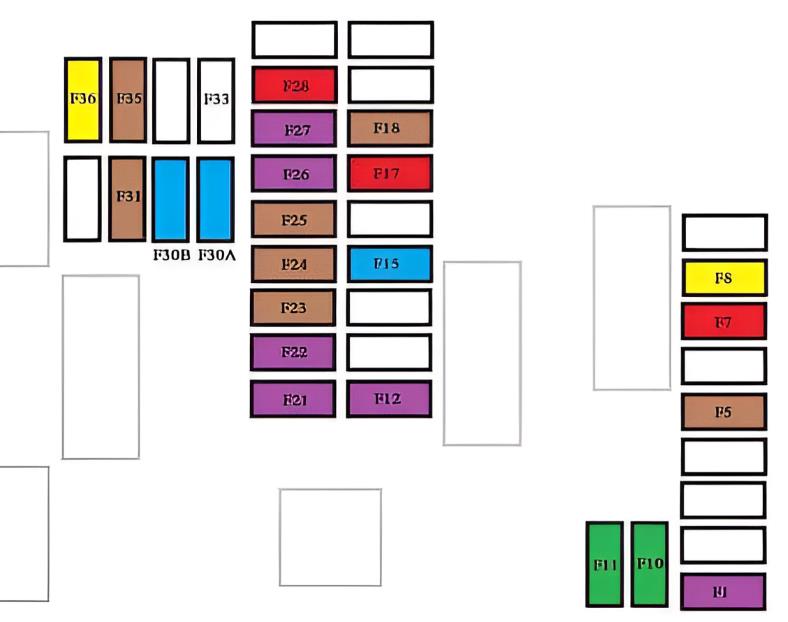

Typ 1
Modelle mit „Full“-Ausstattung (Gehobene Ausstattung).
Belegungsplan
Nr. | Beschreibung | Ampere
1. | Keyless-Go (Schlüsselloses Zugangssystem) oder Diebstahlwarnanlage | 3A
5. | Touchscreen, Rückfahrkamera und Einparkhilfe | 5A
7. | Klimaanlage hinten, Hi-Fi-Verstärker | 10A
8. | Heckscheibenwischer (Heckklappe oder Flügeltüren) | 20A
10/11. | Zentralverriegelung (Türen und Klappen) | 30A
12. | Alarmanlage | 3A
17. | Zigarettenanzünder und 12-V-Steckdose hinten | 10A
18. | Notruf- und Assistance-System (eCall) | 5A
21. | Ladestation für Akku-Taschenlampe, Steckdose im Kofferraum | 3A
22. | Handschuhfachbeleuchtung, Kennzeichen-/Rückleuchten | 3A
23. | Totwinkelassistent, elektrische Außenspiegelverstellung | 5A
24. | Lenkstockschalter-Einheit (COM) | 5A
25. | Leuchtweitenregulierung (Scheinwerfer) | 5A
26. | Gurtwarner (akustisch/visuell) | 3A
27. | Regen- und Lichtsensor, Multifunktionskamera (Assistenzsysteme) | 3A
28. | Klimabedienteil vorne, Audiobedienteil, Wählhebel, Head-up-Display | 10A
30 a/b. | Autoradio (Dauerplus / + Batterie) | 15A
31. | Airbag-Steuergerät | 5A
33. | 12-V-Steckdose vorne und Zigarettenanzünder | 15A
35. | Kombiinstrument / Armaturenbrett-Display | 5A
36. | Infotainment (Autoradio, Touchscreen, CD-Player, Navigationssystem) | 20A
Typ 2
Modelle mit „ECO“-Ausstattung (Basis-Ausstattung).
Belegungsplan
Nr. | Beschreibung | Ampere
1. | Elektrische Servolenkung, Kupplungspedalschalter | 10A
4. | Signalhorn (Hupe) | 15A
5. | Scheibenwaschpumpe vorne und hinten | 20A
6. | Scheibenwaschpumpe vorne und hinten | 20A
7. | 12-V-Steckdose hinten | 10A
8. | Heckscheibenwischer (Heckklappe oder Flügeltüren) | 20A
10/11. | Zentralverriegelung | 30A
13. | Klimabedienteil vorne, Autoradio, Wählhebel, Head-up-Display | 10A
14. | Diebstahlwarnanlage, Notruf- und Assistance-System | 5A
17. | Kombiinstrument | 5A
19. | Lenkstockschalter-Einheit | 3A
21. | Keyless-Go-System oder Diebstahlsicherung | 3A
22. | Regen- und Lichtsensor, Multifunktionskamera | 3A
23. | Gurtwarner-System | 5A
24. | Touchscreen, Rückfahrkamera und Einparkhilfe | 5A
25. | Airbag-Steuergerät | 5A
29. | Infotainment (Autoradio, Touchscreen, CD-Player, Navigation) | 20A
31. | Autoradio (Dauerplus) | 15A
32. | Citroën SpaceTourer 12-V-Steckdose und Zigarettenanzünder (vorne) | 15A
34. | Totwinkelassistent, elektrisch verstellbare Außenspiegel | 5A
35. | Beheizbare Waschdüsen, Leuchtweitenregulierung | 5A
36. | Ladestation für Akku-Taschenlampe, Spannungsversorgung Rückleuchten | 5A
Sicherungskasten Nr. 2
Direkt unter dem Hauptblock befindet sich dieses zusätzliche Sicherungsmodul.
Belegungsplan
Nr. | Beschreibung | Ampere
R1. | Relais 230-V-Steckdose
R2. | Relais 12-V-Anschluss
R3. | Nicht belegt
F1. | Heckscheibenheizung | 40A
F2. | Full: Außenspiegelheizung 7,5A / ECO: Außenspiegelheizung 10A
F3. | Full: 230-V-Steckdose 20A / ECO: Elektrische Fensterheber vorne 30A
F4. | Full: Elektrisch anklappbare Außenspiegel 15A / Full: Elektrisch anklappbare Außenspiegel, Fensterheber hinten 30A / ECO: 12-V-Steckdose, 230-V-Wechselrichter 20A
F5. | Fensterhebermotoren hinten | 30A
F6. | Full: Fensterhebermotor vorne 30A / ECO: Elektrisch anklappbare Außenspiegel 10A
F7. | Full: Sitzheizung 30A / ECO: Elektrisch anklappbare Außenspiegel 10A
F8. | Zusatzklimagebläse oder Hi-Fi-Verstärker | 20A / 25A
F9. | Elektrische Heckklappe | 30A
F10. | Gurtstraffer links | 40A
F11. | Anhänger-Steuergerät 5A / ECO: Heckscheibenheizung, zweiter Heckscheibenwischer 20A
F12. | Full: Elektrisch verstellbarer Fahrersitz 30A / ECO: Sitzheizung vorne oder Beifahrersitzheizung 20A
F13. | Gurtstraffer rechts | 40A
F14. | Elektrisch verstellbarer Beifahrersitz | 30A
F15. | Elektrisches Schiebedach / Panoramadach | 25A
F16. | Türsteuergerät Fahrerseite (Fensterheberbedienung und Außenspiegel) | 5A
F17. | Umfeldbeleuchtung Außenspiegel und Memory-Sitzfunktion | 10A
F18. | Audio-Verstärker (Hi-Fi) | 25A
F19. | Reserve
F20. | Elektrische Heckklappe (Steuerung) | 7,5A
F21. | Keyless-Entry-Antennen oder elektrische Seitenschiebetüren links und rechts | 3A
