Der Fiat 500 ist ein kompakter Kleinstwagen mit Vorderradantrieb. Als Dreitürer bietet er in der Standardausführung Platz für vier Personen. Ähnlich wie der VW New Beetle und der MINI von BMW setzt das Fahrzeug im Außendesign auf markante Retro-Akzente. Dieser Artikel beschreibt die Sicherungsbelegung des Fiat 500 (zweite Generation, Facelift, Werkscode 150) für die Baujahre 2014 bis 2022.
Hier finden Sie die Einbauorte, Belegungspläne und Abbildungen der Sicherungskästen. Die Sicherung für den „Zigarettenanzünder“ ist fett markiert.
Im Motorraum

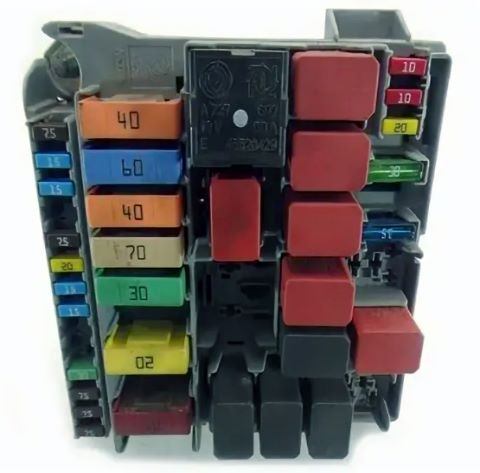

Der Sicherungskasten befindet sich auf der rechten Seite des Motorraums in der Nähe der Batterie.
Abbildung: Beispielhafte Darstellung des Bauteils.
Videoanleitung für den Zugang zum Sicherungskasten.
Belegungsplan
Nr. | Beschreibung | Ampere
F01. | Karosseriesteuergerät (BCM) | 60A
F02. | Audioverstärker | 20A
F03. | Zündschloss | 20A
F04. | ABS-Hydraulikpumpe | 40A
F05. | Elektrische Servolenkung | 70A
F06. | Kühlerlüfter (Stufe 1) | 20A
F06. | Kühlerlüfter (Stufe 1) | 30A
F07. | Kühlerlüfter (Stufe 2) | 40A
F08. | Innenraumgebläse | 40A
F09. | Motorbauteile | 10A
F10. | Signalhorn (Hupe) | 10A
F11. | Motorbauteile | 15A/10A
F14. | Fernlicht-Shutter | 5A
F15. | Zigarettenanzünder | 15A
F16. | Getriebesteuerung | 7,5A
F17. | Motorsteuerung (MultiAir – falls vorhanden) | 15A/25A
F18. | Motorsteuerung | 15A
F18. | Motorsteuerung (MultiAir – falls vorhanden) | 5A
F19. | Klimaanlage | 7,5A
F20. | Sitzheizung (falls vorhanden) | 15A
F21. | Kraftstoffpumpenmodul | 15A
F22. | Motorsteuerung | 20A
F23. | ABS-Ventile | 20A
F24. | Fahrdynamikregelung (ESP/ESC) | 7,5A
F30. | Nebelscheinwerfer | 15A
F82. | Schiebedach / Faltdach
F83. | Kühlmittelpumpe (falls vorhanden)
F84. | Getriebesteuerung | 10A
F85. | Heckscheibenheizung
F87. | Heckscheibenheizung | 5A
F90. | Beheizbare Außenspiegel (falls vorhanden) | 5A
Im Fahrgastraum
Der Innenraum-Sicherungskasten ist in das Karosseriesteuergerät (BCM) integriert und befindet sich auf der Fahrerseite unter dem Armaturenbrett.
Abbildung: Gesamtansicht.
Belegungsplan
Nr. | Beschreibung | Ampere
F13. | Abblendlicht links, Leuchtweitenregulierung | 7,5A
F50. | Airbag-System | 7,5A
F51. | Autoradio, Klimaautomatik, Bremslichtschalter, Kupplungspedalschalter | 5A
F37. | Bremslichtschalter, Kombiinstrument | 5A
F49. | Außenspiegel, Navigationssystem (GPS), Parksensoren | 5A
F31. | Zündung, Klimaautomatik | 5A
F47. | Fensterheber Fahrertür | 20A
F12. | Abblendlicht rechts | 7,5A
F32. | Standlicht vorne und hinten, Innenraum- und Kofferraumbeleuchtung | 5A
F53. | Kombiinstrument | 5A
F38. | Zentralverriegelung | 20A
F36. | Diagnoseanschluss (OBD), Autoradio, Klimabedienteil | 10A
F43. | Scheibenwischer und Scheibenwaschpumpe | 20A
F48. | Fensterheber Beifahrertür | 20A
