Anfang März 2005 stellte der italienische Konzern die neue Generation des Modells Croma als Kombilimousine vor. Diese Generation basierte auf derselben Plattform wie der Opel Vectra und der Saab 9-3. Dieser Artikel beschreibt die Sicherungs- und Relaisbelegung des Fiat Croma (zweite Generation; Karosseriecode 194). Baujahre: 2005, 2006, 2007, 2008, 2009, 2010 und 2011.
Hier finden Sie die Einbauorte, Belegungspläne und Fotos der Sicherungskästen. „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind fett markiert.
Im Motorraum

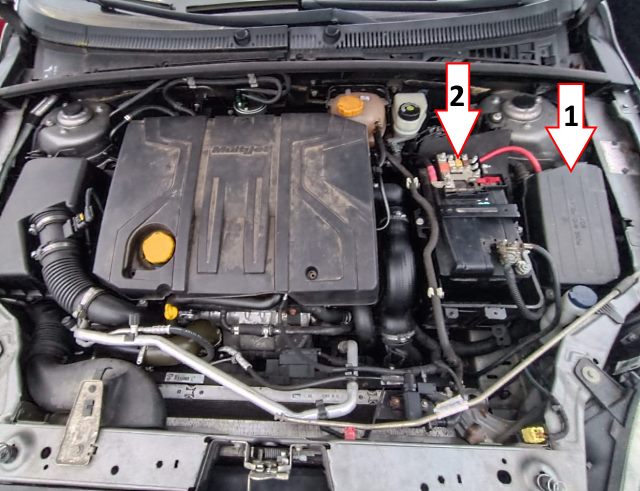

Der Hauptsicherungskasten (1) befindet sich hinter einer Schutzabdeckung nahe der Batterie. Zudem befinden sich direkt am Batterie-Pluspol die Hochstromsicherungen (2).

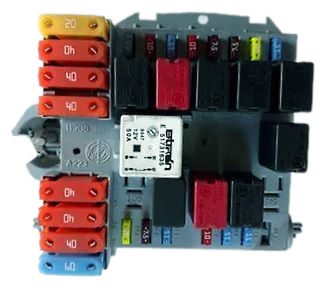

Sicherungskasten (1)
Symbolfoto.

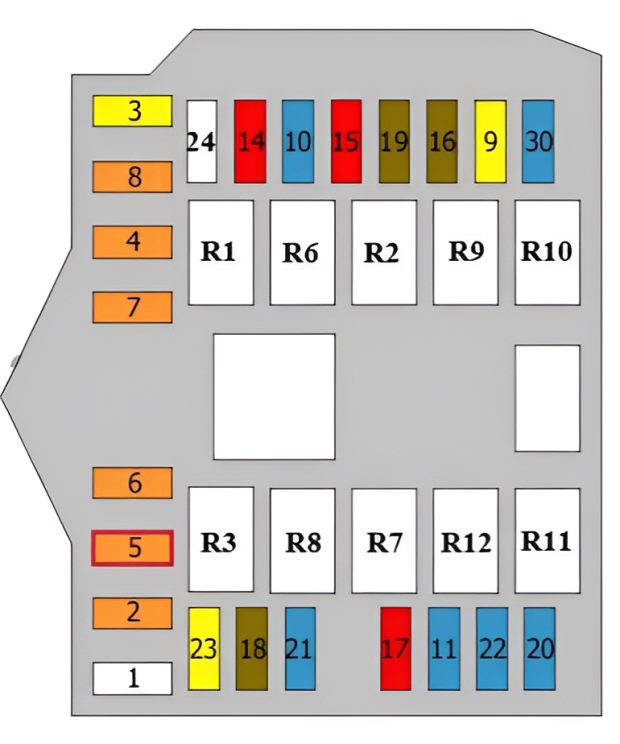

Belegungsplan
Nr. | Beschreibung | Ampere
1. | Klimaanlage (falls vorhanden) | 60A
2. | Elektrische Lenksäulenverriegelung | 40A
3. | Steuergerät für Lenksäulenverriegelung | 20A
4. | ABS-System | 40A
5. | ABS-System | 40A
6. | Motorkühlung (Kühlerlüfter) | 40A
7. | Motorkühlung (Kühlerlüfter) | 40A
8. | Relais für Klimaanlagengebläse / Klimaautomatik | 40A
9. | Scheinwerferreinigungsanlage | 20A
10. | Signalhorn (Hupe) | 15A
11. | Motorsteuerung (Bordnetzsteuergerät) | 15A
14. | Fernlicht (rechts) | 10A
15. | Fernlicht (links) | 10A
16. | Motorsteuerung
17. | Motorsteuerung | 10A
18. | Hauptrelais, Automatikgetriebe, Motorsteuergerät (Diesel) | 7,5A
19. | Elektromagnetische Kupplung des Klimakompressors | 7,5A
20. | Relais für Zusatzheizung | 30A
21. | Motorsteuerung | 15A
22. | Motorsteuergerät (Diesel) | 15A
23. | Navigationssystem, Audiosystem | 20A
24. | Automatikgetriebe | 15A
30. | Nebelscheinwerfer | 15A
Nr. | Beschreibung
R1. | Relais für Fernlicht
R2. | Relais für Signalhorn (Hupe)
R3. | Relais für Magnetkupplung (Klimakompressors)
R4. | Nicht belegt
R5. | Überbrückung (Brücke)
R6. | Relais für Klima- und Heizungsgebläse
R7. | Hauptrelais Motorsteuerung
R8. | Kraftstoffpumpenrelais (Steuerung Kraftstoffförderleitung)
R9. | Relais für Nebelscheinwerfer
R10. | Relais für Scheinwerferreinigungspumpe
R11. | Relais für Kraftstofffilterheizung
R12. | Relais für Rückfahrscheinwerfer
Hochstromsicherungen (2)

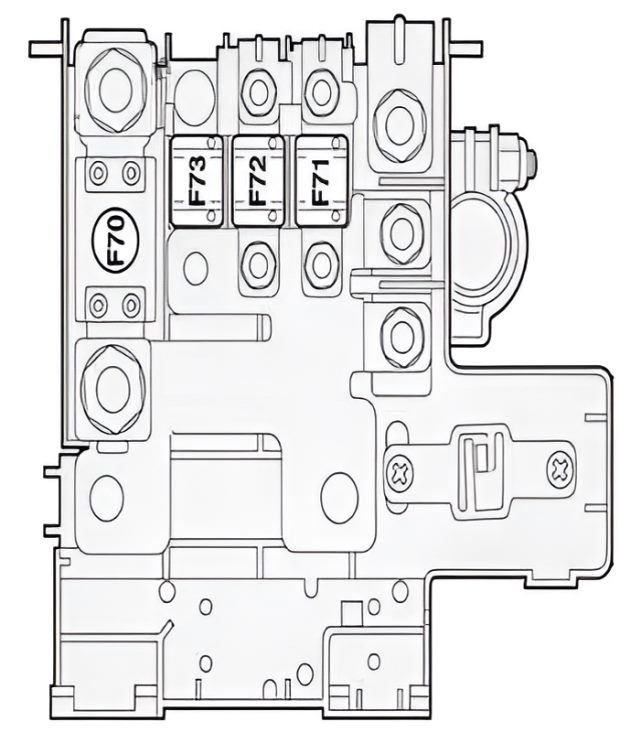

Der Sicherungshalter befindet sich direkt auf dem Pluspol der Batterie.
Belegungsplan
Nr. | Beschreibung | Stromstärke, A
F70. | Absicherung der Stromkreise im Sicherungskasten Motorraum | 150A
F71. | Absicherung der Stromkreise im Sicherungskasten Innenraum | 70A
F72. | Glühzeitsteuergerät / Glühkerzen (Multijet) | 60A
F73. | Elektrohydraulische Servolenkung | 80A
Im Innenraum

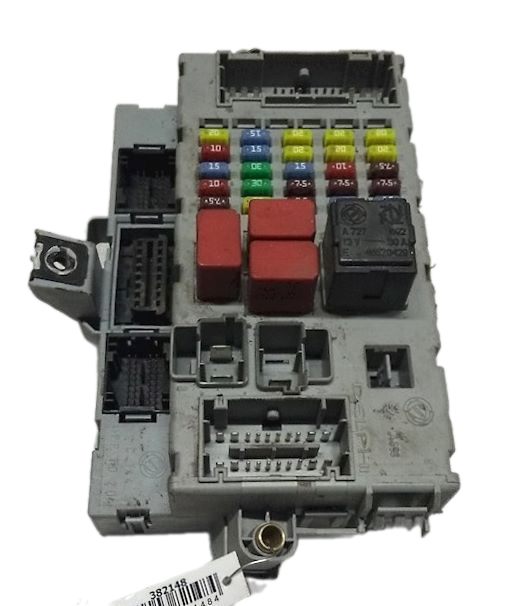

Der Sicherungskasten befindet sich hinter einer Abdeckung auf der Fahrerseite der Armaturentafel. Um Zugang zu den Sicherungen zu erhalten, lösen Sie die Schraube -A- und nehmen Sie die Abdeckung ab.
Gesamtansicht.
Belegungsplan
Nr. | Sicherungsbelegung | Stromstärke, A
F12. | Abblendlicht (rechts) | 15A
F13. | Leuchtweitenregulierung, Scheinwerfer (links), Abblendlicht (links) | 15A
F31. | Scheinwerferreinigungsanlage, Heckleuchte (rechts) | 7,5A
F32. | Tagfahrlicht, Instrumentenbeleuchtung, Heckscheiben- und Außenspiegelheizung, Türsteuergeräte (Fahrer/Beifahrer), Zündspulen | 15A
F33. | Multifunktionssteuergerät (Bordcomputer) | 20A
F34. | Sicherungs-/Relaisbox im Kofferraum | 20A
F35. | Motorsteuergerät (Diesel) | 7,5A
F36. | Anhängerkupplung, Zentralverriegelung, Instrumentenbeleuchtung | 20A
F37. | Motorsteuergerät (Diesel), Bordcomputer, Bremslichtschalter, Bremsleuchten, Fern- und Abblendlicht, ESP-Steuergerät, Leuchtweitenregulierung | 10A
F38. | Heckklappenschloss / Gepäckraum-Entriegelung | 15A
F39. | Innenraumbeleuchtung, Audiosystem, Telefonvorbereitung, Alarmanlage, Klimaanlage, OBD2-Diagnoseanschluss, Reifendruckkontrollsystem (RDKS) | 10A
F40. | Heckscheibenheizung | 30A
F41. | Heckwisch-/-waschanlage | 15A
F42. | ESP-Stabilitätskontrolle | 7,5A
F43. | Scheibenwisch-/-waschanlage (vorn) | 30A
F44. | Sicherung für Zigarettenanzünder vorn / 12V-Steckdose hinten / Zubehöranschluss | 20A
F45. | Elektrisches Schiebedach / Ausstelldach | 20A
F46. | Sonnenschutzrollo (Schiebedach) | 20A
F47. | Türsteuergerät Fahrerseite (Fensterheber, Spiegelverstellung) | 20A
F48. | Türsteuergerät Beifahrerseite (Fensterheber, Spiegelverstellung) | 20A
F49. | Tempomat, Telefonvorbereitung, Audiosystem, ESP, Navigationssystem, Parksensoren (PDC), Klimaanlage, Sitzheizung, Schiebedach, Spiegelverstellung, Alarmanlage, Abblendlichtrelais, Scheibenwisch-/-waschanlage, Instrumentenbeleuchtung, Standlicht, Kennzeichenbeleuchtung, Fahrtrichtungsanzeiger (Blinker) | 7,5A
F50. | Airbag-System (SRS) | 7,5A
F51. | Elektrische Servolenkung / Kennzeichenbeleuchtung / Reifendruckkontrollsystem (RDKS) | 7,5A
F52. | Sicherung für Zigarettenanzünder hinten, Heckwisch-/-waschanlage, Kofferraumverriegelung | 15A
F53. | Kombiinstrument (Instrumententafel)
R1. | Relais für Abblendlicht
R11. | Relais für Heckscheibenheizung
R12. | Relais für Zigarettenanzünder
R13. | Relais für Fensterheber vorn
Im Kofferraum
Der Sicherungskasten befindet sich auf der linken Seite des Kofferraums hinter der entsprechenden Revisionsklappe (Wartungsabdeckung).

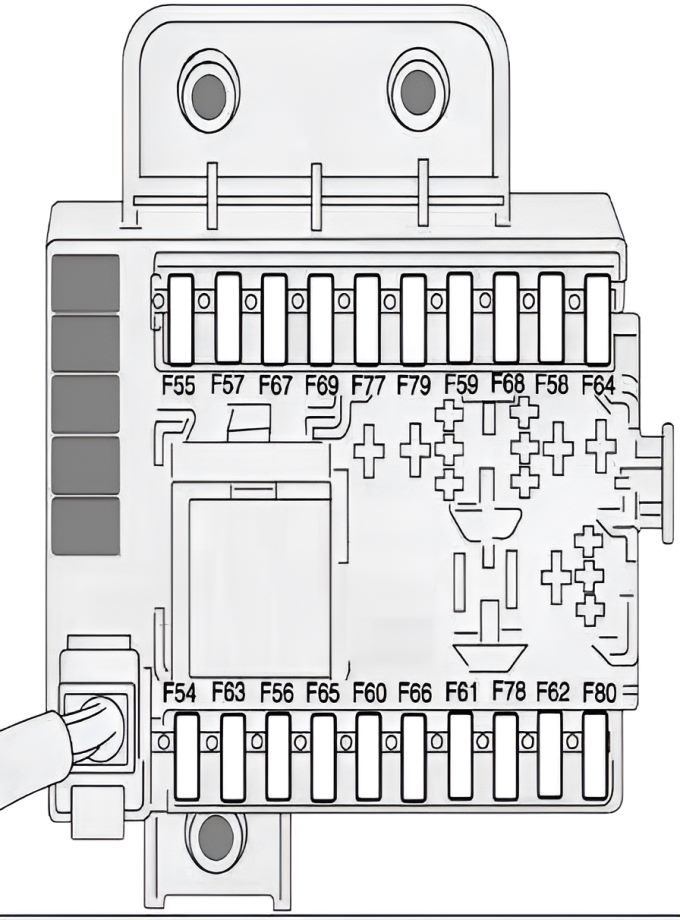

Belegungsplan
Nr. | Beschreibung | Stromstärke, A
F54. | Hi-Fi-Verstärker (Soundsystem) | 25A
F55. | Reserve
F56. | Steuergerät für elektrische Fahrersitzverstellung | 25A
F57. | Sitzheizung Fahrersitz | 7,5A
F58-F59. | Reserve
F60. | Steuergerät für elektrische Beifahrersitzverstellung | 25A
F61-F66. | Reserve
F67. | Sitzheizung Beifahrersitz | 7,5A
F68-F80. | Reserve
Fensterheber vorn +hinten
