Der Fiat Doblò ist ein Nutzfahrzeug, das seit dem Jahr 2000 vom italienischen Automobilhersteller Fiat produziert wird. Er ist in verschiedenen Karosserievarianten erhältlich – darunter als Kastenwagen (Cargo) und Hochdachkombi (Personenkraftwagen) – und wird in mehreren Ländern gefertigt. Dieser Artikel beschreibt die Sicherungs- und Relaisbelegung der ersten Generation des Fiat Doblò (Baureihe 223) für die Baujahre 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 und 2010.
Nachfolgend finden Sie die Einbauorte, Belegungspläne und Detailaufnahmen der verschiedenen Sicherungskästen. Die Positionen für „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind im Text fett hervorgehoben.
Alle elektrischen Geräte
Übersichtsplan der elektrischen und elektronischen Komponenten im Fahrzeug.
Nr. | Komponente
1. | Klimaanlagen-Steuergerät
2. | Lufttemperatursensor (hinter dem Verdampfer der Klimaanlage)
3. | Gebläsemotor für Heizung/Klimaanlage
4. | Airbag-Steuergerät (SRS)
5. | Airbag-Aufprallsensor (Crashsensor), Fahrerseite
6. | Airbag-Aufprallsensor (Crashsensor), Beifahrerseite
7. | Signalhorn / Empfänger für Diebstahlwarnanlage und Zentralverriegelung
8. | Fahrzeugbatterie
9. | Diagnoseanschluss (OBD/DLC)
10. | Sicherungs- und Relaiskasten im Motorraum
11. | Sicherungskasten im Innenraum
12. | Vorwiderstand für das Heizungsgebläse
13. | Signalhorn (Hupe)
14. | Ringantenne für die Wegfahrsperre (am Zündschloss)
15. | Trägheitsschalter / Sicherheitsschalter für die Kraftstoffabschaltung
16. | Multifunktionssteuergerät (Body Computer) und Sicherungskasten im Armaturenbrett – zuständig für: Airbag-Kontrollleuchte, Klimaanlage, Diebstahlwarnanlage, Lichtmaschine, ABS-Kontrollleuchte, Audiosystem, Zentralverriegelung, Tempomat, elektrische Fensterheber, Nebelscheinwerfer, Scheinwerfer, Leuchtweitenregulierung, Scheinwerferreinigungsanlage, beheizbare Außenspiegel, Sitzheizung, Heckscheibenheizung, Wegfahrsperre, Blinker und Warnblinkanlage, Instrumentenbeleuchtung, Kombiinstrument und dessen Warnleuchten, Innenraumbeleuchtung, Kennzeichenbeleuchtung, Servolenkung, Heckscheibenwischer und -waschanlage, Standlicht/Begrenzungsleuchten vorne und hinten, Bremsleuchten, Schiebedach, Telefonvorbereitung, Bordcomputer sowie die Scheibenwaschanlage vorne.
17. | Navigationsmodul (im Radio/Audiosystem integriert)
18. | Steuergerät für die Einparkhilfe (PDC)
19. | Ultraschallsensoren der Einparkhilfe (Stoßfänger hinten)
20. | Sitzheizungselemente
21. | Fahrgeschwindigkeitssensor (VSS) am Getriebe
22. | Waschwasserpumpe
Im Innenraum
Der Sicherungskasten im Innenraum befindet sich auf der Fahrerseite unter dem Armaturenbrett hinter einer klappbaren Schutzabdeckung.
Darstellung des Zugangs zum Sicherungskasten.
Typ 1
Gesamtansicht des Sicherungshalters.
Belegungsplan
Nr. | Beschreibung | Stromstärke (A)
1. | Unbelegt (Reserve)
2. | Elektrischer Fensterheber, Beifahrerseite vorn | 20 A
3. | Audiosystem, Mobiltelefonvorbereitung, Instrumentenbeleuchtung, elektrische Außenspiegelverstellung, Anhängerkupplung, Beleuchtung der Sitzheizungsschalter, Gurtwarner-Relais | 7,5 A
4. | Unbelegt (Reserve)
5. | Abblendlicht links, Leuchtweitenregulierung | 10 A
6. | Unbelegt (Reserve)
7. | Unbelegt (Reserve)
8. | Bremsleuchten, dritte Bremsleuchte, Instrumentenbeleuchtung und Kontrollleuchten (Zündungsplus / Klemme 15) | 10 A
9. | ABS-Steuergerät (Zündungsplus / Klemme 15), Kofferraumbeleuchtung, Innenraumbeleuchtung | 10 A
10. | Abblendlicht rechts | 10 A
11. | Sitzheizung | 15 A
12. | Elektrischer Fensterheber, Fahrerseite vorn | 20 A
13. | Außenbeleuchtung (Hauptlichtschalter) | 15 A
14. | Airbag-System (SRS) | 7,5 A
15. | Kennzeichenbeleuchtung, Instrumentenbeleuchtung | 7,5 A
16. | Heckscheibenwischer | 15 A
17. | Außenspiegelheizung | 7,5 A
18. | Scheibenwischer und Waschwasserpumpe für die Frontscheibe, Waschwasserpumpe für die Heckscheibe | 30 A
19. | Heckscheibenheizung | 30 A
20. | Sicherung für Zigarettenanzünder / 12V-Steckdose | 20 A
21. | Subwoofer (Audiosystem) | 15 A
22. | Audiosystem, Mobiltelefonvorbereitung, OBD-Diagnosesteckdose | 10 A
23. | Zentralverriegelung | 20 A
24. | Blinker, Warnblinkanlage, Kombiinstrument und Warnleuchten (Dauerplus / Klemme 30) | 10 A
25. | Kraftstoffpumpenrelais, Gebläserelais, Spannungsversorgung für Heizungs- und Klimaanlagensteuerung, Rückfahrscheinwerfer | 7,5 A
Nr. | Relaisbelegung
R1. | Scheinwerfer-Hauptrelais
R2. | Relais für Außenspiegelheizung
R3. | Relais für Heckscheibenheizung
R4. | Relais für Abblendlicht
Typ 2

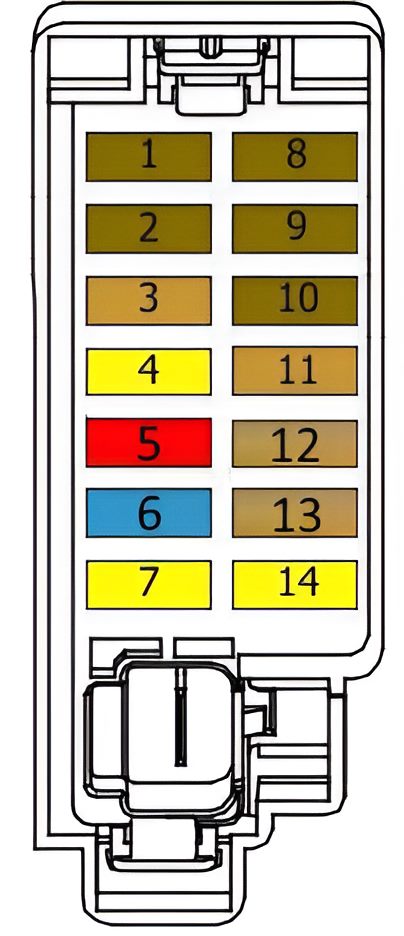

Zweite Ausführungsvariante des Innenraum-Sicherungskastens.
Belegungsplan
Nr. | Beschreibung | Stromstärke (A)
1. | Scheinwerfer rechts | 7,5 A
2. | Kofferraumbeleuchtung | 7,5 A
3. | Kombiinstrument | 5 A
4. | Zentralverriegelung | 20 A
5. | Autoradio, Klimaanlage, OBD-Diagnosestecker, Bluetooth-Steuergerät (Blue&Me) | 10 A
6. | Scheibenwaschanlage (Front- und Heckscheibe) | 15 A
7. | Elektrischer Fensterheber, Beifahrerseite | 20 A
8. | Abblendlicht, Scheinwerfer-Leuchtweitenregulierung | 7,5 A
9. | Airbag-System (SRS) | 7,5 A
10. | Bremsleuchten, Autoradio, elektrische Außenspiegel, Klimaanlage, Bluetooth-Steuergerät (Blue&Me) | 7,5 A
11. | Kombiinstrument, Bremsleuchten | 5 A
12. | Kombiinstrument, Zigarettenanzünder-Spannungsversorgung, Rückfahrscheinwerferschalter, Parksensoren, elektrisches Schiebedach | 5 A
13. | Steuerleitung zum Verteilerblock im Motorraum | 5 A
14. | Elektrischer Fensterheber, Fahrerseite | 20 A
Im Motorraum
Der Sicherungskasten befindet sich direkt neben der Fahrzeugbatterie. Zum Öffnen müssen die drei Halteclipse eingedrückt und die Schutzabdeckung nach oben abgezogen werden.
Typ 1
Darstellung des Zugangs zum Sicherungskasten im Motorraum.
Belegungsplan
Nr. | Beschreibung | Stromstärke (A)
F1. | Hauptrelais Zündung (Zündungszubehör) | 40 A
F2. | Hauptstromversorgung Innenraum: Relais für Außenbeleuchtung, Relais für Außenspiegelheizung, Relais für Heckscheibenheizung, Audiosystem, Telefon, Navigationssystem, Make-up-Spiegel-Beleuchtung, Handschuhfachleuchte, Kofferraumleuchte, OBD-Diagnoseanschluss | 70 A
F3. | Kühlerlüftermotor – Stufe 1 (niedrige Drehzahl) [außer 1.9 D] | 30 A
F4. | Kühlerlüftermotor – Stufe 2 (hohe Drehzahl) [außer 1.9 D] | 40 A
F5. | Glühzeitsteuergerät / Glühkerzen (Diesel) | 60 A
F6. | Antiblockiersystem (ABS-Hydraulikpumpe) | 50 A
F7. | Zündschloss (Hauptstromversorgung) | 20 A
F8. | Motorsteuergerät (ECU) – Dauerplus / Klemme 30 | 7,5 A
F9. | Kraftstoffpumpe / Kraftstoffpumpenrelais | 15 A
F10. | Kraftstoffpumpe (Dieselmotoren) | 7,5 A
F11. | Sicherung für die Kraftstoffpumpe (1.2 / 1.6 Benzinmotoren) | 20 A
F12. | Drehzahlmesser / Zündspulen (je nach Motorisierung) | 15 A
F13. | Unbelegt
F14. | Kraftstofffilterheizung (Diesel) | 20 A
F15. | Fernlicht links | 10 A
F16. | Gebläsemotor für Motorkühlung / Innenraumklimatisierung | 30 A
F17. | Fernlicht rechts | 10 A
F18. | Signalhorn (Hupe) | 15 A
F19. | Klimaanlagenkompressor | 7,5 A
F20. | Motorsteuerungs-Komponenten | 7,5 A
F21. | Nebelscheinwerfer | 15 A
F22. | Unbelegt
Nr. | Relaisbelegung
1. | Relais für Fernlicht
2. | Relais für Heizungs-/Klimagebläse
3. | Relais für Signalhorn (Hupe)
4. | Relais für Nebelscheinwerfer
5. | Unbelegt
6. | Relais für Kühlerlüfter (Motorkühlung)
7. | Relais für Magnetkupplung (Klimakompressor)
8. | Relais für Kühlerlüfter
9. | Kraftstoffpumpenrelais (Benzinpumpe)
10. | Hauptrelais Motorsteuerung (ECU)
11. | Unbelegt
12. | Relais für Motorsteuerung
Typ 2
Zweite Ausführungsvariante des Sicherungs- und Relaiskastens im Motorraum.
Belegungsplan
Nr. | Beschreibung | Stromstärke (A)
1a. | Elektrischer Fensterheber hinten rechts | 20 A
1b. | Hauptsicherung für Zusatzverbraucher / Zubehör | 50 A
2. | Vakuumpumpe (Bremsanlage) | 40 A
3. | Steuergerät für Glühkerzen (Diesel) | 50 A / 60 A
4. | Elektrischer Fensterheber hinten links | 20 A
5. | Karosseriesteuergerät (Body Computer / BCM) | 60 A
6. | Kühlerlüfter – Stufe 1 (niedrige Drehzahl) | 30 A
7. | Zündschloss | 20 A
8. | Kühlerlüfter – Stufe 2 (hohe Drehzahl) | 30 A
9. | Zusatzheizung (PTC) | 50 A
10. | Scheinwerferreinigungsanlage | 20 A
11. | Innenraumgebläse (Klimaanlage) | 40 A
12. | Motorsteuergerät (ECU) | 15 A / 20 A
13. | Motorsteuergerät (ECU) | 10 A
14. | Motorsteuergerät (ECU) | 10 A
15. | ABS-/ESP-Steuergerät | 20 A
16. | Zusatzheizung | 30 A
17. | Kraftstoffpumpe | 15 A
18. | Motorsteuergerät (ECU) – Elektronikversorgung | 7,5 A
19. | Nebelscheinwerfer | 15 A
20. | Nicht belegt
21. | Magnetkupplung für Klimakompressor | 7,5 A
22. | Steuergerät für Hecktür / Heckklappe | 10 A
23. | Fernlicht | 15 A
24. | Außenspiegelheizung | 7,5 A
25. | Heckscheibenheizung | 30 A
26. | 12V-Steckdose im Innenraum | 30 A
27. | Zusatzsteckdose / Anhängerkupplung | 30 A
28. | Batteriesensor (IBS) | 5 A
29. | Motorsteuerung / Zündungsplus | 7,5 A
30. | Servolenkung, ABS-/ESP-Steuergerät (Signal) | 5 A
31. | Signalhorn (Hupe) | 10 A
R1. | Relais für Lastabschaltung (Sitzheizung, 12V-Steckdose, Innenraumgebläse)
R2. | Relais für Kühlerlüfter (hohe Drehzahl)
R3. | Relais für Scheinwerferreinigungsanlage
R4. | Relais für Signalhorn (Hupe)
R5. | Relais für Kühlerlüfter (niedrige Drehzahl)
R6. | Relais für Heckscheiben- und Außenspiegelheizung
R7. | Hauptrelais Motorsteuerung
R8. | Kraftstoffpumpenrelais (Benzinpumpe)
R9. | Anlasserrelais (Startersignal) oder unbelegt
R10. | Relais für Nebelscheinwerfer
R11. | Relais für Klimakompressor
R12. | Relais für Fernlicht
R13. | Anlasserrelais (Startersignal) oder unbelegt
