Der Fiat Ducato wurde in folgenden Karosserievarianten angeboten: Kastenwagen, Pritschenwagen und Kleinbus. Er war mit Motoren mit 2,3 und 3,0 Litern Hubraum ausgestattet. Im Jahr 2014 erhielt das Fahrzeug ein Facelift. Dieser Artikel beschreibt die Sicherungsbelegung des Fiat Ducato III (dritte Generation; Modellpflege; Werksindex 290/295) für die Baujahre 2014 bis 2022.
Hier finden Sie Einbauorte, Belegungspläne und Fotos der Sicherungsträger. „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind fett markiert.
Im Motorraum

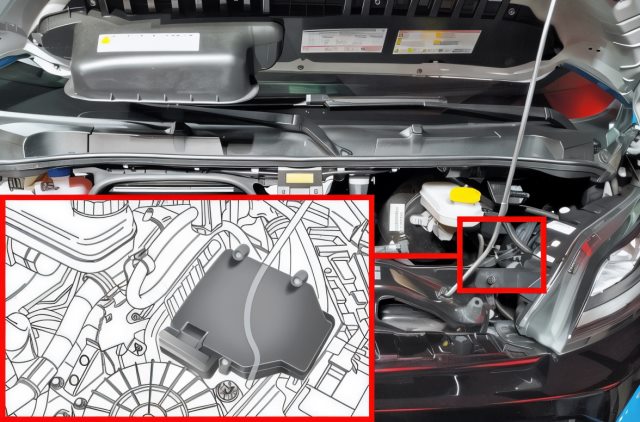

Der Sicherungskasten befindet sich im Motorraum auf der rechten Seite hinter der Schutzabdeckung.

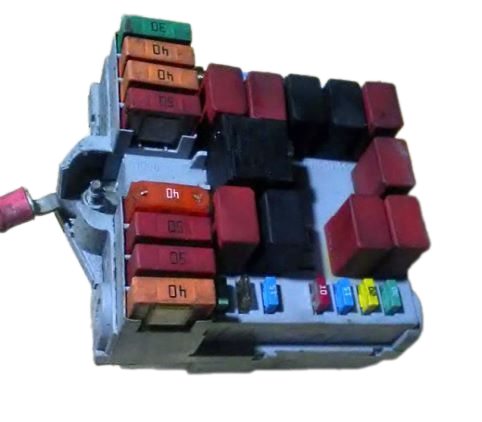

Gesamtansicht.
Belegungsplan
Nr. | Beschreibung | Absicherung (A)
F03. | Zündschloss | 30A
F04. | Beheizter Kraftstofffilter | 40A
F05. | Verdampfergebläse / Innenraumgebläse mit Webasto-Standheizung, Hydraulikpumpe des automatisierten Schaltgetriebes (+ Batterie) | 20A / 50A
F06. | Kühlerlüfter (hohe Stufe) | 40A / 60A
F07. | Kühlerlüfter (niedrige Stufe) | 40A / 50A / 60A
F08. | Innenraumgebläse | 40A
F09. | 12-V-Steckdose hinten | 15A
F10. | Signalhorn | 15A
F14. | 12-V-Steckdose | 15A
F15. | Zigarettenanzünder | 15A
F18. | Motorsteuergerät, Getriebesteuergerät (automatisiertes Schaltgetriebe) | 7,5A
F19. | Klimakompressor | 7,5A
F20. | Scheibenwischer | 30A
F21. | Kraftstoffpumpe (Kraftstofffördermodul)
F24. | Zusatzbedienfeld, Außenspiegelverstellung und -anklappfunktion | 7,5A
F30. | Beheizbare Außenspiegel | 15A
Videoanleitung für den Zugang zum Sicherungskasten.
Im Innenraum
Hier befinden sich zwei Sicherungskästen, die für die Absicherung der elektrischen Schaltkreise des Fahrzeugs zuständig sind.

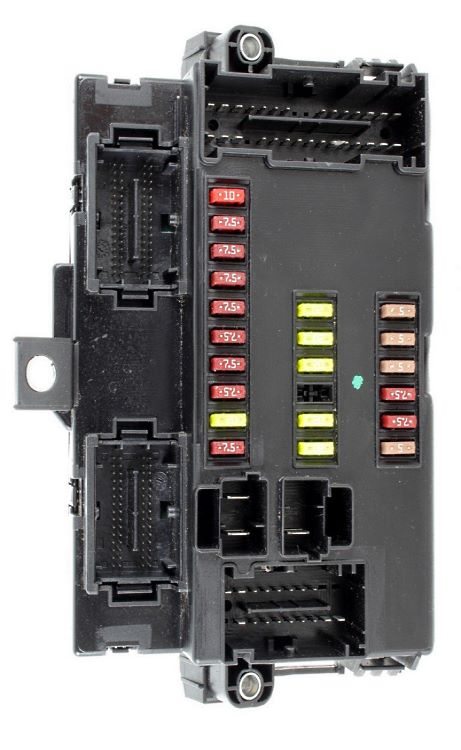

Sicherungskasten Nr. 1

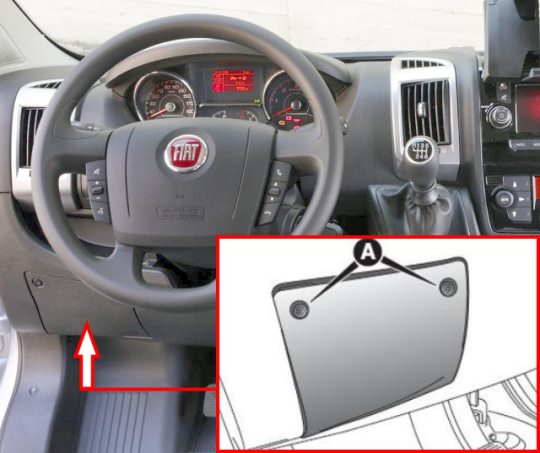

Dieser befindet sich auf der linken Seite des Armaturenbretts. Um Zugang zu den Sicherungen zu erhalten, lösen Sie die Befestigungsschrauben (A) und nehmen die Abdeckung ab.
Beispielabbildung.
Belegungsplan
Nr. | Beschreibung | Absicherung (A)
F12. | Abblendlicht rechts | 7,5A
F13. | Abblendlicht links | 7,5A
F31. | Relaisspulen im Motorraum- und Armaturenbrett-Sicherungskasten | 5A
F32. | Innenraumbeleuchtung | 7,5A
F33. | Batteriesensor (Modelle mit Start-Stopp-System) | 7,5A
F34. | Innenraumbeleuchtung Kleinbus (Notbeleuchtung) | 7,5A
F36. | Autoradio, Klimaanlage, Alarmanlage, Fahrtenschreiber, Steuergerät zur Batterietrennung, Zeitschaltuhr für Webasto-Standheizung | 10A
F37. | Bremslichtschalter, dritte Bremsleuchte, Kombiinstrument | 7,5A
F38. | Zentralverriegelung | 20A
F43. | Scheibenwischer | 20A
F47. | Elektrischer Fensterheber Fahrerseite | 20A
F48. | Elektrischer Fensterheber Beifahrerseite | 20A
F49. | Einparkhilfe-Steuergerät, Autoradio, Multifunktionslenkrad, Mittelkonsole, linke Schalterleiste, Zusatzkonsole, Steuergerät zur Batterietrennung | 5A
F51. | Klimaanlage, Steuergerät der Servolenkung, Rückfahrleuchte, Wassersensor im Kraftstofffilter, Luftmassenmesser, Fahrtenschreiber | 5A
F53. | Kombiinstrument | 7,5A
F89. | Nicht belegt
F90. | Fernlicht links | 7,5A
F91. | Fernlicht rechts | 7,5A
F92. | Nebelscheinwerfer links | 7,5A
F93. | Nebelscheinwerfer rechts | 7,5A
Sicherungskasten Nr. 2
Dieser befindet sich in der Mittelkonsole auf der Beifahrerseite. Um Zugang zu erhalten, muss die Schutzverkleidung demontiert werden.
Belegungsplan
Nr. | Beschreibung | Absicherung (A)
F54. | Nicht belegt
F55. | Sitzheizung | 15A
F56. | 12-V-Steckdose im Fond | 15A
F57. | Zusatzheizung unter dem Sitz | 10A
F58. | Heckscheibenheizung links | 15A
F59. | Heckscheibenheizung rechts | 15A
F60. | Nicht belegt
F61. | Nicht belegt
F62. | Nicht belegt
F63. | Stellmotor der Fahrgastraum-Zusatzheizung | 10A
F64. | Nicht belegt
F65. | Gebläse der Fahrgastraum-Zusatzheizung | 30A
