Der Fiat Idea ist ein Kompaktvan, der ab 2003 vom italienischen Automobilhersteller produziert wurde. Das Fahrzeug basiert auf der Plattform „Project 188“, die auch für die zweite Generation des Fiat Punto verwendet wurde. Dieser Artikel beschreibt die Sicherungs- und Relaisbelegung des Fiat Idea (erste Generation, Typ 135) für die Modelljahre 2003 bis 2012.
Nachfolgend finden Sie die Einbauorte, Belegungspläne und Abbildungen der Sicherungskästen. Die Positionen für „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind zur besseren Orientierung fett markiert.
Im Motorraum
Im Motorraum befinden sich – je nach Ausstattung – ein oder zwei zentrale Sicherungs- und Relaisboxen zur Absicherung der elektrischen Verbraucher.
Sicherungskasten Nr. 1

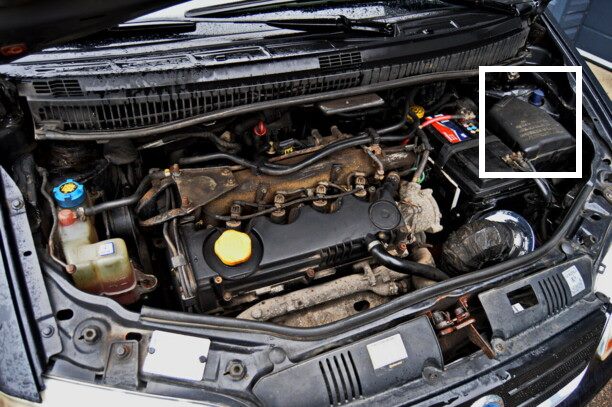

Der Sicherungskasten ist im Bereich der Starterbatterie montiert. Zum Öffnen des Gehäuses die seitlichen Halteklammern entriegeln und den Deckel abnehmen.

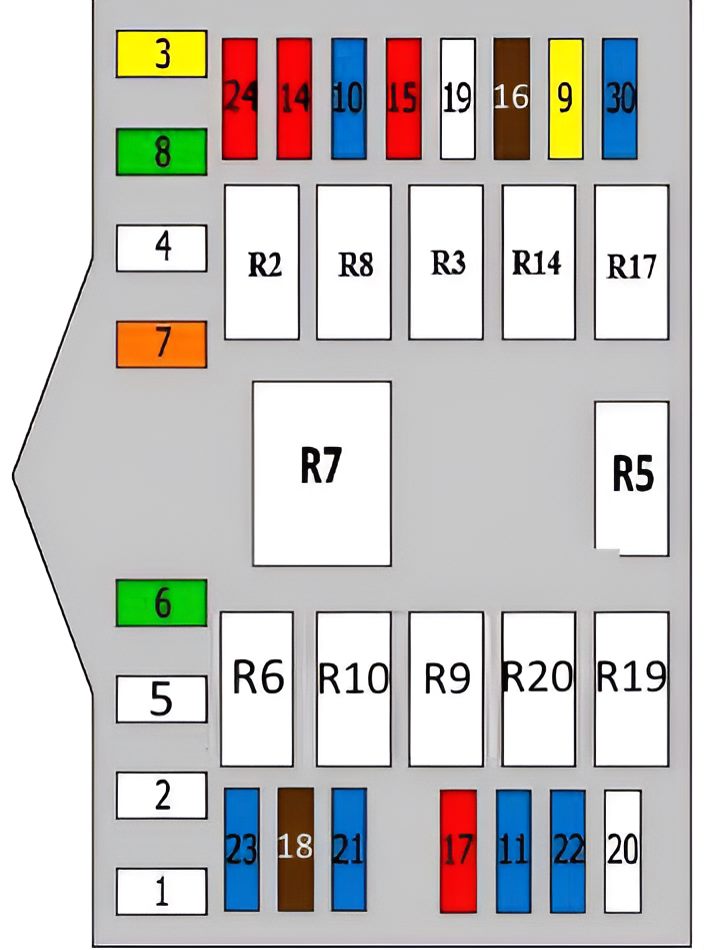

Exemplarische Darstellung der Baueinheit.
Belegungsplan
Nr. | Beschreibung | Ampere
1. | Hauptversorgung Innenraum-Sicherungskasten (Sicherungen 32/36/38/39/53, Relais 1/11-12, Karosseriesteuergerät) | 70A
2. | Elektrische Servolenkung (EPS) | 70A
3. | Zündschloss | 20A
4. | Hauptversorgung Innenraum-Sicherungskasten (Sicherungen 54/58, Relais 13) | 50A
5. | ABS-Steuergerät | 60A
6. | Kühlerlüfter (erste Stufe) | 30A
7. | Kühlerlüfter (zweite Stufe) | 40A/50A
8. | Heizungs-/Klimagebläse | 30A
9. | Scheinwerferreinigungsanlage (SRA) | 20A
10. | Signalhorn (Hupe) | 15A
11. | Motorsteuerung – Komponenten | 15A
14. | Fernlicht (rechts) | 10A
15. | Fernlicht (links) | 10A
16. | Klimakompressor, Motorsteuergerät, Kraftstoffpumpe, Getriebesteuerung „Selespeed“ | 7,5A
17. | Motorsteuerung | 10A
18. | Motorsteuerung, Kühlerlüfter-Ansteuerung (bei zwei Lüftern) | 7,5A
19. | Magnetkupplung Klimakompressor | 7,5A
20. | Kraftstofffilterheizung (Diesel) | 30A
21. | Kraftstofffördereinheit (Sicherung Kraftstoffpumpe) | 15A
22. | Motorsteuerung (Benzin) | 15A
23. | Getriebesteuerung „Selespeed“ | 15A
24. | Elektrische Servolenkung (EPS) | 7,5A/10A
30. | Nebelscheinwerfer vorn | 15A
Nr. | Relais-Belegung
R2. | Fernlicht
R3. | Signalhorn (Hupe)
R5. | Magnetkupplung Klimakompressor
R6. | Kühlerlüfter (erste Stufe)
R7. | Kühlerlüfter (zweite Stufe)
R8. | Gebläse Heizung/Klimaanlage
R9. | Motorsteuerung (Hauptrelais)
R10. | Kraftstoffpumpenrelais
R14. | Nebelscheinwerfer
R17. | Scheinwerferreinigungsanlage (SRA)
R19. | Kraftstofffilterheizung (Diesel)
Sicherungskasten Nr. 2
Je nach Fahrzeugkonfiguration ist ein zusätzlicher Sicherungshalter im Motorraum verbaut.
Belegungsplan
F1. | Hydraulikpumpe Getriebesteuerung „Selespeed“ | 30A
F2/F3. | Reserve
F4. | Vorglühanlage (Glühkerzen) – Diesel | 50A
1. | Relais Getriebesteuerung „Selespeed“
Im Innenraum
Die Zentralelektrik befindet sich fahrerseitig hinter der Armaturenbrettverkleidung. Zum Zugriff ist die Abdeckung zu entnehmen. Bei Rechtslenker-Modellen befindet sich die Einheit hinter dem Handschuhfach auf der Beifahrerseite.
Übersicht der Sicherungseinheit.
Belegungsplan
Nr. | Beschreibung | Ampere
12. | Abblendlicht (rechts) | 15A
13. | Abblendlicht (links), Leuchtweitenregulierung | 15A
31. | SRA, Gebläserelais, Karosseriesteuergerät, Rückfahrlicht | 7,5A
32. | Türsteuergerät (Fahrer), Schalterbeleuchtung Fensterheber | 15A
33./34. | Türsteuergerät (hinten) | 20A
35. | Bremslichtschalter, Tempomat | 7,5A
36. | Türsteuergerät (Fahrer), Anhängersteckdose (Vorrüstung) | 20A
37. | Bremslichtschalter, Kombiinstrument, Karosseriesteuergerät | 10A
38. | Heckklappenentriegelung | 15A
39. | Klimasteuergerät, Audiosystem, OBD-Diagnose, Innenlicht, Navigationssystem, Telefon, RDKS | 10A
40. | Heckscheibenheizung | 30A
41. | Spiegelverstellung/-heizung | 7,5A
42. | ABS-Steuergerät | 7,5A
43. | Scheibenwischer/Waschanlage (vorn/hinten) | 30A
44. | 12V-Steckdose (Mittelkonsole), Sicherung Zigarettenanzünder | 20A
45. | Sitzheizung vorn | 15A
46. | 12V-Steckdose (Kofferraum) | 20A
47./48. | Türsteuergerät (Fahrer/Beifahrer) | 20A
49. | Klimaanlage, Sensorik, Spiegel, Sitzheizung, Telefon, PDC, Regensensor, Lenkradfernbedienung, Schiebedach | 7,5A
50. | Airbag-System (SRS) | 7,5A
51. | Reifendruckkontrollsystem, Getriebemodus-Wahlschalter „Selespeed“ | 7,5A
52. | Wisch-Wasch-Bedieneinheit | 15A
53. | Fahrtrichtungsanzeiger (Blinker), Kombiinstrument | 10A
54. | Audioverstärker (Hi-Fi) | 15A/25A
58. | Elektrisches Schiebedach | 20A
R1. | Abblendlichtrelais
R11. | Zeitrelais Heckscheibenheizung/Spiegelheizung
R12./R13. | Zündungsplus-Relais (Klemme 15)
