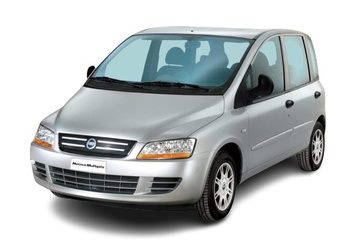

Der Fiat Multipla ist ein Kompaktvan des italienischen Automobilherstellers Fiat, der von 1998 bis 2010 gebaut wurde. Er basiert auf der Plattform des Fiat Brava. Besondere Merkmale des Fahrzeugs sind seine markante Fahrzeugbreite und die drei Sitzplätze in der vorderen Sitzreihe. Ein ähnliches Raumkonzept wurde später auch beim Honda FR-V umgesetzt. Dieser Artikel beschreibt die Sicherungs- und Relaisbelegung des Fiat Multipla (erste Generation; Werkscode 186) für die Baujahre 2004 bis 2011.
Hier finden Sie die Einbauorte, Belegungspläne und Abbildungen der Sicherungskästen. Die Belegungen für den „Zigarettenanzünder“ und die „Kraftstoffpumpe“ sind im Text fett hervorgehoben.
Im Motorraum
In diesem Bereich befinden sich drei Sicherungs- und Relaisblöcke, die zur Absicherung der elektrischen Stromkreise des Fahrzeugs dienen.
Sicherungskasten Nr. 1
Dieser befindet sich auf der rechten Seite des Motorraums hinter einer Schutzabdeckung.

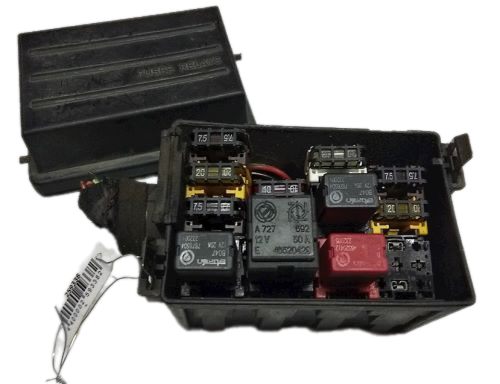

Gesamtansicht des Sicherungskastens.
Belegungsplan
Nr. | Beschreibung | Stromstärke (A)
F1. | Zusatzheizung (Zuheizer) | 20 A
F2. | Wegfahrsperre | 7,5 A
F3. | Motorsteuerung (Euro 3) | 10 A
F4. | Antiblockiersystem (ABS) | 10 A
F5. | Motorsteuerung | 20 A
F6. | Scheinwerferreinigungsanlage | 20 A
F7. | Motorsteuerung, Wegfahrsperre | 7,5 A
1. | Relais für die Kraftstoffpumpe
2. | Relais für Kühlerlüfter (Motorkühlung)
3. | Relais für Kühlerlüfter (Motorkühlung)
4. | Relais für Scheinwerferreinigungsanlage
5. | Relais für Magnetkupplung (Klimakompressor)
6. | Relais für Kraftstoffvorwärmung
Sicherungskasten Nr. 2
Er befindet sich an der Spritzwand zum Innenraum.
Nr. | Beschreibung | Stromstärke (A)
41. | Kühlerlüfter (Ausführung mit Heizung) | 40 A
41. | Kühlerlüfter (Ausführung mit Klimaanlage) | 50 A
42. | Glühkerzen (Vorglühanlage) | 60 A
43. | Antiblockiersystem (ABS) | 60 A
Hochstromsicherungen
Diese befinden sich direkt neben der Fahrzeugbatterie.
Belegungsplan
F1. | Hauptabsicherung für den Innenraum-Sicherungskasten | 80 A
F2. | Fensterheberrelais, Sicherungs- und Relaiskasten Innenraum, Abblendlichtrelais, Relais für Hilfszündstromkreise | 60 A
F3. | Zündschloss | 30 A
F4. | Motorsteuergerät | 30 A
F5. | Unbelegt
Separate Relaismodule
Einige Relais sind separat an folgenden Positionen untergebracht:
J35. | Kühlerlüfter
J34. | Klimakompressor
B57. | Taxi-Ausstattung | 7,5 A
B8. | Kühlerlüfter | 30/40 A
B7. | ABS/ESP | 60 A
Im Innenraum
Dieser befindet sich auf der Fahrerseite hinter dem dortigen Ablagefach.

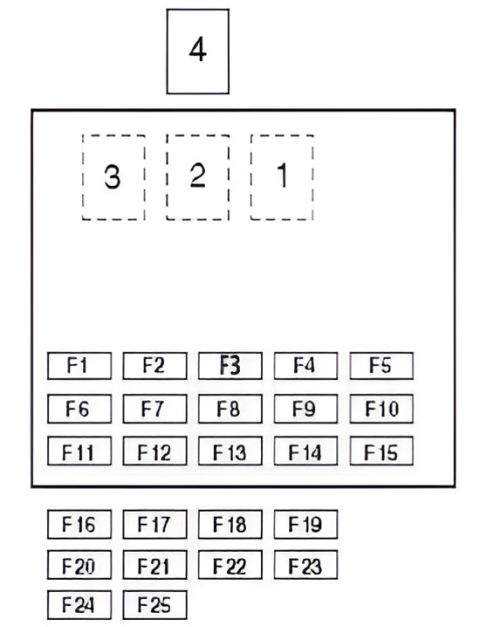

Belegungsplan
Nr. | Beschreibung | Nennstrom (A)
F1. | Fernlicht rechts | 10 A
F2. | Fernlicht links | 10 A
F3. | Elektrische Fensterheber, Kombischalter, Nebelschlussleuchte, Schiebedach, Navigationssystem | 20 A
F4. | Abblendlicht links | 10 A
F5. | Innenraumgebläse (Heizung/Klimaanlage) | 30 A
F6. | Beleuchtung für Radio/Audioanlage, Zigarettenanzünder und Navigationssystem; Kennzeichenleuchte rechts, Rückleuchte rechts | 10 A
F7. | Beleuchtung der Heizungsregelung, Kennzeichenleuchte links, Rückleuchte links | 10 A
F8. | Leuchtweitenregulierung, Abblendlicht rechts | 10 A
F9. | Magnetkupplung (Klimakompressor), Zigarettenanzünder | 15 A
F10. | Scheinwerferreinigungsanlage, Scheibenwischer und -wascher (vorn/hinten) | 20 A
F11. | Signalhorn (Hupe) | 20 A
F12. | Alarmanlage, Sensor für Zentralverriegelung, Audiosystem, Diagnoseanschluss (OBD/DLC), Innenleuchten, Kombiinstrument, Instrumentenbeleuchtung, Telefon | 10 A
F13. | Airbag, Alarmanlage, Antiblockiersystem (ABS), Audiosystem, Kupplungspedalschalter (Diesel), Kontrollleuchten, Kombiinstrument, Einparkhilfe (PDC), Rückfahrscheinwerfer, Bremsleuchten, Telefon | 15 A
F14. | Kontrollleuchten und Blinker für Alarmanlage | 10 A
F15. | Beheizbare Außenspiegel, Heckscheibenheizung | 30 A
F16. | Relais für Hilfszündstromkreise | 7,5 A
F17. | Umluftmotor (Klimaanlage), elektrische Außenspiegel, Relais für Innenraumgebläse | 7,5 A
F18. | Zentralverriegelung | 20 A
F19. | Zubehörsteckdose (12 V) | 25 A
F20. | Nebelscheinwerfer | 15 A
F21. | Elektrische Sitzverstellung | 25 A
F22. | Spiegelheizung | 7,5 A
F23. | Airbag | 7,5 A
F24. | Elektrische Fensterheber hinten | 25 A
F25. | Navigationssystem, Kühlbox, Schiebedach | 25 A
1. | Relais 1 für Hilfszündstromkreise
2. | Relais für Heckscheibenheizung
3. | Relais für Signalhorn (Hupe)
4. | Relais 2 für Hilfszündstromkreise
