Die ersten Bilder des Fahrzeugs wurden im November 2008 veröffentlicht, wichen jedoch noch deutlich von der Studie ab, die im März 2011 auf dem Genfer Auto-Salon als „Konzept“ präsentiert wurde. Die Serienversion debütierte im Februar 2012 und wurde im März desselben Jahres auf dem Genfer Auto-Salon offiziell vorgestellt. Dieser Artikel beschreibt die Sicherungs- und Relaisbelegung des Ford B-Max (erste Generation; interne Bezeichnung B232) für die Baujahre 2012, 2013, 2014, 2015, 2016, 2017 und 2018.
Hier finden Sie die Einbauorte, Belegungspläne und Fotos der Sicherungskästen. Die Positionen für „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind fett hervorgehoben.
Im Motorraum
Der Sicherungskasten befindet sich in der Nähe der Batterie hinter der Abdeckung.
Um Zugang zu erhalten, muss die Schutzabdeckung abgenommen werden.

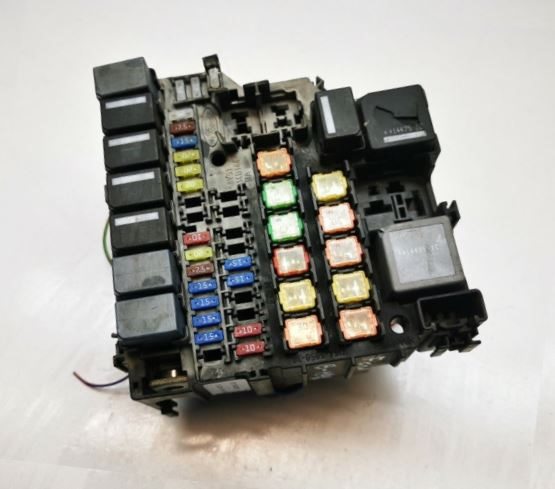

Gesamtansicht.
Belegungsplan
Nr. | Beschreibung | Ampere
R1. | Kühlerlüfter
R2. | Nicht belegt
R3. | Motorsteuergerät (PCM)
R4. | Fernlicht
R5. | Nicht belegt
R6. | Nicht belegt
R7. | Kühlerlüftermotor
R8. | Anlasser
R9. | Klimakompressorkupplung
R10. | Nebelscheinwerfer
R11. | Kraftstoffpumpenmodul (Sicherung der Benzinpumpe) oder Kraftstoffvorwärmung (Diesel)
R12. | Rückfahrscheinwerfer
R13. | Innenraumgebläse
1. | Antiblockiersystem (ABS), Elektronisches Stabilitätsprogramm (ESP) | 30A/40A
2. | Kühlerlüfter (hohe Drehzahl) | 60A
3. | Kühlerlüfter (niedrige Drehzahl) | 30A/40A
4. | Innenraumgebläse | 30A
5. | Stromversorgung Sicherungskasten Innenraum (Dauerplus / Klemme 30) | 60A
6. | Karosseriesteuergerät (BCM) | 30A
7. | Stromversorgung Sicherungskasten Innenraum (Zündungsplus / Klemme 15) | 60A
8. | Glühkerzen und Getriebesteuergerät (DPS6) | 60A / 50A
9. | Beheizbare Windschutzscheibe (links) | 40A
10. | Beheizbare Windschutzscheibe (rechts) | 40A
11. | Anlasserrelais | 30A
12. | Fernlicht links | 10A
13. | Fernlicht rechts | 10A
14. | Zusatzwasserpumpe | 15A
15. | Zündspule | 20A
16. | Motorsteuergerät (PCM), Kühlerlüfterrelais | 15A
17. | Beheizte Lambdasonden (Benzinmotoren) / Motorsteuerungsmodul (Dieselmotoren) | 15A
18. | Nicht belegt
19. | Klimaanlagen-Bedieneinheit | 7,5A
20. | Nicht belegt
21. | Nicht belegt
22. | Stromversorgung Lichtschalter (Dauerplus) | 15A
23. | Nebelscheinwerfer | 15A
24. | Blinker | 15A
25. | Außenbeleuchtung links | 15A
26. | Außenbeleuchtung rechts | 15A
27. | Motorsteuergerät (PCM) | 7,5A
28. | Antiblockiersystem (ABS), Elektronisches Stabilitätsprogramm (ESP) | 20A
29. | Klimakompressorkupplung | 10A
30. | Nicht belegt
31. | Nicht belegt
32. | Signalhorn, Batteriemanagementsystem, Keyless Entry | 20A
33. | Beheizbare Heckscheibe | 20A
34. | Kraftstoffpumpenrelais, Kraftstoffvorwärmung (Diesel) | 20A
35. | Diebstahlwarnanlage (Kategorie 1) | 15A
36. | Getriebesteuergerät (TCM) | 7,5A
37. | Türsteuergerät vorne links | 25A
38. | Türsteuergerät vorne rechts | 25A
39. | Türsteuergerät hinten links | 25A
40. | Türsteuergerät hinten rechts | 25A
Videoanleitung für den Zugang zum Sicherungskasten.
Im Innenraum
Der Sicherungskasten befindet sich auf der Beifahrerseite unter dem Handschuhfach.

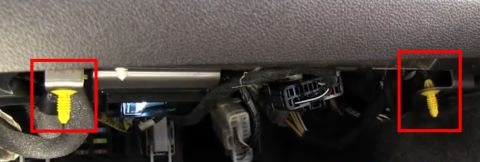

Um Zugang zu erhalten, müssen zwei Befestigungsschrauben gelöst werden.
Typ 1

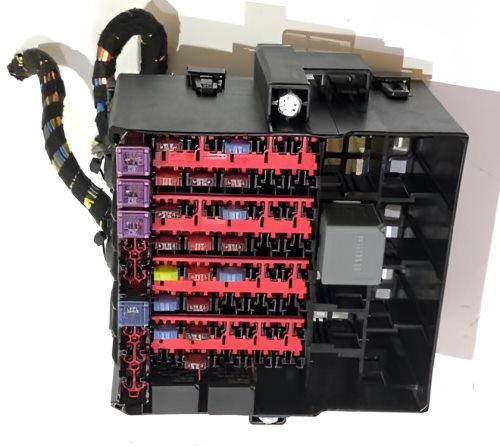

Gesamtansicht des Sicherungskastens.
Belegungsplan
Nr. | Beschreibung | Ampere
R1. | Zündung
R2. | Relais Zigarettenanzünder
R3. | Nicht belegt
R4. | Relais Active City Stop
R5. | Nicht belegt
R6. | Keyless Entry (Zubehör)
R7. | Keyless Entry (Zündung)
R8. | Relais für Batterie-Entladeschutz
R9. | Relais Windschutzscheibenheizung (links)
R10. | Relais Windschutzscheibenheizung (rechts)
R11. | Nicht belegt
R12. | Nicht belegt
1. | Zündungsplus, Regensensor, Windschutzscheibenheizung, Innenbeleuchtung, automatisch abblendbarer Innenspiegel | 7,5A
2. | Bremsleuchten | 10A
3. | Rückfahrscheinwerfer | 7,5A
4. | Leuchtweitenregulierung | 7,5A
5. | Nicht belegt
6. | Heckscheibenwischer | 15A
7. | Scheibenwaschpumpe | 15A
8. | Nicht belegt
9. | Sitzheizung Beifahrerseite | 15A
10. | Sitzheizung Fahrerseite | 15A
11. | Nicht belegt
12. | Airbag-Modul | 10A
13. | Zündung, elektrische Servelenkung (EPAS), Kombiinstrument, Wegfahrsperre (PATS), Antiblockiersystem (ABS) | 10A
14. | Motorsteuergerät (PCM), Wählhebelmodul, Kraftstoffpumpe | 7,5A
15. | Audiosystem, Kombiinstrument | 7,5A
16. | Beheizbare Windschutzscheibe (rechts) | 7,5A
17. | Nicht belegt
18. | Nicht belegt
19. | Diagnoseanschluss (OBD) / Datenbus | 10A
20. | Anhängersteuergerät | 20A
21. | Audiosystem, Navigationssystem | 15A
22. | Kombiinstrument | 7,5A
23. | Multifunktionsdisplay, Uhr, Innenraumüberwachung, Klimabedienteil | 7,5A
24. | Ford SYNC-Modul | 10A
25. | Nicht belegt
26. | Scheibenwischer links | 30A
27. | Scheibenwischer rechts | 30A
28. | Spannungsstabilisierungsmodul (Start-Stopp) | 30A
29. | 12V-Steckdose hinten | 20A
30. | Zigarettenanzünder, 12V-Steckdose vorne | 20A
31. | Nicht belegt
32. | Nicht belegt
33. | Nicht belegt
34. | Keyless Entry | 20A
35. | Keyless Entry | 20A
36. | Datenbus (Gateway) | 10A
37. | Zündschloss / Startknopf | 15A
38. | Nicht belegt
39. | Nicht belegt
40. | Nicht belegt
41. | Nicht belegt
42. | Rückfahrkamera | 7,5A
43. | Active City Stop-Modul | 10A
44. | Nicht belegt
45. | Nicht belegt
46. | Nicht belegt
47. | Nicht belegt
48. | Nicht belegt
49. | Nicht belegt
Typ 2

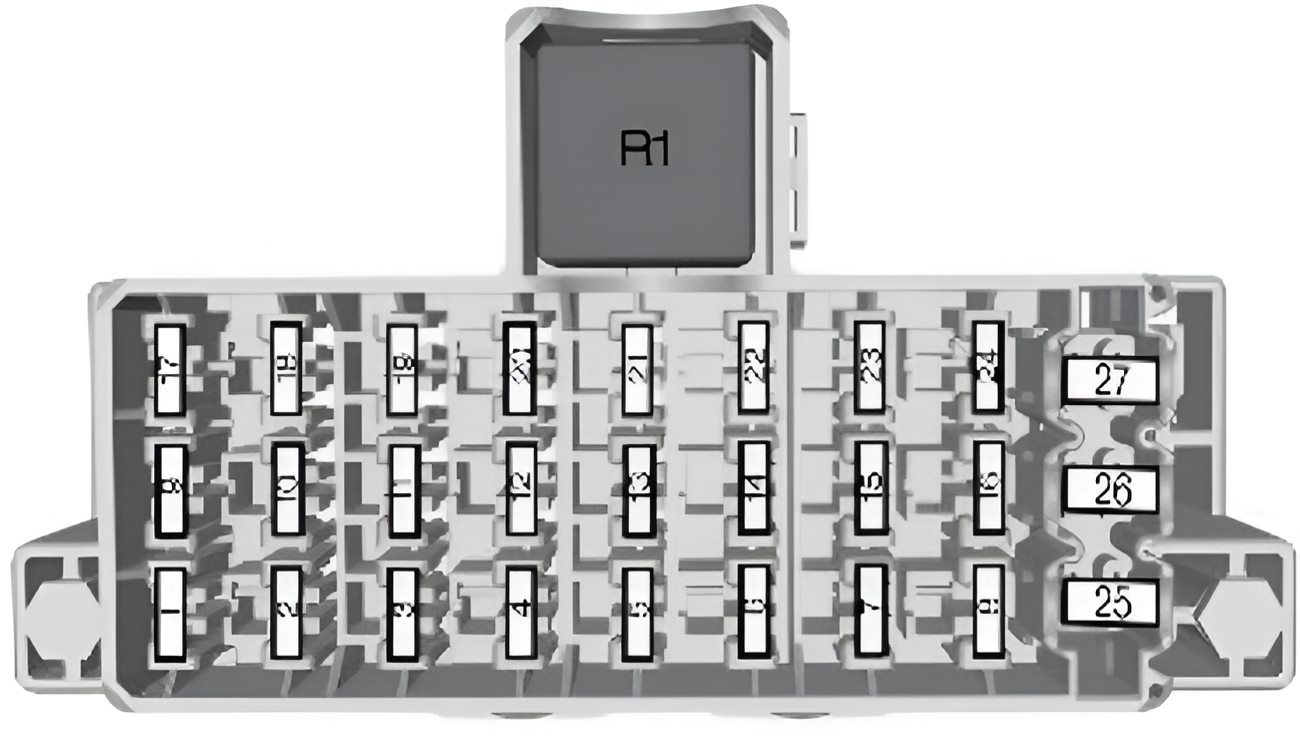

Zweite Variante des Sicherungskastens.
Belegungsplan
Nr. | Beschreibung | Ampere
1. | Zündungsplus, Regensensor, Windschutzscheibenheizung | 7,5A
2. | Bremsleuchten | 10A
3. | Scheinwerfer | 7,5A
4. | Leuchtweitenregulierung | 7,5A
5. | Nicht belegt
6. | Heckscheibenwischer | 15A
7. | Scheibenwaschpumpe | 15A
8. | Nicht belegt
9. | Sitzheizung Beifahrerseite | 15A
10. | Sitzheizung Fahrerseite | 15A
11. | Nicht belegt
12. | Airbag-Modul | 10A
13. | Zündung, elektrische Servelenkung (EPAS), Kombiinstrument, Wegfahrsperre (PATS), Antiblockiersystem (ABS) | 10A
14. | Motorsteuergerät (PCM), Wählhebelmodul, Kraftstoffpumpe | 7,5A
15. | Audiosystem, Kombiinstrument | 7,5A
16. | Beheizbare Windschutzscheibe | 7,5A
17. | Nicht belegt
18. | Nicht belegt
19. | Diagnoseanschluss (OBD) / Datenbus | 15A
20. | Multifunktionsdisplay, Uhr, Innenraumüberwachung, Klimabedienteil | 20A
21. | Audiosystem, Navigationssystem, Bluetooth | 15A
22. | Kombiinstrument | 7,5A
23. | Anhängersteuergerät | 7,5A
24. | Ford SYNC-Modul / Antenne | 7,5A
25. | Nicht belegt
26. | Scheibenwischer links | 30A
27. | Scheibenwischer rechts | 30A
R1. | Zündungsrelais
