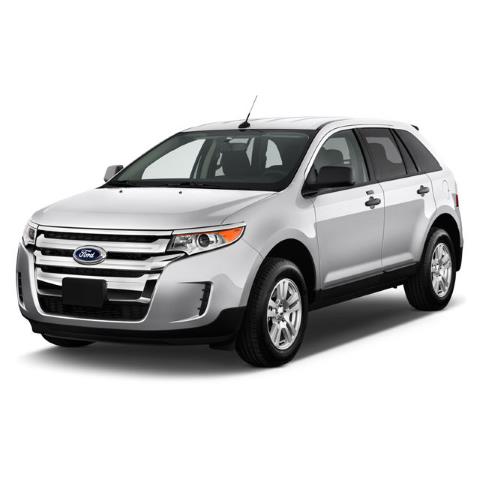

Der Ford Edge, der in der Modellpalette zwischen Kuga und Explorer angesiedelt ist, wurde 2006 auf dem nordamerikanischen Markt eingeführt. Nach einem Facelift Ende 2013 kam der Crossover offiziell auch auf den europäischen Markt. In diesem Artikel wird die Sicherungs- und Relaisbelegung des Ford Edge (erste Generation; Baureihe U387; Plattform CD3) für die Baujahre 2006 bis 2015 beschrieben.
Hier finden Sie die Einbauorte, Belegungspläne und Fotos der Sicherungskästen. Die Bezeichnungen „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind fett hervorgehoben.
Im Innenraum

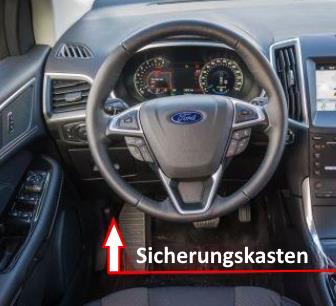

Der Sicherungskasten befindet sich auf der Fahrerseite im unteren Bereich des Armaturenbretts.

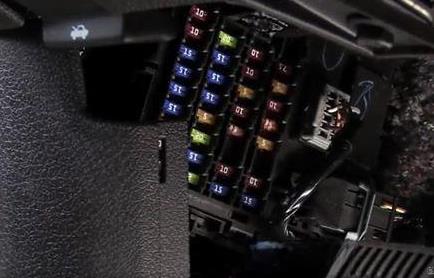

Beispiel für den Zugang: Geöffneter Sicherungskasten mit entfernter Abdeckung.

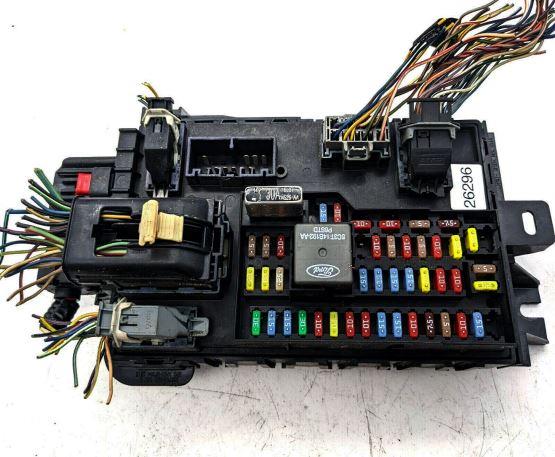

Gesamtansicht.

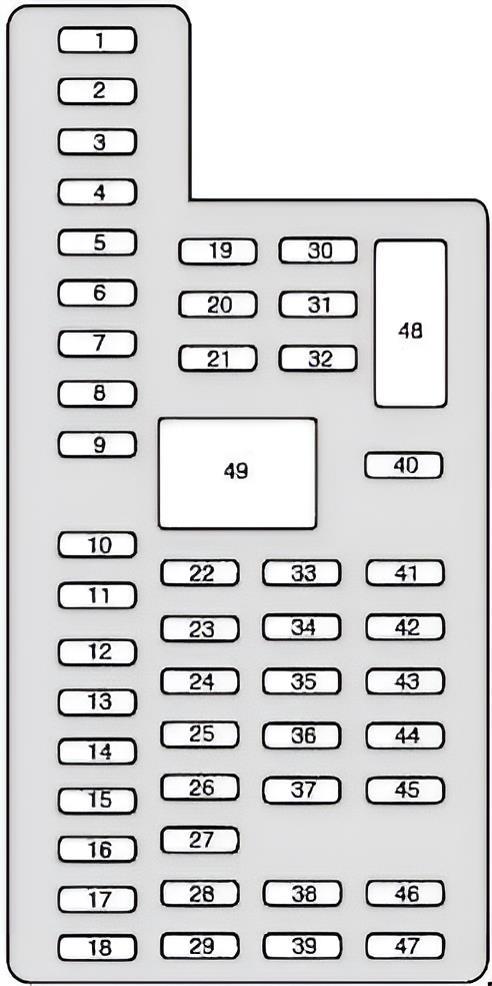

Sicherungsbelegung
Nr. | Beschreibung | Ampere
1. | Elektrischer Fensterheber Fahrerseite (Smart-Motor) | 30A
2. | Nicht belegt | 15A
3. | Nicht belegt | 30A
4. | Relais für bedarfsabhängige Innenbeleuchtung | 10A
5. | Nicht belegt | 20A
6. | Funkempfangsmodul (RF-Modul) | 5A
7. | Schalter für Außenspiegelverstellung und Memory-Sitz (Fahrersitz) | 7,5A
8. | Nicht belegt | 10A
9. | Elektrische Heckklappe | 10A
10. | Relais für verzögerte Zubehörabschaltung | 10A
11. | Kombiinstrument, Dachkonsole | 10A
12. | Innenbeleuchtung, Einstiegsleuchten, Ambientebeleuchtung | 15A
13. | Blinker rechts | 15A
14. | Blinker links | 15A
15. | Rückfahrleuchten, Bremsleuchten, dritte Bremsleuchte | 15A
16. | Abblendlicht rechts | 10A
17. | Abblendlicht links | 10A
18. | Tastaturbeleuchtung (Keypad), Wählhebel-Sperre (Interlock), Startknopf-Beleuchtung, Wegfahrsperre (PATS), Aktivierung Motorsteuergerät (PCM), Stromversorgung zweite Sitzreihe | 10A
19. | Audio-Verstärker (Sony) | 20A
20. | Zentralverriegelungsrelais (Fahrzeuge ohne schlüsselloses System) | 20A
21. | Zündschlossschalter | 10A
22. | Hupenrelais | 20A
23. | Lenksäulenmodul, Schlüsselloses Zugangssystem (Intelligent Access), Lichtschalter | 15A
24. | Diagnoseanschluss (OBD-II) | 15A
25. | Heckklappenentriegelung | 15A
26. | GPS-Modul | 5A
27. | Schlüsselloses Zugangssystem (Intelligent Access) | 20A
28. | Zündschloss (ohne Intelligent Access), Wegfahrsperre, Start-Stopp-Knopf (mit Intelligent Access) | 15A
29. | Radio, Multifunktionsdisplay, Radio-/Klimabedienteil, SYNC-Modul | 20A
30. | Standlicht vorne | 15A
31. | Nicht belegt (Reserve) | 5A
32. | Schalterbeleuchtung, Panorama-Schiebedach, elektrische Fensterheber (Fahrer), automatisch abblendender Innenspiegel/Kompass | 15A
33. | Nicht belegt | 10A
34. | Einparkhilfe hinten, Rückfahrkamera, Totwinkel-Assistent (BLIS) | 10A
35. | Head-up-Display, Leuchtweitenregulierung | 5A
36. | Nicht belegt | 10A
37. | Klimaanlage (3,5-L-/3,7-L-Motoren) | 10A
38. | Nicht belegt | 10A
39. | Fernlicht | 15A
40. | Rückleuchten, Kennzeichenleuchte | 10A
41. | Sitzbelegungserkennung (Beifahrer), Airbag- und Gurtstraffer-Steuergerät | 7,5A
42. | Schalter für Bergabfahrhilfe / Overdrive-Abschaltung (2,0-L-Motor) | 5A
43. | Nicht belegt | 10A
44. | Nicht belegt | 10A
45. | Nicht belegt | 5A
46. | Klimabedienteil | 10A
47. | Außenspiegel mit integrierten Blinkern | 15A
48. | Leistungsschalter elektrische Fensterheber | 30A
4. | Relais für verzögerte Zubehörabschaltung
Im Motorraum

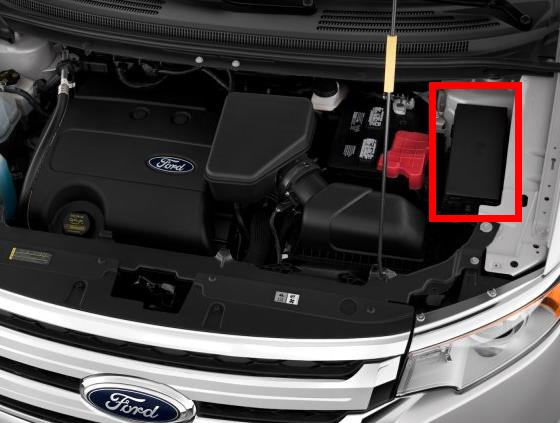

Der Sicherungs- und Relaiskasten befindet sich auf der linken Seite des Motorraums, in der Nähe der Batterie.

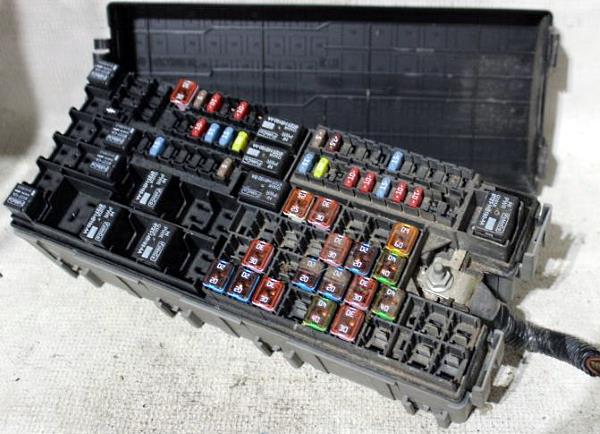

Beispielabbildung.

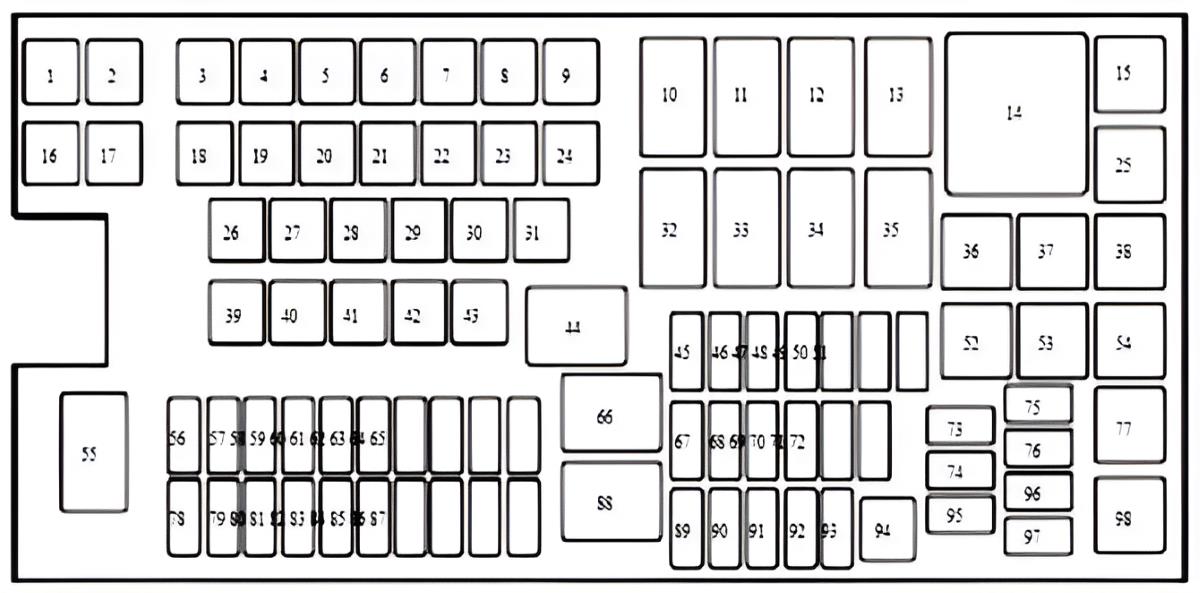

Sicherungsbelegung
Nr. | Beschreibung | Ampere
1. | Leer
2. | Leer
3. | Leer
4. | Scheibenwischer vorne | 30A
5. | ABS-Pumpe | 40A
6. | Leer
7. | Elektrische Heckklappe | 30A
8. | Panorama-Schiebedach | 20A
9. | Zusatzsteckdose 2 (Mittelkonsole hinten) | 20A
10. | Leer
11. | Relais für Heckscheibenheizung und beheizbare Außenspiegel
12. | Leer
13. | Anlasserrelais
14. | Leer
15. | Kraftstoffpumpenrelais
16. | Leer
17. | Leer
18. | Gebläsemotor vorn (Klimaanlage) | 40A
19. | Anlasser | 30A
20. | Zusatzsteckdose 1 (Mittelkonsole vorn) | 20A
21. | Zusatzsteckdose (Gepäckraum) | 20A
22. | Leer
23. | Elektrischer Fahrersitz | 30A
24. | Leer
25. | Leer
26. | Heckscheibenheizung | 40A
27. | Zusatzsteckdose vorn / Zigarettenanzünder | 20A
28. | Sitzklimatisierung | 30A
29. | Leer
30. | Leer
31. | Leer
32. | Leer
33. | Leer
34. | Relais für Gebläsemotor (Klimaanlage)
35. | Leer
36. | Relais für elektrische Rücksitzentriegelung
37. | Relais für Blinker rechts / Bremsleuchte Anhänger
38. | Leer
39. | Kühlerlüfter (mit Anhängerkupplung: 60A / ohne Anhängerkupplung: 40A)
40. | Kühlerlüfter (nur mit Anhängerkupplung) | 40A
41. | Leer
42. | Elektrischer Beifahrersitz | 30A
43. | ABS-Ventile | 25A
44. | Relais für Heckscheibenwaschanlage
45. | Regensensor | 5A
46. | Leer
47. | Leer
48. | Leer
49. | Leer
50. | Beheizbare Außenspiegel | 15A
51. | Leer
52. | Bremsleuchtenrelais
53. | Relais für Blinker links / Bremsleuchte Anhänger
54. | Leer
55. | Scheibenwischerrelais
56. | Getriebesteuergerät (2,0-L-Motor) | 15A
57. | Xenon-Scheinwerfer links (HID) | 20A
58. | Generatorsensor | 10A
59. | Bremslichtschalter | 10A
60. | Bremsleuchten | 15A
61. | Elektrische Rücksitzentriegelung | 10A
62. | Klimaanlagen-Druckschalter | 10A
63. | Relais für Blinker/Bremsleuchten (Anhänger) | 15A
64. | Heckscheibenwischermotor | 20A
65. | Kraftstoffpumpe | 15A
66. | Relais für Motorsteuergerät (PCM)
67. | Fahrzeug-Spannungsversorgung 2 | 20A
68. | Fahrzeug-Spannungsversorgung 4 | 15A
69. | Fahrzeug-Spannungsversorgung 1 (3,5-L-/3,7-L-Motoren bzw. 2,0-L-Motoren) | 15A
70. | Klimarelais, Fahrzeug-Spannungsversorgung 3, Allradsteuergerät (3,5-L-/3,7-L-Motoren), Kühlerjalousie (2,0-L-Motor) | 10A
71. | Leer
72. | Leer
73. | Leer
74. | Leer
75. | Beleuchtung Klimabedienteil (3,5-L-/3,7-L-Motoren)
76. | Leer
77. | Relais für Standlicht (Anhänger)
78. | Xenon-Scheinwerfer rechts (HID) | 20A
79. | Abstandsregeltempomat (ACC) | 5A
80. | Leer
81. | Leer
82. | Heckscheibenwaschanlage | 15A
83. | Leer
84. | Standlicht Anhänger | 20A
85. | Leer
86. | Relais für Motorsteuergerät (PCM), Spannungsversorgung (3,5-L-/3,7-L-Motoren) | 7,5A
87. | Anlasserrelais | 5A
88. | Anlasserrelais | 5A
89. | Leer
90. | Leuchtweitenregulierung (nur China), Relais für Motorsteuergerät (PCM), Getriebesteuergerät (2,0-L-Motor)
91. | Abstandsregeltempomat (3,5-L-/3,7-L-Motoren), Getriebeölvorwärmung (2,0-L-Motor) | 10A
92. | ABS-/ESP-Steuergerät | 10A
93. | Relais für Heckscheibenheizung / Gebläsemotor | 5A
94. | Spannungsversorgung Sicherungskasten Innenraum (Zündung/Start) | 30A
95. | Leer
96. | Diode für Tankentlüftungsventil (2,0-L-Motor)
97. | Diode für Getriebeölvorwärmung (2,0-L-Motor)
98. | Relais für Klimaanlagenkupplung
