Der Ford Fiesta ist ein Kompaktwagen der B-Klasse, aber sein Innenraum ist so groß und praktisch wie möglich gestaltet, ohne dabei Kompromisse bei der Raffinesse einzugehen. Die 6. Generation (als drei- und fünftürige Schräghecklimousine) wurde auf der Frankfurter Automobilausstellung im September 2007 vorgestellt und ein Jahr später begann die Auslieferung an die wichtigsten europäischen Märkte. In diesem Artikel werden wir einen detaillierten Blick auf die Belegung der Sicherungen und Relais im Ford Fiesta Mk6 (sechste Generation; Modellpflege; B2E-Plattform; Modellcodes B299 und B409). Baujahre: 2013, 2014, 2015, 2016, 2017, 2018 und 2019.
Hier finden Sie die Positionen, Beschreibungen und Fotos der Sicherungskästen. „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind fett hervorgehoben.
Im Innenraum des Fahrzeugs
Der Sicherungskasten befindet sich hinter dem Handschuhfach.

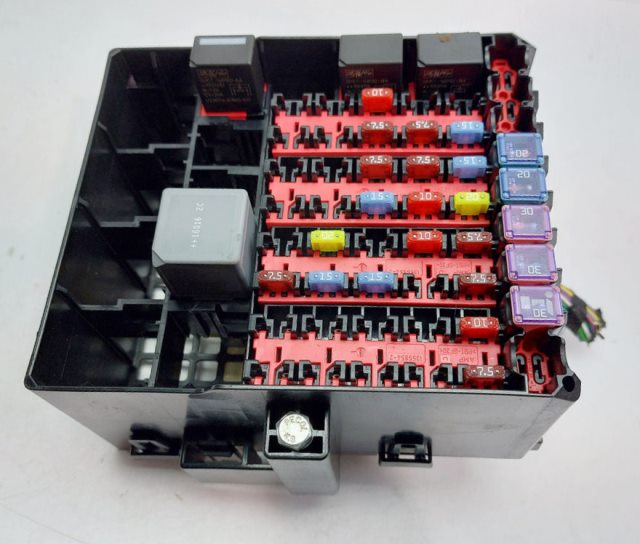

Gesamtansicht.

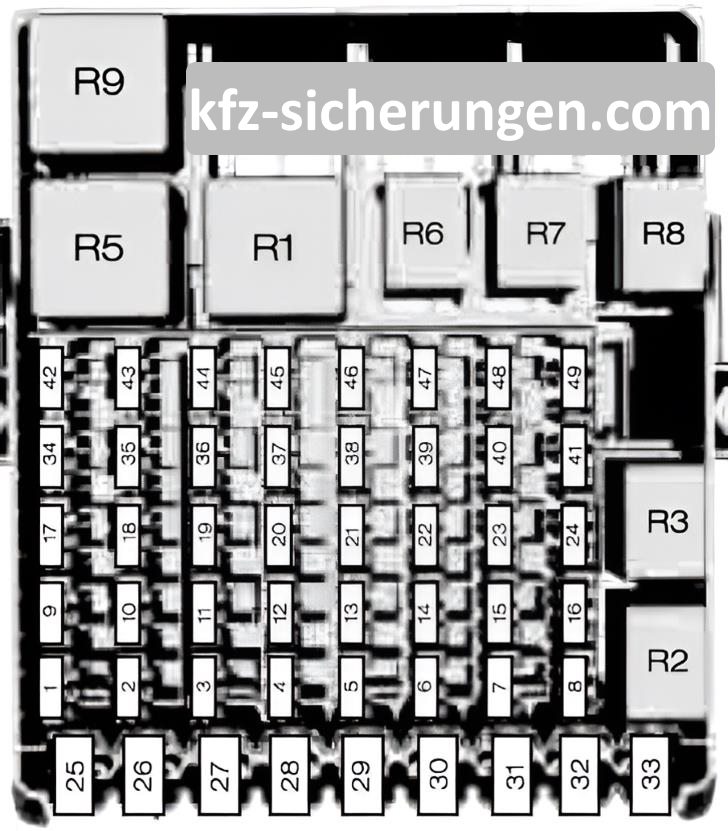

Belegungsplan
Nr. | Beschreibung | Ampere
1. | Zündung, automatischer Scheibenwischermodus, beheizte Windschutzscheibe, Deckenleuchte, Innenspiegel | 7,5A
2. | Bremsleuchten | 10A
3. | Rückfahrlicht | 7,5A
4. | Scheinwerferneigungskorrektur | 7,5A
5. | Windschutzscheibenwischer | 20A
6. | Heckscheibenwischer | 15A
7. | Scheibenwaschpumpe | 15A
8. | Leer
9. | Beheizter Beifahrersitz | 15A
10. | Beheizter Fahrersitz | 15A
11. | Nicht in Gebrauch
12. | Airbag-Modul | 10A
13. | Zündung, elektrische Servolenkung, Instrumententafel, passives Diebstahlschutzsystem, Antiblockiersystem | 10A
14. | Antriebsstrang-Steuermodul, Getriebehebel, Kraftstoffpumpe | 7,5A
15. | Audioanlage, Instrumententafel | 7,5A
16. | Leer
17. | Leer
18. | Leer
19. | Datenverbindungsbuchse | 15A
20. | Anhängermodul | 20A
21. | Audioanlage | 15A
22. | Instrumententafel | 7,5A
23. | Multifunktionsdisplay, Uhr, Innenraumscanner, Heizungsabweiser, Klimatisierungstafel | 7,5A
24. | SYNC, Bluetooth | 10A
25. | Leer
26. | Beheizte Windschutzscheibe, linke Seite | 30A
27. | Beheizte Windschutzscheibe, rechte Seite | 30A
28. | Hochwertige Stromversorgung (Fahrzeuge mit Start-Stopp-Automatik) | 30A
29. | Steckdose hinten | 20A
30. | Sicherung für Zigarettenanzünder, vordere Zusatzsteckdose | 20A
31. | Leer
32. | Leer
33. | Leer
34. | Schlüsselloser Zugang | 20A
35. | Schlüsselloser Zugang | 20A
36. | Zündschalter | 15A
37. | Leer
38. | Leer
39. | Leer
40. | Leer
41. | Leer
42. | Rückfahrkamera | 7.5A
43. | Aktiver City-Stop | 10A
44. | Beifahrer-Airbag-Deaktivierungsanzeige | 7.5A
45. | Leer
46. | Leer
47. | Leer
48. | Leer
49. | Leer
R1. | Zündung
R2. | Zigarettenanzünder, vordere Hilfsstromsteckdose
R3. | Nicht verwendet
R4. | Aktives City-Stop-System
R5. | Nicht verwendet
R6. | Schlüsselloser Zugang (Zubehör)
R7. | Schlüsselloser Zugang (Zündung)
R8. | Zusatzsteckdose hinten
R9. | Leer
R10. | Leer
R11. | Leer
R12. | Leer
Im Motorraum
Es befindet sich auf der linken Seite, unter der Schutzabdeckung.

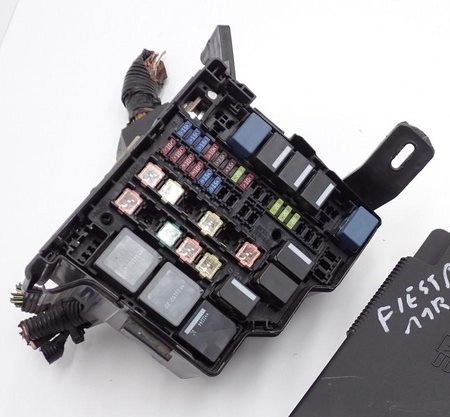

Foto – Beispiel.
Belegungsplan
Nr. | Beschreibung | Ampere
1. | ABS-Bremsschutzmodul | 40A
1. | ABS-Bremssystem, Modul zur Steuerung der dynamischen Stabilisierung | 30A
2. | Kühlerlüfter - Hochgeschwindigkeitsmodus | 60A
3. | Kühlgebläse | 40A
3. | Kühlgebläse - niedrige Drehzahl | 30A
4. | Heizungsgebläse | 30A
5. | Stromzufuhr zum Sicherungskasten im Fahrgastraum (Batterie) | 60A
6. | Elektrisches Steuergerät der Karosserie | 30A
7. | Sicherungskasten im Fahrgastraum (Stromversorgung der Zündanlage) | 60A
8. | Automatikgetriebe | 50A
9. | Beheizte Windschutzscheibe | 60A
10. | Leer
11. | Anlasserrelais | 30A
12. | Fernlichtrelais links | 10A
13. | Fernlichtrelais rechts | 10A
14. | Kühlmittelpumpe | 10A
15. | Zündspulen | 10A
16. | Antriebsstrang-Steuermodul, Kühlgebläse Hoch- und Niedergeschwindigkeitsmodus | 15A
17. | Beheizte Sauerstoffsensoren (Benzinmotoren) | 15A
17. | Stromversorgungsmodul (Dieselmotoren) | 20A
18. | Leer
19. | Klimakompressor | 7,5A
20. | Leer
21. | Kühlgebläse (1.6L Duratorq-TDCi) | 7.5A
22. | Leer
23. | Nebelscheinwerfer | 15A
24. | Blinkleuchten | 15A
25. | Linke seitliche Außenbeleuchtung | 15A
26. | Außenbeleuchtung rechte Seite | 15A
27. | Antriebsstrang-Steuermodul | 7.5A
28. | Antiblockiersystem ABS, dynamische Stabilisierungskontrolle | 20A
29. | Kupplung des Klimakompressors | 10A
30. | Leer
31. | Leer
32. | Hupe, Batteriesparfunktion, Modul für schlüssellosen Zugang | 20A
33. | Heckscheibenheizung | 20A
34. | Sicherung der Benzinpumpe oder Dieselkraftstoffheizung | 20A
35. | Alarmanlage der ersten Kategorie | 15A
36. | Steuergerät für Automatikgetriebe | 7,5A
37. | Linke Seite des Vordertürmoduls | 25A
38. | Rechte Seite des Vordertürmoduls | 25A
39. | Linke Seite des Hecktürmoduls | 25A
40. | Rechte Seite des Hecktürmoduls | 25A
R1. | Kühlgebläse
R2. | Beheizte Windschutzscheibe
R3. | Leistungssteuerungsmodul
R4. | Fernlicht
R5. | Leer
R6. | Leer
R7. | Gebläsemotor der Motorkühlung
R8. | Anlasser
R9. | Klimakompressor-Kupplung
R10. | Nebelscheinwerfer
R11. | Benzinpumpe oder Dieselkraftstoffheizung
R12. | Rückfahrscheinwerfer
R13. | Heizungsgebläse
