Im Januar 2011 wurde auf der Detroit Auto Show das Ford Vertek-Konzept vorgestellt, das als seriennahe Studie für den Kuga der zweiten Generation diente. Die neue Generation übernahm davon die Frontschürze, den Kühlergrill, die Form der Rückleuchten sowie das Interieur. Dieser Artikel beschreibt die Sicherungs- und Relaisbelegung des Ford Kuga 2 (zweite Generation; Modellcode CBS; globale C-Plattform). Baujahre: 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 mit 1,6- / 2,0- / 2,5-Liter-Benzinmotoren und 2,0-Liter-Dieselmotoren.
Hier finden Sie Einbauorte, Belegungspläne und Abbildungen der Sicherungskästen. „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind fett markiert.
Im Motorraum

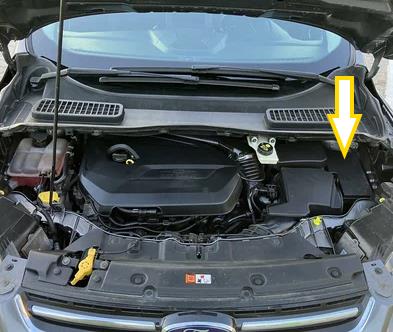

Der Sicherungskasten befindet sich auf der rechten Seite des Motorraums.

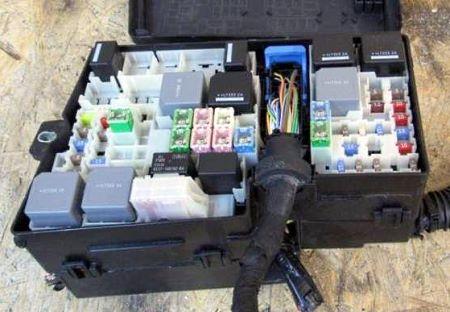

Foto – Einbaubeispiel.

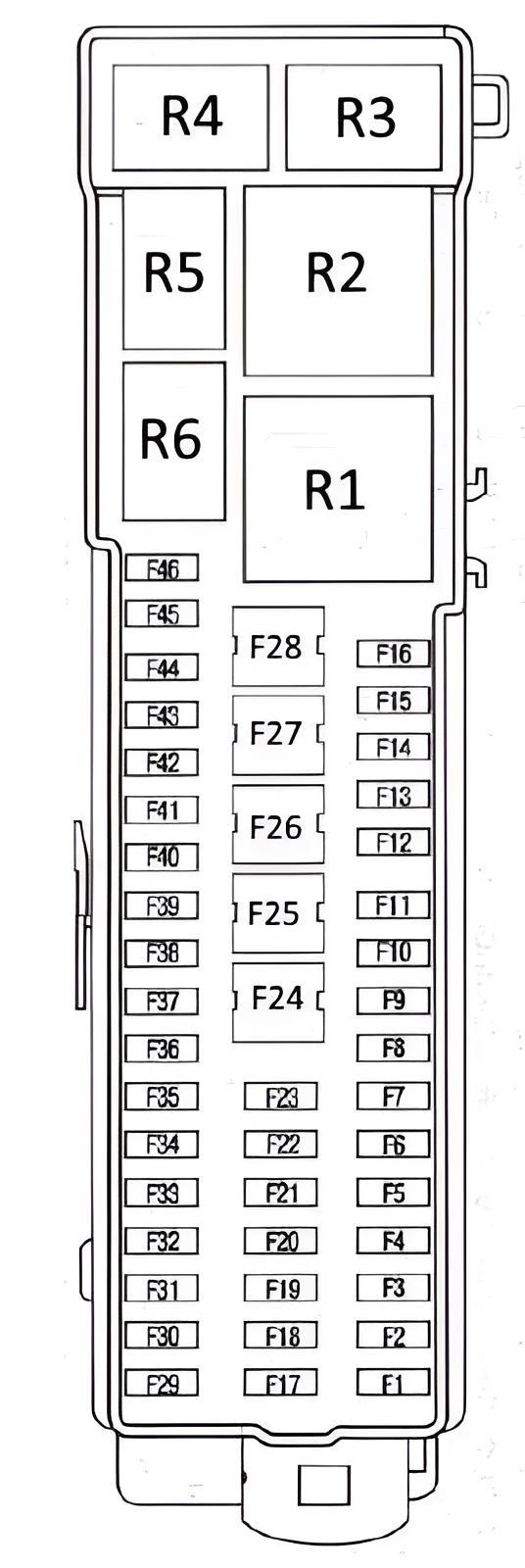

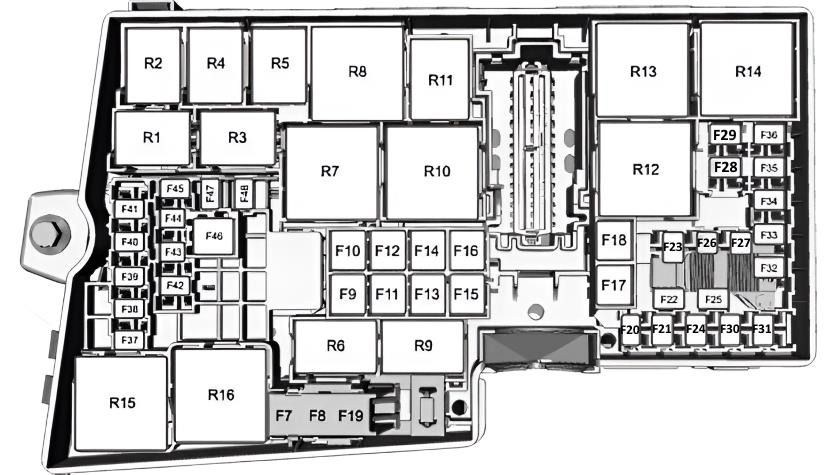

Belegungsplan
Nr. | Funktion | Nennstrom
F1–F6. | Nicht belegt
F7. | Antiblockiersystem (ABS), Elektronisches Stabilitätsprogramm (ESP) | 40A
F8. | Elektronisches Stabilitätsprogramm (ESP) | 30A
F9. | Scheinwerferreinigungsanlage | 20A
F10. | Gebläsemotor (Heizung/Klimatisierung) | 40A
F11. | Spannungsqualitätsmodul (VQM), Karosseriesteuergerät (BCM) | 30A
F12. | Motorsteuergerät (PCM) | 30A
F13. | Anlasserrelais | 30A
F14. | Beheizbare Windschutzscheibe (rechts) | 40A
F15. | Sicherung für Zigarettenanzünder und Zusatzsteckdosen (Ford Kuga) | 20A
F16. | Beheizbare Windschutzscheibe (links) | 40A
F17. | Zuheizer | 20A
F18. | Nicht belegt
F19. | Antiblockiersystem (ABS), Elektronisches Stabilitätsprogramm (ESP) | 5A
F20. | Signalhorn (Hupe) | 15A
F21. | Bremslichtschalter | 5A
F22. | Batterieüberwachungssensor (BMS) | 15A
F23. | Relaisspulen | 5A
F24. | Lichtschaltereinheit / Beleuchtungssteuerung | 5A
F25. | Nicht belegt
F26. | Spannungsversorgung Relaisspule Motormanagement (Benzinmotoren) | 5A
F26. | Spannungsversorgung Relaisspule Motormanagement (Dieselmotoren), Getriebesteuerung (Dieselmotoren) | 15A
F27. | Magnetkupplung Klimakompressor | 15A
F28. | Adaptive Geschwindigkeitsregelanlage (ACC) (Fahrzeuge mit Start-Stopp-System) | 5A
F29. | Heckscheibenheizung | 25A
F30. | Nicht belegt
F31. | Nicht belegt
F32. | Motorsteuergerät (ECU) | 15A
F33. | Motorsteuergerät (ECU) | 10A
F34. | Motorsteuergerät (ECU) | 10A
F35. | Motorsteuergerät (ECU) | 15A
F36. | Aktive Kühlerjalousie | 5A
F37. | Kontrollleuchte für Beifahrerairbag-Deaktivierung | 5A
F38. | Motorsteuergerät, Getriebesteuergerät (TCM) | 5A
F39. | Scheinwerfer, Leuchtweitenregulierung | 5A
F40. | Elektromechanische Servolenkung (EPAS) | 5A
F41. | Karosseriesteuergerät (BCM) | 20A
F42. | Heckscheibenwischer | 15A
F43. | Scheinwerfer (Hauptscheinwerfer) | 15A
F44. | Adaptive Geschwindigkeitsregelanlage (ACC) (Fahrzeuge ohne Start-Stopp-System) | 5A
F45. | Beheizbare Scheibenwaschdüsen | 10A
F46. | Scheibenwischer-Steuerung (Regensensor-Modus) | 40A
F47. | Nicht belegt
F48. | Kraftstoffverdampfer (Diesel-Partikelfilter-Regeneration) | 15A
R1. | Nicht belegt
R2. | Signalhorn (Hupe)
R3. | Relais für Kraftstoffverdampfer (DPF)
R4. | Nicht belegt
R5. | Nicht belegt
R6. | Nicht belegt
R7. | Relais für Windschutzscheibenheizung
R8. | Nicht belegt
R9. | Scheinwerferreinigungsanlage
R10. | Anlasserrelais
R11. | Magnetkupplung Klimakompressor
R12. | Kühlerlüfter
R13. | Innenraumgebläse
R14. | Motorsteuerrelais (Hauptrelais)
R15. | Heckscheibenheizung
R16. | Zündung (Klemme 15)
Im Innenraum

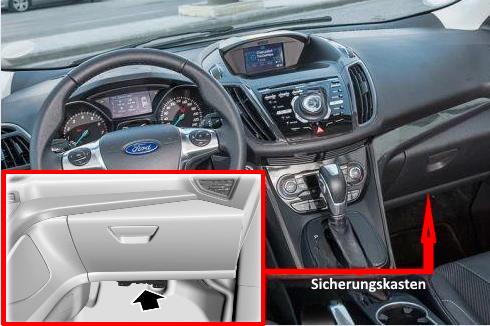

Der Sicherungskasten befindet sich im Beifahrerfußraum unter dem Handschuhfach.

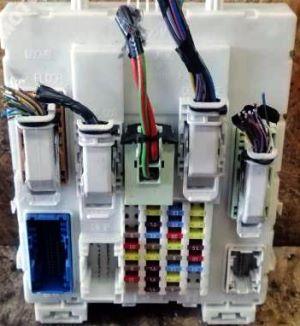

Gesamtansicht.

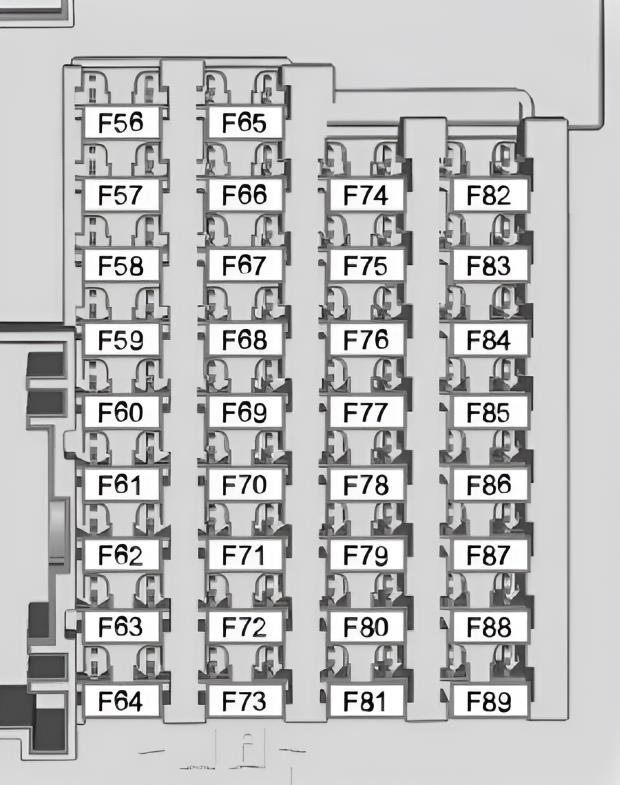

Belegungsplan
Nr. | Funktion | Nennstrom
F56. | Kraftstoffpumpenmodul (Sicherung für Kraftstoffpumpe) | 20A
F57. | Nicht belegt
F58. | Nicht belegt
F59. | Transceiver für passive Wegfahrsperre (PATS) | 5A
F60. | Innenraumbeleuchtung, Schaltereinheit Fahrertür, Handschuhfachbeleuchtung, Dachkonsole | 10A
F61. | Nicht belegt
F62. | Regensensor (automatischer Scheibenwischer), automatisch abblendbarer Innenspiegel | 5A
F63. | Adaptive Geschwindigkeitsregelanlage (ACC-Radarsensor vorn) | 10A
F64. | Nicht belegt
F65. | Heckklappenfernentriegelung | 10A
F66. | Nicht belegt
F67. | SYNC-Modul, Multifunktionsdisplay, GPS-Modul | 7,5A
F68. | Elektrische Lenksäulenverriegelung (ELV) | 15A
F69. | Kombiinstrument | 5A
F70. | Nicht belegt
F71. | Klimabedienteil (manuelle Klimaanlage / Zwei-Zonen-Klimaautomatik) | 10A
F72. | Lenkradmodul | 7,5A
F73. | OBD2-Diagnoseanschluss, Alarmhorn (Diebstahlwarnanlage mit Backup-Batterie) | 5A
F74. | Fernlichtschaltung / Scheinwerfer | 15A
F75. | Nebelscheinwerfer | 15A
F76. | Rückfahrscheinwerfer | 10A
F77. | Scheibenwaschpumpe | 20A
F78. | Zündschloss / Start-Stopp-Knopf | 5A
F79. | Audio-Einheit, Navigationssystem, Touchscreen, Warnblinkschalter, Zentralverriegelungsschalter | 15A
F80. | Schiebedach / Panoramadach | 20A
F81. | Funkempfänger (Zentralverriegelung), Innenraumüberwachung (Diebstahlwarnanlage) | 5A
F82. | Scheinwerferreinigungsanlage (Hochdruckpumpe) | 20A
F83. | Zentralverriegelung (Doppelverriegelung) | 20A
F84. | Nicht belegt
F85. | Zündschalter / Startknopf-Beleuchtung | 7,5A
F86. | Airbag-Steuergerät, Sitzbelegungserkennung, Deaktivierungsanzeige Beifahrerairbag | 10A
F87–F89. | Nicht belegt
Im Kofferraum

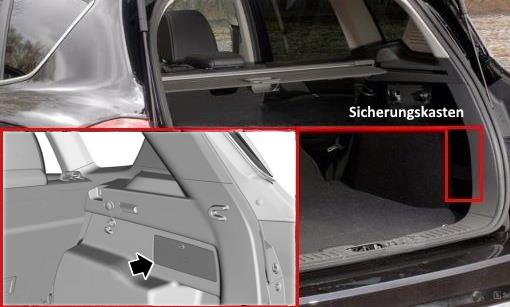

Er befindet sich hinter der seitlichen Verkleidung im Gepäckraum auf der Beifahrerseite.

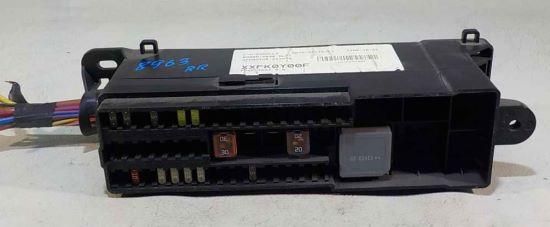

Foto – Einbaubeispiel.
Belegungsplan
Nr. | Funktion | Nennstrom
F1. | Freihändige Heckklappensteuerung (Keyless-Entry-Sensor) | 5A
F2. | Keyless-Entry-Modul (schlüsselloser Zugang) | 10A
F3. | Türgriffe für schlüsselloses Zugangssystem (Keyless Go) | 5A
F4. | Türsteuergerät vorn links | 25A
F5. | Türsteuergerät vorn rechts | 25A
F6. | Türsteuergerät hinten links | 25A
F7. | Türsteuergerät hinten rechts | 25A
F8. | Nicht belegt
F9. | Elektrische Sitzverstellung Fahrersitz | 25A
F10. | Nicht belegt
F11. | Spule für Zündungsrelais (Heckbereich) | 5A
F12. | Klimaanlagen-Steuergerät (Fahrzeuge mit Start-Stopp-System) | 10A
F13. | Kombiinstrument (Fahrzeuge mit Start-Stopp-System) | 5A
F14. | Infotainment-Display, SYNC-Modul, GPS-Modul (Fahrzeuge mit Start-Stopp-System) | 7,5A
F15. | Audio-Einheit (Fahrzeuge mit Start-Stopp-System) | 15A
F16–F23. | Nicht belegt
F24. | Zusatzsteckdosen (DC-Spannungswandler und AC-Wechselrichter) | 30A
F24. | Steckdosen im Fond / hinten | 25A
F25. | Elektrische Heckklappe | 25A
F26. | Anhängerkupplungsmodul (AHK) | 40A
F27. | Zusatzsteckdosen im Gepäckraum | 20A
F28. | Nicht belegt
F29. | Toter-Winkel-Assistent (BLIS), Frontkamera, adaptive Geschwindigkeitsregelanlage (ACC), Rückfahrkamera, Spannungsqualitätsmodul (Zündungssignal) | 5A
F30. | Einparkhilfe (PDC) | 5A
F31. | Nicht belegt
F32. | Zündungssignal für zusätzliche DC- und AC-Steckdosen | 5A
F33. | Nicht belegt
F34. | Sitzheizung Fahrersitz | 20A
F35. | Sitzheizung Beifahrersitz | 20A
F36–F45. | Nicht belegt
F46. | Toter-Winkel-Assistent (BLIS), Frontkamera, adaptive Geschwindigkeitsregelanlage (ACC), Rückfahrkamera (Fahrzeuge mit Start-Stopp-System) | 10A
R1. | Zündungsrelais (Klemme 15)
R2–R6. | Nicht belegt
