Der Mazda 5 Kompaktvan wird in Japan für den europäischen Markt produziert und ist das Linkslenker-Pendant zum Premacy. Die 2. Generation, die 2004 auf den Markt kam, war eine Serienversion des Konzeptfahrzeugs MX Flexa. Im Jahr 2007 wurde er neu gestaltet. In diesem Artikel werden wir einen detaillierten Blick auf die Belegung der Sicherungen und Relais im Mazda 5 (zweite Generation; Körper-Code CR). Baujahre: 2004, 2005, 2006, 2007, 2008, 2009, 2010.
Hier finden Sie die Positionen, Beschreibungen und Fotos der Sicherungskästen. „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind fett hervorgehoben.
Im Innenraum des Fahrzeugs
Es befindet sich am Ende der Instrumententafel auf der Beifahrerseite.
Um sie zu erreichen, muss die Kunststoffabdeckung entfernt werden.

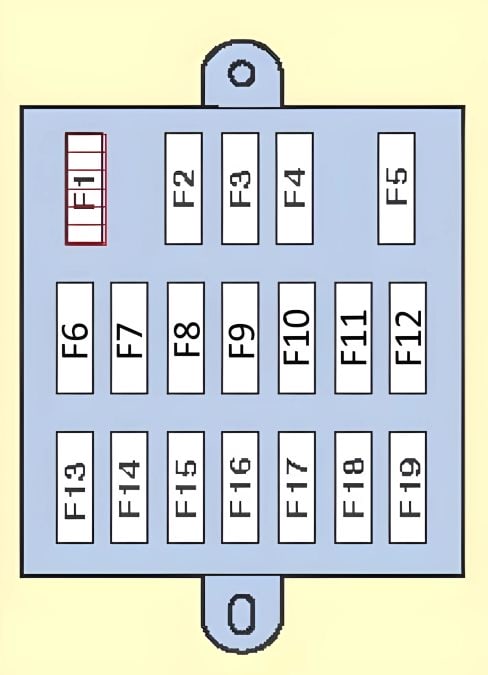

Belegungsplan
Nr. | Beschreibung | Ampere
F1. | P/W - elektrische Fensterheber
F2. | Außenspiegelheizung | 7,5A
F3. | STARTER - Anlasser | 10A
F4. | ENG3 - Motorsteuergerät | 20A
F5. | P/W - elektrische Fensterheber
F6. | Stromanschluss für Zusatzgeräte | 15A
F7. | SHIFT/L - Getriebeschalter | 5A
F8. | Mazda 5 Zigarettenanzünder-Sicherung | 15A
F9. | Elektrische Außenspiegel, Audiosystem, Navigationssystem | 7,5A
F10. | Klimaanlage/Heizung, Multifunktionssteuergerät | 10A
F11. | Scheibenwischer/Scheibenwaschanlage | 25A
F12. | Scheibenwischer/Scheibenwaschanlage | 15A
F13. | Relais Motorsteuerung | 5A
F14. | Elektrische Fensterheber, Wegfahrsperre, Scheinwerferkorrektursteuergerät, Audiosystem, Kombiinstrument, Multifunktionssteuergerät | 10A
F15. | SRS-System | 10A
F16. | Sitzheizung
F17. | Antiblockiersystem ABS, Stabilitätskontrolle | 5A
F18. | Servolenkung | 5A
F19. | ENG2 - Motorsteuerung | 15A
Im Motorraum

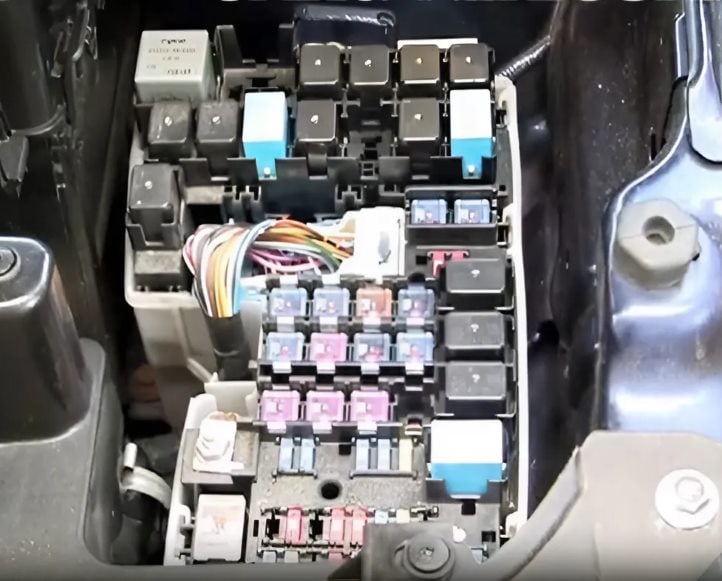

Der Sicherungskasten befindet sich auf der linken Seite in der Nähe der Batterie. Er ist mit einer Schutzabdeckung versehen.
Gesamtansicht.
Belegungsplan
Nr. | Beschreibung | Ampere
R1. | Motorsteuerrelais
R2. | Abblendrelais
R3. | Fernlichtrelais
R4. | Relais für Rückfahrscheinwerfer
R5. | Relais für Klimatisierungs-/Heizungsgebläsemotor
R6. | Leer
R7. | Relais für Heckscheibenheizung
R8. | Benzinpumpenrelais (Kraftstoffmodul)
R9. | Relais für die Magnetkupplung des Klimakompressors
R10. | Relais für Nebelschlussleuchten
R11. | Leer
R12. | Anlasserrelais
R13. | Relais für Kühlgebläsemotor
R14. | Glühkerzenrelais
R15. | Relais für Nebelscheinwerfer
R16. | Leer
R17. | Relais für Scheinwerferreiniger/Waschanlage
R18. | Hupenrelais
1-2. | Steuergerät für Gebläsemotor | 30A
3. | Elektrische Fensterheber | 40A
4. | Zündschloss | 30A
5. | Elektronisches Steuergerät ABS/ESP (ABS-Bremsen) | 20A
6. | Elektronisches Steuergerät ABS/ESP (ABS-Bremsen) | 30A
7. | Zündschloss | 20A
8. | HEATER DEICER TCM - Heizung (Entfroster) | 20A
9. | Gebläsemotor der Klimaanlage/Heizung | 40A
10. | Glühkerzen (Diesel) | 40A
11. | Sicherungs-/Relaiskasten, Motorraum (F31-F33) | 40A
12. | IG KEY2 - Zur Absicherung verschiedener Stromkreise | 40A
13. | CLOSER P.SLIDE LH - Türschließer links | 20A
14. | CLOSER P.SLIDE RH - Türschließer rechts | 20A
15. | Servolenkung | 80A
16. | Nebelscheinwerfer | 15A
17. | Zentralverriegelung | 20A
18. | Scheinwerferwasch-/Wischeranlage | 20A
19. | Elektromagnetische Kupplung des Klimakompressors | 10A
20. | Heckscheibenheizung, Außenspiegelheizung | 25A
21. | Motorsteuerung | 10A
22. | Hupe, Bremsleuchten | 10A
23. | Sicherung der Benzinpumpe | 20A
24. | Fahrtrichtungsanzeiger/Notfallsignalisierung | 10A
25. | Lampen für Innenbeleuchtung | 15A
26. | Leer
27. | Magnetkupplung | 10A
28. | Glühkerzenanzeige | 7,5A
29. | Scheinwerfer für Fernlicht rechts | 10A
30. | Fernlicht linker Scheinwerfer | 10A
31. | Hupe | 15A
32. | Schiebedach | 20A
33. | Anti-Diebstahl-System | 7,5A
34. | Rechtes Scheinwerfer-Abblendlicht | 15A
35. | Abblendlicht links | 15A
36. | Beheizte Lambdasonde | 15A
37. | Abgasrückführungssystem (AGR) | 15A
38. | Motorsteuerung | 15A
39. | Beleuchtung des Kombiinstruments | 10A
40. | Nebelscheinwerfer, Rückleuchten | 10A

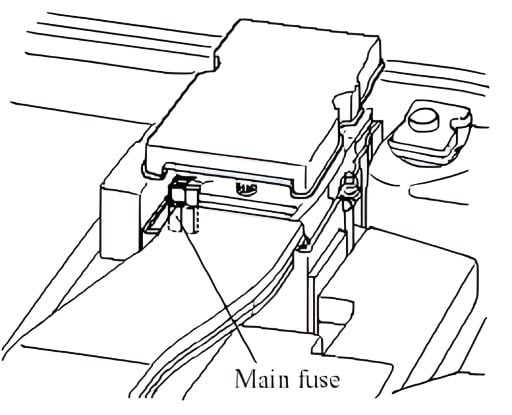

Die Hauptstromsicherung befindet sich am Pluspol der Batterie.

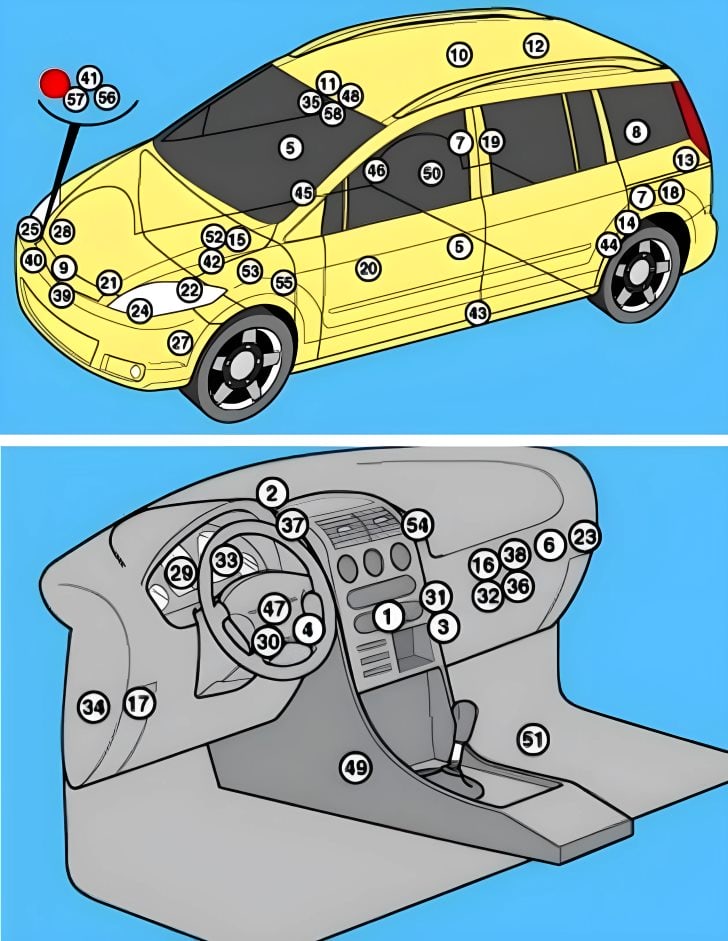

Allgemeine Anordnung
Schematische Darstellung der elektrischen Anlage des Fahrzeugs.
Nr. | Bauteil
1. | Klimasteuermodul (im Heizungsbedienfeld)
2. | Lichtsensor (Klimaanlage)
3. | Gebläsewiderstand der Heizung/Klimaanlage (automatische Temperaturregelung) - Beifahrerfußraum
4. | Gebläsewiderstand der Heizung/Klimaanlage (manuelle Temperaturregelung) - Fußraum des Fahrers.
5. | Antennenmodul, vorne (schlüsselloses Zugangssystem)
6. | Antennenmodul, im Fahrgastraum (schlüsselloses Zugangssystem)
7. | Antennenmodul, hinten (schlüsselloses Zugangssystem)
8. | Antennenmodul, hintere Tür (schlüsselloses Zugangssystem)
9. | Aufprallsensor (SRS), vorne
10. | Lautstärkeänderungssensor (Diebstahlsicherung), vorn - mit Schiebedach
11. | Lautstärkeänderungssensor (Diebstahlsicherung), vorne - ohne Schiebedach
12. | Lautstärkeänderungssensor (Diebstahlsicherung), hinten
13. | Summer der Diebstahlwarnanlage - linke Seite des Gepäckraums
14. | Entstörfilter (Audioanlage) - linke Seite des Gepäckraums
15. | Batteriepaket
16. | Signalsteuergerät der Zentralverriegelung
17. | Diagnosestecker (DLC)
18. | Elektrisches Steuermodul für die linke Heckklappe - linker Kofferraum
19. | Elektrisches Steuermodul für die rechte Heckklappe - rechter Kofferraum
20. | Steuermodul Fensterheber (im Schalter an der Fahrertür)
21. | Steuermodul für den Motor des Kühlgebläses
22. | Sicherungs-/Relaismodul, Motorraum
23. | Sicherungsmodul im Fahrgastraum
24. | Xenon-Scheinwerfersteuermodul, linke Seite
25. | Xenon-Scheinwerfersteuermodul, rechte Seite
26. | Pumpe der Scheinwerferwaschanlage
27. | Hupe (oben)
28. | Hupe (unten)
29. | Wegfahrsperren-Steuermodul - im Kombiinstrument
30. | Wegfahrsperren-Ringantenne - in der Nähe des Zündschlosses
31. | Kabinenlufttemperatursensor
32. | Blinkerrelais - im Multifunktionssteuergerät
33. | Kombiinstrument-Steuermodul (in der Instrumententafel)
34. | Steuermodul für schlüssellosen Zugang
35. | Lichtsensor
36. | Multifunktions-Steuermodul - Funktionen: Diebstahlsicherung, Zentralverriegelung, Außenleuchten, Blinker/Notfallwarnung, Nebelscheinwerfer, Heckscheibenwischer/-wascher, Scheibenwischer/-wascher
37. | Navigationssystemantenne - hinter der Instrumententafel
38. | Navigationssteuerungsmodul
39. | Sensor für die Umgebungslufttemperatur
40. | Steuermodul der Servolenkung - in der Servolenkungspumpe
41. | Elektromotor der Heckscheibenwaschpumpe
42. | Zusatzsicherung (Benzin - 250A / Diesel - 450A) - Stromverteilung (Lade- und Startsysteme)
43. | Seitenaufprallsensor, vorne links - unterer Teil der Mittelsäule
44. | SRS-Seitenaufprallsensor, hinten links
45. | Seitenaufprallsensor, vorne rechts - unterer Teil der Mittelsäule
46. | SRS-Seitenaufprallsensor, hinten rechts
47. | Lenkradstellungssensor (Servolenkung) - unter dem Lenkrad
48. | Steuermodul elektrisches Schiebedach
49. | Elektronisches SRS-Steuermodul
50. | Karosseriehöhensensor (hinten) - an der Aufhängung.
51. | Elektronisches Getriebesteuergerät (Automatikgetriebe) - im elektronischen Motorsteuergerät (Diesel)
52. | Elektronisches Getriebesteuergerät (Automatikgetriebe) - im elektronischen Motorsteuergerät (Benzin)
53. | Fahrzeuggeschwindigkeitssensor - ABS-Steuergerät
54. | Sprachsynthesizer (Navigationssystem)
55. | Summer (schlüsselloses Zugangssystem) - hinter der Radlaufverkleidung des linken Vorderrades
56. | Niedrigstandssensor für den Scheibenwaschmittelbehälter
57. | Elektromotor der Scheibenwascherpumpe
58. | Regensensor (Scheibenwischer)
