Sicherungen und Relais Mazda 6 (GJ), 2012 - 2020

Die dritte Generation des Mazda 6 wurde im Jahr 2012 vorgestellt. Im Jahr 2015 erhielt das Fahrzeug ein erstes Facelift, gefolgt von einer zweiten Modellpflege im Jahr 2018. Die Modifikationen betrafen sowohl das Exterieur als auch das Interieur des Modells. Dieser Artikel beschreibt die Sicherungs- und Relaisbelegung des Mazda 6 (dritte Generation, Baureihe GJ). Baujahre: 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020.

Hier finden Sie die Einbauorte, Belegungspläne und Fotos der Sicherungskästen. „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind fett markiert.

Im Motorraum

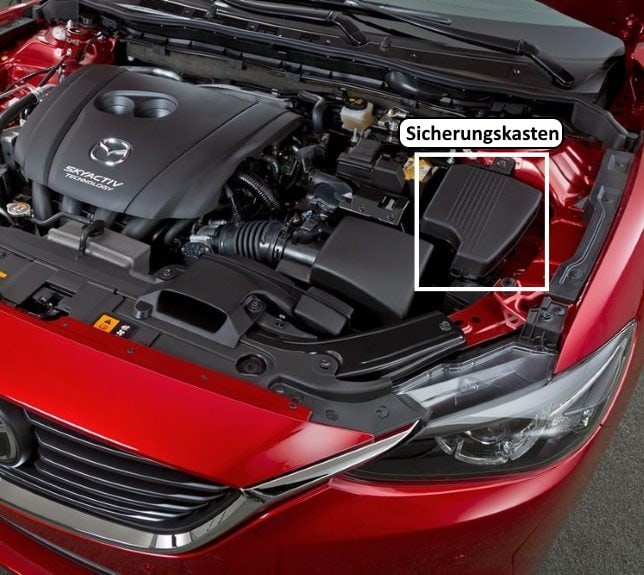

Der Sicherungskasten befindet sich im Motorraum in der Nähe der Batterie unter einer Kunststoffabdeckung.

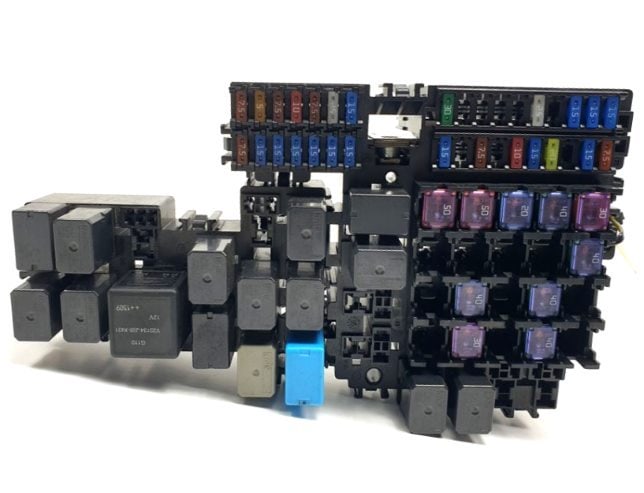

Gesamtansicht.

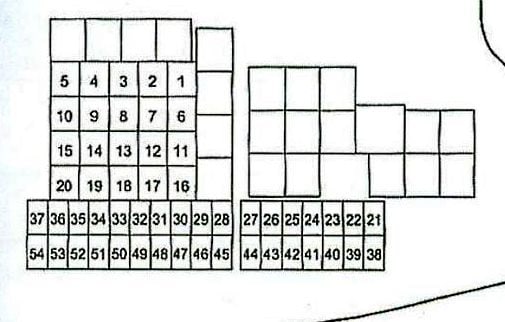

Belegungsplan

Nr. | Ampere | Sicherungsbelegung
1. | 30 A | Kühlerlüfter (je nach Ausstattung)
2. | 30 A | Absicherung verschiedener Stromkreise (Zündung IG2)
3. | 30 A | Motorsteuerung / Einspritzdüsen (INJECTOR) (je nach Ausstattung)
4. | 40 A | Kühlerlüfter (je nach Ausstattung)
5. | 30 A | Elektrische Fensterheber (je nach Ausstattung)
6. | Reserve
7. | 40 A | Kühlerlüfter (je nach Ausstattung)
8. | 20 A | Motorsteuerung (elektrische variable Ventilsteuerung – EVVT) (je nach Ausstattung)
9. | 40 A | Heckscheibenheizung
10. | 40 A | Absicherung verschiedener Systeme (Gleichspannungswandler – DCDC DE) (je nach Ausstattung)
11. | 30 A | Kühlerlüfter (je nach Ausstattung)
12. | Reserve
13. | Reserve
14. | Reserve
15. | 40 A | Hauptrelais Motorsteuerung (ENG.MAIN)
16. | 50 A | Antiblockiersystem (ABS) / Dynamische Stabilitätskontrolle (DSC)
17. | 50 A | Stromversorgung Innenraum (CABIN +B)
18. | 20 A | Scheibenwischer und Scheibenwaschanlage
19. | 40 A | Klimaanlage
20. | 30 A | Absicherung verschiedener Stromkreise (je nach Ausstattung)
21. | 7,5 A | Motorsteuerung
22. | 15 A | Absicherung verschiedener Stromkreise
23. | 15 A | Scheinwerfer links (*1) / Abblendlicht links (*2)
24. | 15 A | Abblendlicht rechts (*2)
25. | 15 A | Motorsteuerung (ENGINE 3)
26. | 15 A | Motorsteuerung (ENGINE 2)
27. | 15 A | Motorsteuerung (ENGINE 1)
28. | 15 A | Getriebesteuerung (je nach Ausstattung), Zündschloss
29. | 20 A | Scheinwerferreinigungsanlage (je nach Ausstattung)
30. | 7,5 A | Klimaanlage (A/C)
31. | 15 A | Getriebesteuerung (je nach Ausstattung)
32. | 10 A | Bremsleuchten, Nebelschlussleuchte (je nach Ausstattung)
33. | 15 A | Heckscheibenwischer (je nach Ausstattung)
34. | 20 A | Fernlicht
35. | 15 A | Scheinwerfer rechts (*1)
36. | 15 A | Nebelscheinwerfer (je nach Ausstattung)
37. | 7,5 A | Motorsteuerung (ENG.+B)
38. | 7,5 A | Audiosystem
39. | 5 A | Motorsteuerung – Vorglühsignal (GLOW SIG) (je nach Ausstattung)
40. | 7,5 A | Kombiinstrument (je nach Ausstattung)
41. | 10 A | Kombiinstrument
42. | 7,5 A | Airbag-System (SRS1)
43. | 25 A | Bose-Audiosystem
44. | 15 A | Audiosystem
45. | 30 A | Antiblockiersystem (ABS) / Dynamische Stabilitätskontrolle (DSC)
46. | 15 A | Kraftstoffsystem (FUEL PUMP) – Kraftstoffpumpe (je nach Ausstattung)
47. | 25 A | Kraftstoffheizung (FUEL WARM) (je nach Ausstattung)
48. | Rückleuchten
49. | Unbelegt
50. | 50 A | Warnblinkanlage, Blinker, Standlicht vorne/hinten, Kennzeichenleuchte
51. | Tagfahrlicht
52. | 15 A | Steckdosen (R.OUTLET2)
53. | 15 A | Hupe
54. | 15 A | Innenbeleuchtung

Anmerkung: *1. Scheinwerfer mit Xenon-Lampen, *2. Scheinwerfer mit Halogenlampen.

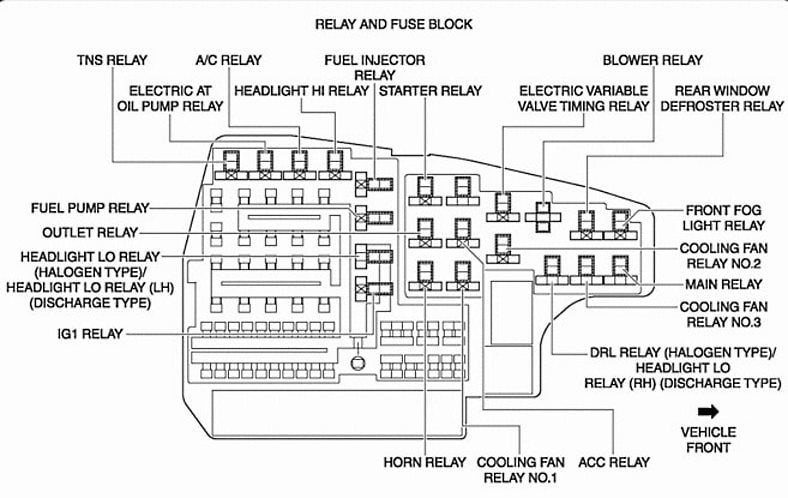

Relaisbelegung im Motorraum

Code | Beschreibung
FUEL PUMP RELAY | Kraftstoffpumpenrelais
OUTLET RELAY | Steckdosenrelais
HEADLIGHT LO RELAY | Abblendlichtrelais
IG1 RELAY | Zündungsrelais (IG1)
FRONT FOG LIGHT RELAY | Nebelscheinwerferrelais
COOLING FAN RELAY NO.2 | Kühlerlüfterrelais Nr. 2
MAIN RELAY | Hauptrelais
COOLING FAN RELAY NO. 3 | Kühlerlüfterrelais Nr. 3
DRL-RELAIS | Tagfahrlichtrelais (DRL)
HORN RELAY | Hupenrelais
COOLING FAN ACC RELAY | Kühlerlüfterrelais (ACC)
TNS RELAY (TAIL) | Standlichtrelais (TNS / Heckleuchten)
A/C RELAY | Klimaanlagenrelais
FUEL INJECTOR RELAY | Einspritzdüsenrelais
ELECTRIC AT OR OIL PUMP RELAY | Relais für Automatikgetriebe oder Getriebeölpumpe
HEADLIGHT HI RELAY | Fernlichtrelais
STARTER RELAY | Anlasserrelais (Starter)
BLOWER RELAY | Gebläserelais
ELECTRIC VARIABLE VALVE TIMING RELAIS | Relais für elektrische variable Ventilsteuerung
REAR WINDOW DEFROSTER RELAY | Heckscheibenheizungsrelais

Im Innenraum des Fahrzeugs

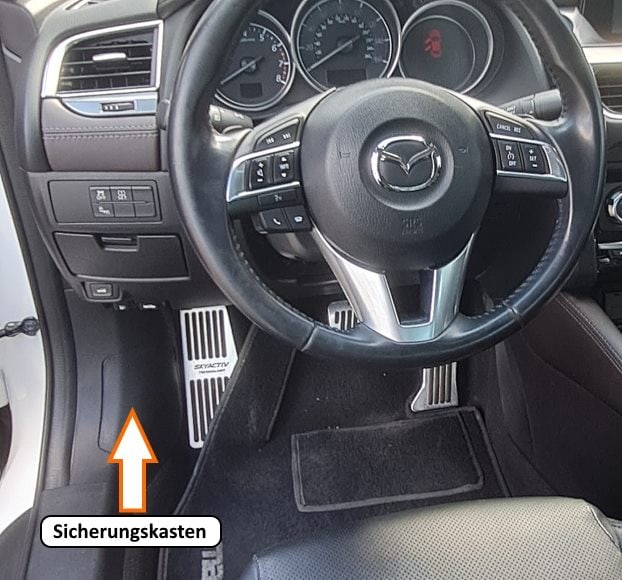

Der Sicherungskasten befindet sich an der linken Seite der Armaturentafel im Fahrerfußraum. Er ist mit einer Kunststoffabdeckung geschützt.

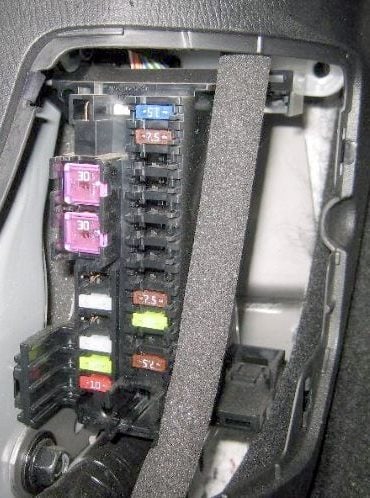

Zugang zum Sicherungskasten.

Belegungsplan

Nr. | Ampere | Beschreibung
1. | 30 A | Elektrische Sitzverstellung (je nach Ausstattung)
2. | 30 A | Elektrische Fensterheber
3. | 15 A | Zusatzsteckdosen (R.OUTLET3)
4. | 25 A | Elektrische Fensterheber
5. | 15 A | Elektrische Lenksäulenverriegelung
6. | 25 A | Zentralverriegelung
7. | 20 A | Sitzheizung (je nach Ausstattung)
8. | 10 A | Schiebedach (je nach Ausstattung)
9. | 15 A | Steckdose / Zigarettenanzünder
10. | 7,5 A | Elektrische Außenspiegelverstellung
11. | 15 A | Steckdosen (je nach Ausstattung)
12-16. | Reserve
17. | 7,5 A | Außenspiegelheizung
18-20. | Reserve
21. | 30 A | Elektrische Sitzverstellung (je nach Ausstattung)


Videoanleitung für den Zugang zu den Sicherungskästen.
