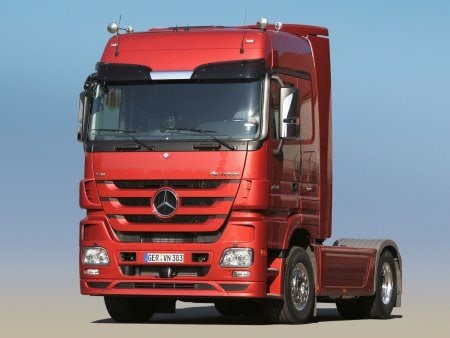

Der Mercedes-Benz Actros ist eine Baureihe von schweren Lkw und Sattelzugmaschinen mit einem zulässigen Gesamtgewicht von 18 bis 25 Tonnen. Er wird seit 1996 produziert. Dieser Artikel beschreibt die Sicherungs- und Relaisbelegung des Actros der zweiten (MP2) und dritten Generation (MP3). Baujahre: 2003, 2004, 2005, 2006, 2007 sowie 2008, 2009, 2010, 2011 und 2012.
Hier finden Sie die Einbauorte, Belegungspläne und Fotos der Sicherungskästen. Der Begriff „Zigarettenanzünder“ ist fett markiert.
Im Fahrerhaus

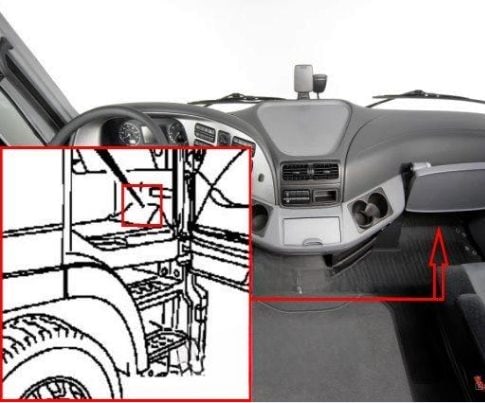

Dieser befindet sich hinter der Abdeckung im Beifahrerfußraum.

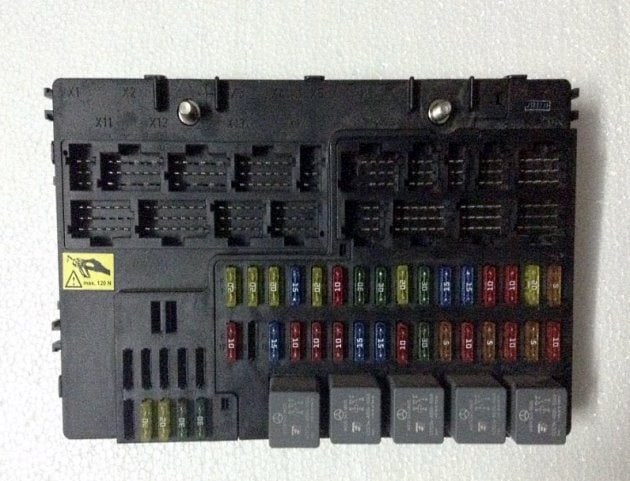

Gesamtansicht.

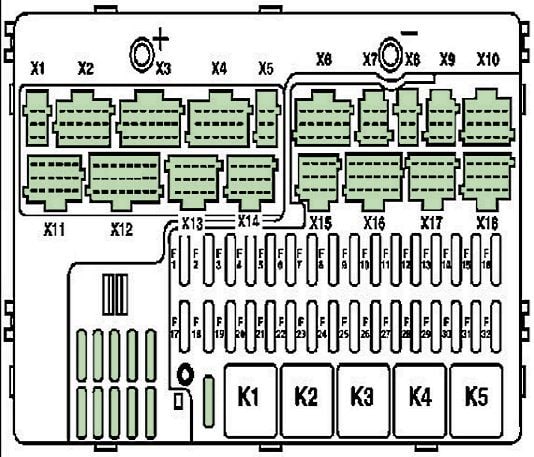

Belegungsplan
Nr. | Beschreibung | Ampere
K5. | Relais Zigarettenanzünder
F1. | Türsteuergerät Fahrerseite, Klimabedienteil, Standheizung (Luftheizgerät) | 20A
F2. | Nicht belegt | 20A
F3. | Türsteuergerät Beifahrerseite | 20A
F4. | Schaltmodul | 15A
F5. | Anhängersteckdose 15-polig | 20A
F6. | Modulares Schalterfeld (MSF) | 10A
F7. | Retardersteuerung, Parametrierbares Sondermodul (PSM), Alarmanlage, Kühlschrank, Spannungswandler | 30A
F8. | Schwingsitz Beifahrer, Standklimaanlage, Rundumkennleuchte, Reifendruckkontrollsystem (RDK) | 30A
F9. | Anhängersteckdose 7-polig | 30A
F10. | Abstandsregeltempomat (ART), Batteriehauptschalter (elektrisch), Reifendruckkontrollsystem (RDK) | 30A
F11. | Steuergerät Bremssystem (BS) | 15A
F12. | Getriebesteuerung | 30A
F13. | Radio / Audiosystem, Telematik | 20A
F14. | Fahreregelung (FR), Zündschloss | 10A
F15. | Klimabedienteil / Heizung | 20A
F16. | Leseleuchte, Staufachbeleuchtung | 10A
F17. | Kombiinstrument, Fahrtenschreiber (Tachograf), Diagnosebuchse | 10A
F18. | Dachluke / Schiebedach | 20A
F19. | Steuergerät Bremssystem (BS) | 30A
F20. | Getriebesteuerung | 10A
F21. | Motorsteuerung (MR), Generator (Lichtmaschine) | 10A
F22. | Anhängersteckdose 7-polig | 10A
F23. | Anhängersteckdose 15-polig / 7-polig | 15A
F24. | Beheizter Kraftstoffvorfilter (Racor), Lufttrockner / Magnetventil für Zweikammer-Lufttrockner | 15A
F25. | Diagnosebuchse | 10A
F26. | Flammstartanlage, Schwingsitz Fahrer, Standklimaanlage, Spurhalteassistent (SPA), elektrohydraulische Lenkung, elektrisches Sonnenrollo, Motorraumbeleuchtung, Aufbauhersteller | 30A
F27. | Klimabedienteil / Heizung, Telematik | 20A
F28. | Flottenmanagementsystem / FleetBoard | 10A
F29. | Steuergerät Bremssystem (BS) | 10A
F30. | Gurtstraffer (SRS), Airbag, Kombiinstrument | 10A
F31. | Audiosystem, Innenraumtemperatursensor, 24-Volt-Steckdose („Zigarettenanzünder“) | 10A
F32. | Sicherung Zigarettenanzünder, 12-Volt-Steckdose | 10A
