Die vierte Generation des Opel Astra (Astra J) feierte ihre Premiere 2009 auf der IAA in Frankfurt. Das Modell löste die dritte Generation (Astra H) ab und wurde von 2009 bis 2015 in den Karosserievarianten Schrägheck (5-Türer), Stufenheck und Kombi (Sports Tourer) produziert. Im Jahr 2012 erhielt das Fahrzeug ein Facelift. Dieser Artikel beschreibt die Sicherungs- und Relaisbelegung für den Opel Astra J der Baujahre 2009, 2010, 2011, 2012, 2013, 2014 und 2015 mit den DOHC-Benzinmotoren: 1,4 l (A14XER), 1,4 l (A14NET, Turbo), 1,6 l (A16XER) und 1,6 l (A16LET, Turbo).
Nachfolgend finden Sie die Einbauorte, Belegungspläne und Abbildungen der Sicherungskästen. Die Positionen für „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind fett hervorgehoben.
Im Motorraum
Der Sicherungskasten befindet sich unmittelbar neben der Fahrzeugbatterie und ist durch eine Schutzabdeckung geschützt.
Drücken Sie mit einem Schraubendreher die beiden Verriegelungslaschen ein,
um die Abdeckung nach oben abzunehmen.

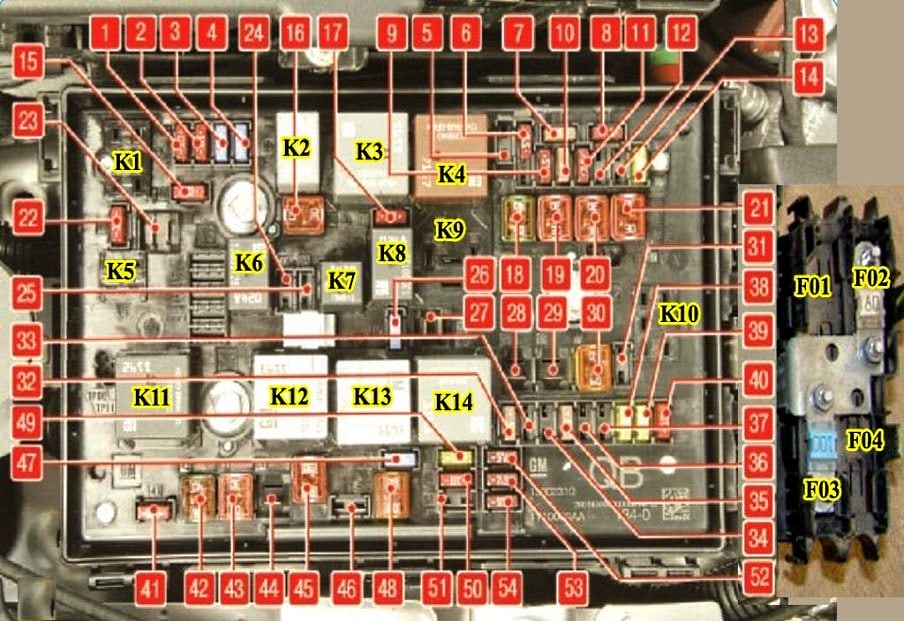

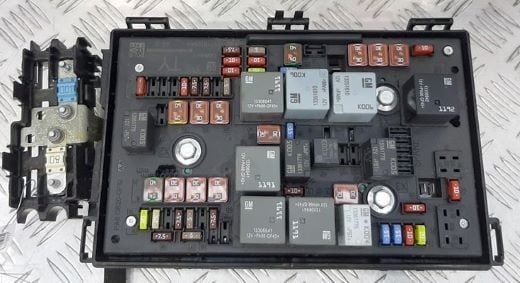

Gesamtansicht des Sicherungskastens.
Belegungsplan
Nr. | Komponente | Ampere
1. | Motorsteuergerät | 10A / 20A
2. | Lambda-Sonde | 10A
3. | Kraftstoffeinspritzung, Zündanlage | 15A
4. | Reserve
5. | Nicht belegt
6. | Spiegelheizung, Außenspiegel | 7,5A
7. | Gebläsesteuerung | 5A
8. | Lambda-Sonde | 7,5A
9. | Sensor Heckscheibe | 7,5A
10. | Batteriesensor | 5A
11. | Heckklappenentriegelung | 7,5A
12. | Steuergerät für adaptives Fahrlicht (AFL) | 5A
13. | Reserve | 20A
14. | Heckscheibenwischer | 20A
15. | Motorsteuergerät (ECM) | 10A
16. | Anlasser | 30A
17. | Getriebesteuergerät | 10A
18. | Heckscheibenheizung | 40A
19. | Fensterheber vorne | 30A
20. | Fensterheber hinten | 30A
21. | ABS-System | 30A
22. | Fernlicht links | 10A
23. | Scheinwerferreinigungsanlage | 25A
24. | Abblendlicht rechts (Xenon) | 15A
25. | Abblendlicht links (Xenon) | 15A
26. | Nebelscheinwerfer | 15A
27. | Dieselkraftstoffheizung | 30A
28. | Nicht belegt
29. | Elektrische Parkbremse | 30A
30. | ABS-System | 60A
31. | Nicht belegt
32. | Airbag-System | 5A
33. | Adaptives Fahrlicht (AFL) | 15A
34. | Nicht belegt
35. | Bedieneinheit Fensterheber/Spiegel (Fahrerseite) | 5A
36. | Nicht belegt
37. | Magnetventil für Tankentlüftung | 10A
38. | Unterdruckpumpe (Benzinmotoren) | 20A
39. | Steuergerät Kraftstoffsystem | 20A
40. | Scheibenwaschanlage (vorne/hinten) | 10A
41. | Fernlicht rechts | 10A
42. | Kühlerlüfter | 40A
43. | Scheibenwischer vorne | 30A
44. | Nicht belegt
45. | Kühlerlüfter | 30A
46. | Nicht belegt
47. | Signalhorn (Hupe) | 15A
48. | Kühlerlüfter | 60A
49. | Kraftstoffpumpen-Steuergerät (Sicherung Benzinpumpe)
50. | Leuchtweitenregulierung | 10A
51. | Drosselklappeneinheit | 10A
52. | Kurbelgehäuseentlüftungsheizung | 10A
53. | Getriebesteuergerät, Motorsteuergerät | 7,5A
54. | Bordnetzsteuerung | 7,5A
K1. | Reserve
K2. | Relais Anlasser
K3. | Relais Getriebe
K4. | Relais Heckscheibenheizung
K5. | Relais Scheinwerferreinigungsanlage
K6. | Relais Abblendlicht links
K7. | Relais Kraftstoffpumpe (Opel Astra J)
K8. | Relais Tagfahrlicht rechts
K9. | Relais Kraftstoffheizung (Diesel)
K10. | Reserve
K11. | Relais Kühlerlüfter (niedrige Stufe)
K12. | Relais Kühlerlüfter (hohe Stufe)
K13. | Relais Kühlerlüfter (mittlere Stufe)
K14. | Hauptrelais (Zündung)
F01. | Glühkerzensteuergerät (Diesel) - 80A
F02. | Steuergerät Servolenkung - 80A
F03. | Elektrischer Zuheizer - 100A
F04. | Kühlerlüftermotor - 80A
Im Kofferraum

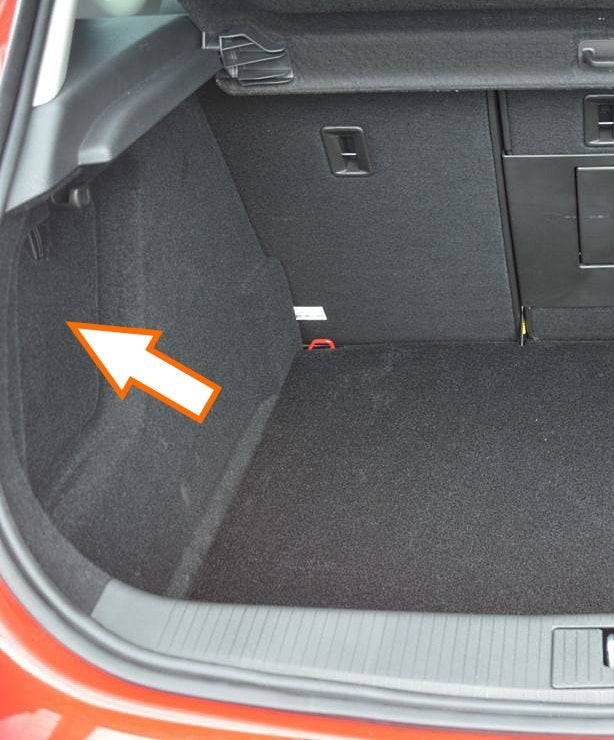

Der Sicherungskasten befindet sich auf der linken Seite des Laderaums hinter einer Abdeckung.

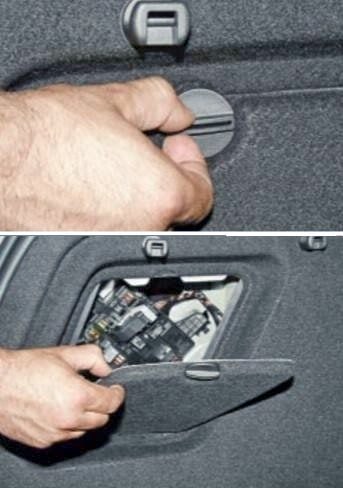

Um Zugang zum Sicherungskasten im Kofferraum zu erhalten, drehen Sie den Verschluss in der linken Seitenverkleidung um 90° und klappen Sie die Abdeckung nach unten.

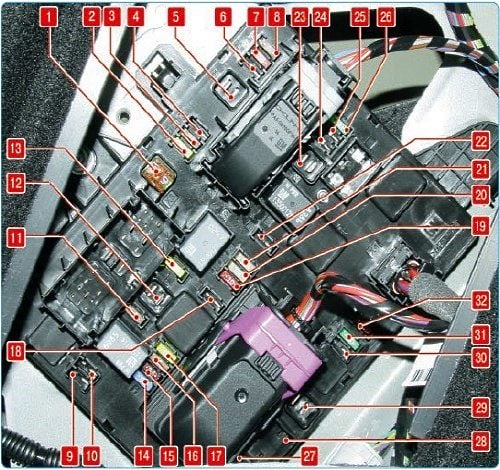

Belegungsplan
Nr. | Komponente | Ampere
1. | Anhängermodul | 40A
2. | Anhängersteckdose | 30A
3. | Einparkhilfe (Parkpilot)
4. | Reserve
5. | Reserve
6. | Reserve
7. | Reserve
8. | Diebstahlwarnanlage | 10A
9. | Nicht belegt
10. | Karosseriesteuergerät (BCM) | 5A
11. | Anhängermodul, Anhängersteckdose | 10A
12. | Reserve
13. | Stecker für Anhängerkabelbaum | 20A
14. | Nicht belegt
15. | Fensterheber Fahrerseite, Außenspiegel | 7,5A
16. | Innenspiegel, automatisch abblendend | 5A
17. | Reserve
18. | Nicht belegt
19. | Lenkradheizung | 10A
20. | Schiebedach | 20A
21. | Sitzheizung | 25A
22. | Nicht belegt
23-30. | Nicht belegt
31. | Soundsystem | 30A
32. | FlexRide (Fahrwerksteuerung), Spurassistent | 10A

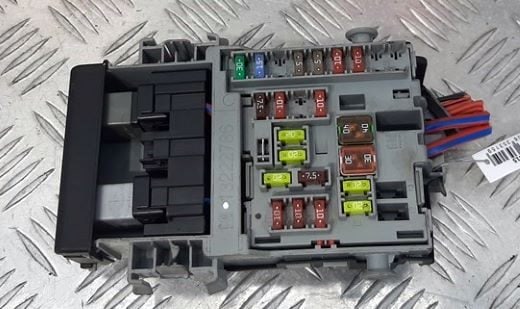

Im Innenraum

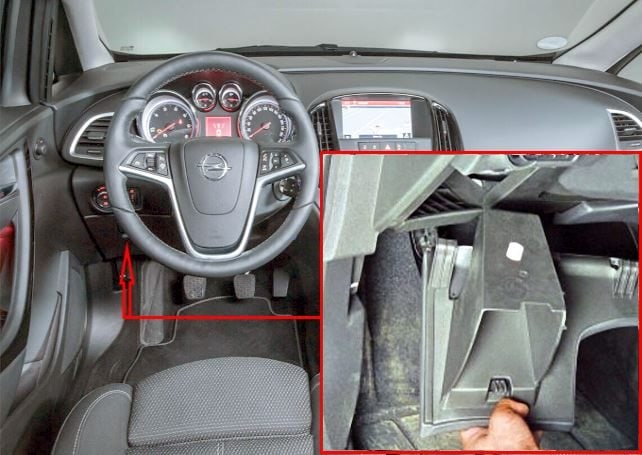

Um an den Sicherungskasten in der Instrumententafel zu gelangen, muss das linke Ablagefach ausgebaut werden.
Abbildung der Einbauposition.
Videoanleitung für den Zugang zum Sicherungskasten.

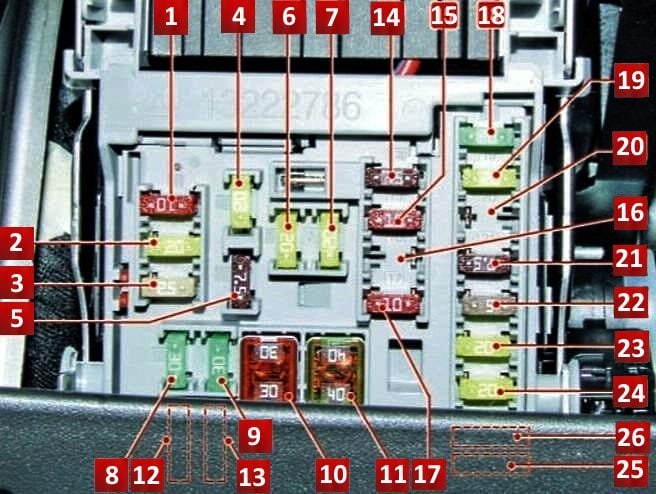

Belegungsplan
Nr. | Komponente | Ampere
1. | Informationsdisplay | 10A
2. | Außenbeleuchtung | 20A / 25A
3. | Außenbeleuchtung | 20A / 25A
4. | Audiosystem | 20A
5. | Infotainmentsystem | 7,5A
6. | Steckdose vorne (Zigarettenanzünder) | 20A
7. | Steckdose hinten (Zigarettenanzünder/Zubehör) | 20A
8. | Abblendlicht links (Halogen) | 30A
9. | Abblendlicht rechts (Halogen) | 30A
10. | Zentralverriegelung (Türschlösser) | 30A
11. | Heizung, Lüftung und Klimaanlage | 40A
12. | Elektrische Sitzeinstellung | 25A
13. | Diagnosesteckdose (OBD) | 7,5A
15. | Airbag-System | 7,5A
16. | Zentralverriegelung | 10A
17. | Klimatisierung | 10A
18. | Transportmodus-Relais | 30A
19. | Bremsleuchten, Rückfahrscheinwerfer, Innenbeleuchtung | 20A
20. | Sitzbelegungserkennung | 5A
21. | Kombiinstrument | 10A
22. | Zündschloss | 5A
23. | Karosseriesteuergerät (BCM) | 20A
24. | Karosseriesteuergerät (BCM) | 20A
25. | Elektrische Lenksäulenverriegelung | 20A
26. | Stromversorgung Sonderausstattung | 20A
