Der Combo C wurde 2001 auf der Frankfurter Automobilausstellung vorgestellt. Das Auto basierte auf der Plattform des Opel Corsa C. Im Vergleich zur vorherigen Generation erhielt das Modell seitliche Schiebetüren hinten. Die kommerziellen Versionen des Transporters behielten die symmetrischen doppelten Hecktüren bei, während die Tour-Version eine einzelne Hecktür hatte, die sich nach oben öffnete. In diesem Artikel werden wir einen detaillierten Blick auf die Belegung der Sicherungen und Relais im Opel Combo C (dritte Generation). Baujahre: 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010 und 2011.
Hier finden Sie die Positionen, Beschreibungen und Fotos der Sicherungskästen. „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind fett hervorgehoben.
Im Motorraum

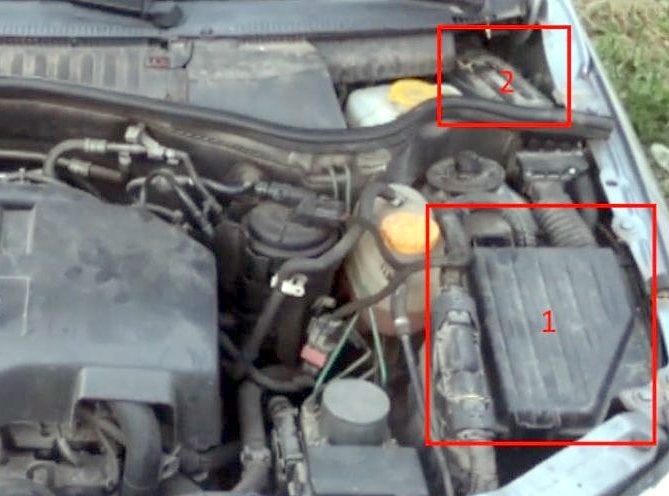

Unter der Motorhaube befinden sich zwei Verteilerblöcke: 1 - Hauptblock, 2 - Zusatzblock. Beide sind auf dem Foto oben markiert.
Haupt-Sicherungsblock

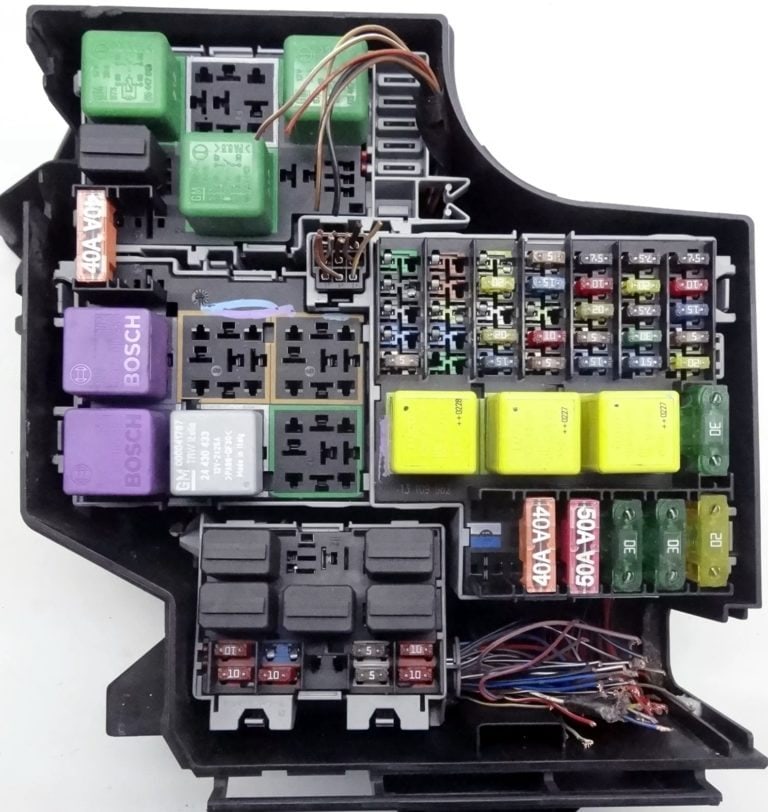

Allgemeine Ansicht.

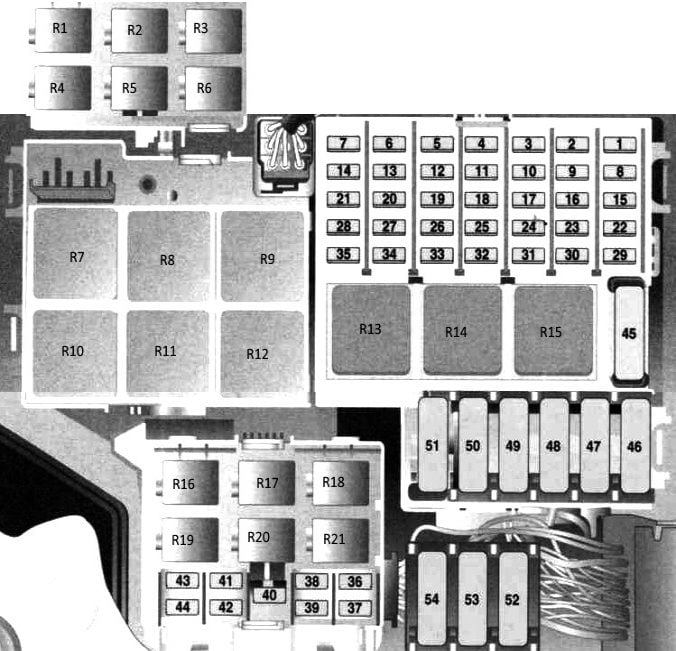

Belegungsplan
Nr. | Beschreibung | Ampere
1. | Multifunktionssteuergerät | 7,5A
2. | Motorsteuerung | 7,5A
3. | Multifunktionsanzeige, Notalarm, Hupe, Wegfahrsperre, Kombiinstrument | 7,5A
4. | Kennzeichenbeleuchtungsleuchte | 5A
5. | Elektrische Fensterheber | 20A
6. | AUTOMATIKGETRIEBE | 10A
7. | Scheinwerferwaschanlage | 30A
8. | Anlasser | 10A
9. | Standheizung, Motormanagement, Kraftstoffpumpenrelais (Sicherung der Benzinpumpe) | 20A
10. | Hupe | 10A
11. | Multifunktionssteuergerät | 15A
12. | Audioanlage, Multifunktionsanzeige | 20A
13. | Anti-Diebstahl-System | 10A
14. | Elektrische Außenspiegel | 7,5A
15. | Windschutzscheibenwaschanlage | 10A
16. | Innenbeleuchtung | 5A
17. | Multifunktions-Bedieneinheit | 20A
18. | Schiebedach | 20A
19. | Anti-Diebstahl-System | 5A
20. | Elektrische Fensterheber | 20A
21. | Reserveteil
22. | Multifunktionssteuergerät | 5A
23. | Windschutzscheibenwischer | 20A
24. | Wegfahrsperre, Kombiinstrument, Innenbeleuchtung, Servolenkung, Multifunktionsanzeige | 5A
25. | Bremsleuchten | 5A / 10A
26. | Zigarettenanzünder-Sicherung Opel Combo C | 20A / 25A
27. | Sitzheizung | 15A
28. | Sitzheizung | 15A
29. | Windschutzscheibenwaschanlage | 20A
30. | Motormanagementsystem - Benzin | 15A
31. | Klimaanlage | 15A
32. | Bremssystem (ABS), Heckscheibenheizung | 5A
33. | Motorsteuerungsmodul | 7,5A / 15A
34. | Kraftstoffheizung (Diesel) | 30A
35. | Infotainmentsystem, elektrische Fensterheber, Schiebedach | 5A
36. | Scheinwerfer links - Abblendlicht | 10A
37. | Rechter Scheinwerfer - Abblendlicht | 10A
38. | Vorderes linkes Standlicht/ hinteres linkes Standlicht | 5A
39. | Vorderes rechtes Standlicht/rechtes hinteres Standlicht | 5A
40. | Bremsleuchten | 10A
41. | Nebelscheinwerfer | 15A
42. | Nebelschlussleuchten | 10A
43. | Scheinwerfer links - Fernlicht | 10A
44. | Rechter Scheinwerfer - Fernlicht | 10A
45. | Klimatisierung | 30A
46. | Motorsteuerung | 20A
47. | Heckscheibenheizung | 30A
48. | Anlasser | 30A
49. | Servolenkung | 50A
50. | Antiblockiersystem (ABS) | 40A
51. | Sequenzielles Schaltgetriebe - Benzin | 60A
52. | Gebläsemotor für die Kühlung - Benzin mit Klimaanlage | 30A
53. | Gebläsemotor des Klimakondensators - Benzin | 30A
54. | Getriebe | 60A
R1. | Kühlgebläse
R2. | Kühlgebläse
R3. | Kühlgebläse
R4. | Kupplung des Klimakompressors
R5. | Kühlgebläse
R6. | Leer
R7. | Motormanagementsystem
R8. | Linker Raddrehzahlsensor-Signalwandler - ohne ABS (außer sequentiellem Automatikgetriebe)
R9. | Signalwandler des rechten Raddrehzahlsensors - ohne ABS (mit sequenziellem Schaltgetriebe)
R10. | Zapfsäule - Benzin
R11. | Heckscheibenheizung
R12. | Pumpe der Scheinwerferwaschanlage
R13. | Hilfsstromkreisrelais der Zündung
R14. | Anlasser
R15. | Hauptstromkreise der Zündung
R16. | Nebelschlussleuchtenrelais
R17. | Nebelscheinwerfer
R18. | Standlicht rechts
R19. | Fernlichtrelais
R20. | Linkes Standlicht
R21. | Abblendlicht-Relais
Videoanleitung für den Zugang.

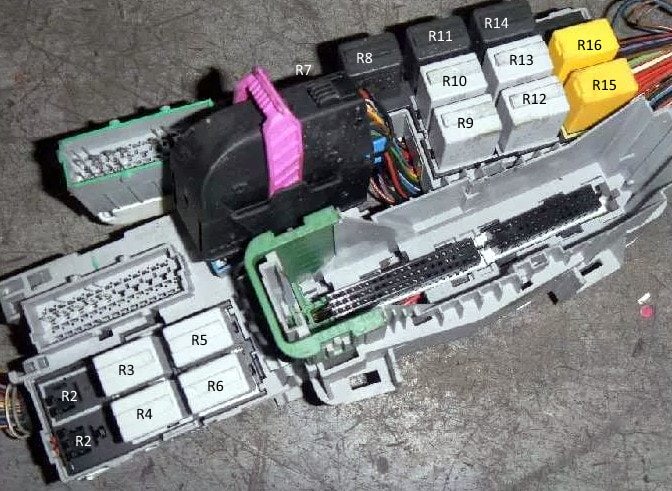

Zusätzlicher Relaisblock
Er ist mit der Nummer 2 auf dem Foto am Anfang dieses Artikels gekennzeichnet.
Belegungsplan
Nr. Dekodierung
1. | Reserve
2. | Reserve
3. | Zentralverriegelung - Verriegelung (Fahrertür)
4. | Zentralverriegelung - Doppelverriegelung
5. | Zentralverriegelung - Entriegelung
6. | Zentralverriegelung - Verriegelung
7. | Signal der Diebstahlwarnanlage
8. | Kennzeichenbeleuchtungsleuchten
9. | Pumpe der Heckscheibenwaschanlage
10. | Windschutzscheibenwischer - schnell
11. | Hupe
12. | Scheibenwascherpumpe
13. | Scheibenwischerrelais - langsam/intermittierend
14. | Heckscheibenwischerrelais
15. | Linker Blinker
16. | Blinker rechts
