Der Insignia B wurde im März 2017 eingeführt. Auf dem europäischen Markt war das Modell in den Karosserievarianten Fließheck (Grand Sport), Kombi (Sports Tourer) und Crossover (Country Tourer) erhältlich. Er basiert auf einer aktualisierten Version der Epsilon-II-Plattform, genannt E2XX. Dieser Artikel beschreibt die Sicherungsbelegung und Relaispositionen des Opel Insignia B (zweite Generation; Baureihe Z18) für die Baujahre 2018, 2019, 2020, 2021 und 2022.
Hier finden Sie die Einbauorte, Belegungspläne und Fotos der Sicherungskästen. Die Positionen für „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind fett markiert.
Im Motorraum

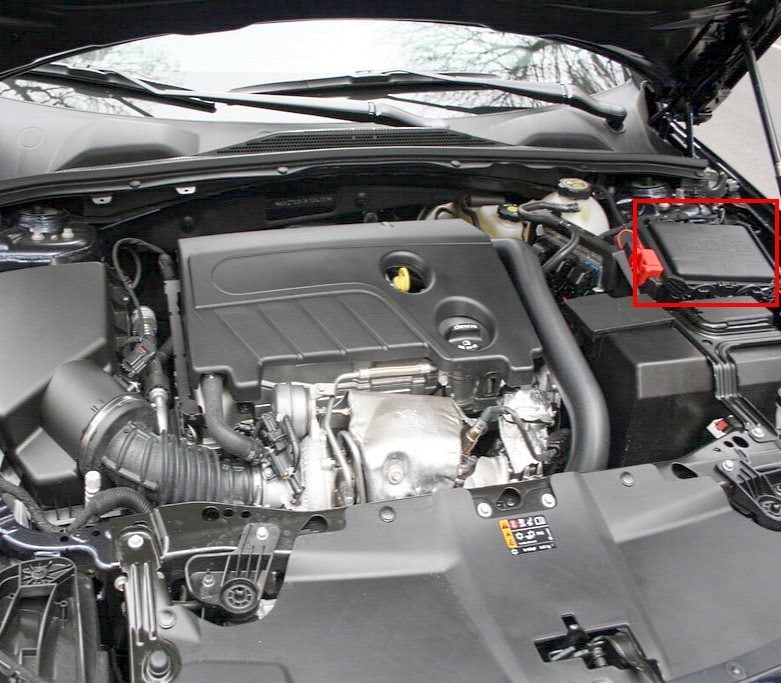

Der Sicherungskasten befindet sich auf der linken Seite im Motorraum hinter einer Schutzabdeckung.

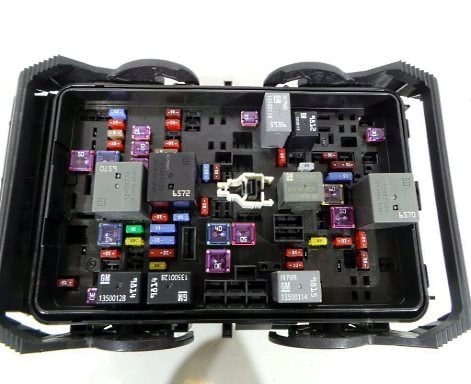

Beispielabbildung.

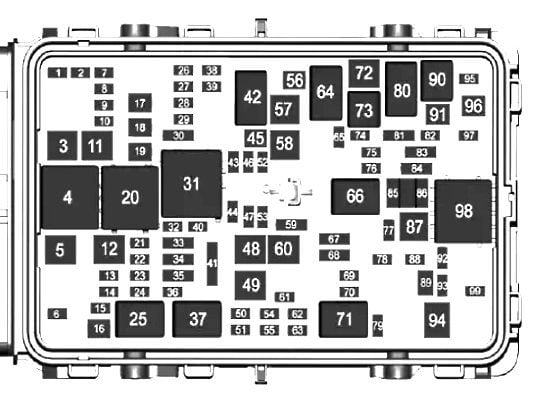

Belegungsplan
Nr. | Funktion
1. Nicht belegt
2. Nicht belegt
3. ABS-System
4. Nicht belegt
5. ab 2021: Sicherungskasten im Laderaum
6. Heckklappenentriegelung
7. Nebelschlussleuchten und Nebelscheinwerfer
8. Memory-Modul (Sitzspeicher)
9. Beheizbare Windschutzscheibe
10. Lordosenstütze (Lendenwirbelstütze)
11. Batteriestromversorgung
12. Heckscheibenheizung
13. Beheizbare Außenspiegel
14. Nicht belegt
15. ab 2021: LED-Scheinwerfer
16. Scheibenwischer vorne
17. Elektrischer Beifahrersitz
18. Sonnenschutzrollo
19. Elektrischer Fahrersitz
20. Nicht belegt
21. Schiebedach
22. bis 2020: Heckscheibenwischer / Airbags; ab 2021: Heckscheibenwischer
23. bis 2020: Adaptives Fahrlicht (AFL); ab 2021: Elektrisch umklappbare Rücksitze
24. Nicht belegt
25. Nicht belegt
26. Getriebesteuergerät (TCM)
27. Zündung / Kombiinstrument
28. Nicht belegt
29. Rückfahrkamera / Belüftung
30. Check-Control-Anzeige / Anhängermodul
31. Nicht belegt
32. bis 2020: Frontkamera; ab 2021: Nicht belegt
33. Sitzheizung vorne
34. Sitzheizung hinten
35. Allradsystem (AWD)
36. Kraftstoffpumpe
37. Nicht belegt
38. Nicht belegt
39. Nicht belegt
40. Elektrische Lenksäulenverriegelung
41. Nicht belegt
42. Nicht belegt
43. Lenkradheizung
44. Leuchtweitenregulierung
45. Nicht belegt
46. Motorsteuergerät (ECM)
47. Nicht belegt
48. Gleichspannungswandler (DC/DC)
49. Türsteuergerät hinten
50. Nicht belegt
51. Nicht belegt
52. Nicht belegt
53. Nicht belegt
54. Nicht belegt
55. Nicht belegt
56. Anlasser
57. ab 2021: Sicherungskasten im Laderaum
58. Nicht belegt
59. bis 2020: LED-Scheinwerfer links; ab 2021: Alarmsirene
60. Kühlerlüfter
61. Nicht belegt
62. Nicht belegt
63. Nicht belegt
64. Nicht belegt
65. Klimatisierungsautomatik
66. Nicht belegt
67. Nicht belegt
68. Nicht belegt
69. bis 2020: Fernlicht rechts (Halogen) / Scheinwerfer rechts (LED)
70. bis 2020: Fernlicht links (Halogen)
71. Nicht belegt
72. Anlasser
73. Nicht belegt
74. bis 2020: Getriebesteuergerät; ab 2021: Getriebesteuergerät / Motorkühlung
75. Motorsteuergerät (ECM)
76. Abgasreinigungssystem (AdBlue)
77. Nicht belegt
78. Signalhorn (Hupe)
79. Scheibenwaschanlage
80. Nicht belegt
81. Motorsteuergerät (ECM)
82. Nicht belegt
83. Zündspule
84. Zündspule
85. bis 2020: Getriebe; ab 2021: Shunt-Widerstand 60A
86. Nicht belegt
87. Kraftstoffvorwärmung (Diesel)
88. Aktive Kühlerjalousie
89. Nicht belegt
90. Nicht belegt
91. Nicht belegt
92. bis 2020: Kühlmittel-Nachlaufpumpe
93. Keyless-Entry (Schlüsselloses Zugangssystem)
94. Nicht belegt
95. Kühlmittelpumpe
96. Kraftstoffvorwärmung (Diesel)
97. Nicht belegt
98. Nicht belegt
99. Kühlmittelpumpe
Im Innenraum

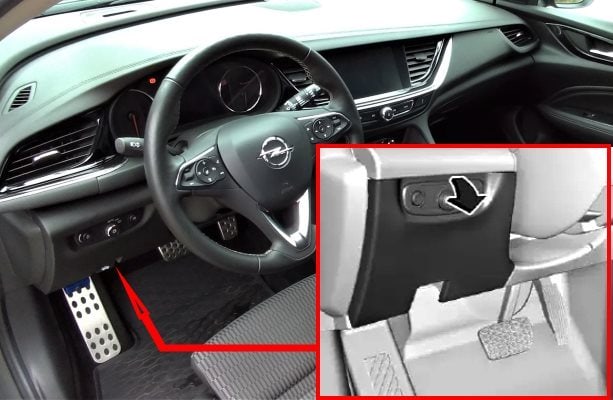

Die Sicherungs- und Relaiseinheit befindet sich auf der Fahrerseite in der Instrumententafel hinter einer Abdeckung.
Bei Fahrzeugen mit Rechtslenkung befindet sich diese Einheit hinter dem Handschuhfach auf der Beifahrerseite.

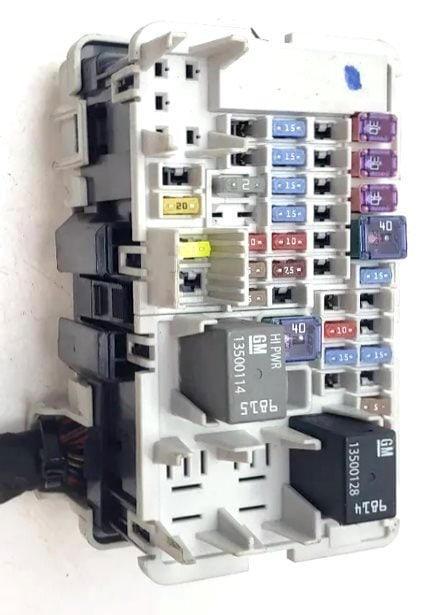

Gesamtansicht der Einheit.
Belegungsplan
Nr. | Funktion
1. Fensterheber links
2. Fensterheber rechts
3. Karosseriesteuergerät (BCM)
4. Innenraumgebläse
5. Karosseriesteuergerät (BCM)
6. Anhängererkennungsmodul
7. bis 2020: Elektrisch umklappbare Rücksitze; ab 2021: LED-Scheinwerfer links
8. Karosseriesteuergerät (BCM)
9. Motorsteuergerät (ECM)
10. Head-Up-Display (HUD)
11. NOx-Sensoren
12. NOx-Sensoren / Partikelsensor
13. bis 2020: UREA-Modul; ab 2021: AdBlue-Modul
14. Lenkradheizung
15. Getriebesteuergerät (TCM)
16. Audioverstärker
17. bis 2020: Alarmsirene; ab 2021: LED-Scheinwerfer rechts
18. Karosseriesteuergerät (BCM)
19. bis 2018: UREA-Modul; ab 2019: AdBlue-Modul
20. Karosseriesteuergerät (BCM)
21. Karosseriesteuergerät (BCM)
22. Karosseriesteuergerät (BCM)
23. Elektrische Lenksäulenverriegelung
24. Airbag-System
25. Diagnoseanschluss (OBD2)
26. Zigarettenanzünder / 12V-Steckdose im Laderaum
27. bis 2020: Elektronisches Bremssteuergerät (EBCM); ab 2021: ABS-System
28. Sonderausstattung (Behörden oder Taxi)
29. ab 2021: Kraftstoffpumpe
30. ab 2021: Kraftstoffpumpe
31. Lenkradfernbedienung
32. Zündschloss
33. Klimaanlage
34. Zentrales Gateway-Modul
35. AUX- / USB-Schnittstelle
36. Induktive Ladestation (kabelloses Laden)
37. Heckscheibenwischer
38. bis 2020: OnStar-System; ab 2021: Notrufsystem (eCall)
39. Info-Display
40. Parkpilot (Einparkhilfe)
41. Dachkonsole
42. Infotainmentsystem / Radio
43. ab 2021: Sondersignalanlage (Polizei)
44. ab 2021: Zigarettenanzünder / 12V-Steckdose
Nr. | Relais
R1. Reserve
R2. Zubehörrelais
R3. Reserve
R4. Reserve
R5. Logistikmodus / Transportmodus
Im Gepäckraum
Diese Einheit ist in Fahrzeugen der Modelljahre 2021 und 2022 verbaut.
Die Einheit befindet sich auf der linken Seite des Kofferraums hinter der Seitenverkleidung.
Belegungsplan
Nr. | Funktion
1. Nicht belegt
2. Nicht belegt
3. Anhänger-Steuermodul
4. Nicht belegt
5. Sensor für berührungsloses Öffnen der Heckklappe
6. Nicht belegt
7. Nicht belegt
8. Elektrische Heckklappe
9. Nicht belegt
10. Nicht belegt
11. Anhängersteckdose
12. Sitzheizung vorne links
13. Sitzheizung vorne rechts
14. Nicht belegt
15. Sitzheizung hinten links
16. Sitzheizung hinten rechts
17. Nicht belegt
18. Anhängersteckdose
19. Nicht belegt
20. Nicht belegt
21. Nicht belegt
22. Elektrische Heckklappe
Videoanleitung zum Zugang und Austausch der Sicherungseinheiten.
