Der Zafira ist ein Kompaktvan, der ab 1999 von der europäischen Division von General Motors (GM) hergestellt wurde. Auf verschiedenen Märkten wird dieses Fahrzeug unter anderen Markennamen verkauft – Vauxhall, Holden und Chevrolet. Dieser Artikel beschreibt die Sicherungs- und Relaisbelegung des Opel Zafira (erste Generation; Baureihe A). Baujahre: 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006.
Hier finden Sie die Einbauorte, Belegungspläne und Fotos der Sicherungskästen. Die Belegungen für den „Zigarettenanzünder“ und die „Kraftstoffpumpe“ sind fett markiert.

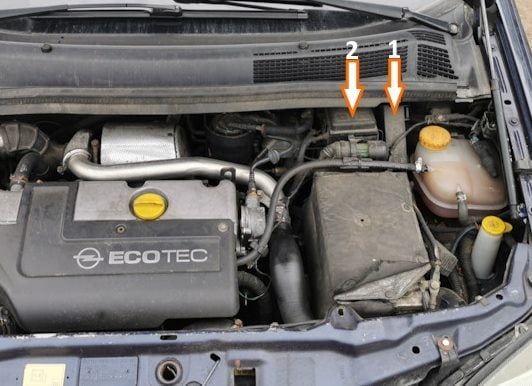

Im Motorraum
Im Motorraum befinden sich zwei Kästen: einer mit Sicherungen und einer mit Relaismodulen.

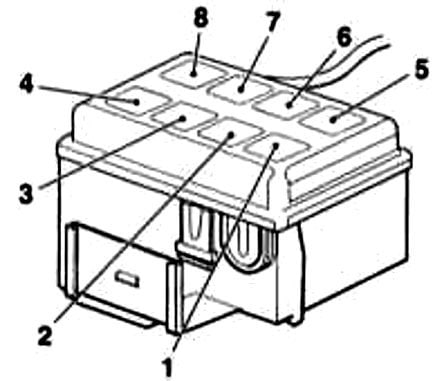

Relaiskasten
Gesamtansicht.
Belegungsplan
Typ 1
Nr. | Beschreibung
1. | Unbelegt
2. | Kühlerlüftermotor (X16SZR, X18XE1, X20XEV)
3. | Kühlerlüftermotor (X14XE, X16XEL)
4. | Kraftstoffpumpe
5. | Unbelegt
6. | Kühlerlüftermotor
7. | Scheinwerferreinigungsanlage
8. | Unbelegt
Typ 2
Nr. | Beschreibung
1. | Unbelegt
2. | Kühlerlüfter (außer Z12XE)
3. | Kraftstoffpumpe (außer Z20LET/Z22SE)
4. | Unbelegt
5. | Kühlerlüftermotor (Z20LET)
6. | Kühlerlüftermotor
7. | Scheinwerferreinigungsanlage
8. | Unbelegt

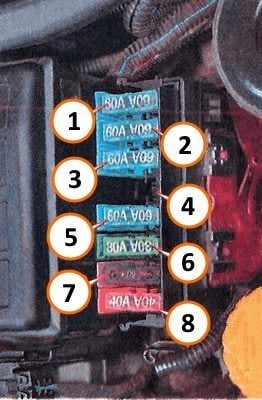

Hochstromsicherungskasten
Gesamtansicht.
Belegungsplan
Nr. | Beschreibung | Ampere
1. | Zündschloss | 60A
2. | Sicherungs- und Relaiskasten (Instrumententafel, Abblendlicht, Tagfahrlicht, Diebstahlwarnanlage, Steuergerät Wegfahrsperre, Motormanagement) | 60A
3. | Stromversorgung der meisten elektrischen Verbraucher | 60A
4. | Kühlerlüftermotoren (X12XE – ohne Klimaanlage) | 20A
5. | ABS | 60A
6. | Motorsteuergerät | 30A
7. | Servolenkungspumpe | 80A
8. | Kühlerlüftermotoren (Benziner – außer X20XE mit Klimaanlage) | 40A
Im Fahrgastraum
Der Sicherungskasten befindet sich unter der Instrumententafel, hinter dem Handschuhfach.
Um Zugang zu erhalten, drücken Sie die seitlichen Verkleidungen leicht zusammen, klappen Sie das Handschuhfach vollständig nach unten und nehmen Sie es heraus. Drehen Sie anschließend die Haltestifte um 90° und entfernen Sie den Handschuhfachhalter.
Typ 1

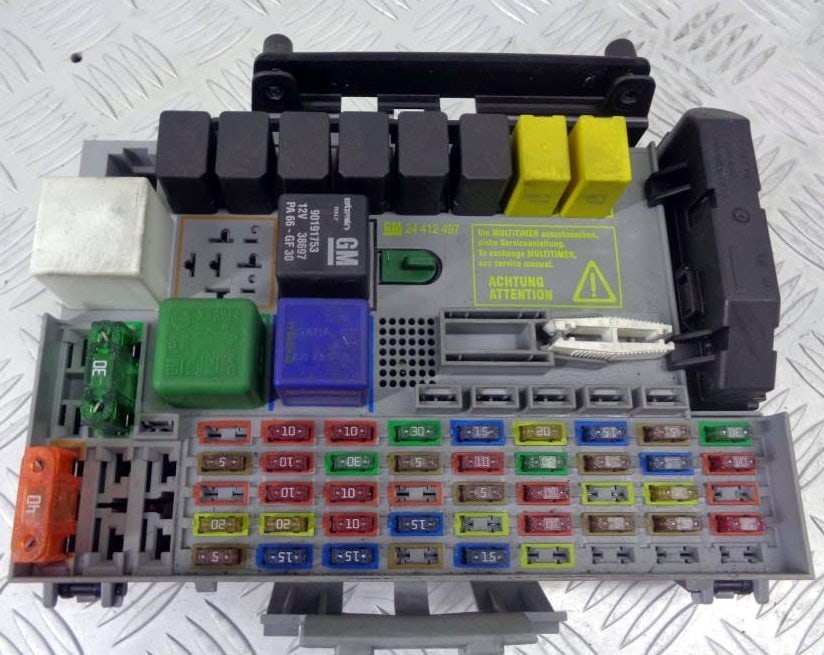

Gesamtansicht.

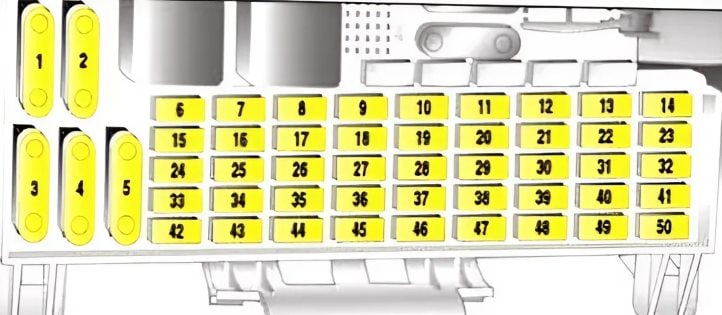

Belegungsplan
Nr. | Beschreibung | Ampere
1. | Unbelegt
2. | Heizung/Klimaanlage, Sitzheizung | 30A
3. | Heckscheibenheizung | 40A
4. | Unbelegt
5. | Unbelegt
6. | Scheinwerfer rechts – Abblendlicht, Leuchtweitenregulierung | 10A
7. | Stand- und Schlusslicht rechts, Kennzeichenbeleuchtung | 10A
8. | Scheinwerfer rechts – Fernlicht | 10A
9. | Scheinwerferreinigungsanlage | 30A
10. | Signalhorn (Hupe) | 15A
11. | Zentralverriegelung | 20A
12. | Nebelscheinwerfer | 15A
13. | Multifunktionsanzeige | 5A
14. | Scheibenwischer, Schiebedach (Verdeck) | 30A
15. | Elektrische Fensterheber, Schiebedach, elektrische Außenspiegel, Innenraumbeleuchtung, Diebstahlwarnanlage | 5A
16. | Nebelschlussleuchte | 10A
17. | Elektrische Fensterheber | 30A
18. | Leuchtweitenregulierung, Kennzeichenbeleuchtung | 5A
19. | Radio, Telefon, Multifunktionsanzeige | 10A
20. | Elektrische Fensterheber | 30A
21. | Wählhebelsperre (Automatikgetriebe), Diebstahlwarnanlage, Radio, Telefon | 5A
22. | Warnblinkanlage, Multifunktionsanzeige, Bordcomputer, Blinker | 15A
23. | ABS, Servolenkung | 10A
24. | Scheinwerfer links – Abblendlicht, Leuchtweitenregulierung | 10A
25. | Stand- und Schlusslicht links, Kennzeichenbeleuchtung | 10A
26. | Scheinwerfer links – Fernlicht | 10A
27. | Verdeckantrieb | 20A
28. | Innenraumbeleuchtung | 5A
29. | Blinker, Diebstahlwarnanlage, Innenraumbeleuchtung, Automatikgetriebe-Steuergerät | 10A
30. | Schiebedach | 30A
31. | Elektrisches Faltdach (halbautomatisch) | 20A
32. | Tagfahrlicht, Diebstahlwarnanlage, Steuergerät Wegfahrsperre | 10A
33. | Anhängerkupplung (Dauerplus / Klemme 30) | 20A
34. | Radio, Multifunktionsanzeige, Telefon | 20A
35. | Automatikgetriebe-Steuergerät, Gebläsesteuerung, Klimaanlage | 10A
36. | Sitzheizung, Zigarettenanzünder | 15A
37. | Sitzheizung | 20A
38. | Bremsleuchten, Automatikgetriebe, Multifunktionsanzeige, Geschwindigkeitsregelanlage (Tempomat) | 10A
39. | Automatikgetriebe-Steuergerät, Gebläsesteuerung, Klimaanlage | 5A
40. | Steuergerät Kühlerlüfter, Klimaanlage | 5A
41. | Außenspiegelheizung | 10A
42. | Sitzbelegungserkennung, Innenraumbeleuchtung | 5A
43. | Ab 2002: Xenon-Scheinwerfer rechts | 20A
44. | Ab 2002: Xenon-Scheinwerfer links | 20A
45. | Ab 2002: Sitzheizung | 5A
46. | Ab 2002: Motormanagement | 15A
47. | Standheizung (Diesel) | 20A
48. | Verdeckantrieb | 5A
49. | Unbelegt
50. | Relais Kühlerlüftermotor (2,0 Diesel / 1,7 Diesel mit Klimaanlage) | 40A

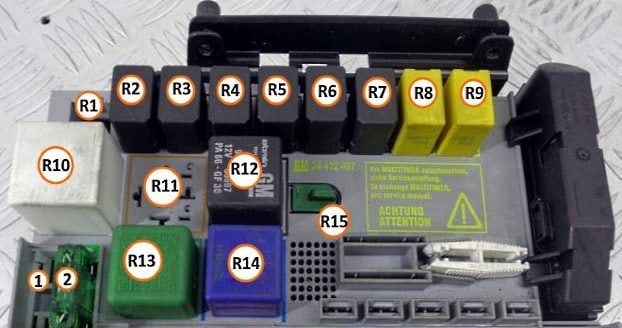

R1. | Unbelegt
R2. | Signalhorn (Hupe)
R3. | Fernlicht
R4. | Heckscheibenwischer
R5. | Außenspiegelheizung
R6. | Nebelscheinwerfer
R7. | Nebelschlussleuchte
R8. | Blinkrelais rechts
R9. | Blinkrelais links
R10. | Telefon-Audio-Signalgeber
R11. | Signalwandler Raddrehzahl
R12. | Scheibenwischerrelais
R13. | Innenraumbeleuchtung
R14. | Heckscheibenheizung
R15. | Multifunktionssteuergerät
Typ 2

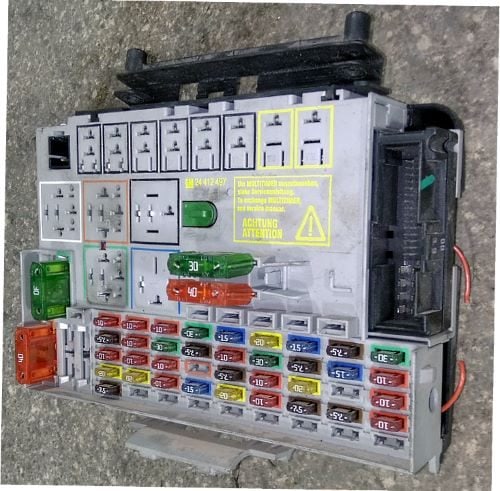

Beispielfoto.
Belegungsplan
Nr. | Beschreibung | Ampere
1. | Unbelegt
2. | Heizung/Klimaanlage, Sitzheizung | 30A
4. | Unbelegt
5. | Unbelegt
6. | Scheinwerfer rechts – Abblendlicht, Leuchtweitenregulierung | 10A
7. | Stand- und Schlusslicht rechts, Kennzeichenbeleuchtung | 10A
8. | Scheinwerfer rechts – Fernlicht | 10A
9. | Scheinwerferreinigungsanlage | 30A
10. | Signalhorn (Hupe) | 15A
11. | Zentralverriegelung | 20A
12. | Nebelscheinwerfer | 15A
13. | Multifunktionsanzeige | 7,5A
14. | Scheibenwischer | 30A
15. | Elektrische Fensterheber, Schiebedach, elektrische Außenspiegel | 7,5A
16. | Nebelschlussleuchte | 10A
17. | Elektrische Fensterheber | 30A
18. | Leuchtweitenregulierung | 7,5A
19. | Unbelegt
20. | Elektrische Fensterheber | 30A
21. | Wählhebelsperre (Automatikgetriebe), Diebstahlwarnanlage, Radio | 7,5A
22. | Warnblinkanlage, Multifunktionsanzeige, Bordcomputer, Blinker | 15A
23. | ABS, Servolenkung | 10A
24. | Scheinwerfer links – Abblendlicht, Leuchtweitenregulierung | 10A
25. | Stand- und Schlusslicht links, Kennzeichenbeleuchtung | 10A
26. | Scheinwerfer links – Fernlicht | 10A
27. | Unbelegt
28. | Innenraumbeleuchtung | 20A
29. | Blinker, Diebstahlwarnanlage, Innenraumbeleuchtung | 10A
30. | Schiebedach | 30A
31. | Unbelegt
32. | Tagfahrlicht, Diebstahlwarnanlage | 10A
33. | Anhängerkupplung (Dauerplus / Klemme 30) | 20A
34. | Radio, Multifunktionsanzeige | 20A
35. | Automatikgetriebe-Steuergerät, Gebläsesteuerung, Klimaanlage | 10A
36. | Sitzheizung, Zigarettenanzünder | 20A
37. | Unbelegt
38. | Bremsleuchten, Automatikgetriebe, Multifunktionsanzeige, Geschwindigkeitsregelanlage (Tempomat) | 10A
39. | Automatikgetriebe-Steuergerät, Gebläsesteuerung, Klimaanlage | 7,5A
40. | Steuergerät Kühlerlüfter, Klimaanlage | 7,5A
41. | Außenspiegelheizung | 10A
R1. | Unbelegt
R2. | Signalhorn (Hupe)
R3. | Fernlicht
R4. | Heckscheibenwischerrelais
R5. | Außenspiegelheizungsrelais
R6. | Nebelscheinwerferrelais
R7. | Nebelschlussleuchtenrelais
R8. | Blinkrelais rechts
R9. | Blinkrelais links
R10. | Telefon-Audio-Signalgeber
R11. | Unbelegt
R12. | Scheibenwischerrelais
R13. | Unbelegt
R14. | Heckscheibenheizung
R15. | Multifunktionssteuergerät
