Der Macan ist ein kompaktes SUV des deutschen Automobilherstellers Porsche, das auf dem Audi Q5 basiert. Er wurde im November 2013 auf der Los Angeles Auto Show vorgestellt. Dieser Artikel beschreibt die Sicherungsbelegung des Porsche Macan (erste Generation / Typ 95B). Baujahre: 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023.
Hier finden Sie die Einbauorte, Belegungspläne und Abbildungen der Sicherungskästen. Der „Zigarettenanzünder“ ist fett markiert.
Im Kofferraum

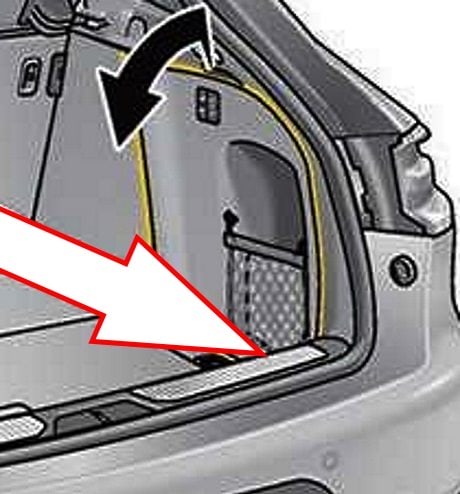

Der Sicherungskasten befindet sich auf der rechten Seite hinter der Gepäckraumverkleidung.

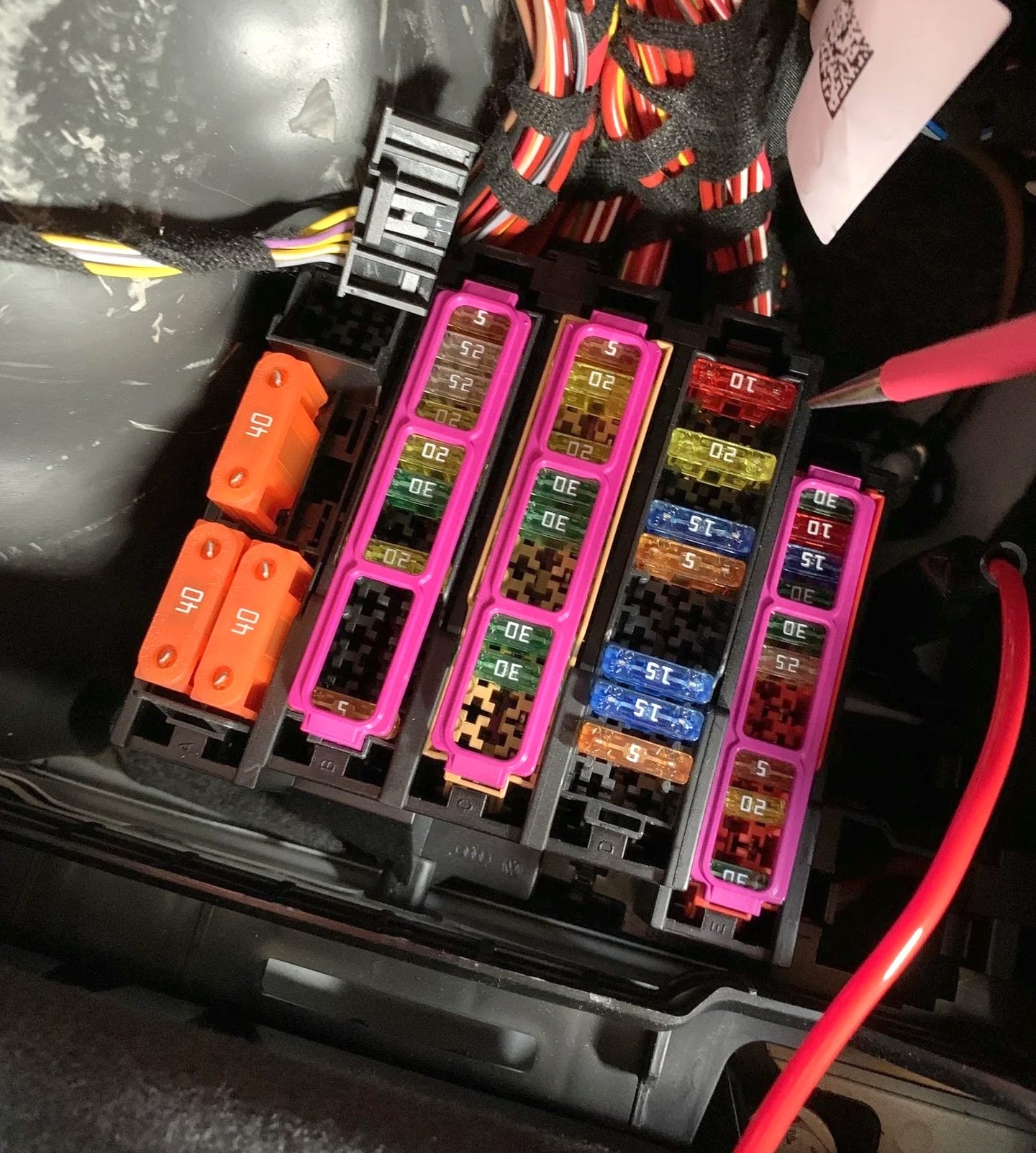

Beispiel für den Zugang zum Sicherungshalter.

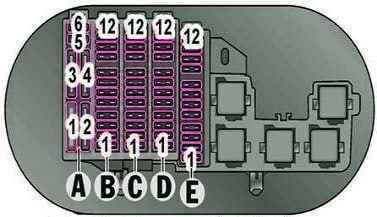

Belegungsplan
Nr. | Ampere | Funktion
Reihe A
1. | 40A | Kompressorrelais für Porsche Active Suspension Management (PASM)
2. | 50A | Steckdose
3. | 40A | Zündung
4. | Reserve
5. | Reserve
6. | Crash-CAN-Bus
Reihe B
1. | 5A | Gateway, Zündungsrelais
2. | 20A | Anhänger-Steuergerät
3. | 20A | Anhänger-Steuergerät
4. | 20A | Anhänger-Steuergerät
5. | 20A | Steuergerät Beifahrersitz
6. | Nicht belegt
7. | 30A | Elektrische Parkbremse (EPB)
8. | 20A | Bordnetzsteuergerät hinten (BCM)
9. | 20A | Bordnetzsteuergerät hinten (BCM)
10. | 25A | Bordnetzsteuergerät hinten (BCM)
11. | 25A | Bordnetzsteuergerät hinten (BCM)
12. | 5A | Reifendruckkontrollsystem (TPMS)
Reihe C
1. | 30A | Anhängeranschluss
2. | Reserve
3. | 30A | DC/DC-Wandler für Start-Stopp-System
4. | 30A | DC/DC-Wandler für Start-Stopp-System, Spannungsversorgung Dachkonsole, Verstärker
5. | 25A | Subwoofer
6. | 5A | TV-Tuner
7. | 30A | Elektrische Parkbremse (EPB)
8. | 30A | Hecksteuergerät
9. | 20A | Türsteuergerät Beifahrerseite
10. | 5A | Satelliten-TV-Empfänger
11. | 20A | Türsteuergerät hinten rechts
12. | 5A | Gepäckraumleuchte, Ladeschale für kabelloses Laden
Reihe D
1. | Reserve
2. | 5A | Gateway, Hinterachsdifferenzialsperre, Anhängersteuergerät, Elektrische Parkbremse (EPB) / ab 2017: Relais für adaptive Geschwindigkeitsregelung (ACC)
3. | 15A | Heckscheibenwischer
4. | 15A | Klemme 15, Kombiinstrument
5. | Reserve
6. | Reserve
7. | Reserve
8. | 7,5A | Dachkonsole
9. | 5A | Adaptive Geschwindigkeitsregelung (ACC)
10. | 20A | Sicherung für Zigarettenanzünder (Porsche Macan), Steckdose in der Mittelarmlehne
11. | 20A | Steckdosen für Zigarettenanzünder in der Fond-Mittelkonsole und im Gepäckraum
12. | 7,5A | Multimediasystem im Fond
Reihe E
1. | 15A | Klimabedienteil im Fond
2. | 10A | Porsche Communication Management (PCM) / CAN-Bus-Adapter
3. | Reserve
4. | Reserve
5. | Reserve
6. | 5A | ab 2017: Umgebungsansicht (Surround View) / Rückfahrkamera
7. | 25A | Relais für Heckscheibenheizung
8. | 30A | Klimaanlage
9. | 20A | Steuergerät Heckklappe
10. | 15A | Steuergerät für elektronische Dämpferregelung (Porsche Active Suspension Management - PASM)
11. | 10A | Quersperre (Differenzialsperre hinten)
12. | 30A | Quersperre (Differenzialsperre hinten)
Videoanleitung für den Zugang zum Sicherungskasten.
Im Innerraum
Im Innenraum befinden sich zwei separate Einheiten, die für die Absicherung der elektrischen Stromkreise des Fahrzeugs zuständig sind.
Beifahrerseite

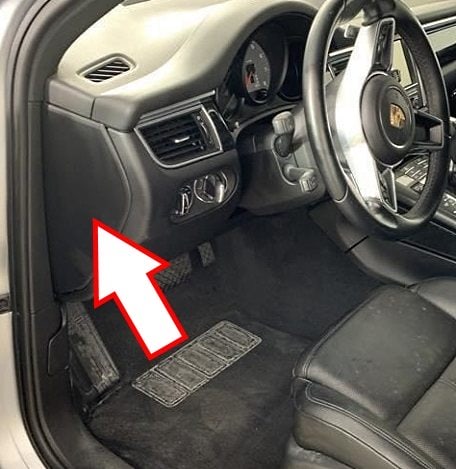

Der erste Sicherungskasten befindet sich hinter der seitlichen Abdeckung des Armaturenbretts auf der Beifahrerseite.

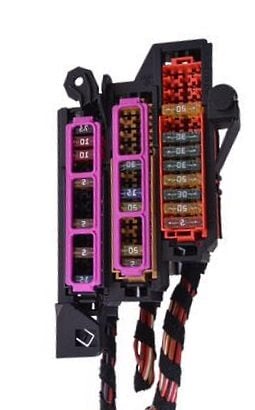

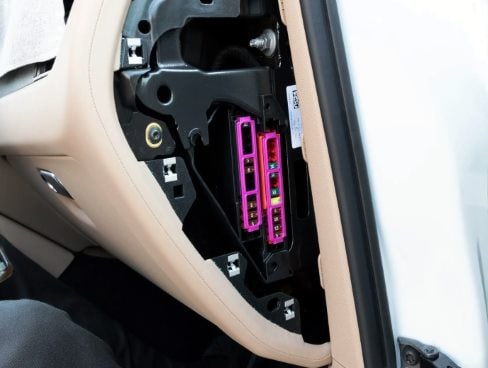

Foto-Beispiel.

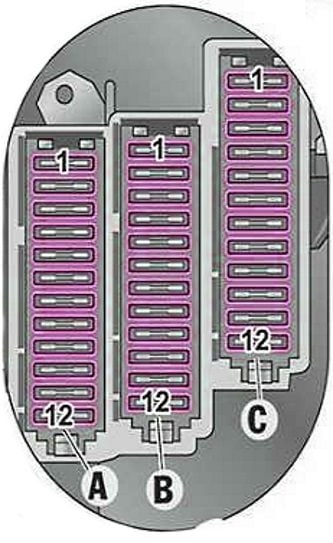

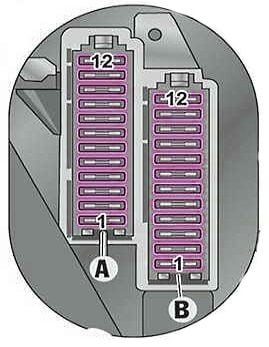

Belegungsplan
Nr. | Ampere | Funktion
Reihe A
1. | 5A | Diagnoseanschluss
2. | 5A | Zündschloss
3. | 5A | Zündschloss
4. | 5A | Lenksäulenverriegelung
5. | 5A | bis 2016: Lenksäulenverstellung / ab 2017: 15A | Lenksäulenverstellung
6. | Reserve
7. | 5A | Lenksäule
8. | 5A | Diagnoseanschluss
9. | 5A | PTC-Zuheizer
10. | Reserve
11. | 5A | Reserve
12. | 10A | Reserve
Reihe B
1. | Reserve
2. | 5A | Kompass
3. | 10A | Lenksäulenelektronik und Lenkradheizung
4. | 5A | Kombiinstrument
5. | 20A | Reserve
6. | 30A | Reserve
7. | Reserve
8. | 30A | Gebläsemotor (Klimaanlage)
9. | 30A | Scheibenwischer vorne
10. | 20A | Fahrersitz-Lehnenverstellung
11. | 20A | Beifahrersitz-Lehnenverstellung
12. | Reserve
Fahrerseite
Der zweite Sicherungskasten befindet sich hinter der seitlichen Abdeckung des Armaturenbretts auf der Fahrerseite.

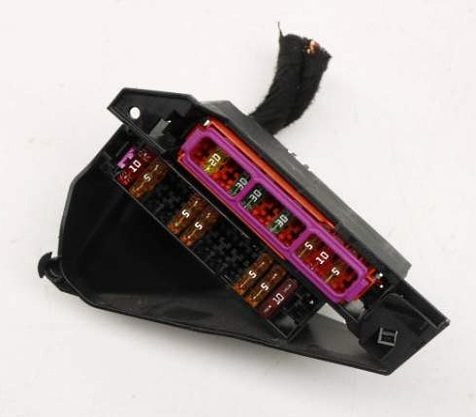

Gesamtansicht des Sicherungshalters.
Belegungsplan
Nr. | Ampere | Funktion
Reihe A
1. | 7,5A | Frontkamera, Einparkhilfe / bis 2016: Adaptive Geschwindigkeitsregelung (ACC)
2. | 10A | Airbags, Sitzbelegungserkennung
3. | 5A | Japan-Ausführung; seit 2017: Rückspiegel mit Monitor / seit 2017: Vibrationsmotor Spurhalteassistent / Alle: Automatisch abblendbarer Innenspiegel, Luftqualitätssensor, Garagentoröffner (HomeLink), Porsche Stability Management (PSM), Bordnetzsteuergerät vorne (BCM)
4. | 5A | Sitzbelüftung vorne
5. | 5A | Scheinwerfersteuergerät, Scheinwerfer links (Halogen), Leuchtweitenregulierung, Scheinwerfer rechts (Halogen)
6. | 7,5A | Scheinwerfer rechts (Bi-Xenon)
7. | bis 2016: 7,5A | Scheinwerfer links (Bi-Xenon) / ab 2017: 5A | Scheinwerfer links (Bi-Xenon)
8. | 5A | Motorsteuergerät, Diebstahlwarnanlage (Porsche Vehicle Tracking System - PVTS), Bordnetzsteuergerät hinten (BCM)
9. | Reserve
10. | 5A | Kühlmitteldrucksensor
11. | 5A | Spurwechselassistent (LCA)
12. | 15A | Motorelektronik
Reihe B
1-4. | Reserve
5. | 30A | Kombiinstrument, Lenksäulenelektronik und Lenkradheizung, Kompass, Diagnoseanschluss
6. | 30A | Bremskraftverstärker (Anhänger)
7. | 15A | Signalhorn (Hupe)
8. | 20A | Türsteuergerät Fahrerseite
9. | Nicht belegt
10. | 30A | Porsche Stability Management (PSM)
11. | 20A | Türsteuergerät hinten links
12. | 5A | Diebstahlwarnanlage (Porsche Vehicle Tracking System - PVTS), Elektrische Parkbremse (EPB), Regensensor
Reihe C
1-3. | Reserve
4. | 20A | Steuergerät Fahrersitz
5. | 5A | Diagnosepumpe für Kraftstoffsystem
6. | 30A | Bordnetzsteuergerät vorne (BCM)
7. | 30A | Bordnetzsteuergerät vorne (BCM)
8. | 30A | Bordnetzsteuergerät vorne (BCM)
9. | 20A | Panorama-Schiebedach
10. | 30A | Bordnetzsteuergerät vorne (BCM)
11. | 20A | Panorama-Schiebedach
12. | 5A | Sirene der Diebstahlwarnanlage
