Sicherungen Renault Arkana (B0), 2018 - 2024

Arkana ist ein kompakter Crossover von Renault. Das Modell feierte seine Premiere auf der MMAS-2018 im August 2018. Das Auto ist auf einem tief modernisierten Global Access Plattform (aka B0) erstellt. In diesem Artikel werden wir einen detaillierten Blick auf die Belegung der Sicherungen im Renault Arkana (erste Generation / Plattform B0). Baujahre: 2018, 2019, 2020, 2021, 2022, 2023, 2024.

Hier finden Sie die Positionen, Beschreibungen und Fotos der Sicherungskästen. „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind fett hervorgehoben.

Im Motorraum

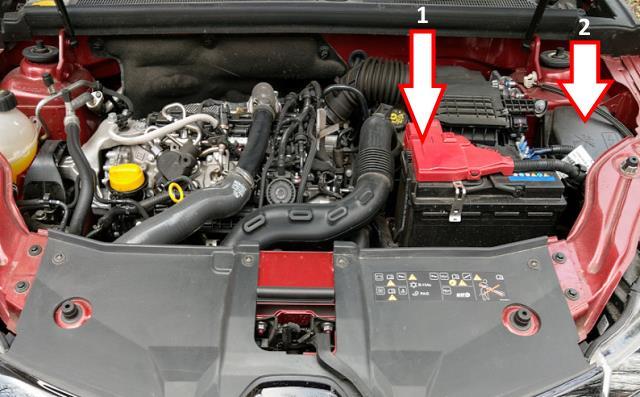

Am Pluspol der Batterie befindet sich ein Hochstromsicherungskasten (#1). Neben der Batterie befindet sich der Hauptsicherungskasten unter der Motorhaube (#2).

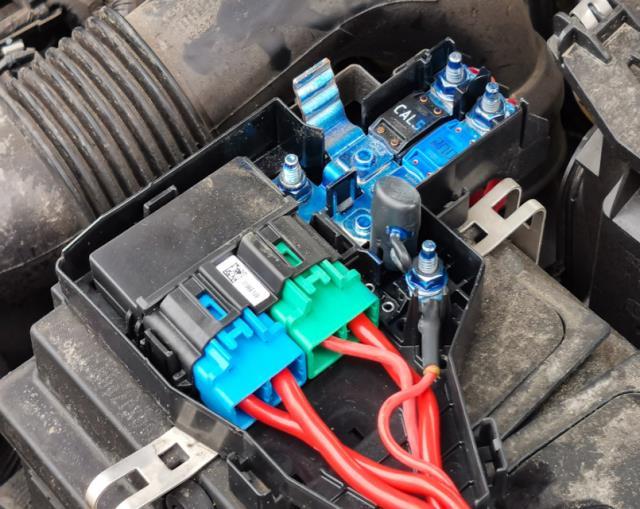

Hochstromsicherungen

Zugang Beispiel.

Belegungsplan

Nr. | Beschreibung | Ampere
1. | Absicherung der Sicherungen #F1-F7 im Unterhaubenblock (#2) | 200A
2. | Lichtmaschine, Anlasser | 300A
3. | Elektrische Servolenkung | 80A
4. | Sicherungskasten im Fahrgastraum | 80A
5. | ABS und Fahrbahnstabilisierungssysteme | 50A
6. | Sicherungskasten im Fahrgastraum | 80A
7. | Zentrale elektronische Schalteinheit im Fahrgastraum | 7.5A

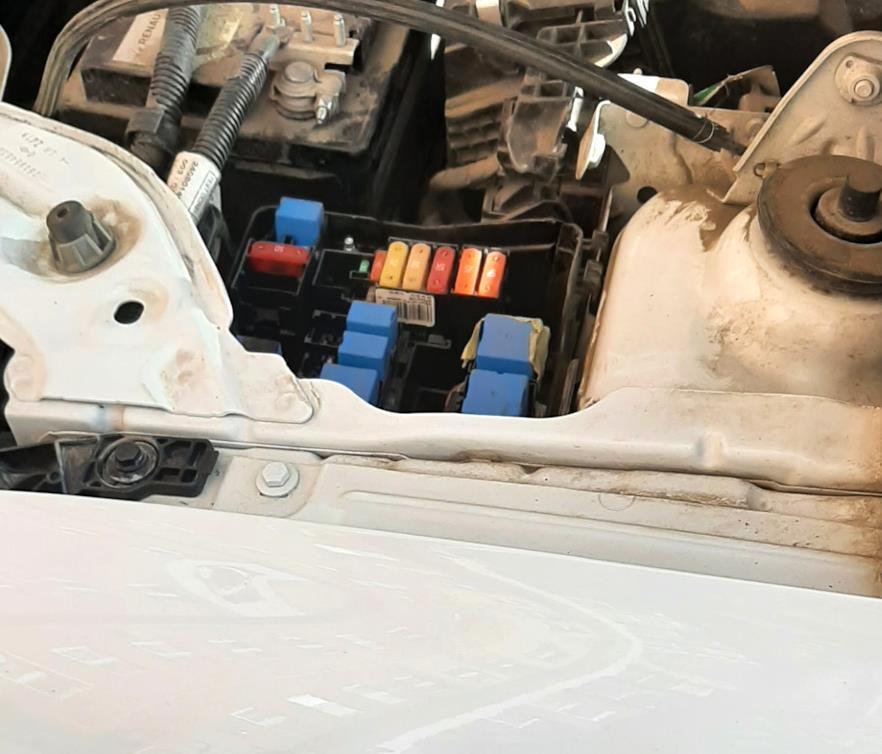

Sicherungskasten

Beispiel für den Zugang.

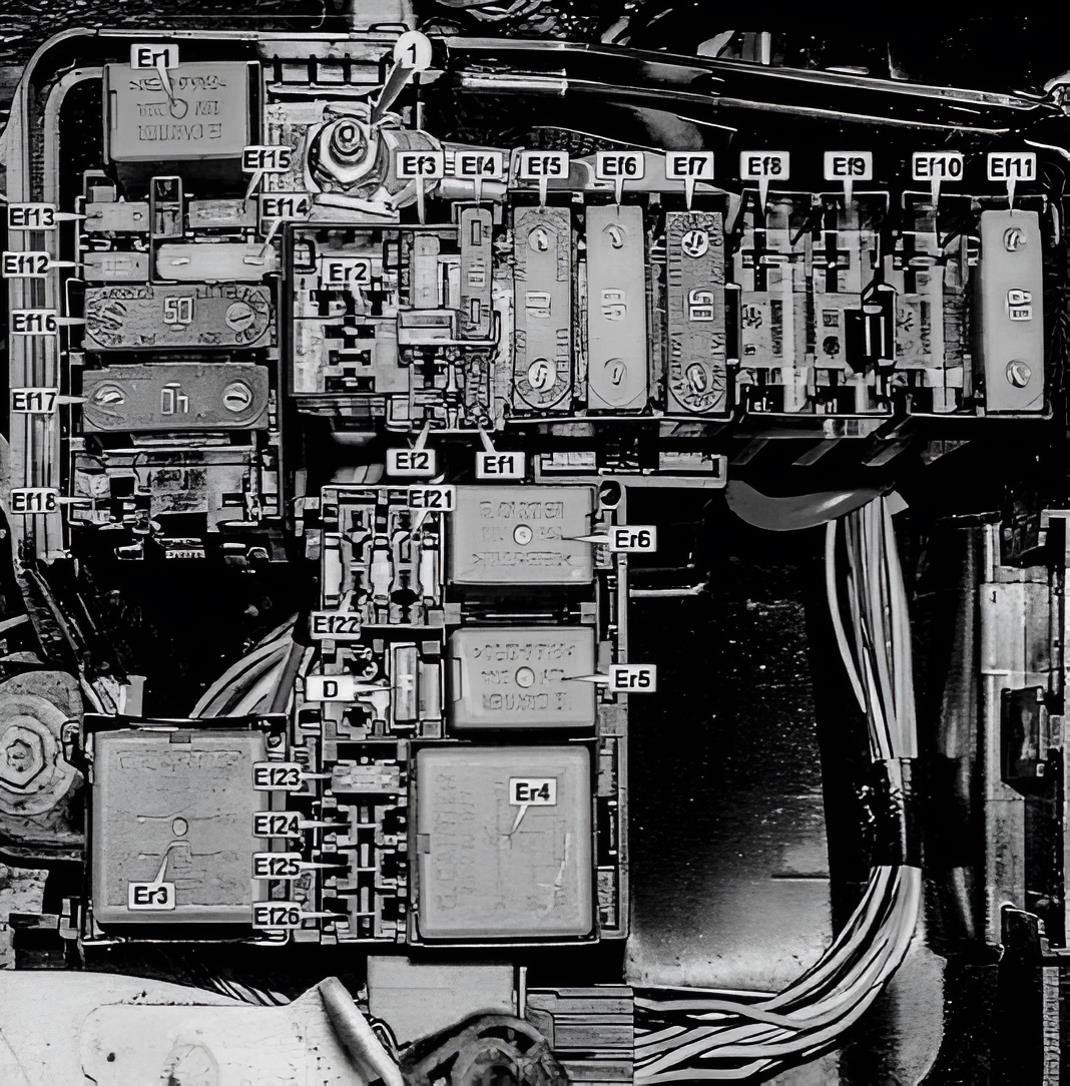

Belegungsplan

Nr. | Beschreibung | Ampere
Er1. | Anlasser
Er1. | Einschalten des Rückfahrscheinwerfers
Er2. | Alarmsirene
Er3. | Anlasser
Er3. | Kühlgebläse
Er3. | Einschalten des Rückfahrscheinwerfers
Er4. | Motorsteuerungs-Hauptrelais
Er5. | Relais der Magnetkupplung des Klimakompressors
Er6. | Benzinpumpenrelais Renault Arkana
Ef1. | Waschdüsenheizung 5A / Elektrisches Steuergerät 7,5A
Ef2. | Reserve
Ef3. | Stabilitätskontrolleinheit, ABS/ESP-Systeme | 25A / 30A
Ef4. | Heckscheibenheizung, Außenspiegelheizungen, Kabinensicherungen 38 und 47 | 40A
Ef5. | Absicherung der Sicherungskreise 5 / 23 / 24 / 25 / 26 / 27 / 42 / 44 im Fahrgastraum | 20A / 70A
Ef6. | Sicherungs- und Relaiskasten im Fahrgastraum, Relais der elektrischen Heizung | 80A
Ef7. | Steuergerät für das Stabilitätskontrollsystem; ABS- und ESP-Systeme; Absicherung der Stromkreise F7, F9 im Innenraumblock | 50A
Ef8. | Reserve
Ef9. | Zuheizer | 80A
Ef10. | Heizung Windschutzscheibe, rechts | 40A
Ef11. | Heizung Windschutzscheibe, linke Seite | 40A
Ef12. | Anlasser | 30A
Ef13. | Steuergerät für Automatikgetriebe | 15A
Ef14. | Einspritzsteuergerät und Schutz des Motorstromkreises, Schutz der Sicherung 5 im Fahrgastraum, Motoreinspritzdüsen, Kraftstoffstandanzeige, Benzinpumpensicherung, Zündspulen | 25A
Ef15. | Klimaanlagenkompressor-Kupplungsrelais, Klimaanlagenkompressor-Kupplung | 15A
Ef16. | Kühlgebläse für den Kühler | 50A
Ef17. | Kühlgebläse für Automatikgetriebe | 40A
Ef18. | Servolenkungspumpe | 80A
Ef19. | Reserve
Ef20. | Reserve
Ef21. | Reserve
Ef22. | Reserve
Ef23. | Motorsteuerung, Gebläsesteuergerät, Relaissteuerung des Klimakompressors. | 15A
Ef24. | Reserve
Ef25. | Reserve
Ef26. | Reserve
D. | Kupplungsdiode AC-Kompressor

Im Innenraum

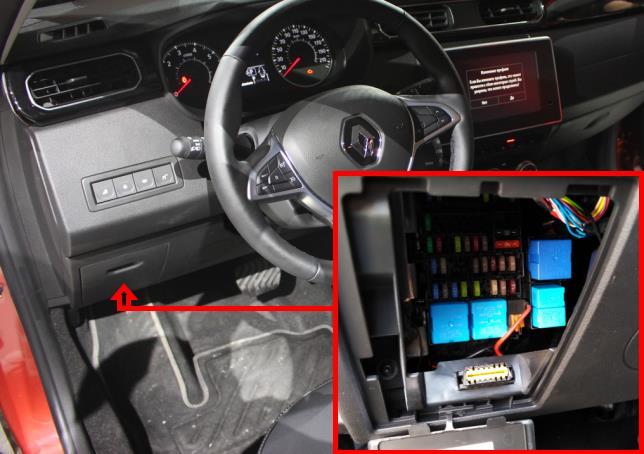

Der Sicherungskasten befindet sich hinter der Schutzabdeckung auf der Fahrerseite.

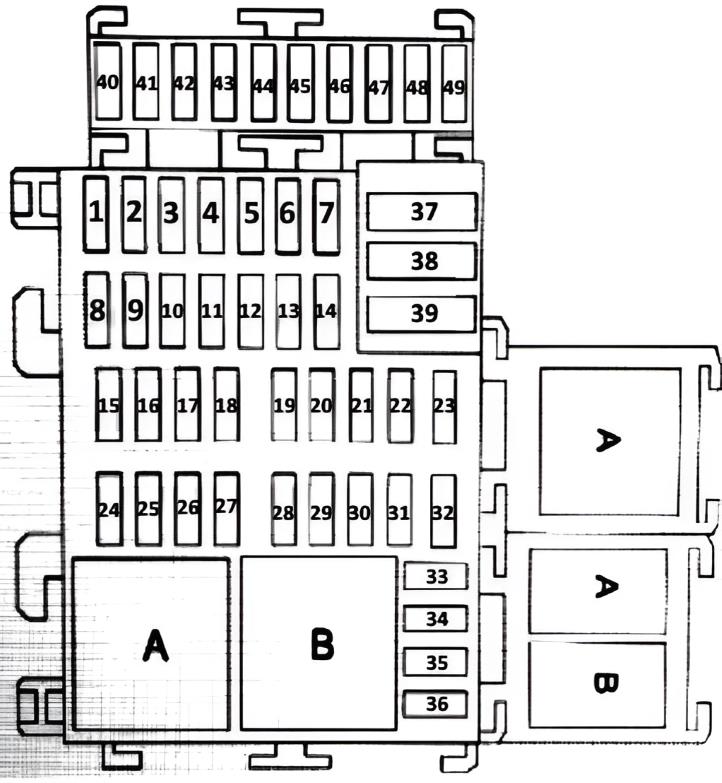

Belegungsplan

Nr. | Beschreibung | Ampere
A. | Relais Fensterheberschalter | 70A
A. | Relais Zeitrelais „+“ Batterie | 20A
B. | Relais für Audiosignal (Hupe) | 20A
A. | Heizungsgebläserelais | 40A
A. | Heckscheibenheizungsrelais | 40A
1. | Fensterheber der Vordertüren | 30A
2-6. | Reserve
7. | Subwoofer | 25A
8. | Fenster in den hinteren Türen.    | 30A
9. | Beheiztes Lenkrad | 10A
10. | Reserve
11. | Zentralverriegelung für alle 4 Türen | 20A
12. | Kupplungspedalstellungssensor, Empfangsring der Wegfahrsperre - in der Version mit Schlüssel. ABS- und Fahrbahnstabilisierungssystem Steuergerät Sicherung | 5A
13. | Innenbeleuchtung, Klimaautomatik | 10A
14. | Regen- und Lichtsensor, Kindersicherheitsrelaissteuerung - Fensterverriegelung der hinteren Türen | 5A
15. | Zentralelektronische Schalteinheit Innenraum, Scheibenwischer und Waschanlage. | 15A
16. | Steuergerät für die Freisprechfunktion, CAN-Hauptgateway, Surround-View-Kameras, Sitzheizung.    | 25A
17. | Reserve
18. | Nur für Fahrzeuge mit Schlüssel - Bremslicht | 7.5A
19. | Einspritzsystem ECU | 5A
20. | SRS-System | 5A
21. | Allradantriebssystem, Rückfahrscheinwerfer | 7,5A
22. | Servolenkung | 5A
23. | Schlauchheizung der Kabinenheizung, OEM-Parktronic-ECU, Anschnallzeichen, Heckscheibenheizung, Scheinwerferkorrektor, Windschutzscheibenheizung. | 5A
24. | Absicherung 12, 13, 14, 36 | 15A
25. | Stromverbrauch-ECU, Telemetriesystem, CAN-Hauptgateway | 5A
26. | Rückleuchten, automatischer Getriebewahlschalter, elektrische Außenspiegel | 15A
27. | Stromversorgung für die Koordinierungseinheit des Anhängevorrichtungs-Kabelbaums | 20A
28. | Sicherungskreise 32-33 | 20A
29. | Reserve
30. | Scheinwerfer, Tempomat, Nebelschlussleuchte, hintere Fensterheber, Allradschalter, Nummernschildbeleuchtung, Toter-Winkel-Überwachungssystem, Klimatisierung, Zigarettenanzünder, Außenspiegelschalter Strom | 25A
31. | Instrumententafel | 5A
32. | Heizungsgebläse | 7,5A
33. | Zigarettenanzünder | 15A
34. | Diagnosestecker, Audioanlage | 25A
35. | Elektrische Außenspiegel | 5A
36. | Elektrische Außenspiegel | 5A
37. | Für Fahrzeuge mit Schlüssel - Anlasser | 30A
38. | Scheibenwischer vorne | 30A
39. | Für Fahrzeuge mit Start-Stopp-Knopf - Steuerung des Stromverbraucherrelais.    | 40A
40. | Hupenrelais, Steuergerät für die Freisprechanlage. | 15A
41. | Fensterheber der Fahrertür | 30A
42. | Allradantriebssystem | 5A
43. | Reserve
44. | Reserve
45. | Reserve
46. | Relais nach dem Zündschloss, Stromaufnahme ECU, Sicherungskreise 19-23. | 20A
47. | Für schlüssellose Fahrzeuge - Bremslicht.    | 7,5A
48. | Sitzheizung | 15A
49. | Nebelscheinwerfer und Fern-/Abblendscheinwerfer | 25A
