Das Mehrzweckfahrzeug Dokker wird seit 2012 produziert und unter den Marken Dacia und Renault verkauft. Das Auto wird durch zwei Arten von Körper vertreten. In diesem Artikel werden wir einen detaillierten Blick auf die Belegung der Sicherungen und Relais im Renault Dokker (erste Generation; Plattform B0). Baujahre: 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020.
Hier finden Sie die Positionen, Beschreibungen und Fotos der Sicherungskästen. „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind fett hervorgehoben.
Im Motorraum

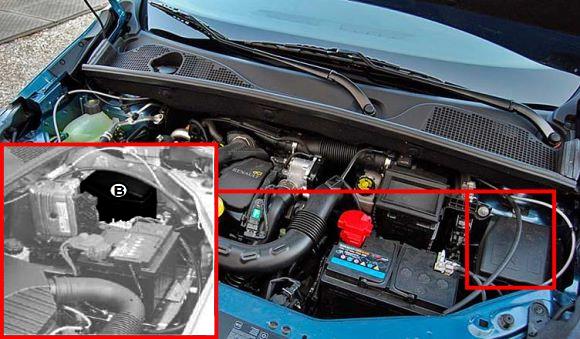

Der Sicherungskasten befindet sich auf der rechten Seite.

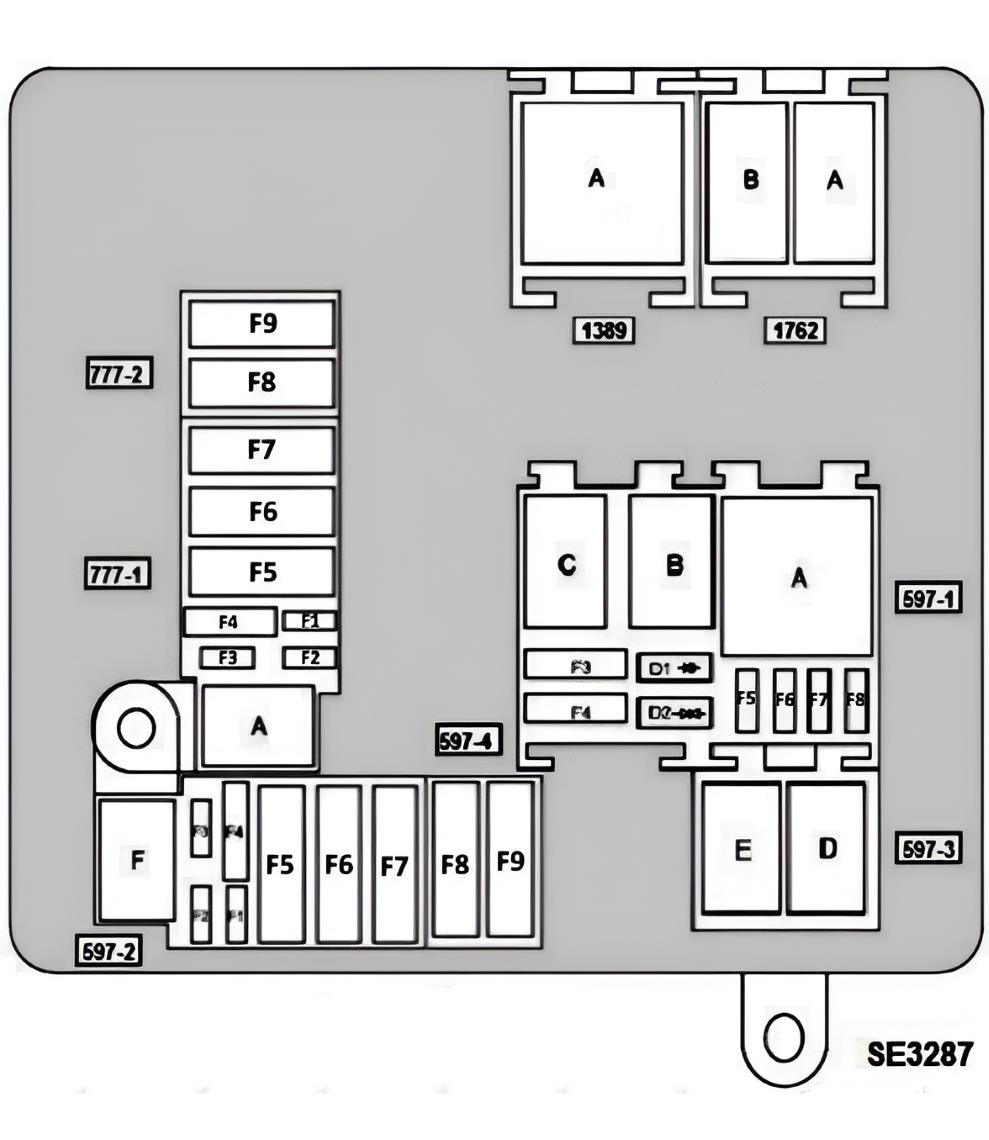

Belegungsplan
Nr. | Beschreibung | Ampere
Schalttafel 777
F1. | Nicht verwendet
F2. | Batteriestromsensor (928) | 7,5A
F3. | Heckscheibenheizung | 30A
F4. | ABS-/ESP-Steuergerät (1094) | 25A
F5. | Absicherung (F11-F23-F24-F25-F26-F27-F34-F39) im Fahrgastraumblock | 70A
F6. | Absicherung (F1-F14-F15-F16-F17-F18-F19-F20-F21-F22-F32-F33-F37-F38), Fensterheber | 60A
F7. | ABS/ESP-Steuergerät (1094) | 50A
F8. | Absicherung (F9-F10) im Fahrgastraum | 40A / 60A
F9. | Zuheizer im Fahrgastraum | 80A
A. | Nicht verwendet
Schalttafel 597-1
D1. | Diode der Magnetkupplung der Klimaanlage (171)
D2. | Diode: elektrischer Motorlüfter (188)
F3. | Kraftstoffpumpe | 20A
F4. | Nicht verwendet
F5. | Motorkreislaufschutz, Anlasser, Klimakompressor | 15A / 20A
F6. | Reserve
F7. | Nicht verwendet
F8. | Nicht verwendet
A. | Kraftstoffeinspritzsystem ECU Leistungsrelais
B. | Relais für Klimakompressor oder Gebläse der ersten Stufe
C. | Benzinpumpenrelais
Schalttafel 597-2
F1. | Anlasser | 30A
F2. | Steuergerät für Automatikgetriebe | 15A
F3. | Kupplung des Klimakompressors 15A / Elektrisches Gebläse 25A
F4. | Kraftstoffpumpe und Kraftstoffeinspritzsystem | 25A
F5. | Elektrisches Gebläsesteuerrelais des Motorkühlsystems | 80A
F6. | Kabelbaum Motor/Einspritzanlage Steckverbinder Stromversorgung (R24) | 20A
F7. | Baugruppe Servolenkungspumpe (186) | 80A
A. | -
E. | Anlasserrelais
D. | Kraftstoffpumpen-Abschaltrelais
F. | Anlasserrelais
F3. | Heckscheibenheizung | 30A
F4. | ABS-/ESP-Steuergerät (1094) | 25A
F5. | Absicherung (F11-F23-F24-F25-F26-F27-F34-F39) im Sicherungskasten des Fahrgastraums | 70A
F6. | Absicherung (F1-F14-F15-F16-F17-F18-F19-F20-F21-F22-F32-F33-F37-F38), Fensterheber | 60A
F7. | ABS/ESP-Steuergerät (1094) | 50A
F8. | Absicherung (F9-F10) im Sicherungskasten des Fahrgastraums | 40A / 60A
F9. | Zusätzliche Kabinenheizung | 80A
A. | -

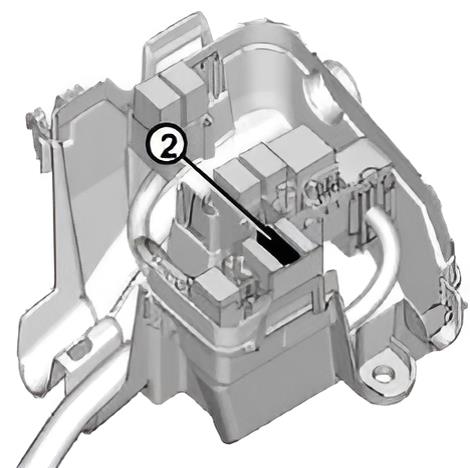

Außerdem gibt es eine spezielle Sicherung zur Unterbrechung des Betriebs der Gasflaschenanlage.
Im Innenraum

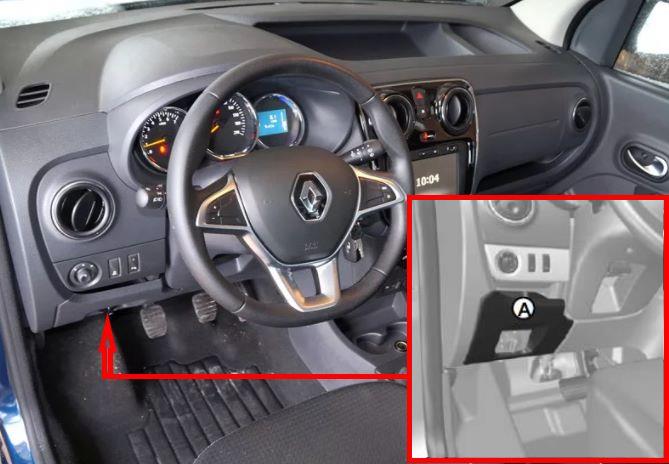

Der Verteilerblock befindet sich auf der linken Seite des Armaturenbretts, hinter der Kunststoffabdeckung.

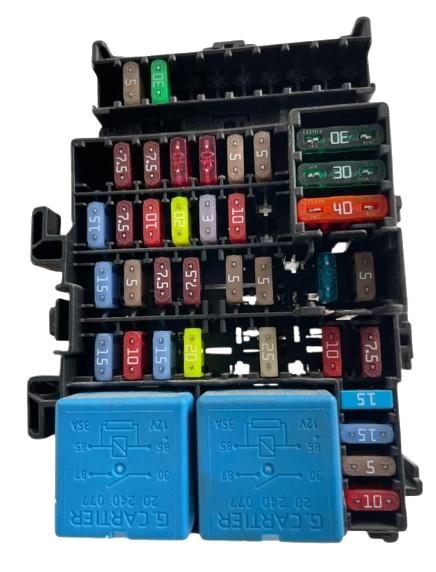

Foto – Beispiel.
Videoanleitung für den Zugang.

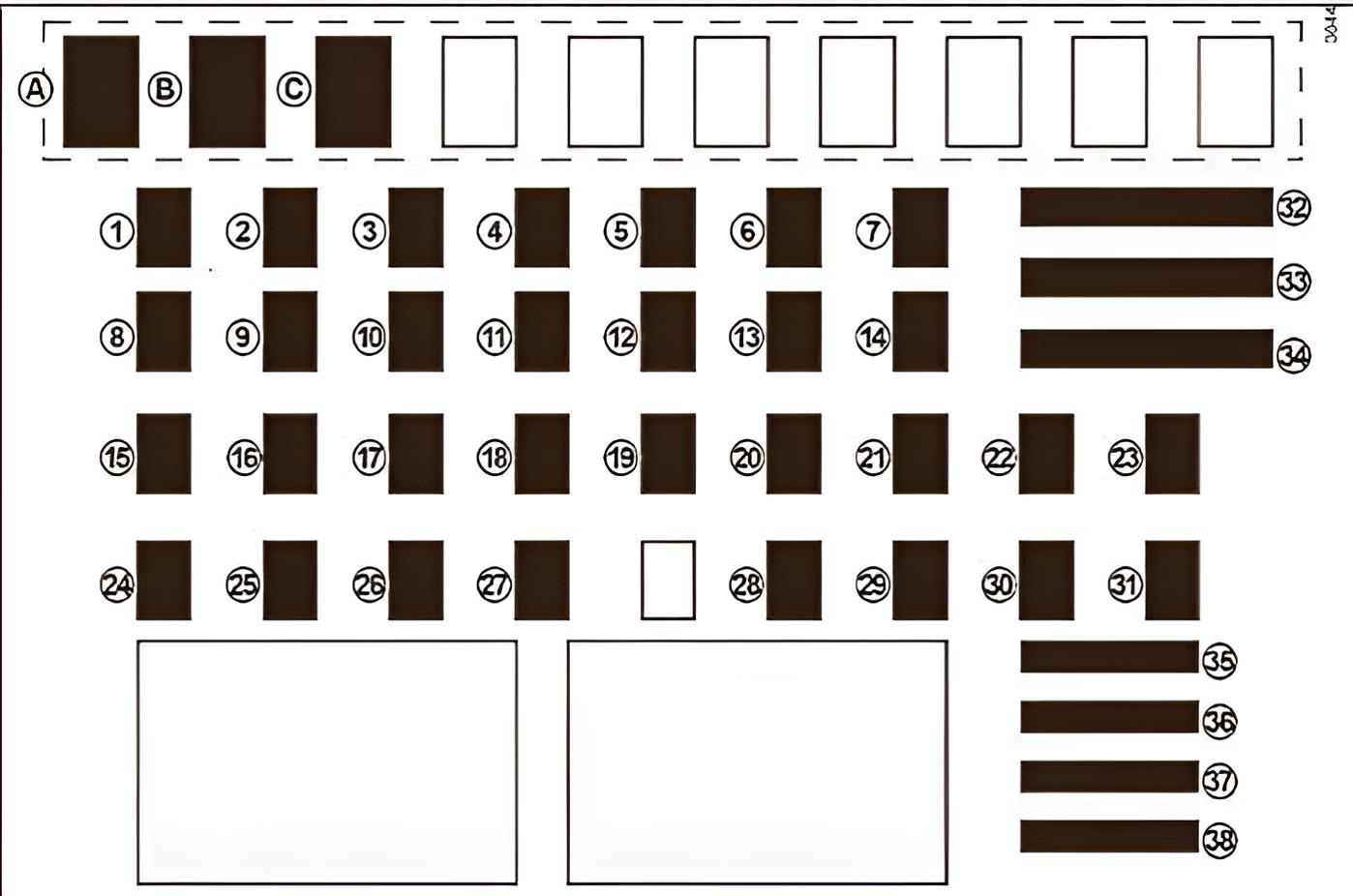

Belegungsplan (Variante 1)
Nr. | Beschreibung
A. | Heckscheiben
B. | Elektrisch betätigte Außenspiegel
C. | Überlappung der CNG-Anlage oder Überlappung von CNG- und Benzinanlage
1. | Fensterheber der Vordertür
2. | Fernlicht des linken Scheinwerfers
3. | Fernlicht des rechten Scheinwerfers
4. | Abblendlicht des linken Scheinwerfers
5. | Abblendlicht des rechten Scheinwerfers
6. | Linke Standlichtbirnen
7. | Rechtes Standlicht
8. | Anschluss für die hintere Zusatzausrüstung
9. | Nebelschlussleuchte
10. | Hupe
11. | Automatische Türverriegelung
12. | Elektronische Stabilitätskontrolle (ESC)
13. | Innenbeleuchtungsleuchte
14. | ABS-ESC-System
15. | Heckscheibenwischer
16. | Tempomat/Geschwindigkeitsbegrenzer, Heckscheibe, Warnleuchte für nicht angelegte Sicherheitsgurte, Einparkhilfe
17. | Tagfahrlicht
18. | Kraftstoffmodul (Benzinpumpe)
19. | Kraftstoffeinspritzsystem
20. | Airbags
21. | Sitzheizung
22. | Servolenkung
23. | Reserveplatz für Zusatzausrüstung
24. | Fahrtrichtungsanzeiger
25. | Zentralelektronische Schaltanlage im Fahrgastraum
26. | Zentralelektronische Schaltanlage im Fahrgastraum
27. | Daumenradschalter
28. | Daumenradschalter
29. | Reservesicherungen für Sonderausstattungen
30. | Kombiinstrument
31. | Audioanlage
32. | Zündschloss
33. | Scheibenwischer
34. | Kabinenbelüftung
35. | Renault Dokker Zigarettenanzünder-Sicherung
36. | OBD-Diagnosestecker
37. | Beheizbarer Rückspiegel
38. | Nebelscheinwerfer

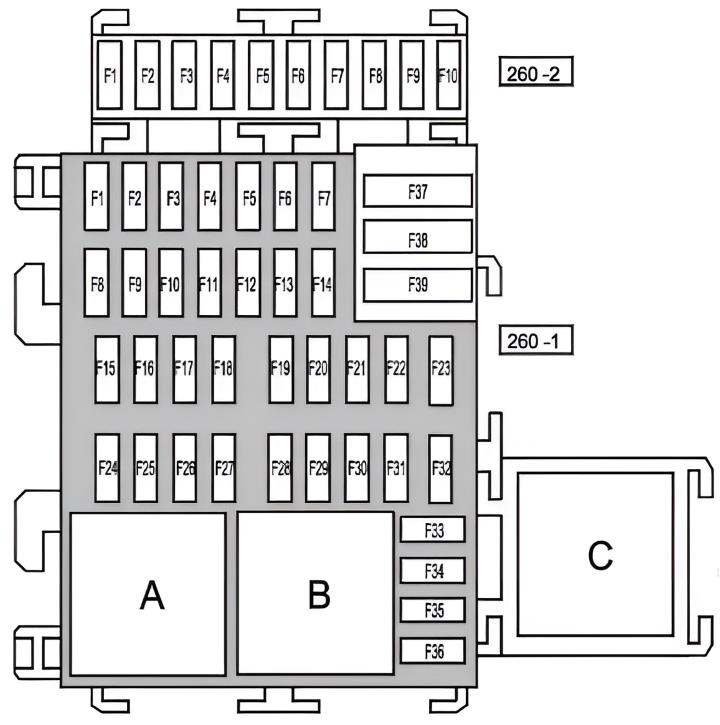

Schaltplan (Variante 2)
Nr. | Beschreibung | Ampere
A. | Relais des Kaltluftzufuhrgebläses (233)
B. | Relais Heckscheibenheizung (235)
C. | Elektrische Fensterheber der hinteren Türen
Schalttafel 260-1
F1. | Wasserpumpe | 15A
F2. | Scheinwerfer für Fernlicht links | 7,5A
F3. | Rechter Scheinwerfer für Fernlicht | 7,5A
F4. | Scheinwerfer für Abblendlicht links | 7,5A
F5. | Rechter Scheinwerfer für Abblendlicht | 7,5A
F6. | Parkleuchten | 5A
F7. | Schalter für Geschwindigkeitsbegrenzer und -regelung (1081), Schalter für Stabilitätskontrolle (1106), Schalter für Zentralverriegelung/Alarmanlage (1391), Schalter für Sparmodus (1629), Kennzeichenleuchte (166) | 5A
F8. | Hinterer Zubehörstecker | 15A
F9. | Nebelschlussleuchte | 7,5A
F10. | Hupe und akustische Warnsignale | 10A / 15A
F11. | Zentralverriegelung, Türschlösser | 20A
F12. | Elektronische Stabilitätskontrolle (ESC) und ABS | 50A
F13. | Innenbeleuchtung | 10A
F14. | Automatikgetriebe-ECU, Einparkhilfe, Rücklicht | 7,5A
F15. | Scheibenwischer und -wascher | 15A
F16. | Audioanlage, Sitzheizung | 15A
F17. | Tageslichtglühlampen (Abblendlicht) | 7,5A
F18. | Bremsleuchten | 7,5A
F19. | Einspritzanlage, Kraftstoffpumpenrelais, Anlasserrelais | 5A
F20. | Airbags | 5A
F21. | Geschwindigkeitsbegrenzer und Steuerschalter (1081), Einparkhilfe (1222), Alarmanlage bei nicht angelegtem Sicherheitsgurt (1601), Relais für Heckscheibenheizung (235) | 5A
F22. | Servolenkung | 5A
F23. | Anhänger | 20A
F24. | Sicherungsstromkreise (F12-F13) | 15A
F25. | Nicht verwendet
F26. | Fahrtrichtungsanzeiger und Notsignalisierung | 15A
F27. | Schaltwippen | 20A
F28. | Nicht verwendet
F29. | Nebelscheinwerfer | 25A
F30. | Nicht verwendet
F31. | Kombiinstrument | 5A
F32. | Innenraumbelüftung | 7,5A
F33. | Sicherung Zigarettenanzünder Renault Dokker | 15A
F34. | Diagnosestecker (225), Audioanlage (261) | 15A
F35. | Elektrische Außenspiegel | 5A
F36. | Nebelscheinwerfer | 10A
F37. | Anlasser | 30A
F38. | Scheibenwischer und -wascher | 30A
F39. | Klimatisierung | 40A
Schalttafel 260-2
F1. | Elektrische Fensterheber | 30A
F2. | Elektrische Außenspiegel | 5A
F3. | Elektrische Fensterheber | 30A
F4. | BCM (elektrisches Karosseriesteuermodul) | 5A
F5. | Nicht verwendet
F6. | Nicht verwendet
F7. | Nicht verwendet
F8. | Elektrische Fensterheber | 25A
F9. | Klimatisierungssystem | 20A
F10. | Zusätzliche 12V-Steckdose | 15A
