Im Jahr 2015 wurde der Duster einer Modellpflege unterzogen. Er erhielt eine Reihe modernisierter Motoren und Getriebe sowie diverse neue elektronische Systeme, die zuvor nicht verfügbar waren. Dazu gehörten beispielsweise das Fernstartsystem „Renault Start“ und eine beheizbare Frontscheibe. Dieser Artikel beschreibt die Sicherungs- und Relaisbelegung des Dacia/Renault Duster (erste Generation; Modellpflege; Baureihe HSA / HSM) für die Baujahre 2013, 2014, 2015, 2016, 2017 und 2018.
Hier finden Sie die Einbauorte, Belegungspläne und Fotos der Sicherungskästen. Die Bezeichnungen „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind im Text fett hervorgehoben.
Im Motorraum

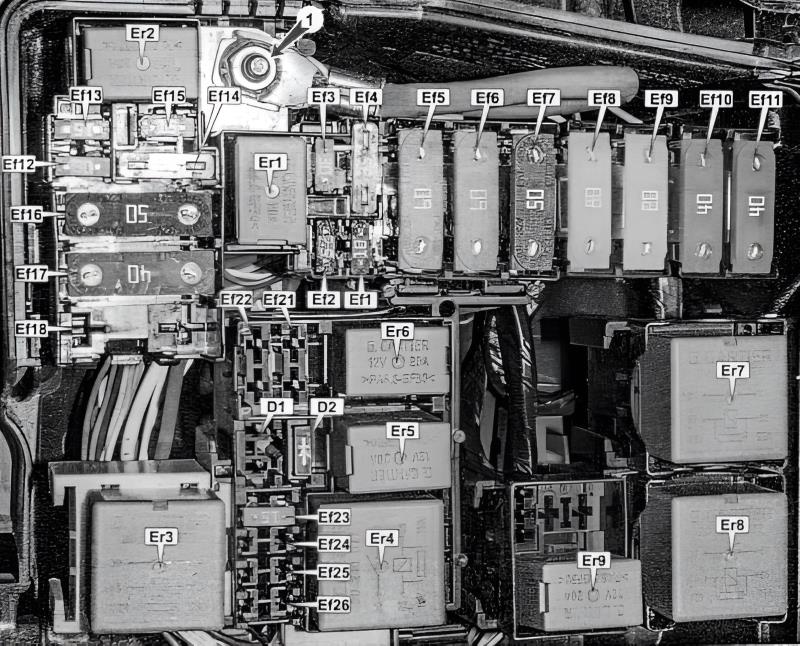

Der Sicherungskasten befindet sich auf der linken Seite des Motorraums und ist mit einer Kunststoffabdeckung versehen.
Belegungsplan
Nr. | Beschreibung | Ampere
Ef1. | Nebelscheinwerfer | 10A
Ef2. | Zentrales Steuergerät (UCH) | 7,5A
Ef3. | Beheizbare Heckscheibe, beheizbare Außenspiegel | 30A
Ef4. | ESP-/ESC-Steuergerät | 25A
Ef5. | Sicherungskreise F11, F24-F27, F34, F39, F41 | 60A
Ef6. | Zündschloss, Sicherungskreise F28, F31, F38, F43, F46, F47 | 60A
Ef7. | ESP-/ESC-Einheit | 50A
Ef8. | Stromversorgung Sicherungskasten Innenraum | 80A
Ef9. | Reserve | 20A
Ef10. | Frontscheibenheizung 1 | 40A
Ef11. | Frontscheibenheizung 2 | 40A
Ef12. | Anlasser | 30A
Ef13. | Reserve | 15A
Ef14. | Elektronisches Motormanagement | 25A
Ef15. | Magnetkupplung für Klimakompressor | 15A
Ef16. | Kühlerlüfter | 50A
Ef17. | Automatikgetriebe-Steuergerät | 40A
Ef18. | Servolenkungspumpe | 80A
Ef19. | Reserve
Ef20. | Reserve
Ef21. | Lambdasonden, Aktivkohlefilter-Magnetventil, Nockenwellensensor, Nockenwellenverstellungsventil | 15A
Ef22. | Motorsteuergerät, Kühlerlüfter-Steuergerät, Zündspulen, Einspritzdüsen, Kraftstoffpumpe
Ef23. | Kraftstoffpumpenmodul (Sicherung für Kraftstoffpumpe)
Er1. | Relais für Signalhorn (Hupe) | 20A
Er2. | Relais für Alarmanlage | 20A
Er3. | Anlasserrelais 1 | 35A
Er4. | Hauptrelais Motormanagement | 35A
Er5. | Relais für Magnetkupplung Klimakompressor | 20A
Er6. | Relais für Kraftstoffpumpe | 20A
Er7. | Relais für Frontscheibenheizung 2 / Relais für Kühlerlüfter | 35A
Er8. | Relais für Frontscheibenheizung 1 | 35A
Er9. | Anlasserrelais 2 | 20A
Im Innenraum des Fahrzeugs

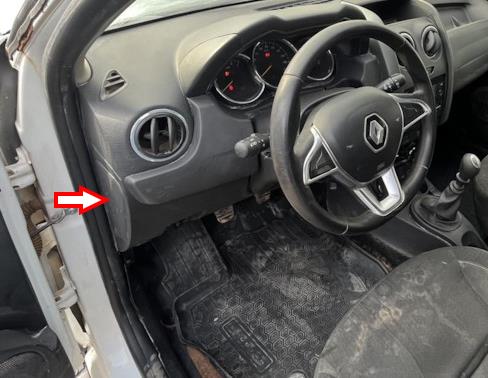

Der Sicherungskasten befindet sich auf der Fahrerseite an der Stirnseite der Armaturentafel, hinter der Kunststoffabdeckung.

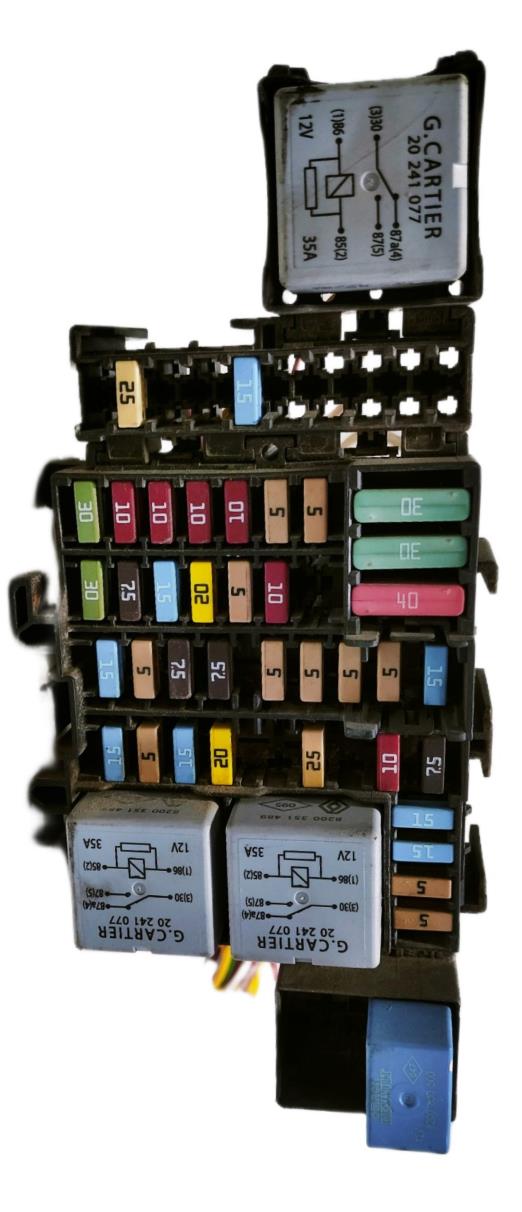

Das Foto dient als Beispiel.

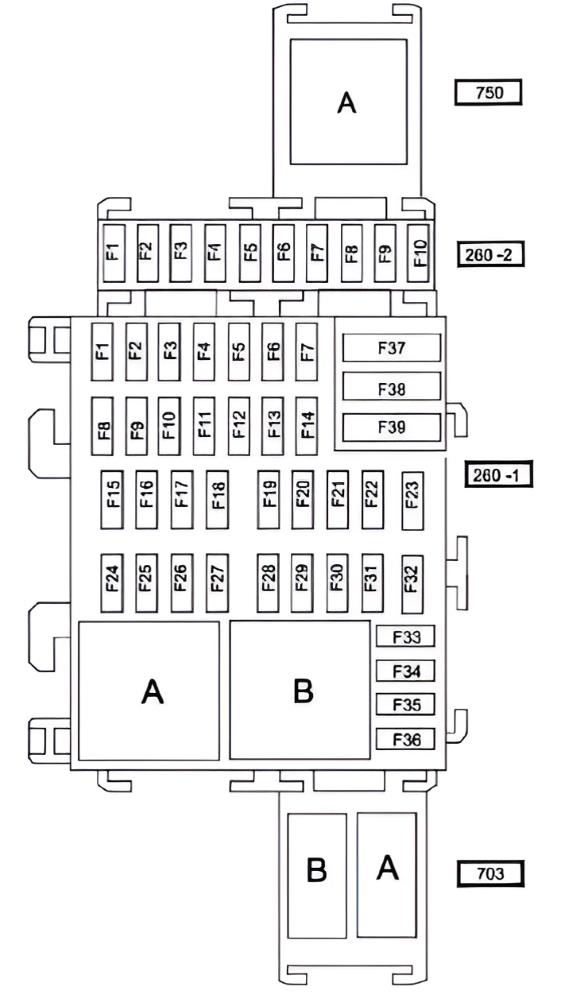

Belegungsplan
Nr. | Beschreibung | Ampere
Sicherungsträger 260-2
F1. | Reserve
F2. | Zentrales Steuergerät (UCH), Scheinwerfer links, Scheinwerfer rechts | 25A
F3. | Allradsteuerung (4WD) | 5A
F4. | Zusatzsteuergerät | 15A
F5. | Zusatzsteckdose hinten | 15A
F6. | Zentrales Steuergerät (UCH) | 5A
F7. | Reserve
F8. | Nicht belegt | 7,5A
F9. | Reserve
F10. | Reserve
A. | Fensterheberverriegelung hinten
Belegung für 260-1 (Hauptsicherungsträger)
F1. | Fensterheber vorn | 30A
F2. | Fernlicht links | 10A
F3. | Fernlicht rechts | 10A
F4. | Abblendlicht links | 10A
F5. | Abblendlicht rechts | 10A
F6. | Rückleuchten | 5A
F7. | Standlicht | 5A
F8. | Fensterheber hinten | 30A
F9. | Nebelschlussleuchte | 7,5A
F10. | Signalhorn (Hupe) | 15A
F11. | Zentralverriegelung | 20A
F12. | ABS/ESC-System, Bremslichtschalter | 5A
F13. | Innenraumbeleuchtung, Gepäckraumbeleuchtung, Handschuhfachbeleuchtung | 10A
F14. | Nicht belegt
F15. | Scheibenwischer vorn | 15A
F16. | Multimediasystem | 15A
F17. | Tagfahrlicht | 7,5A
F18. | Bremsleuchten | 7,5A
F19. | Einspritzanlage, Kombiinstrument, Zentrales Steuergerät (UCH) | 5A
F20. | Airbag | 5A
F21. | Allradantrieb (4WD), Rückfahrscheinwerfer | 7,5A
F22. | Servolenkung | 5A
F23. | Tempomat/Geschwindigkeitsbegrenzer, Relais für Heckscheibenheizung, Gurtwarner, Einparkhilfe, Relais für Innenraum-Zusatzheizung | 5A
F24. | Zentrales Steuergerät (UCH) | 15A
F25. | Zentrales Steuergerät (UCH) | 5A
F26. | Blinker | 15A
F27. | Einstellrad Leuchtweitenregulierung | 20A
F28. | Signalhorn (Hupe) | 15A
F29. | Einstellrad Instrumentenbeleuchtung | 25A
F30. | Nicht belegt
F31. | Kombiinstrument | 5A
F32. | Radio, Klimabedienteil, Innenraumgebläse, Zusatzsteckdose hinten | 7,5A
F33. | Sicherung für Zigarettenanzünder | 20A
F34. | Diagnoseanschluss (OBD) und Audiosystem | 15A
F35. | Beheizbare Außenspiegel | 5A
F36. | Elektrisch verstellbare Außenspiegel | 5A
F37. | Zentrales Steuergerät (UCH), Anlasser | 30A
F38. | Scheibenwischer vorn | 30A
F39. | Innenraumgebläse | 40A
A. | Klimagebläse
B. | Spiegelheizung
Sicherungsträger 703
A. | Zusatzsteckdose im Gepäckraum
B. | Reserve
Videoanleitung für den Zugang zu den Sicherungskästen.
