Der Renault Espace wird oft als der erste Serien-Minivan der Welt bezeichnet. In Amerika wurde der Dodge Caravan von Chrysler ein paar Monate früher in Produktion genommen, aber er hatte ein Halbkessel-Layout und nicht ein Einzelvolumen-Layout. In diesem Artikel werden wir einen detaillierten Blick auf die Belegung der Sicherungen und Relais im Renault Espace (vierte Generation; interne Bezeichnung JK). Baujahre: 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.
Hier finden Sie die Positionen, Beschreibungen und Fotos der Sicherungskästen. „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind fett hervorgehoben.
Im Innenraum des Fahrzeugs

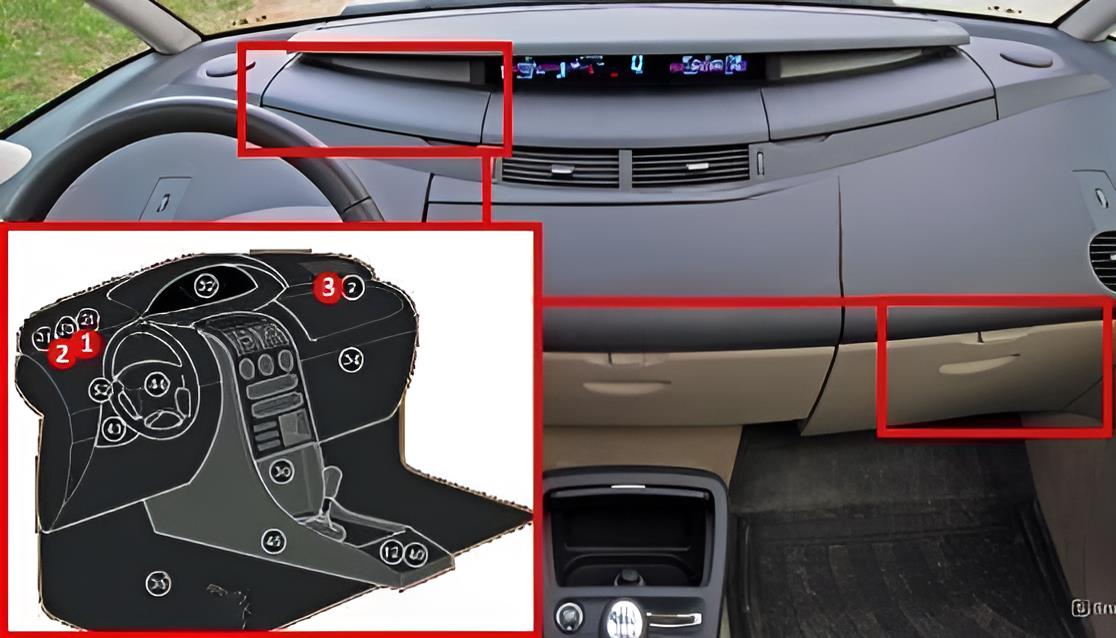

Es gibt drei Sicherungskästen: den Hauptsicherungskasten (1) und darunter einen weiteren (2) auf der Fahrerseite, oben auf dem Armaturenbrett. Auf der Beifahrerseite befindet sich eine dritte Einheit (3) hinter dem Handschuhfach.
Sicherungskasten Nr. 1

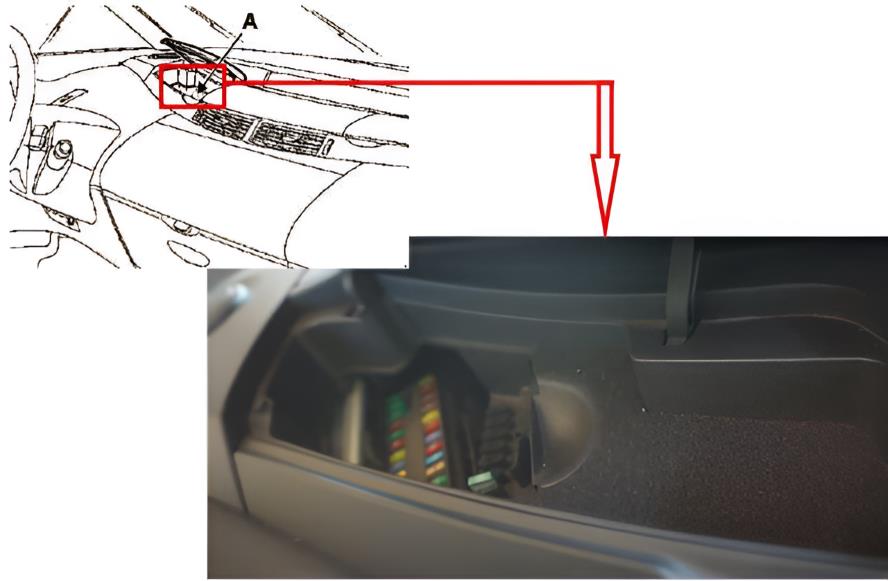

Beispiel für den Zugang zur Haupteinheit.
Allgemeine Ansicht.
Belegungsplan
Nr. | Beschreibung | Ampere
F1. | Leer
F2. | Feststellbremssensor, Zündungsleser, Multifunktionssteuergerät, Anlasserschalter | 10A
F3. | Scheinwerferkorrektor, Steuergerät für Scheinwerferkorrektor (Xenon-Scheinwerfer), Scheibenwaschdüsenheizung, Kombiinstrument, Sprachsynthesizer | 10A
F4. | Diebstahlsicherung, Automatikgetriebe (Automatikgetriebe), Zentralverriegelung, Heizung/Klimaanlage, Regensensor, Gebläse des Kabinentemperatursensors, Innenrückspiegel, Einparksystem, Rückfahrscheinwerfer, beleuchtete Schalter, Scheibenwischermotor | 20A
F5. | Glühbirnen für die Innenbeleuchtung | 15A
F6. | Klimaanlage, Automatikgetriebe (Automatikgetriebe), Türverriegelung, Geschwindigkeitserhaltungsanlage, Diagnosestecker (DLC), elektrische Außenspiegel, elektrische Fensterheber, Schalterleuchten, Bremsleuchten, Scheibenwasch-/Scheibenwischermotor | 20A
F7. | Steuergerät für Scheinwerferkorrektur (Xenon-Scheinwerfer), Scheinwerferkorrektur, Kombiinstrument, linkes Abblendlicht | 15A
F8. | Begrenzungsleuchten rechts | 7,5A
F9. | Fahrtrichtungsanzeiger/Notfallsignalisierung | 15A
F10. | Audioanlage, elektrische Sitze, elektrische Fensterheber, Kombiinstrument, Navigationssystem, Telematik | 10A
F11. | Klimaanlage, Nebelscheinwerfer, Kombi-Instrument, Sprachsynthesizer | 30A
F12. | SRS-System | 5A
F13. | Antiblockiersystem (ABS) | 5A
F14. | Hupe | 15A
F15. | Elektrisches Steuergerät der Fahrertür, elektrische Außenspiegel, elektrische Fensterheber | 30A
F16. | Elektrisches Steuergerät Beifahrertür, elektrische Fensterheber | 30A
F17. | Nebelschlussleuchten | 10A
F18. | Außenspiegelheizung | 10A
F19. | Scheinwerfer Abblendlicht rechts | 15A
F20. | Audiosystem mit CD-Wechsler, Renault Espace 4 Zigarettenanzünder, Beleuchtung der Lüftungsschlitze im Armaturenbrett, Beleuchtung der Gepäckbox, Rheostat der Kombiinstrumentbeleuchtung, Innenbeleuchtung, Standlicht vorne links, Kennzeichenbeleuchtung, Navigationssystem, beleuchtete Schalter | 7,5A
F21. | Heckscheibenwaschanlage, Fernlicht | 30A
F22. | Zentralverriegelung | 30A
F23. | Stromanschlüsse für Sonderausstattungen | 15A
F24. | Zubehörstecker (hinten), Zigarettenanzünder | 15A
F25. | Bremslichtschalter (Bremspedalstellungssensor), Heckscheibenheizung, Lenksäulenverriegelung (einige Modelle) | 10A
Sicherungskasten Nr. 2

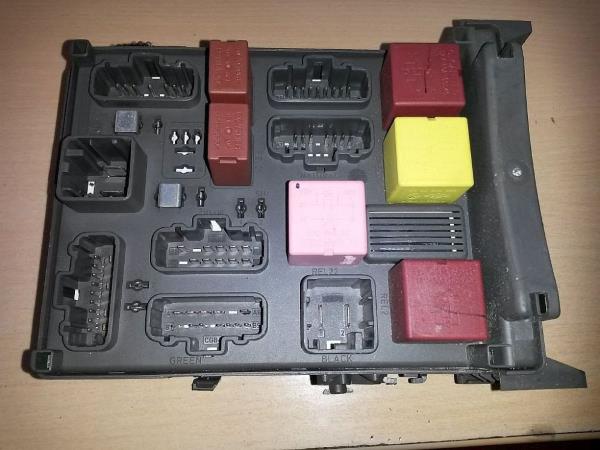

Befindet sich hinter der Haupteinheit. (Umgekehrte Seite)

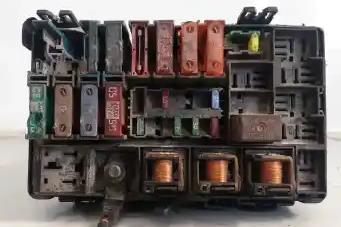

Foto - Beispiel.
Belegungsplan
Nr. | Beschreibung
F1. | Shunt-Widerstand für elektrische Fensterheber - vordere elektrische Fensterheber
F2. | Nebenschlusswiderstand für elektrische Fensterheber - hintere Fenster
F3. | Nebenschlusswiderstand für Tagfahrlichtsystem - vorderes Standlicht
F4. | Nebenschlusswiderstand des Tagfahrlichtsystems - Abblendlicht
1. | Relais für Nebelscheinwerfer
2. | Relais 1 der Hauptzündkreise
3. | Relais des Heckscheibenwischermotors
4. | Anlasserrelais
5. | Relais der Hilfszündkreise
6. | Relais 2 der Hauptzündkreise
7. | Heckscheibenheizungsrelais
Sicherungskasten Nr. 3
Befindet sich auf der Beifahrerseite.

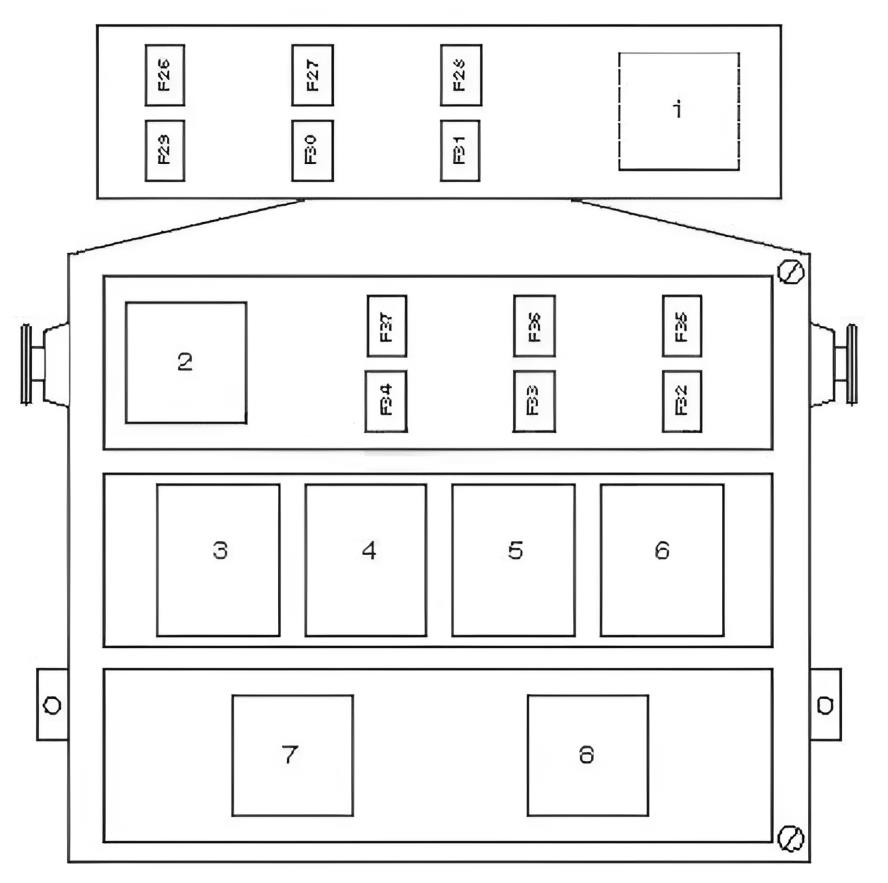

Modelle nach 2005
Allgemeine Ansicht.
Belegungsplan
Nr. | Beschreibung | Ampere
F26. | Elektrischer Anschluss für Anhänger | 30A
F27. | Schiebedach | 30A
F28. | Batteriestromüberwachungsrelais (einige Modelle) | 15A
F29. | Elektrische Fensterheber hinten | 30A
F30. | Lenkradstellungssensor | 5A
F31. | Schiebedachklappe | 30A
F32. | Leer -
F33. | Leer
F34. | Elektrischer Sitzantrieb - Fahrerseite | 15A
F35. | Vordersitzheizung | 20A
F36. | Elektrischer Sitzantrieb - Fahrerseite | 20A
F37. | Elektrischer Sitzantrieb - Beifahrerseite | 20A
1. | Klimaanlagenrelais
2. | Relais elektrischer Sitzantrieb
3. | Relais für Scheinwerferwaschpumpe
4. | Relais der Bremsleuchte
5. | Relais 1 des Tagfahrlichtsystems
6. | Relais 2 des Tagfahrlichtsystems
7. | Batteriestromüberwachungsrelais (einige Modelle)
8. | Leistungsrelais der Heckscheibe (einige Modelle)

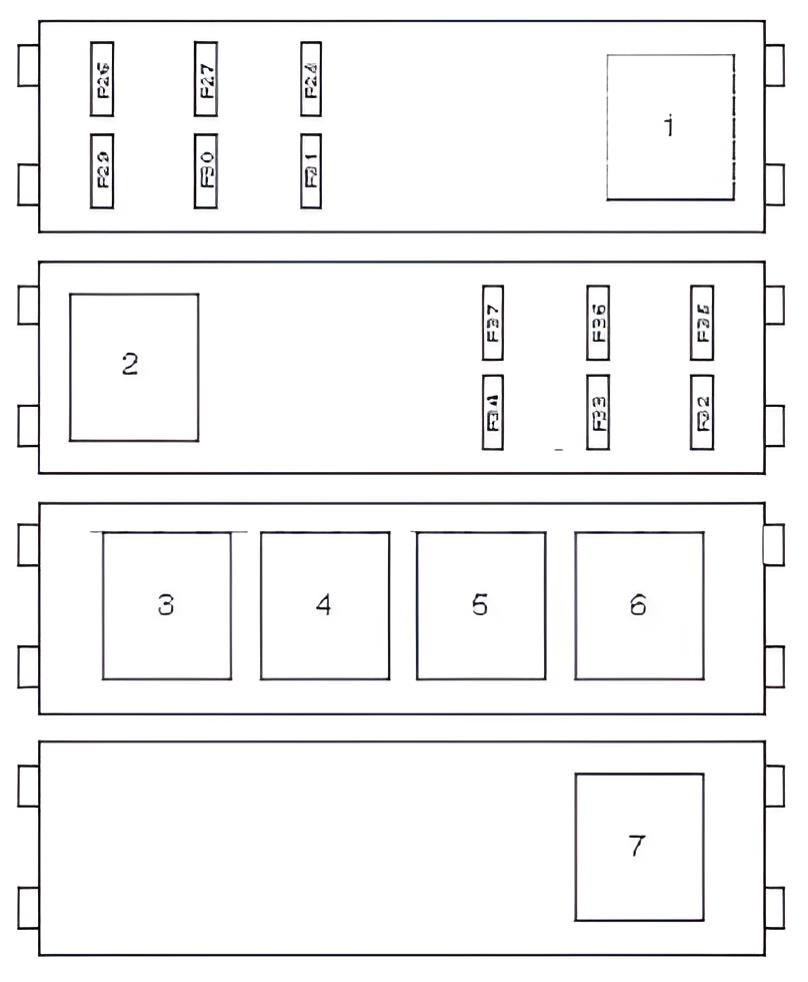

Modelle bis 2005
Belegungsplan
Nr. | Beschreibung | Ampere
F26. | Elektrischer Anschluss für Anhänger | 30A
F27. | Schiebedach | 30A
F28. | Elektrischer Fensterheber, hinten links | 30A
F29. | Elektrischer Fensterheber, hinten rechts | 30A
F30. | Lenkradstellungssensor | 5A
F31. | Schiebedachklappe | 30A
F32. | Leer
F33. | Leer
F34. | Elektrischer Sitzantrieb - Fahrerseite | 15A
F35. | Vordersitzheizung | 20A
F36. | Elektrischer Sitz auf der Fahrerseite | 20A
F37. | Elektrischer Stellantrieb Beifahrersitz | 20A
1. | Klimaanlagenrelais
2. | Relais elektrischer Sitzantrieb
3. | Relais für Scheinwerferwaschpumpe
4. | Bremsleuchtenrelais
5. | Relais für Tagfahrlicht
6. | Leer
7. | Stromrelais für die Heckscheibe (einige Modelle)
Im Motorraum

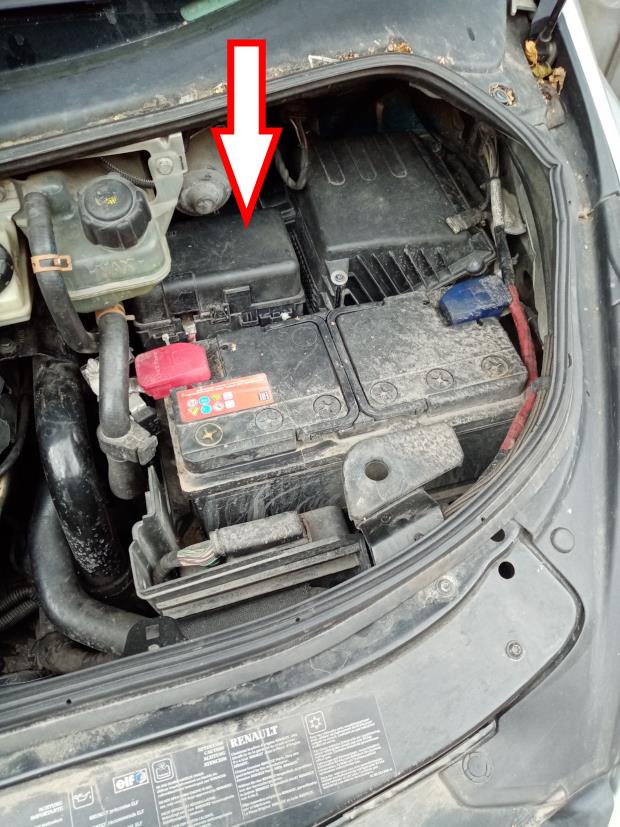

Der Sicherungskasten befindet sich auf der rechten Seite hinter der Schutzabdeckung.

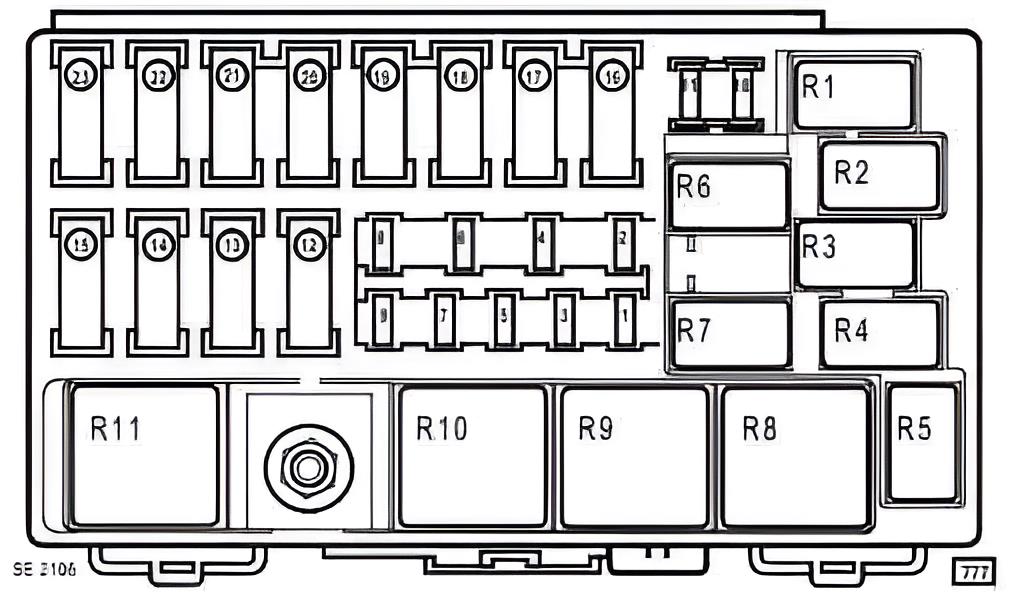

Gesamtansicht.
Belegungsplan
Nr. | Beschreibung | Ampere
1. | Automatikgetriebe | 7,5A
2. | Leer
3. | Motorsteuerung | 30A
4. | AUTOMATIKGETRIEBE | 5A/15A
5. | Relais der Unterdruckpumpe des Bremskraftverstärkers (F4Rt) | 30A
6. | Motorsteuerung | 10A
7. | Leer -
8. | Leer -
9. | Klimatisierungssystem | 20A
10. | Antiblockiersystem ABS, Stabilitätskontrollsystem | 20A / 30A
11. | Hupe | 20A / 30A
12. | Leer
13. | Kühlmittelheizungen - falls vorhanden | 70A
14. | Kühlmittelheizungen - falls vorhanden | 70A
15. | Gebläsemotorsteuerung | 60A
16. | Scheinwerferwaschanlage, Heckscheibenheizung, Multifunktionssteuergerät | 40A
17. | Antiblockiersystem ABS/Stabilitätsregelsystem | 40A
18. | Kombischalter, Tagfahrlichtsystem, Multifunktionssteuergerät | 70A
19. | Heizung/Klimaanlage, Multifunktionssteuergerät | 70A
20. | Batteriestromsteuerrelais (einige Modelle), Kombischalter (einige Modelle), Tagfahrlicht, Multifunktionssteuergerät | 60A
21. | Elektrische Sitze, Multifunktionssteuergerät, Sicherungskasten/Relais, Mittelkonsole, Schiebedach | 60A
22. | Windschutzscheibenheizung (einige Modelle) | 80A
23. | Scheibenwischer, elektrisch betätigte Feststellbremse | 60A
Nr. | Relaisbelegung (Typ 1)
R1. | Zusatzheizungsrelais
R2. | Elektrische Wasserpumpe
R3. | Relais für Gebläsemotor der Klimaanlage
R4. | Leer
R5. | Leer
R6. | Kraftstoffpumpe
R7. | Heizungsrelais (Brenngasentlüftungsanlage)
R8. | Einspritzsperre
R9. | Kolbenkompressor-Relais
R10. | Relais für Klimagebläsemotor
R11. | Zusatzheizungsrelais 2
Nr. | Relaisbelegung (Typ 2)
R1. | Kühlmittel-Heizungsrelais
R2. | Kühlgebläsemotor-Relais (ohne Klimaanlage, -01/03)
R3. | Unterdruckpumpe des Bremskraftverstärkers (F4 Rt)
R4. | Bremskraftverstärker-Vakuumpumpe
R5. | Kühlmittelheizungsrelais 3 - (-01/03, falls vorhanden)
R6. | Benzinpumpenrelais
R7. | Heizungsrelais der Motorkurbelgehäuseentlüftung (F4 Rt)
R8. | Relais des Motormanagementsystems
R9. | Relais 1 Kühlgebläsemotor - (mit Klimaanlage, -01/03)
R10. | Relais 2 Kühlerlüftermotor-Relais
R11. | Relais Kühlmittelheizung 2 - (-01/03, falls vorhanden)
Alle elektrischen Geräte
Allgemeine Anordnung der elektronischen Bauteile im Fahrzeug.
Nr. | Bauteil
1. | Elektronisches ABS-Steuermodul
2. | Elektronisches Steuermodul für die Klimaanlage
3. | Steuergerät für den Gebläsemotor der Klimaanlage/Heizung 1 - unter dem Unterboden.
4. | Steuergerät für den Gebläsemotor der Klimaanlage/Heizung 2 - unter der Karosserie.
5. | Klimatisierungs-/Heizungsgebläsemotor - unter der Karosserie Unterboden
6. | Antennensignalverstärker - oberhalb der rechten hinteren Seitenscheibe
7. | Seitenaufprallsensor-Baugruppe - Mittelsäule Fahrerseite
8. | Seitenaufprallsensor-Baugruppe - Mittelsäule Beifahrerseite
9. | Steuergerät für das Diebstahlschutzsystem - falls vorhanden
10. | Zusatzheizung - Unterboden - falls vorhanden
11. | Batteriepaket
12. | Diagnosestecker (DLC) - Mittelkonsole
13. | Elektrisches Steuergerät der Fahrertür
14. | Elektrisches Steuergerät Beifahrertür
15. | Steuergerät der elektrischen Feststellbremse - in der Nähe des Tanks
16. | Elektronisches Motorsteuerungsmodul
17. | Sicherungskasten, Bereich unter der Motorhaube
18. | Sicherungskasten, Fahrgastraum 1
19. | Sicherungskasten 2, Fahrgastraum - unter dem Armaturenbrett Sicherungsmodul 1
20. | Sicherungskasten, Fahrgastraum H
21. | Sicherungskasten, Fahrgastraum 4 (falls vorhanden)
22. | Sicherungskasten, Unterboden, in der Nähe des Heizungsmoduls - falls vorhanden
23. | Seitenbeschleunigungssensor - einschließlich Seitenbeschleunigungssensor (mit EZR) - unter dem Sitz.
24. | Glühkerzensteuergerät
25. | Scheinwerfersteuergerät, links (Modelle mit Xenon-Scheinwerfern)
26. | Scheinwerfersteuergerät, rechts (Modelle mit Xenon-Scheinwerfern)
27. | Scheinwerfer-Korrektursteuergerät (Modelle mit Xenon-Scheinwerfern) - einschließlich Karosseriehöhensensor - vorne.
28. | Ansaugluftheizung - im Heizungsmodul - falls vorhanden.
29. | Hupe
30. | Zündungsleser
31. | Blinker-/Notsignalrelais - integriert im Multifunktionsmodul
32. | Kombiinstrument-Steuergerät - in der Instrumententafel
33. | Multifunktionssteuermodul: Diebstahlsicherung, akustischer Warnsummer/Glockensummer, Glühlampenkontrollsystem, elektrische Fensterheber, Scheinwerferwaschanlage (einige Modelle), Wegfahrsperre, Blinker, Innenbeleuchtung, Servolenkung, Regensensor, Heckscheibenwischer, Begrenzungs- und Schlussleuchten, Lenksäulenverriegelung, Reifendruckkontrollsystem, Scheibenwischer.
34. | CD/DVD-Laufwerk für das Navigationssystem (NIVAV3) - im Laderaum
35. | Steuereinheit des Navigationssystems (NIVAV3)
36. | Außentemperatursensor - im rechten Außenspiegel
37. | Steuergerät des Einparksystems - hinter der rechten Heckverkleidung
38. | Summer des Einparksystems - hinter der rechten hinteren Verkleidung
39. | Regensensor - im Innenrückspiegel
40. | Sicherungskasten Mittelkonsole
41. | Sitzmemory-Steuergerät - unter dem Sitz.
42. | Sitzpositionssensor, Fahrersitz - unter dem Sitz
43. | Lenksäulenverriegelung
44. | Lenkradpositionssensor - unter dem Lenkrad (mit ESP)
45. | Elektronisches SRS-Steuermodul - Mittelkonsole
46. | Karosseriehöhensensor - vorne (mit Xenon-Scheinwerfern) - integriert in das Xenon-Scheinwerfer-Steuermodul an der Aufhängung.
47. | Karosseriehöhensensor - hinten (Modelle mit Xenon-Scheinwerfern) - an der Aufhängung.
48. | Türantriebsrelais hinten - falls vorhanden
49. | Elektronisches Getriebesteuermodul
50. | Signalempfänger des Reifendrucküberwachungssystems - unter dem Unterboden der Karosserie
51. | Fahrzeuggeschwindigkeitssensor - ABS-Steuermodul
52. | Sprachsynthesizer
53. | Seitenbeschleunigungssensor - einschließlich Seitenbewegungssensor (mit ESP) - unter dem Sitz
Videoanleitung für den Zugang zu Verteilerkästen.
