Sicherungen und Relais Renault Kangoo 2 (KW / Z.E.), 2007 - 2019

Der Kangoo 2 wurde seit Mai 2007 produziert. Das Auto basierte auf der Scenic-Plattform. Im Februar 2013, ging das Modell durch ein Update. In diesem Artikel werden wir einen detaillierten Blick auf die Belegung der Sicherungen und Relais im Renault Kangoo (zweite Generation; interne Bezeichnung KW). Baujahre: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, sowie die Änderung Z.E. 2012 - 2019.

Hier finden Sie die Positionen, Beschreibungen und Fotos der Sicherungskästen. „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind fett hervorgehoben.

Im Innenraum des Fahrzeugs

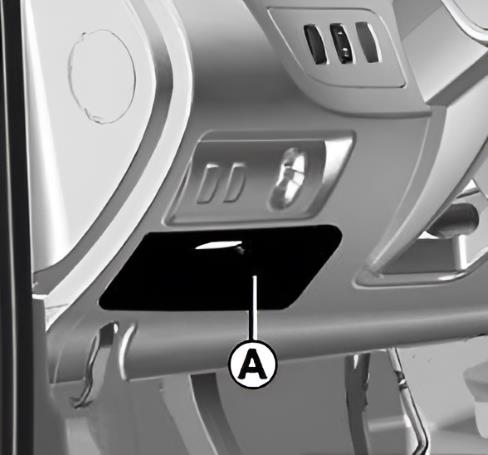

Am unteren Ende des Armaturenbretts auf der Fahrerseite.

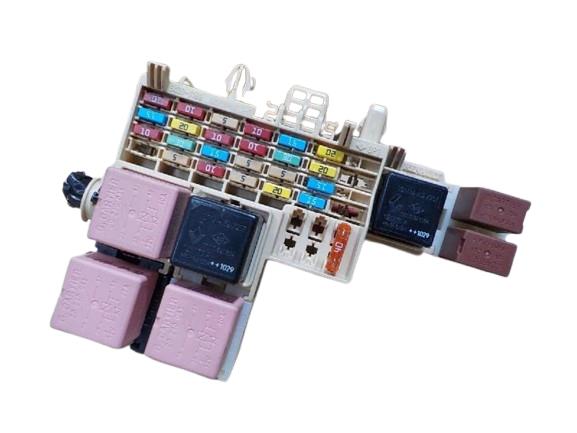

Allgemeine Ansicht.

Typ 1

Z.E. Änderung, Modelljahr 2013-2019.

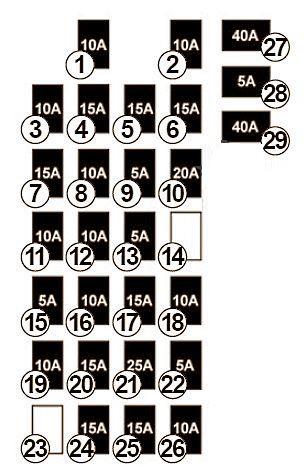

Belegungsplan

Nr. | Beschreibung | Ampere
1. | Ladegerät für Traktionsbatterien | 10A
2. | Motorsteuergerät | 10A
3. | Klimagerät, Hupe | 10A
4. | Heizung, Bremslicht, Traktionsbatterie | 15A
5. | Heckscheibenwischer | 15A
6. | Hupe, Diagnosebuchse | 15A
7. | Beheizte Sitze | 15A
8. | Traktionsbatterie | 10A
9. | Beifahrerraum-ECU | 5A
10. | Windschutzscheibenwaschanlage | 20A
11. | Bremsleuchten | 10A
12. | Fahrgastraum-ECU, ABS, ESP | 10A
13. | Elektrische Fensterheber, Kindersicherung, Heizung und Klimaanlage, ECO-Modus | 5A
14. | Nicht verwendet
15. | Anlasser | 5A
16. | Bremsleuchten, Zusatzausstattung, Navigation, ABS, ESP, Kofferraumbeleuchtung, Innenbeleuchtung, Regen- und Lichtsensor, Ladekontrollleuchte | 10A
17. | Radio, Navigationssystem, Display, Alarmanlage | 15A
18. | Sonderausstattungen | 10A
19. | Außenspiegelheizung | 10A
20. | Nebelscheinwerfer, Nebelschlussleuchten | 15A
21. | Zentralverriegelung | 25A
22. | Instrumententafel | 5A
23. | Nicht verwendet
24. | ESP, Radio, Heizung und Klimatisierung, Sitzheizung, Bremsleuchten | 15A
25. | Zubehörsteckdose vorne, Sicherung für Zigarettenanzünder | 15A
26. | Anhängerkupplung | 10A
27. | Fensterheber vorne | 40A
28. | Rückspiegelsteuerung | 5A
29. | Motorkühlgebläse | 40A

Typ 2

KW-Modifikation, Modelljahr 2007 - 2019.

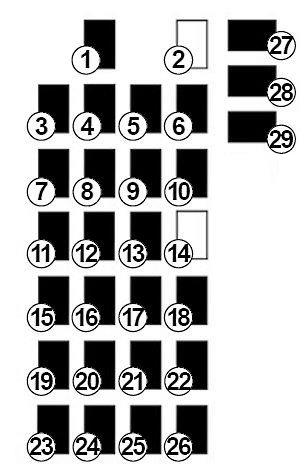

Belegungsplan

Nr. | Sicherungsbelegung
1. | Kraftstoffmodul (Benzinpumpen-Sicherung)
2. | Leer
3. | Kühlgebläse
4. | Kühlgebläse
5. | Heckscheibenwischer
6. | Hupe, Diagnosestecker
7. | Beheizte Sitze
8. | Elektrische Fensterheber hinten
9. | Innenraum-ECU
10. | Windschutzscheibenwaschanlage
11. | Bremsleuchten
12. | Fahrgastraum-ECU, System, ESP
13. | Elektrische Fensterheber, Kindersicherung, Heizung und Klimaanlage, ECO-Modus
14. | Nicht verwendet
15. | Anlasser
16. | Bremsleuchten, Zusatzgeräte, Navigation, ABS, ESP, Kofferraum, Reifendruckwarnleuchte, Innenbeleuchtung, Regensensor und Lichtsensor
17. | Radio, Navigationssystem, Display, Alarmanlage
18. | Sonderausstattung
19. | Außenspiegelheizung
20. | Nebelscheinwerfer, Nebelschlussleuchten
21. | Zentralverriegelung
22. | Armaturenbrett
23. | Zubehörsteckdose hinten, Zigarettenanzünder hinten
24. | ESC, Radio, Heizung und Klimatisierung, Sitzheizung, Bremsleuchten
25. | Zubehörsteckdose vorne, Zigarettenanzünder vorne
26. | Anhängerkupplung
27. | Fensterheber vorne
28. | Elektrischer Rückspiegel
29. | Heckscheiben- und Rückspiegelheizung

Relaismodule

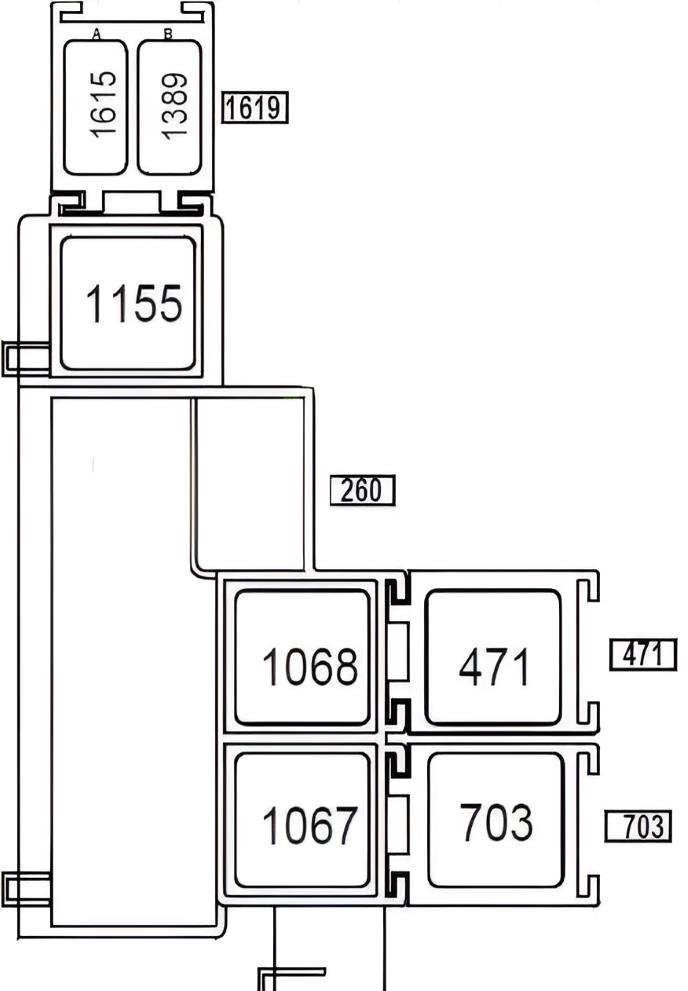

Beschreibung der Relaismodule, die sich im Sicherungskasten des Fahrgastraums befinden.


Nr. | Beschreibung
1067. | Zusatzheizung 1 | 40A
1068. | Zusatzheizung 2 | 70A
1155. | Stromverbraucher 1 | 70A
1389. | Stromverbraucher 2 | 20A
1615. | „+“ bei laufendem Motor | 20A
703. | Elektrische Fensterheber | 40A
471. | Fensterheber-Steuermodul | 40A

Im Motorraum

Sicherungskasten

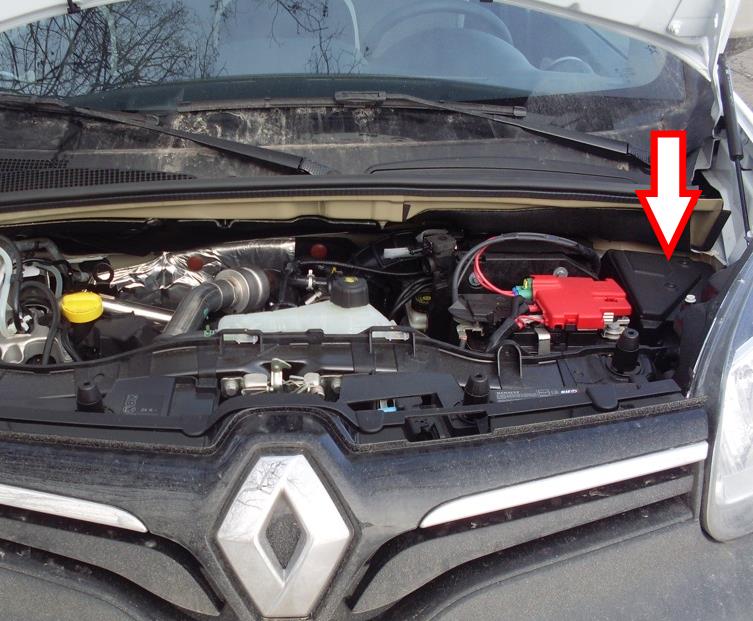

Befindet sich auf der linken Seite. Um Zugang zu erhalten, müssen Sie die Batterie ausbauen, den Deckel des Blocks abschrauben und ihn umdrehen.

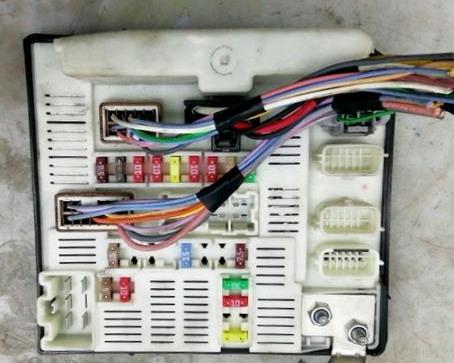

Foto - Beispiel.

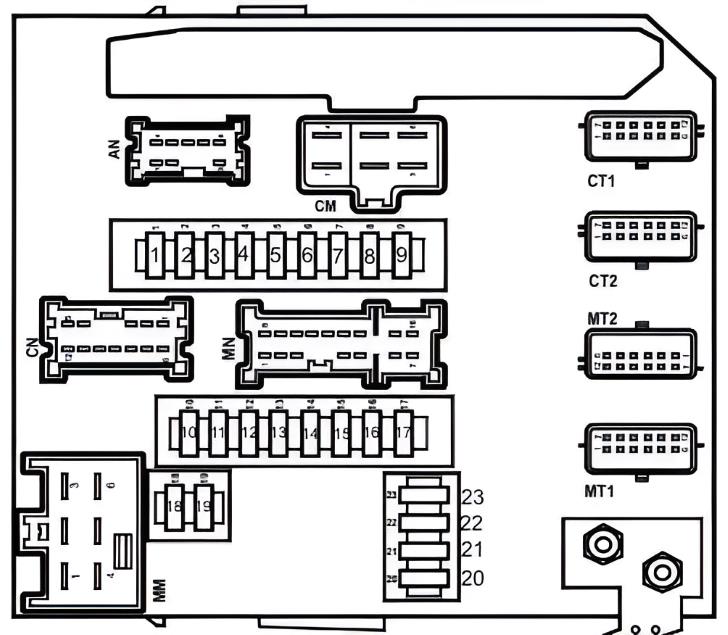

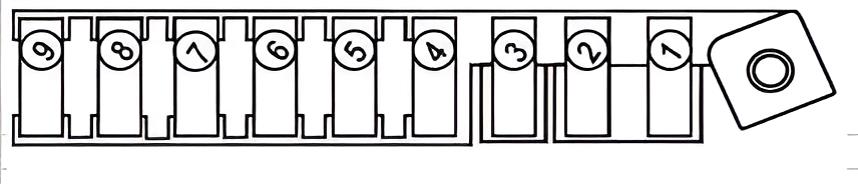

Belegungsplan

Nr. | Beschreibung | Ampere
1. | rechte Begrenzungsleuchten (172-226) | 7,5A
2. | linkes Standlicht (173-227) - rechtes Rücklicht (172) - Kennzeichenbeleuchtung (1324) Zigarettenanzünder (101) - Zusatzgerätebuchse für 1. Sitzreihe (506) - Schalter für Türverriegelung und Panikalarm (1391) - Schalter für Scheinwerfereinstellung (562) - Klimabedienteil (319-419) - Audioanlage (261) - Multifunktionsanzeige | 7,5A
3. | Scheinwerfer rechts (Abblendlicht) (226), Schalter der Scheinwerfer-Einstellvorrichtung (562), Motor des rechten Scheinwerfer-Einstellgeräts (538) | 10A
4. | Scheinwerfer links (Abblendlicht) (227), Stellmotor für den linken Scheinwerfer (537) | 10A
5. | Nebelscheinwerfer rechts und links (176-177) | 20A
6. | linker Scheinwerfer (Fernlicht) (227) | 10A
7. | rechter Scheinwerfer (Fernlicht) (226) | 10A
8. | Steuergerät für Antiblockiersystem (118) oder Fahrbahnstabilisierungssystem (1094) | 25A
9. | Scheibenwischermotor (212) | 30A
10. | „+“ nach Zündschloss elektrische Servolenkung (1232) | 5A
11. | Leer.
12. | Steuergerät für Automatikgetriebe (119) | 20A
13. | Leer
14. | bei Benzinmotor: Einspritzdüsen 1-2-3-4 (193-194-195-196) - Adsorber (371) - untere Sauerstoffsonde (242) - obere Sauerstoffsonde (887) / bei Dieselmotor: Kraftstoffregler (1105) - Magnetventil für Zylindersensor (746) | 15A
15. | Leer
16. | Steuergerät für Automatikgetriebe (119) | 5A
17. | Standheizungsrelais 1 (1067) - Standheizungsrelais 2 (1068) - Diagnosestecker (225) - Airbag-/Sicherheitsgurtstraffer-ECU (756) - Einparkhilfe-ECU (1222) | 7,5A
18. | „+“ nach Zündschalter des Kraftstoffwassersensors (414), Relaisbox im Motorraum 2 (1683), Einspritzsystem-ECU (120) | 5A
19. | „+“ nach dem Zündschalter des Rückfahrlichtschalters (155) oder Rückfahrlichtschalters mit Top-Totpunkt-Sensor (1109) | 10A
20. | Einspritzsteuergerät (120) | 20A
21. | Leer
22. | Klimakompressor-Kupplungsmagnetventil (171) | 10A
23. | Beheizte Heckscheibe (200) - Außenspiegel (239-240) | 30A

Videoanleitung für den Zugang.


Hochstromsicherungen

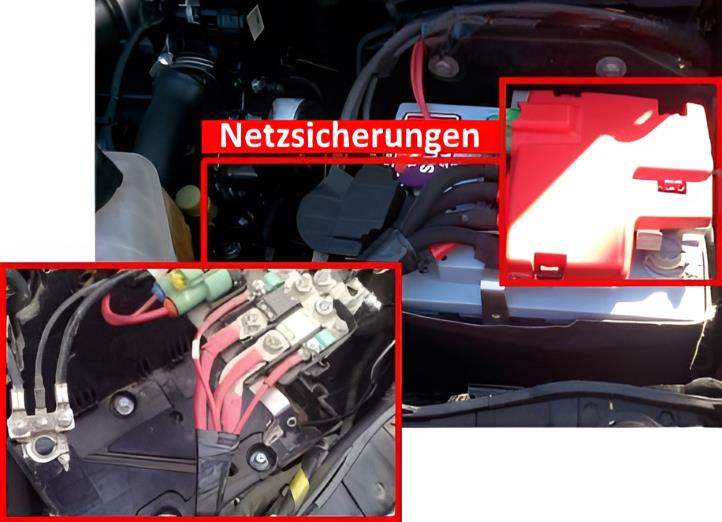

Die Hochstromsicherungen befinden sich auf der Batterieabdeckung.

Belegungsplan

Nr. | Beschreibung | Ampere
F1. | Lichtmaschine (103), Schutz des Stromversorgungskreises (777) | 175A
F2. | Anlasser (200A - Benzin, 500A - Diesel) | 200A / 500A
F3. | Motorsteuerung | 40A
F4. | Batterie „+“ an: Motorkühlsystem - elektrischer Lüfter (1014-188), Schutz- und Schalteinheit (1337) - Anlasser (163), Schutz- und Schalteinheit (1337) | 40A
F5. | Batterie „+“ an Servolenkung (1232) | 70A
F6. | Sicherungskasten im Fahrgastraum | 40A

Zusätzliche Sicherungstafel

Befindet sich in der Nähe des Hauptgeräts.


Gesamtansicht.

Belegungsplan

Nr. | Beschreibung | Ampere
1. | Schnittstellenmodul Kühlmittelheizung | 60A
2. | Dieselmotor-Vorglühkerzen-Relaiseinheit (980), Kühlmittelheizungs-Schnittstellenmodul | 70A
3. | Relaiseinheit im Motorraum 2 (1683), Heizelement Kraftstoffheizung | 30A
4. | Türfenster | 40A
5. | Sicherungskasten Innenraum | 70A
6. | ABS-STEUERGERÄT (1094) | 50A
7. | Zusatzheizungsmodul 1 | 40A
8. | Kabinen-Sicherungskasten | 70A
9. | Zusatzheizungsrelais 2 | 70A
