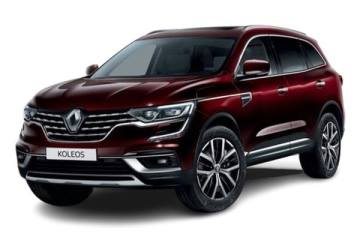

Der Koleos ist ein Kompakt-Crossover, der von Renault im Werk Busan (Südkorea) gefertigt wird. Er ist das erste eigenständig entwickelte SUV-Modell des französischen Automobilherstellers. Dieser Artikel beschreibt die Sicherungs- und Relaisbelegung des Renault Koleos (zweite Generation; interne Bezeichnung HC; CMF-CD-Plattform). Baujahre: 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023, 2024.
Hier finden Sie die Einbauorte, Belegungspläne und Fotos der Sicherungskästen. Die Bezeichnungen „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind fett hervorgehoben.
Im Motorraum
Hier befinden sich pfünf Sicherungs- und Relaisboxen, die für die Absicherung der Fahrzeugstromkreise zuständig sind.
Hochstromsicherungen

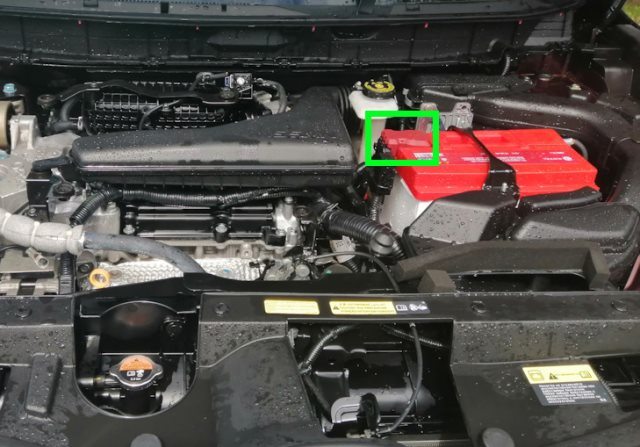

Diese befinden sich direkt am Pluspol der Batterie.

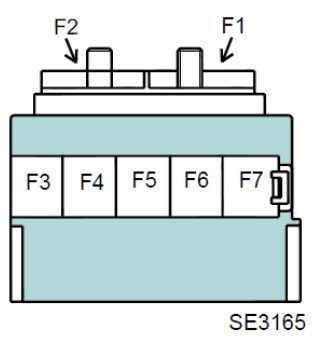

Schematische Darstellung
Nr. | Beschreibung | Ampere
F1. | Anlasser | 450A
F2. | Generator (Lichtmaschine) | 450A
F3. | Vorsicherung für die Sicherungen F1 bis F16 auf der Platine (777) sowie für die Sicherungen F1 und F2 auf der Platine (1793) bei Modellen mit „Micro-Hybrid“-System | 100A
F4. | Schutz- und Schalteinheit (1337); Absicherung der Sicherung F4 auf der Platine (1792) | 100A
F5. | Zusatzheizung (Fahrgastraum) | 50A
F6. | Relais nach Zündschloss (Zündungsplus), beheizbare Windschutzscheibe, Hauptabsicherung der Sicherungen F1 bis F16 und F22 auf der Platine (260) | 100A
F7. | Schutz- und Schalteinheit (1337) | 100A

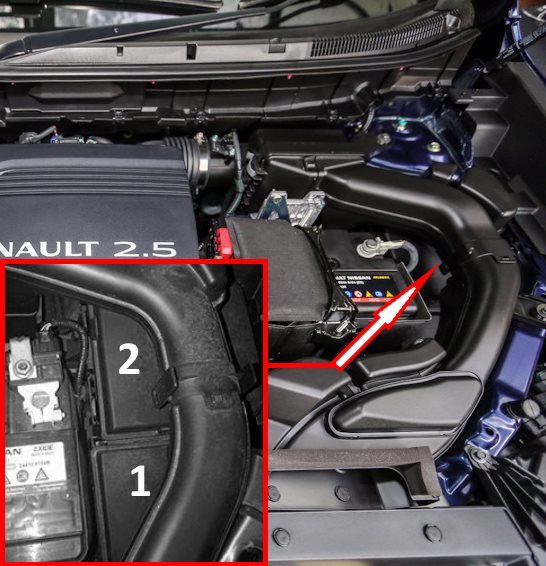

Sicherungskästen Nr. 1 und Nr. 2
Sie befinden sich unter dem Luftansaugkanal.

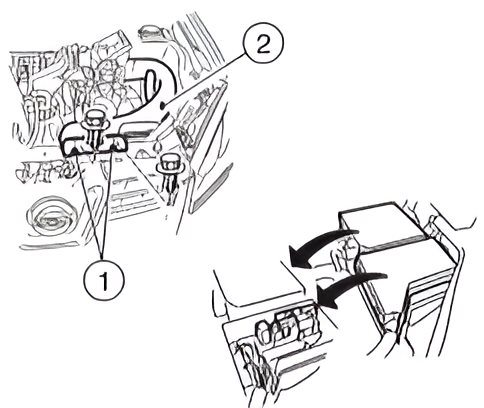

Um Zugang zu erhalten, muss das Luftansaugrohr demontiert werden.
Sicherungskasten Nr. 1

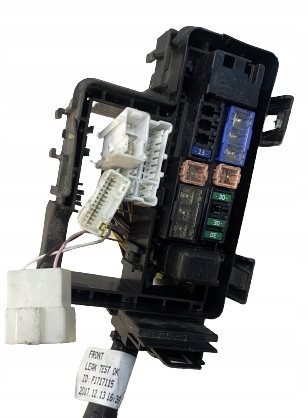

Gesamtansicht.

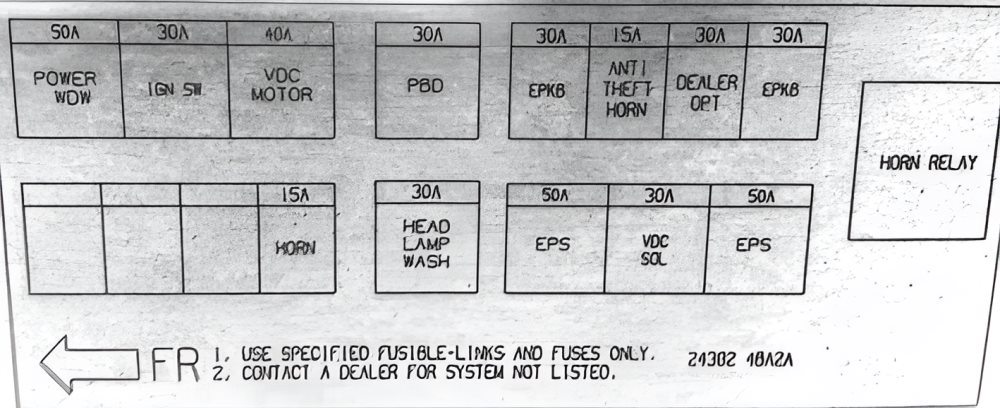

Belegung auf der Rückseite des Moduls.

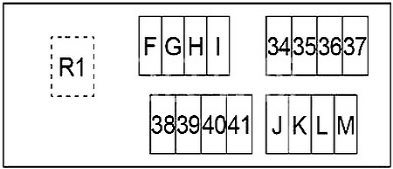

Belegungsplan
Nr. | Beschreibung | Ampere
F. | ESP-System | 50A
G. | ABS-System | 30A
H. | ESP-System | 50A
I. | Scheinwerferreinigungsanlage-Relais (SRA) | 30A
J. | Nicht belegt
K. | ABS-System | 40A
L. | Anlasserrelais, Zündungsrelais (Absicherung der Sicherungen „1“, „2“, „3“, „4“, „10“, „11“, „12“) | 30A
M. | Fensterheberrelais, elektrische Fensterheber, Schiebedach/Sonnenblende, elektrische Sitzverstellung | 50A
R1. | Signalhornrelais (Hupe)
34. | Signalhornrelais (Hupe) | 15A
35. | Dieselmotor: PTC-Zuheizer-Relais 2 | 30A
36. | Dieselmotor: PTC-Zuheizer-Relais 3 | 30A
37. | Dieselmotor: PTC-Zuheizer-Relais 1 | 30A
38. | Elektronische Parkbremse (EPB) | 30A
39. | Zubehöranschluss / Optionsstecker | 30A
40. | Nicht belegt
41. | Elektronische Parkbremse (EPB) | 30A
Sicherungskasten Nr. 2

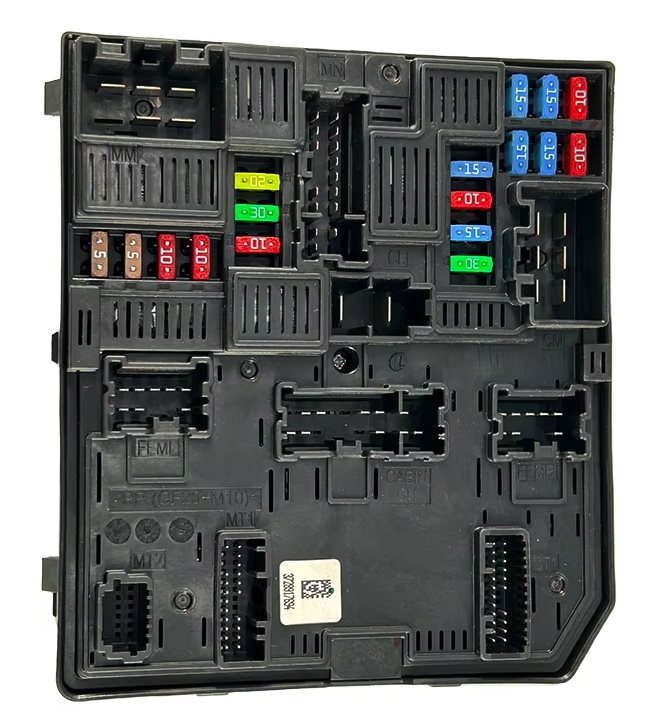

Gesamtansicht.

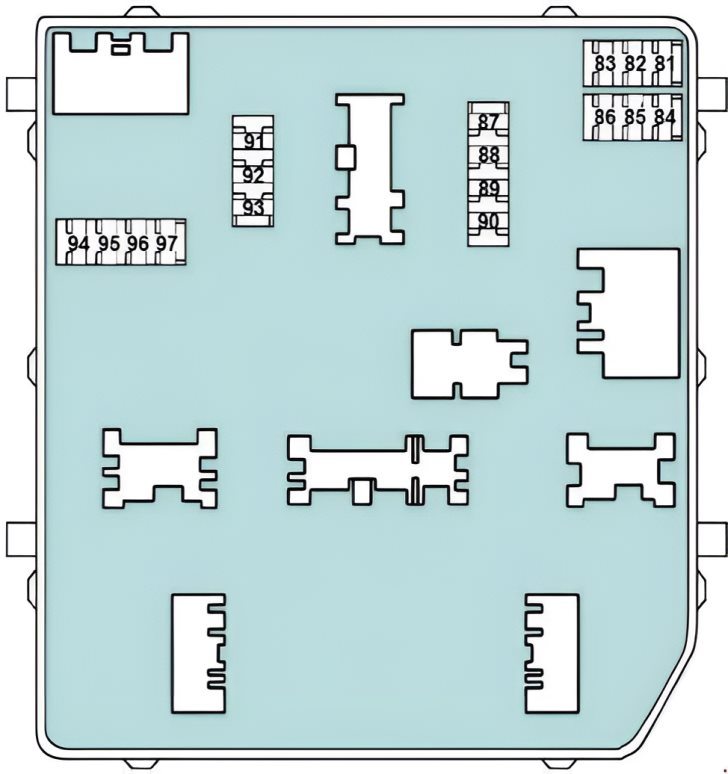

Belegungsplan
Nr. | Beschreibung | Ampere
81. | Motorsteuergerät (Einspritzung) | 10A
82. | Einspritzventile / Injektoren | 15A
83. | Drosselklappe, Motorsteuergerät, Aktivkohlefilter-Magnetventil (EVAP), Luftmassenmesser, Zündspulen, Hauptrelais, Auslassventil, Einlassventil, Hochdruck-Kraftstoffpumpe, Einspritzventile, Sicherungskasten Motorraum, Lambdasonde (Regelsonde), Kraftstoffvorwärmung, Sensor „Wasser im Kraftstoff“, Kühlmittel-Bypassventil | 15A
84. | Motorsteuergerät, Saugrohrklappe, Steuerventil, Nockenwellenverstellung (Auslass/Einlass/Zwischenventil) | 10A
85. | Lambdasonde (Regelsonde), beheizte Lambdasonde, Ladedruckregelventil (Turbolader), Motorsteuergerät, Glühzeitsteuergerät | 15A
86. | Einspritzventile, Zündspulen, Sicherungskasten | 15A
87. | Klimakompressor-Relais | 15A
88. | ABS-System | 10A
89. | Kühlmittelpumpe | 15A
90. | Scheibenwischerrelais vorn, Scheibenwischermotor vorn | 30A
91. | Kraftstoffpumpenrelais (Absicherung Kraftstoffpumpe) | 20A
92. | Anlasser / Starter | 30A
93. | Motorsteuergerät, Getriebesteuergerät (TCU), Wählhebelpositionssensor, Sicherungskasten Motorraum, Leerlaufschalter, Primärdrehzahlsensor, Sekundärdrehzahlsensor, Raddrehzahlsensor, Rückwärtsgang-/Leerlaufsensor | 10A
94. | Elektrische Servolenkung (EPS) | 5A
95. | Elektrische Lenksäulenverriegelung (ELV) | 5A
96. | Start-Stopp-Neustartrelais / ABS-System | 10A
97. | Standlicht/Begrenzungsleuchte vorn rechts/links, Klimakompressor, Wählhebelpositionssensor, Sicherungskasten Motorraum, Leerlaufschalter, Rückwärtsgangschalter, Rückwärtsgang-/Leerlaufsensor | 10A
Zusätzliche Sicherungskästen
Die Bestückung im Motorraum ist abhängig von der jeweiligen Fahrzeugausstattung.

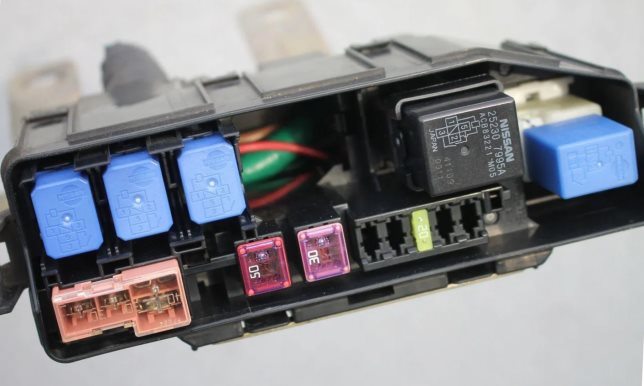

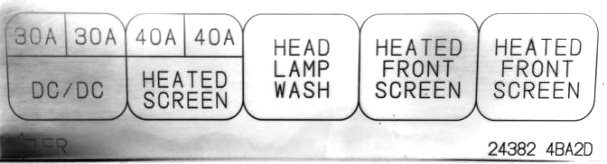

Block Nr. 1
Befindet sich unterhalb der Scheinwerfer.
Belegungsplan
Nr. | Zweck
HEATED SCREEN | Windschutzscheibenheizung.
H/LAMP WASHER RELAY | Scheinwerferreinigungsanlage-Relais (SRA).
ANTI THEFT HORN RELAY. | Relais für Diebstahlwarnanlage-Horn.
HEATED FRONT SCREEN RELAY. | Relais für beheizbare Windschutzscheibe.

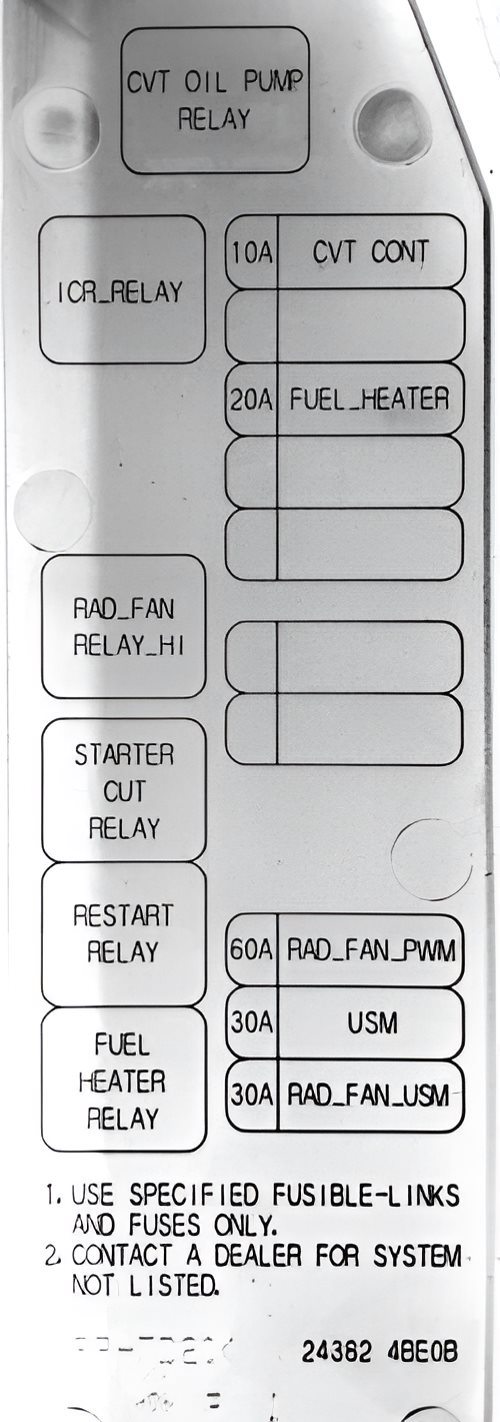

Block Nr. 2
Gesamtansicht.
Nr. | Zweck
RAD_FAN. | Kühlerlüfter.
STARTER RELAY. | Anlasserrelais.
USM. | Schutz- und Schalteinheit unter der Motorhaube (USM).
CVT OIL PUMP RELAY. | Zusatzölpumpenrelais (CVT-Getriebe).
CVT CONT. | Getriebesteuergerät (CVT).
FUEL HEATER. | Kraftstoffvorwärmung.
Im Innenraum des Fahrzeugs
Hier befinden sich zwei Sicherungskästen zur Absicherung der verschiedenen Fahrzeugstromkreise.
Sicherungskasten Nr. 1

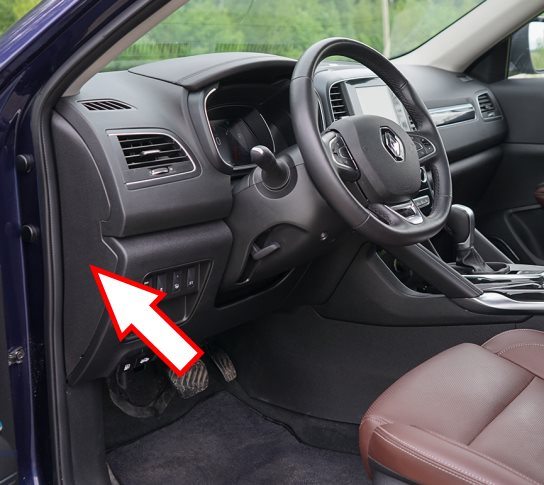

Dieser befindet sich seitlich am Armaturenbrett auf der Fahrerseite.

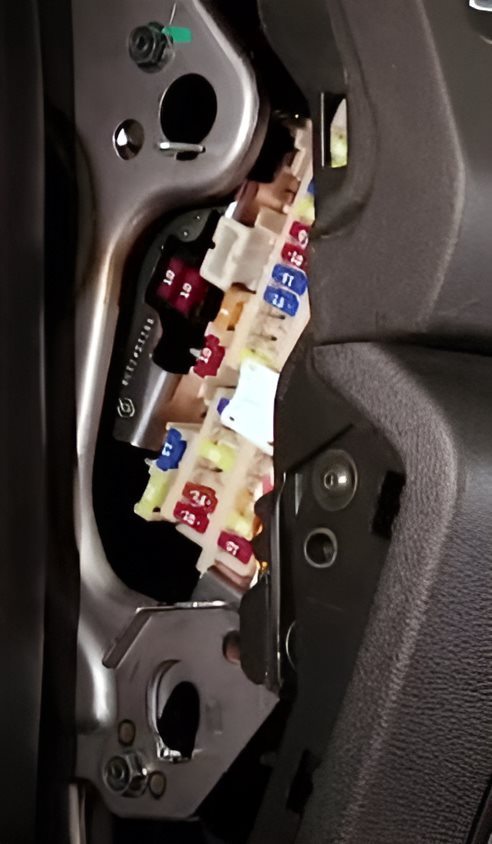

Zugang zum Sicherungskasten.

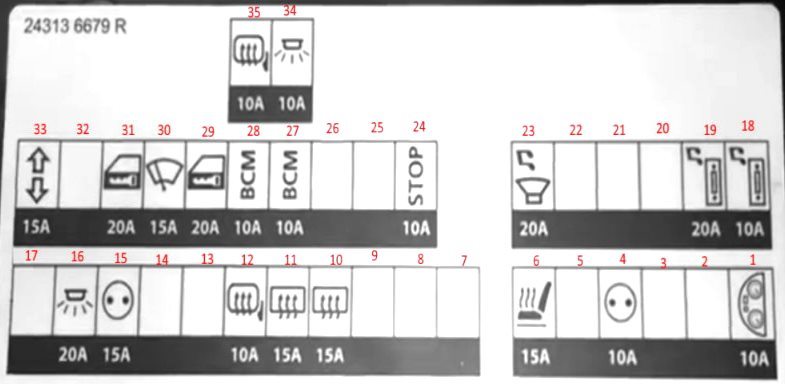

Belegungsplan
Nr. | Beschreibung | Ampere
1. | Duale Scheibenwaschpumpe (vorn/hinten) (677) über Lenkstockschalter (1519), Instrumententafel | 10A
2. | Lenkradheizung: Absicherung der Sicherung F3 auf der Platine | 10A
3. | Nicht belegt
4. | Zubehörsteckdose / Sonderausstattung | 10A
5. | Nicht belegt
6. | Sitzheizung | 15A
7. | Gebläse, Klimaanlagen-Verstärker, Start-Stopp-Bypass-Steuerung | 20A
8. | Nicht belegt
9. | Nicht belegt
10. | Heckscheibenheizung | 15A
11. | Heckscheibenheizung | 15A
12. | Spiegelheizung / Beheizbare Außenspiegel | 10A
13. | ABS-System oder Bremsleuchten | 10A
14. | 20A
15. | Zigarettenanzünder Renault Koleos II | 15A
16. | Innenraumbeleuchtung | 20A
17. | Gebläsemotor, Vorwiderstand, Klimaanlagen-Verstärker | 20A
18. | Audiosystem / Radio | 10A
19. | Audiosystem, Navigationssystem, 360-Grad-Kamera (AVM) | 20A
20. | Karosseriesteuergerät (BCM), Signalhorn, Multifunktionsschalter | 5A
21. | Nicht belegt
22. | Nicht belegt
23. | Audiosystem / Radio | 20A
24. | Bremslichtschalter, Karosseriesteuergerät (BCM) | 10A
25. | Allradantrieb (4WD), Antennenverstärker Diebstahlwarnanlage | 5A
26. | Nicht belegt
27. | Karosseriesteuergerät (BCM), Multifunktionsschalter | 10A
28. | Karosseriesteuergerät (BCM), elektronische Parkbremse, Diagnoseanschluss (OBD), Allradantrieb, Schalter-/Instrumentenbeleuchtung, Fensterheberrelais, Relais zum Anklappen/Ausklappen der Außenspiegel | 10A
29. | Zentralverriegelung, Karosseriesteuergerät (BCM) | 20A
30. | Scheibenwaschanlage | 15A
31. | Zentralverriegelung, Karosseriesteuergerät (BCM) | 20A
32. | Nicht belegt
33. | Warnblinkanlage und Fahrtrichtungsanzeiger (Blinker) | 15A
34. | Innenraumbeleuchtung | 10A
35. | Heizung / Gebläse | 10A
Relaismodule auf der Rückseite des Sicherungskastens
R1. | Zündung (Klemme 15)
R2. | Innenraumgebläse vorn
R3. | Heckscheibenheizung
R4. | Zubehörrelais (nach Zündschloss)
Sicherungskasten Nr. 2
Dieser befindet sich seitlich am Armaturenbrett auf der Beifahrerseite.
Belegungsplan
Nr. | Beschreibung | Ampere
R1. | Zubehörrelais
R2. | Zündung (Klemme 15)
71. | Lenkwinkelsensor | 10A
72. | Kombiinstrument (Instrumententafel) | 10A
73. | Audiosystem, Navigationssystem, 360-Grad-Kamera | 10A
74. | Getriebesteuergerät (TCU) | 10A
75. | Nicht belegt
76. | Klimabedienteil, Klimaanlagen-Verstärker | 10A
77. | ABS-System | 10A
78. | Nicht belegt
79. | Ölpumpenrelais (Getriebe) | 10A
80. | Audiosystem, Navigationssystem, Rückfahrkamera | 20A
81. | Getriebesteuergerät (TCU) | 10A
