Renault stellte die zweite Generation des Logan auf dem Pariser Autosalon 2012 vor. In der Türkei wird das Auto unter dem Namen Symbol verkauft. In diesem Artikel werden wir einen detaillierten Blick auf die Belegung der Sicherungen und Relais im Renault / Dacia Logan 2 (zweite Generation; Körper Marke L8; interne Projekt-Code L52). Baujahre: 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022.
Hier finden Sie die Positionen, Beschreibungen und Fotos der Sicherungskästen. „Zigarettenanzünder“ ist fett hervorgehoben.
Im Innenraum des Fahrzeugs

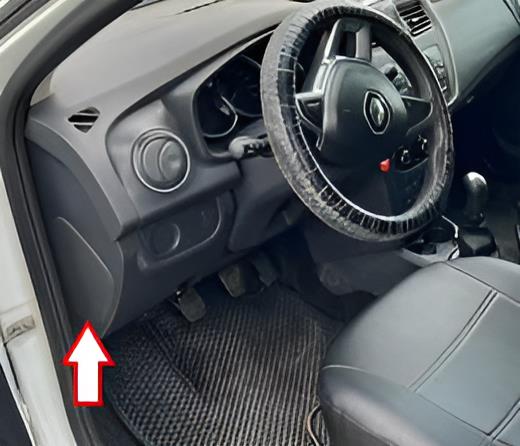

Er befindet sich auf der Fahrerseite hinter der Kunststoffabdeckung.

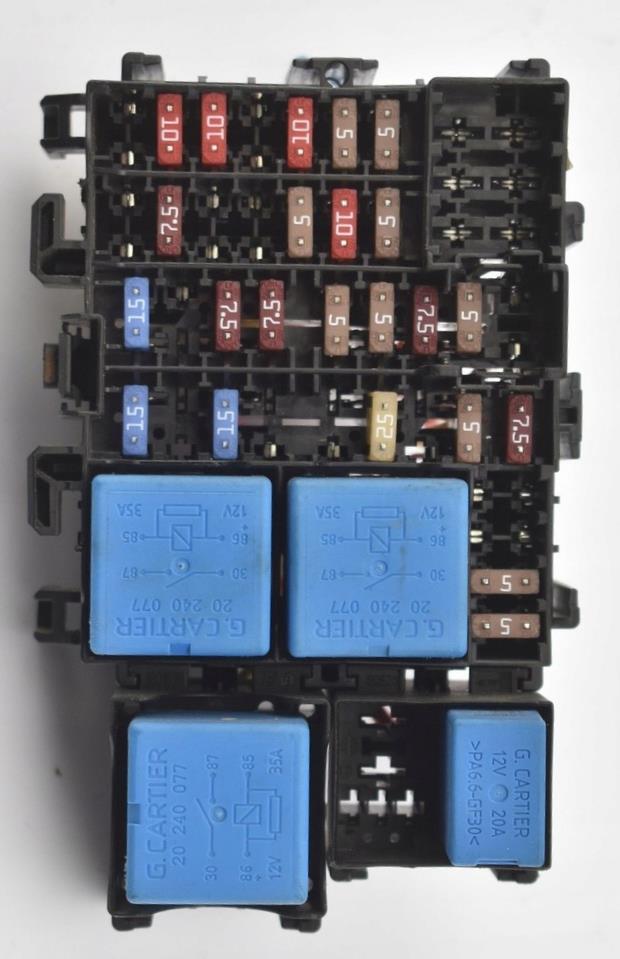

Foto - Beispiel.
Belegungsplan
Nr. | Beschreibung | Ampere
1. | Fensterheberschalter der Vordertür, Fensterhebermotor der Fahrertür | 30A
2. | Fernlicht des linken Scheinwerfers | 10A
3. | Fernlicht des rechten Scheinwerfers | 10A
4. | Abblendlicht des linken Scheinwerfers | 10A
5. | Abblendlicht des rechten Scheinwerfers | 10A
6. | Linke Rückleuchte, linke vordere Rückleuchte, linke vordere Rückleuchte, Kennzeichenleuchten, Schalter für elektrische Fensterheberverriegelung der hinteren Türen, Schalter für Stotter- und Panikalarm in der Mitte, Schalter für die hinteren Türfenster, Audiosystem, Klimabedienteil | 5A
7. | Rechte hintere Begrenzungsleuchte, rechte vordere Begrenzungsleuchte, Tempomat, Schalter für die Fensterheber vorne, Schalter für die Fensterheberverriegelung hinten, Schalter für die Zentralverriegelung und die Alarmanlage, Schalter für die Fensterheber hinten links und rechts in der Instrumententafel, Schalter für das Audiosystem, Klimabedienfeld | 5A
8. | Schalter für die elektrischen Fensterheber der hinteren Türen in der Instrumententafel | 30A
9. | Positionsleuchte der linken Rückleuchte | 7,5A
10. | Hupe | 15A
11. | Elektrische Betätigungselemente der hinteren Türschlösser, des Fahrertürschlosses, des Kofferraumschlosses | 20A
12. | ABS- und ESP-Steuergerät, Bremslichtschalter, Wegfahrsperre | 30A
13. | Kofferraumbeleuchtung, Gepäckraumbeleuchtung, Klimabedienteil, Klimasteuergerät | 10A
14. | Lenkwinkelsensor | 5A
15. | Elektrische Scheibenwaschpumpe, Rückfahrlicht, Standlicht in rechter Rückleuchte, linke Rückleuchte | 15A
16. | Audiosystem, Steuergerät für die Einparkhilfe, Alarmeinheit für nicht angelegte Sicherheitsgurte, Steuerstromkreis für das Relais der Heckscheibenheizung | 5A
17. | Lenkradschalter für Außenbeleuchtung und Blinker | 7,5 A
18. | Positionsleuchte in den Rückleuchten, Zusatzbremsleuchte | 7,5A
19. | Motormanagementsystem ECU, Kombiinstrument, Kraftstoffpumpenrelais-Steuerstromkreis, Anlasserrelais-Steuerstromkreis | 5A
20. | ECU des passiven Sicherheitssystems | 5A
21. | Reserve | 5A
22. | Reserve | 5A
23. | Stromkreise für Anhängerstromversorgung | 20A
24. | Stromkreise für die Sicherungen 12, 13, 14 und 36 | 15A
25. | Wegfahrsperre | 10A
26. | Elektrische Außenspiegel, seitliche Blinker | 15A
27. | Lenkungsschalter für Außenbeleuchtung und Blinker | 20A
28. | Hupenrelais | 15A
29. | Lenkungsschalter für Außenbeleuchtung und Blinker | 25A
30. | Reserve
31. | Instrumententafel | 10A
32. | Audioanlage, elektrisches Heizgebläse | 7,5A
33. | Sicherung Zigarettenanzünder Renault / Dacia Logan | 15A
34. | Diagnosestecker, Audiosystem, Multiplex-Netzwerk-Schnittstellenbox | 15A
35. | Elektrisch beheizbare Außenspiegel | 5A
36. | Steuerknüppel für Außenspiegel | 5A
37. | Anlasser | 30A
38. | Schalter für Scheibenwischer und Scheibenwaschanlage, Scheibenwischermotor | 30A
39. | Klimaanlage, Heizung und Lüftungsanlage | 40A
R1. | Relais für elektrisches Heizungsgebläse
R2. | Elektrisches Heckscheibenheizungsrelais
Im Motorraum

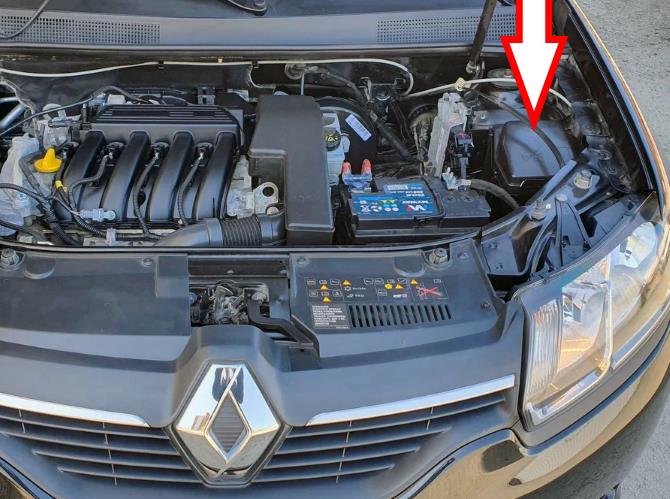

Der Sicherungskasten befindet sich in der Nähe der Batterie.
Um Zugang zu den Sicherungen zu erhalten, müssen Sie:
1) zwei Kunststoffklammern lösen;
2) den Deckel des Blocks abziehen.
Belegungsplan
Nr. | Beschreibung | Ampere
Schalttafel 777-1
1. | Lenkerschalter für Außenbeleuchtung und Blinker | 15A
2. | Elektrische Vordersitzheizung | 15A
3. | Elektrische Heckscheibenheizung | 30A
4. | Steuergerät für Antiblockiersystem (ABS) und Elektronisches Stabilitätsprogramm (ESP) | 30A
5. | Stromzufuhr zu den Sicherungen 11, 23. 24, 24, 25, 26, 26, 27, 34 und 39 im Kabelblock des Fahrgastraums | 60A
6. | Stromzufuhr für Sicherung 2 im Innenraum-Verteilerblock | 60A
7. | ECU des automatischen Schließsystems (ABS) und des Stabilitätskontrollsystems ESP | 50A
Schalttafel 597-1
D1. | Diode des Klimakompressors
D2. | Kühlerlüfterdiode des Motorkühlsystems
3. | Reserve
4. | Reserve
5. | Stromkreise des Motorsteuerungssystems
6. | Reserve
7. | Reserve
8. | Reserve
R1. | Verriegelungsrelais des Einspritzsystems
R2. | Klimakompressor-Steuerrelais (bei vorhandener Klimaanlage), Relais für niedrige Gebläsedrehzahl der Heizung (bei fehlender Klimaanlage)
R3. | Benzinpumpenrelais
Schalttafel 597-2
1. | Reserve | 30A
2. | Reserve | 25A
3. | Klimakompressorkupplung (wenn Klimaanlage vorhanden) | 15A
3. | Gebläse niedrige Geschwindigkeit (wenn Klimaanlage nicht verwendet) | 25A
4. | Kraftstoffstandssensor, K4M-Motorzündspulen, K7M-Motorzündmodul, Steuerung des Klimakompressorschalters (bei vorhandener Klimaanlage), Steuerung des Relais für niedrige Gebläsedrehzahl (bei nicht verwendeter Klimaanlage), Sicherung 5 Stromversorgungskreis im Block 597-1 im Motorraum, Steuerstromkreis des Hauptrelais der Einspritzanlage | 25A
5. | Elektrischer Kühlerlüfter des Kühlsystems | 40A
Videoanleitung für den Zugang zu Verteilerkästen.
