Magnum ist eine Familie von großen Lastwagen von der Französisch Firma Renault Trucks in vier Generationen von 1990 bis 2014 produziert. In diesem Artikel werden wir einen detaillierten Blick auf die Belegung der Sicherungen und Relais im Renault Magnum 4 (vierte Generation; 440, 460 und 480 PS dxi Motoren). Baujahre: 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.
Hier finden Sie die Positionen, Beschreibungen und Fotos der Sicherungskästen. „Zigarettenanzünder“ ist fett hervorgehoben.
Im Fahrgastraum
Der Sicherungskasten befindet sich auf der Beifahrerseite im oberen Bereich des Armaturenbretts. Er ist mit einer Kunststoffabdeckung verschlossen. Je nach Baujahr und Ausstattung kann es mehrere Versionen dieses Blocks geben.
Variante 1

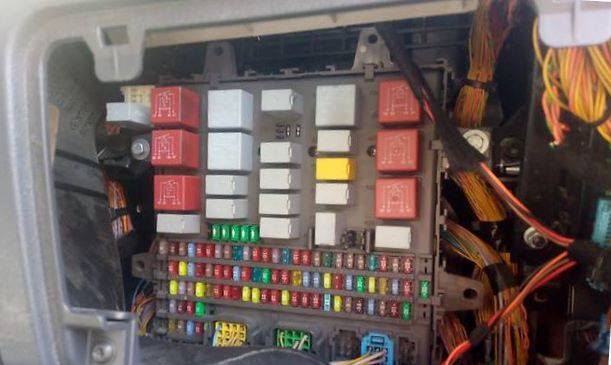

Allgemeine Ansicht.
Belegungsplan
Nr. | Beschreibung | Ampere
R01. | Zündschalter ein
R02. | Zündschalter ein
R03. | Zündschalter ein
R04. | Stromversorgung für beheizte und drehbare Rückspiegel
R05. | Stromversorgung der Lichtmaschine (bei laufendem Motor)
R06. | Glühbirnen für das Standlicht
R07. | Schalter für Nachtlicht
R08. | Scheinwerfer für Fernlicht
R09. | Erdung des Lichtmaschinenstromkreises (ADR)
R10. | Stromversorgung der Zusatzheizung
R11. | Kippsicherheitsrelais und Kippfreigabe
R12. | Rechtes und linkes Seitenrelais / Relais zur Versorgung der Anhänger- und Aufbauschlussleuchten
R13. | Bremsleuchten
R14. | Scheinwerfer für Fernlicht
R15. | Steuerrelais für Wischermotor
R16. | Steuergerät für Automatikgetriebe
R17. | Startrelais
R18. | Nebelschlussleuchten
R19. | Luftfederung
R20. | Fahrzeug- und Motorsteuergerät
R21. | Hilfsrelais
R22. | Hilfsrelais
R23. | Nebelscheinwerfer
F03. | Hauptinformationsanzeige, Sicherheitsrelais für die Kabinenneigung, Versorgungsrelais für den Kabinenneigungsmotor | 7,5A
F04. | Hauptinformationsanzeige | 5A
F05. | Pumpe des Scheinwerferwaschmotors | 30A
F06. | Hauptinformationsanzeige, Fahrtenschreiber | 5A
F07. | Fahrzeugmanagement-ECU | 5A
F08. | Hauptinformationsdisplay, ECU für Wegfahrsperre, Alarm-ECU, ECU für Zentralverriegelung, ECU für Luftproduktionssteuerung | 5A
F09. | Aufbauhersteller-Vorsteuerung ECU | 5A
F10. | Klimaanlagen-ECU | 30A
F11. | Steuergerät für hydraulischen und elektrischen Retarder | 10A
F12. | Steuergerät des Automatikgetriebeschalters | 15A
F13. | ECU Beleuchtungs- und Signalisierungssteuerung, Verzögerungsrelais des Wischermotors, Wischerpumpenmotor, Wischermotor | 20A
F14. | Renault Magnum Zigarettenanzünder | 15A
F15. | Stecker für Fahrzeugdiagnose und Datenabruf | 5A
F16. | Warnlampe für die elektrische Sperre des Differentials zwischen den Rädern, elektrisches Ventil für die Hinterradsperre, elektrische Ventile der Zapfwelle, elektrisches Ventil für die Sperre des Differentials zwischen den Achsen | 10A
F17. | Scheinwerfer für Fernlicht | 10A
F18. | Elektrische Hupe, Signalhorn | 10A
F19. | Klimaanlagen-ECU | 5A
F20. | Radio, Alarm ECU, Zentralverriegelung Tür ECU | 10A
F21. | ABS / EBS-Endstecker | 20A
F22. | Obere Lampe auf der Fahrerseite, Einzelne obere Lampe auf der Beifahrerseite, Obere Lampe rechts (Tür), Leselampe des Fahrers, Leselampe des Beifahrers, Obere Lampe der unteren Koje, Obere Lampe links (Tür), Obere Lampe links in der Kabine, Obere Lampe rechts in der Kabine, Obere Lampe der oberen Koje, Seitenbeleuchtung des Fahrers | 10A
F23. | Lenkachseinstellwinkelsensor, Luftfederung ECU, Lenkachse ECU | 5A
F24. | Kraftstoff-Heizwiderstand Nr. 2 | 20A
F25. | Warnpiktogramm Ausrüstung in Straßenstellung, Beleuchtung, Warnlampe Ausrüstung in unverriegelter Stellung, 15-poliger Anhängeranschluss | 10A
F26. | Verfügbare Stromversorgung (nach Zündung) | 15A
F27. | Fensterhebermotor der Fahrertür, Fensterhebermotor der Beifahrertür | 20A
F28. | EBS-Bremssteuerungssystem | 20A
F29. | Automatik-Getriebewahlschalter, Steuerschnittstelle der On-Board-ECU | 10A
F30. | Steuergerät für Beleuchtung und Signalisierung | 30A
F31. | Steuergerät für Kabinentemperaturregelung, Signalisierungssteuergerät, Luft-/Wasser-Zuheizer, Klimaanlagensteuergerät | 20A
F32. | Verfügbare Stromversorgung (nach dem Hauptschalter) | 10A
F33. | Motor für Kabinenneigung | 30A
F34. | Bordseitige ECU-Steuerschnittstelle | 3A
F36. | ECU Beleuchtungs- und Signalisierungssteuerung | 10A
F37. | Spannungswandler (24V / 12V - 15A) für Audio-Kommunikationssystem, Radio | 10A
F38. | Zusätzliche Warnleuchten, Arbeitsscheinwerfer | 10A
F39. | ECU, linker Spiegelabtauungswiderstand, rechter Spiegelabtauungswiderstand, Stromversorgungsrelais für Heiz- und Blinkspiegel, Windschutzscheibenabtauungsrelais | 15A
F40. | Motorsteuerungs-ECU, Anlasser, Startrelais, Luftheizungsrelais, Magnetventil der Motorbremse Nr. 1, Magnetventil der Auspuffbremse, elektrische Ventilbereichsumschaltung, Magnetventil der Splittersteuerung, Magnetventil der Motorkühlgebläsedrehzahlsteuerung | 30A
F41. | Anlasser, Startrelais, Magnetventil der Motorbremse, Magnetventil der Abgasbremse, Änderung des elektrischen Ventilbereichs, Magnetventil der Verteilersteuerung | 15A
F42. | Luftheizungsrelais, Magnetventil zur Steuerung der Motorkühlgebläsedrehzahl | 10A
F43. | 24-V-Steckdose, Automatikgetriebe-Diagnose-Steckdose | 15A
F46. | Rundumkennleuchte, Leistungsrelais der Kennleuchte | 15A
F47. | Luftproduktionssteuerung ECU | 7,5A
F48. | Bremsenhalteaktivierungssteuerung, EBS-Bremssteuerung | 3A
F49. | Luftfederungs-ECU, Fahrzeugleistungssteuerungs-ECU (ADR) | 5A
F51. | Lenkachssteuergerät | 5A
F52. | Wählhebel für Automatikgetriebe, ECU für Wegfahrsperre, Kabinen-Not-Aus-Steuerung, ECU für Fahrzeugsteuerung, Nach Einschalten der Zündung, Leistungsrelais Nr. 1 / 2 / 3, Zubehör-Leistungsrelais Nr. 1 / 2, Erdungsrelais für Lichtmaschinenstromkreis (ADR), Spannungswiderstand für Lichtmaschinenstromkreis, Diagnosestecker | 10A
F54. | On-Board-Steuerung ECU | 10A
F57. | Hydraulischer Retarder ECU | 10A
F58. | Kabinen-Not-Aus-Steuerung, Erdungsrelais des Lichtmaschinenstromkreises (ADR) | 3A
F59. | On-Board-Steuergerät (ECU) Vorlaufvorbereitung, Bremsenhaltesteuerung, Rückfahrscheinwerferrelais | 10A
F61. | Spannungswandler (24 V / 12 V) für Informationstechnologiepaket | 15 A
F63. | 24-V-Steckdose | 15A
F64. | 15-poliger Anhängeranschluss | 10A
F66. | Werkzeugleuchte, Beleuchtungsgitter vorne, Dachlüftungsmotor | 10A
F67. | Schalthebel-ECU, Automatikgetriebe-ECU | 10A
F68. | Spannungswandler (24V / 12V - 10A / 15A) für Audio-Kommunikationssystem, Spannungswandler (24V / 12V) -12 und 24 Volt Einbausteckdosen, Kühlschrank, Zusatzsteckdose 24V | 20A
F70. | ABS / EBS Endstecker | 10A
F71. | Verfügbarer Stromanschluss (nach Zündung) | 15A
F72. | Scheinwerfer für Fernlicht, Scheinwerfer für Abblendlicht | 10A
F75. | Verfügbare Stromversorgung (Lichtmaschineninformation, Motor läuft), Sitzheizung | 15A
F76. | Fahrzeugwartung, Zusatzheizung, Erdungsrelais des Lichtmaschinenstromkreises (ADR), Magnetventil der Zusatzluft- und Wasserheizung | 10A
F77. | Zugänglicher Stromanschluss (nach dem Hauptschalter) | 15A
F90. | Beleuchtungs- und Signalsteuerung, Leistungsrelais der Nebelschlussleuchte, Relais für Fernlicht, Leistungsrelais der Nebelscheinwerfer, Nachtlicht-Relaisschalter, Relais zur Abschaltung der Nebelscheinwerfer (bei eingeschalteten Fernscheinwerfern) | 3A
F91. | Umrissleuchte Nr. 1, Umrissleuchte Nr. 2, linke vordere Seite - Standlicht, rechte Standlicht Nr. 3 / 4, rechte hintere Seite - Standlicht, linke Seite Dach - Standlicht, Abblendlicht oben links - Standlicht, Stromversorgungssteuergerät (ADR) | 10A
F92. | Rechte vordere Seite - Parkleuchten, Linke Seite - Parkleuchten Nr. 1 / 2 / 3 / 4, Linke hintere Seite - Parkleuchten, Linke Seite Dach - Parkleuchten, Rechte Seite - Antireflexbeschichtete Parkleuchten | 10A
F93. | rechte Schlussleuchte, 15-poliger Anhängeranschluss | 10A
F94. | Schlussleuchte hinten links, 15-poliger Anhängeranschluss | 10A
F96. | Nachtbeleuchtung Instrumente und Bedienelemente | 3A
F97. | Verfügbare Stromversorgung (Nachtbeleuchtung) | 5A
F100. | Fernscheinwerfer, Nebelscheinwerfer, Abblendlicht, Nebelscheinwerfer links, Nebelscheinwerfer rechts | 15A
F101. | Nebelscheinwerfer, Nebelschlussleuchte, 15-poliger Anhängeranschluss | 10A
F102. | Hauptinformationsanzeige, Fernlicht rechts, Fernlicht links | 10A
F103. | Verfügbare Stromversorgung (Rückfahrinformation), Rückfahrbremskontrolle, Rückfahrscheinwerfer, Hupe. | (Horn), 15-poliger Anhängersteckverbinder | 10A
F104. | Linke Bremsleuchten, Rechte Bremsleuchten, 15-poliger Anhängersteckverbinder | 10A
F107. | Stickoxid-Gaskonzentrationssensor, AdBlue-Steuerpumpenmodul, Bypass-Magnetventil des Motorwasserkreislaufs | 10A
F108. | Zusatzheizung | 20A
Variante 2

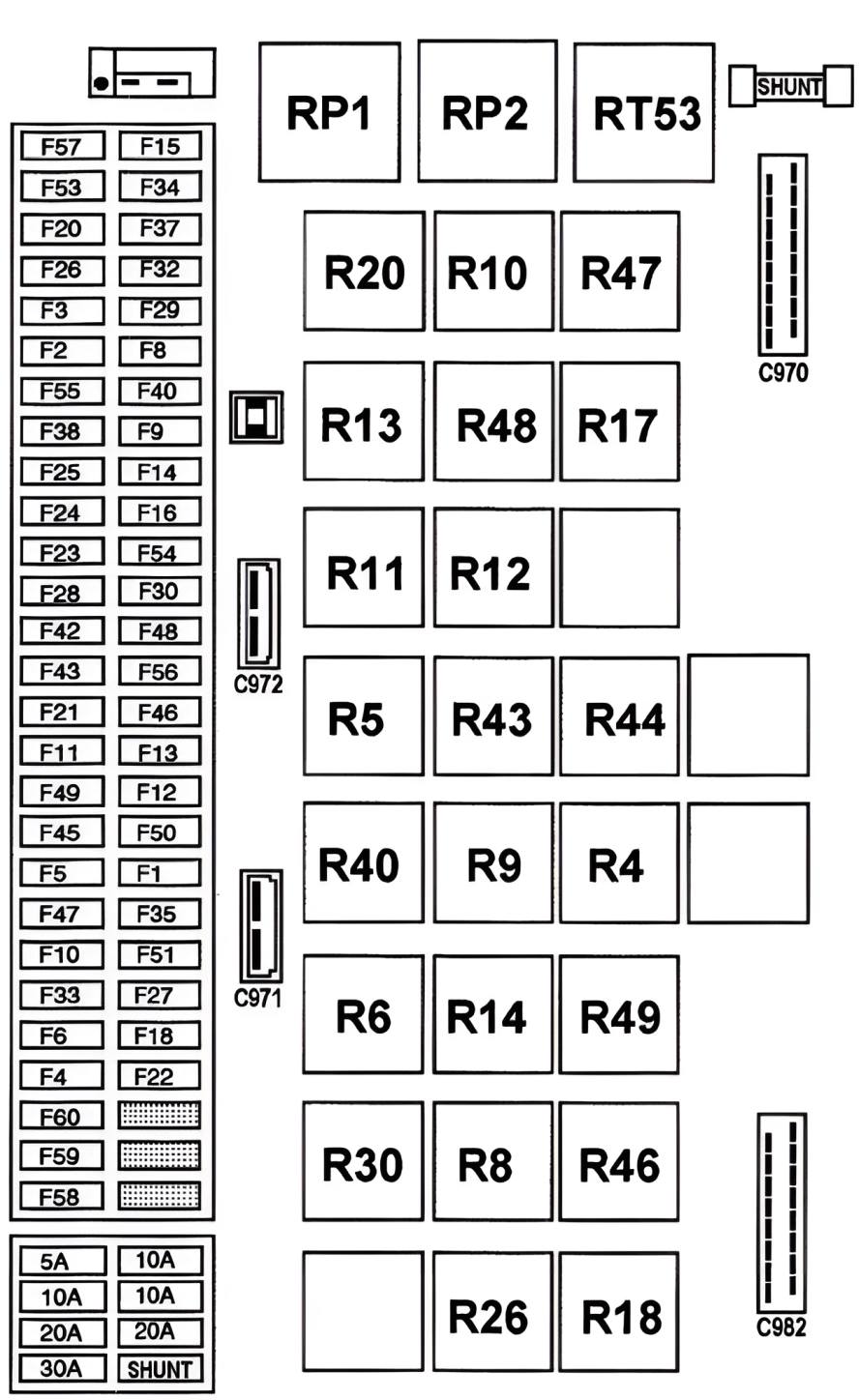

Beispiel für die Ausführung.
Belegungsplan
Nr. | Beschreibung | Ampere
RP1. | Spannungsversorgung nach Kontakt
RP2. | Stromversorgung nach dem Kontakt
R4. | Öldruck
R5. | Standlicht
R6. | Relais für zusätzliche Komfortelemente
R8. | Beleuchtung
R9. | Nebelscheinwerfer
R10. | Nebelscheinwerfer
R11. | Abblendlicht
R12. | Fernlicht
R13. | Suchscheinwerfer-Relais für Fernlicht
R14. | Bremsleuchten
R17. | Reserve
R18. | Relais zur Deaktivierung des elektrischen Retarders
R20. | Relais für Rückspiegelentfrostung
R26. | Bremsbelagrelais
R30. | Auspuffbremse „J“
R40. | Reserve
R43. | Reserve
R44. | Stromversorgung des Steuergeräts „VMAC
R46. | Kompressor für die Klimaanlage
R47. | Reserve
R48. | Reserve
R49. | Klimaanlage
RT53. | Betriebszyklus der Scheinwerferwaschanlage
CE112. | Startrelais
CE20. | Motorheizung
R15. | Elektrisches Ventilrelais ABS / ASR (vorne links / hinten rechts)
R16. | Elektrisches ABS-/ASR-Ventilrelais (vorne links/hinten rechts)
R19. | ABS-Notfallschutzrelais
R21. | Not-Aus-Relais für die Pendelachse
R23. | Motorstopprelais (bei kippendem Fahrerhaus)
RP45. | Fahrerhauskipprelais
F1. | Anhängersteckdose 7-polig „ABS/EBS“, Stromversorgung für „SERVICE“- und „DANGER“-Kontrollleuchten, „ABS / ASR“-Steuergerät, „ABS / ASR“-Elektroventile (vorne rechts / hinten links), ABS-Notschutz, elektrische Retarderabschaltung.
F2. | Standlicht rechts, Begrenzungsleuchten rechts
F3. | Standlicht links, Standlicht links, Standlicht links
F4. | Stromversorgung für Anhängerparkleuchten
F5. | Backup +24 Volt (für Beleuchtung)
F6. | Backup +24 Volt (für Beleuchtung), Instrumententafelbeleuchtung, Schalterbeleuchtung
F8. | Nebelscheinwerfer (oder Lampen)
F9. | Nebelscheinwerfer
F10. | Scheinwerfer für Abblendlicht rechts
F11. | Scheinwerfer für Abblendlicht links
F12. | Scheinwerfer für Fernlicht links
F13. | Scheinwerfer für Fernlicht rechts
F14. | Fernlicht-Scheinwerfer
F15. | Scheibenwischerbetätigung
F16. | Diebstahlwarnanlage, Bremslichtschalter unter dem Bremspedal, Rückfahrscheinwerfer, Notschalter „TBV“ (in RTMDR-Modifikation), Stromkreis für Warnleuchten im Armaturenbrett, beheizbare Außenspiegel
F18 Stromkreis für die Klimaanlage
F20. | Antriebsmotor Schiebedachbelüftung
F21. | Notstromversorgung (nach dem gemeinsamen Schalter)
F22. | Standheizung „D1LCC“, Standheizung „D3LCC“ (Föhn), Standheizung „Thermo 90“ (nass), Stromkreis der Klimaanlage, Steuergerät der Lüftung
F23. | Fußstützenbeleuchtung, Scheinwerfer für den Fahrer, Scheinwerfer für die Schlafcouch, Scheinwerfer für die untere Liege, Scheinwerfer für die obere Liege, Lampe für den tragbaren Kartenleser.
F24. | Hubmotor für Beifahrerfenster
F25. | Kontrolluhr für Fahrtenschreiber
F26. | Akustische Warnleuchte
F27. | Bremsleuchte
F28. | ABS / ASR-Steuermodul
F29. | Rückspiegel mit Entfrostung (links und rechts), Orientierungssteuerung der Außenspiegel(n)
F30. | Stromversorgung der Zusatzelemente des Kontrolltachographen, Scheinwerferverstellantriebe, Magnum-Zigarettenanzünder-Sicherung, 12-Volt-Wandler (Fernmeldestromkreis) des Radios, Radio, Kassettenrecorder
F32. | Scheibenwischermotor, Scheibenwaschermotor, Scheinwerferwaschermotor
F33. | Diagnosesteckdose, Fahrwerkssteuergerät (6×2 / 6×4)
F34. | Blinkerunterbrecher, Stromversorgung für Autoradio-Speicher, programmierbarer Schalter (Fernbedienung) für Standheizung
F35. | Notstromversorgung (nach dem Anlasserschalterkontakt)
F37. | „EBS“-Steuermodul
F38. | Fahrerfensterhebermotor
F40. | Reservestromversorgung (nach dem gemeinsamen Schalter)
F42. | Matrixanzeige, Steuermodul „TBV“
F43. | Arbeitsscheinwerfer (Traktor), Ventilbeleuchtung
F45. | Steuergerät Zentralverriegelung, Elektroverriegelung links, Elektroverriegelung rechts
F46. | Schalter Motorheizung, Steuerrelais Zentralschmieranlage, Matrixanzeige
F47. | Federungscomputer (4×2), Federungscomputer (6×2 / 6×4), Federungsfernbedienungseinheit, Hinterachsdämpfungsdrucksensor (6×2), Selbststeuerungsrelais
F48. | „VMAC“-Rechner
F49. | Elektrische Auspuffbremsventile „J“
F50. | Kühlschrank
F51. | Beheizter Fahrer- und Beifahrersitz, Steckdose für „SAE“, Abwärtstransformator (für 12-Volt-Steckdose)
F53. | Notstromversorgung für Video
F54. | Elektrische vordere und seitliche Sonnenblenden
F55. | Notstromversorgung (nach Kontakt der Anlassersperre)
F56. | Notschalter „TBV“ (bei RTMDR-Modifikation, Einheit „TBV“)
F60. | EBS-Modul
