Die dritte Generation des Renault Scenic und seine „Grand“-Variante wurden im März 2009 auf dem Genfer Automobilsalon vorgestellt und basieren auf einer Plattform des Megane-Modells. Am Ende des Jahres 2011 erhielt das Auto das erste Update, und im Jahr 2013 die zweite aktualisierte Version debütierte. In diesem Artikel werden wir einen detaillierten Blick auf die Belegung der Sicherungen und Relais im Renault Scenic (dritte Generation; Modell-Code X95; Körper Marke JZ). Baujahre: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, sowie seine sieben-Sitz-Modifikation „Grand“.
Hier finden Sie die Positionen, Beschreibungen und Fotos der Sicherungskästen. „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind fett hervorgehoben.
Im Innenraum des Fahrzeugs

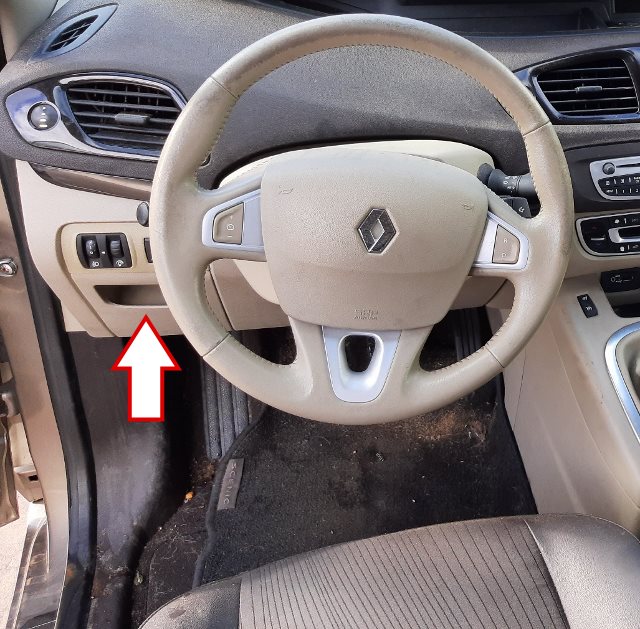

Die Sicherungen befinden sich auf der Fahrerseite. Um an sie heranzukommen, muss die Schutzabdeckung entfernt werden.

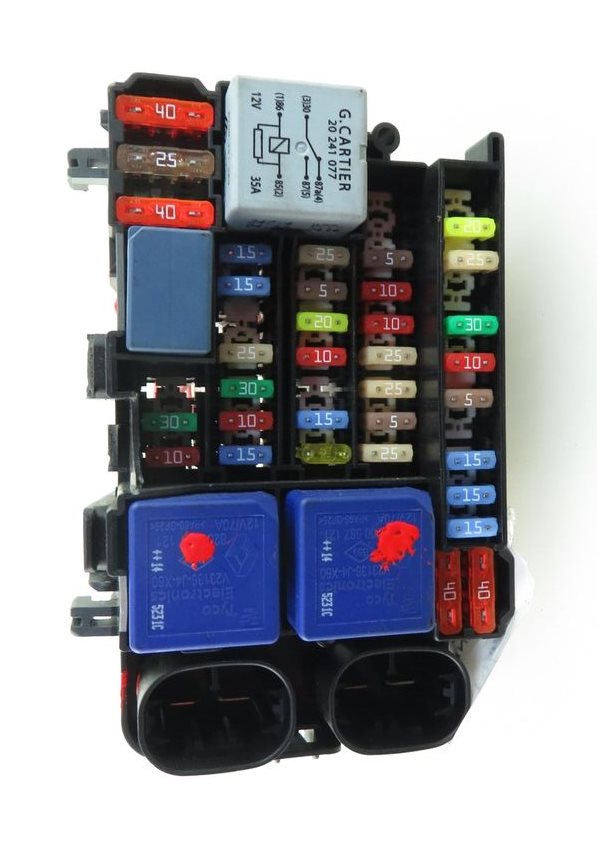

Gesamtansicht.

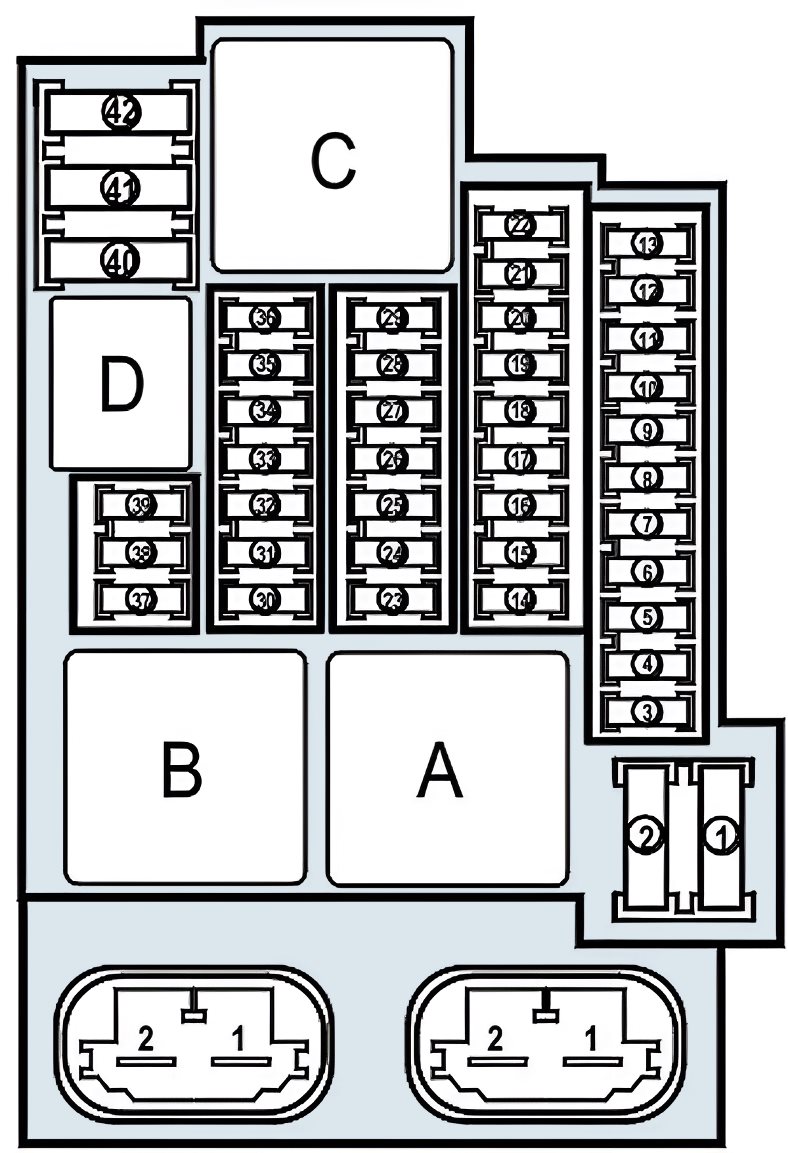

Belegungsplan
Nr. | Beschreibung | Ampere
A. | Stromversorgungsrelais (+ Batterie) mit verzögerter Abschaltung (ohne Stromunterbrechung beim Anfahren) | 70A
B. | Stromversorgungsrelais (+ Batterie) mit verzögerter Abschaltung (mit Stromunterbrechung beim Anfahren) | 70A
C. | Heckscheibenheizungsrelais | 40A
D. | Hupenrelais | 20A
1. | Sicherung des rechten Scheibenwischers | 40A
2. | Sicherung des linken Scheibenwischers | 40A
3. | Renault Scenic 3 Zigarettenanzünder-Sicherung | 10A
4. | Steckdose hinten | 10A
5. | Kofferraumsteckdose | 10A
6. | Audioanlage | 10A
7. | Außenspiegel elektrisch beheizt | 5A
8. | Scheibenwaschanlage, Warnleuchte für unverschlossene Türen | 10A
9. | automatische Feststellbremse | 30A
10. | Leer
11. | elektrische Sitzbetätigung, Lenkradschalter | 25A
12. | Relais für laufenden Motor | 20A
13. | Leer
14. | Fensterheber der Beifahrertür | 25A
15. | Bremslichtschalter, Bremspedalstellungssensor, ABS/ESP-Steuergerät | 5A
16. | Fensterheber rechte Hintertür | 25A
17. | Fensterheber linke Hintertür | 25A
18. | Seesackbeleuchtung, Gepäckraumbeleuchtung links, Türbeleuchtungslampen, Spiegelbeleuchtungslampen in den Sonnenblenden, Regensensor | 10A
19. | Uhr, Außentemperaturanzeige, Warnleuchte für nicht angelegte Sicherheitsgurte, Anschluss für Audioanlage | 10A
20. | Klimabedienteil | 5A
21. | Spiegelbeleuchtungslampen in den Sonnenblenden | 3A
22. | Lampen der Innenbeleuchtung, Regen- und Lichtsensor | 3A
23. | Anhängeranschluss | 25A
24. | Elektronisches Zentralschaltgerät innen | 15A
25. | Leer
26. | Navigationssystem, CD-Wechsler, Audioanlage | 10A
27. | Audiosystem, Steuergerät der Feststellbremse | 20A
28. | Leer
29. | Leer
30. | Zentralelektronische Schaltanlage im Innenraum, Fahrtrichtungsanzeiger | 15A
31. | Elektronische Zentralschaltanlage im Fahrgastraum | 10A
32. | Fensterheber in der Fahrertür | 30A
33. | Elektronische Zentralschaltanlage Innenraum, Zentralverriegelung | 25A
34. | Elektronische Steuerzentrale Beifahrertür-Multiplex | 30A
35. | Uhr, Außentemperaturanzeige, Telefondisplay | 15A
36. | Diagnosebuchse, Hupenrelais, Alarmsteuergerät, Sirene | 15A
37. | Bremssignale, elektrisches Steuergerät | 10A
38. | automatische Feststellbremse | 30A
39. | Leer
40. | Klimagebläse, Instrumententafel | 40A
41. | Elektrischer Schiebedachantrieb | 25A
42. | Heckscheibenheizung | 40A
Videoanleitung für den Zugang zum Verteilerkasten.
Im Motorraum
Hier befinden sich vier Sicherungskästen, die für die Absicherung der Stromkreise des Fahrzeugs zuständig sind.
Hauptsicherungskasten
Er befindet sich auf der rechten Seite des Motorraums.

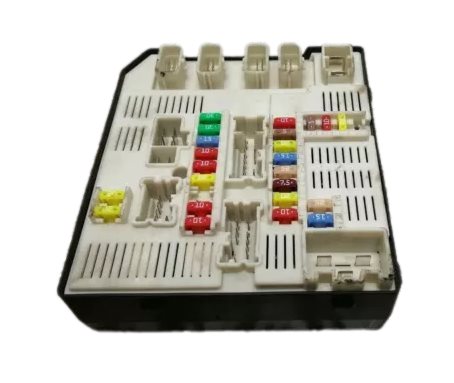

Foto - Beispiel.

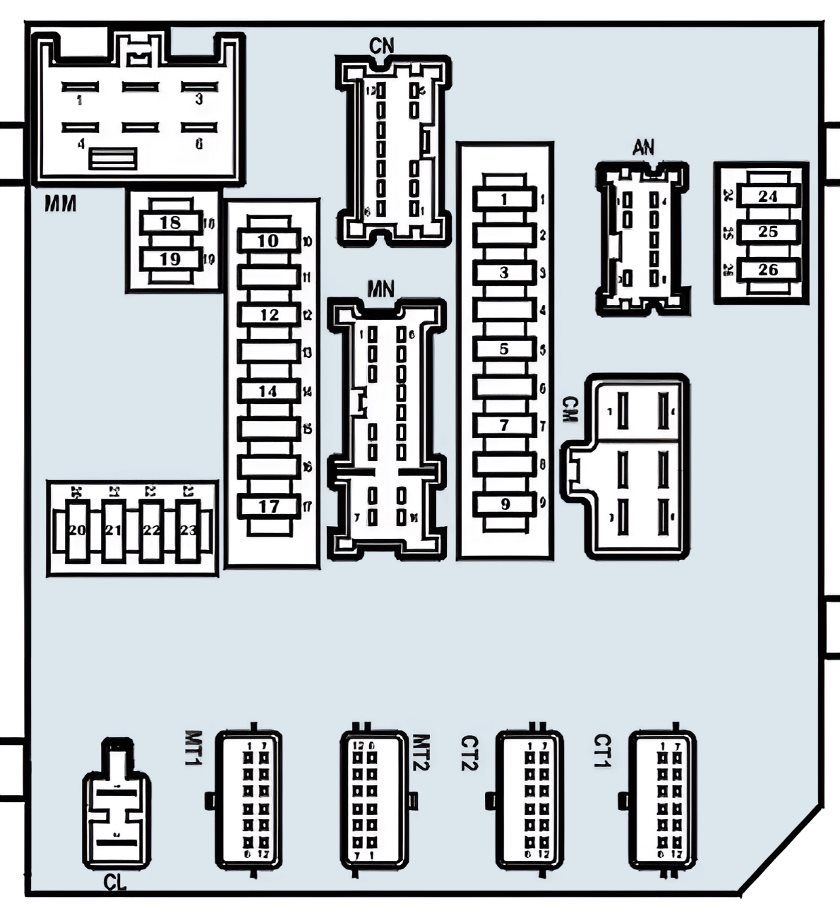

Belegungsplan
Nr. | Beschreibung | Ampere
1. | Begrenzungsleuchten (rechter Scheinwerfer, rechte Rückleuchte), Kennzeichenbeleuchtung, Zigarettenanzünder, Schalter für beleuchtete elektrische Fensterheber, Audiosystem, Steuergerät des Navigationssystems, Tastenfeld des Multimediasystems | 10A
2. | Positionsleuchten (linker Scheinwerfer, linke Rückleuchte), linke Kofferraumleuchte | 10A
3. | Pumpe der Scheinwerferwaschanlage | 15A
4. | Nebelscheinwerfer | 20A
5. | Fernlicht (linker Scheinwerfer) | 10A
6. | Fernlicht (rechter Scheinwerfer) | 10A
7. | Diagnosestecker, Relais für Heckscheibenheizung, Wahlschalter für Automatikgetriebe, Scheinwerfereinstellung, Steuergerät für Entladungslampen, Steuergerät für Zusatzheizung, Geschwindigkeitsbegrenzer, automatische Feststellbremse, Steuergerät für automatisches Parksystem, abblendbarer Innenspiegel | 15A
8. | Elektronisches Steuergerät für ABS und Fahrbahnstabilisierungssystem | 30A
9. | Scheibenwischer vorne | 30A
10. | Airbag-Steuergerät | 10A
11. | Reserve | 20A
12. | Elektronisches Getriebesteuergerät | 7,5A
13. | Motormanagementsystem | 25A
14. | Sauerstoffkonzentrationssensoren - Heizung | 15A
15. | Elektronisches Getriebesteuergerät | 20A
16. | Bremssignale, elektrisches Steuergerät, elektrische Servolenkung | 5A
17. | Automatikgetriebe-Modus-Sensor, elektrischer Lichtkorrektor, Rückfahrscheinwerfer-Relais | 10A
18. | Zentrale elektronische Schalteinheit des Fahrgastraums | 15A
19. | Anlasser | 25A
20. | Leer
21. | Benzinpumpe, Zündspulen, elektronisches Steuergerät der LPG-Versorgungsanlage | 20A
22. | Elektromagnetische Kupplung des Klimakompressors | 10A
23. | Elektronisches Steuergerät der Einspritzanlage | 5A
24. | Abblendlicht (linker Scheinwerfer), elektrischer Scheinwerferlichtkorrektor | 20A
25. | Abblendlicht (rechter Scheinwerfer), elektrischer Scheinwerfer-Lichtkorrektor | 20A
26. | Leer
Zusätzlicher Sicherungskasten

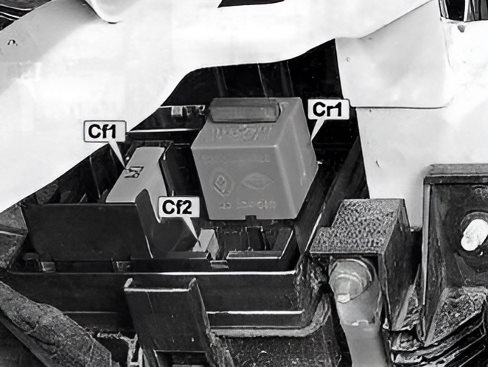

Der zusätzliche Sicherungskasten unter der Motorhaube befindet sich unter dem Deflektorkasten (hauptsächlich bei Dieselfahrzeugen).
Diagramm
Nr. | Dekodierung | Strom, A
F1. | Tauchsiedersteuerung | 80A
F2. | Vorwärmeinheit | 70A
F3. | Leer
F4. | Steuerung des Heizstabs | 80A
F5. | Elektrisches Gebläserelais | 60A/40A
F6. | Relais für Kraftstoffheizung | 20A
F7. | Leer
F8. | Elektrisches Gebläserelais | 30A
F9. | Leer
A. | Leer
B. | Kraftstoffheizungsrelais
C. | Rückfahrscheinwerfer-Relais
D. | Leer

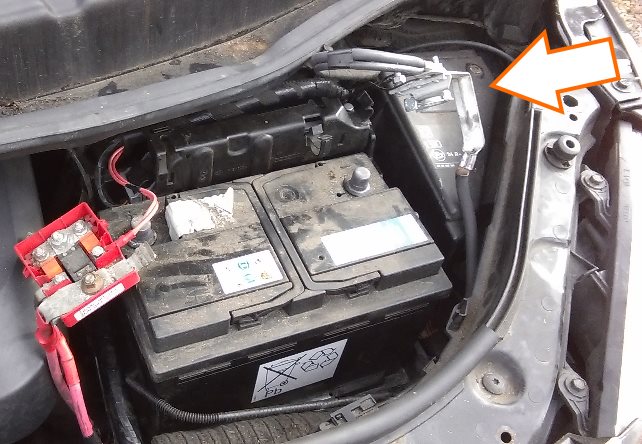

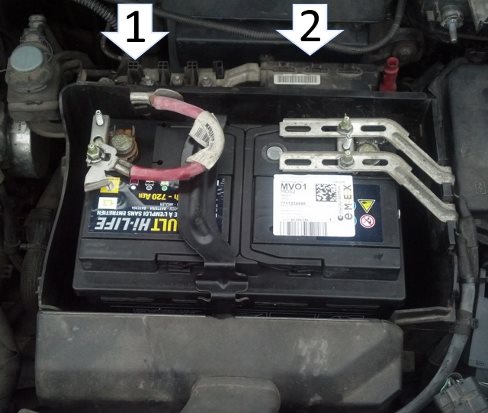

In der Nähe der Batterie
In der Nähe der Batterie befinden sich zwei Blöcke: die Batterietrennplatte (1) und die Hochstromsicherungen (2).

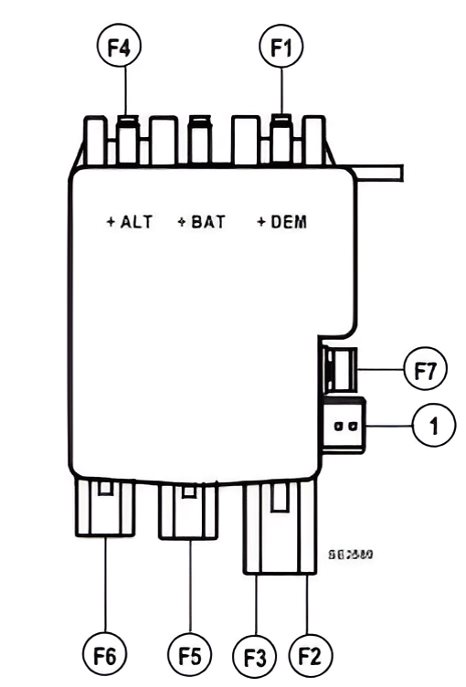

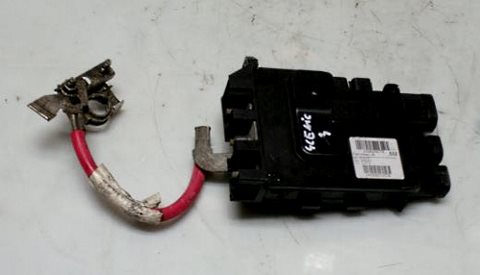

Batterie-Abschaltblock (1)
F1. | Anlasser | 190A
F2. | Sicherungskasten im Fahrgastraum | 50A
F3. | Steuer- und Schaltgerät im Motorraum 1, Sicherungs- und Relaiskasten im Fahrgastraum | 80A
F4. | Sicherungskasten im Motorraum 2 / Lichtmaschine | 300A / 190A
F5. | elektrische Servolenkung | 80A
F6. | elektronisches Motorsteuergerät / Sicherungs- und Relaiskasten (Steuer- und Schaltgerät) im Motorraum 1 | 35A
F7. | Steuer- und Schaltgerät im Motorraum 1 | 5A

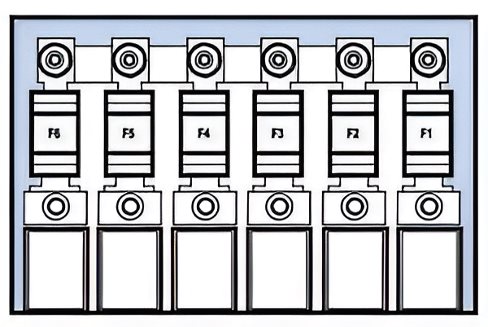

Hochstromsicherungen (2)
F1. | Kabinenzusatzheizung | 70A
F2., F3. | Sicherungskasten Fahrgastraum | 80A
F4. | Steuer- und Schaltgerät im Motorraum 1, Sicherungs- und Relaiskasten im Fahrgastraum | 80A
F5. | Zuheizer | 30A
F6. | ABS und Fahrbahnstabilisierungssystem | 50A
