Der Renault Twingo 3 hat eine gemeinsame Architektur mit dem Mercedes Smart. Das Modell ist sowohl mit einem herkömmlichen Verbrennungsmotor als auch mit einem Elektromotor erhältlich. Bei den Modellen mit Verbrennungsmotor hat die Renault-Nissan-Allianz einen Dreizylindermotor eingebaut. Bei den Elektroautos liefert Daimler die Batterien und Renault-Nissan die Elektromotoren. In diesem Artikel werden wir einen detaillierten Blick auf die Belegung der Sicherungen im Renault Twingo (dritte Generation; Smart Forfour Plattform; Karosseriemarke C07). Baujahre: 2014, 2015, 2016, 2017, 2018, 2019.
Hier finden Sie die Positionen, Beschreibungen und Fotos der Sicherungskästen. „Zigarettenanzünder“ ist fett hervorgehoben.

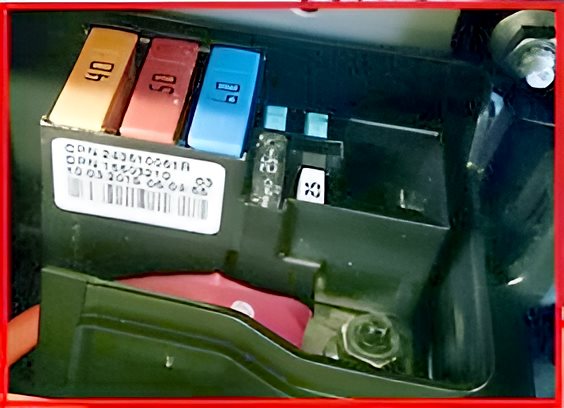

Im Motorraum

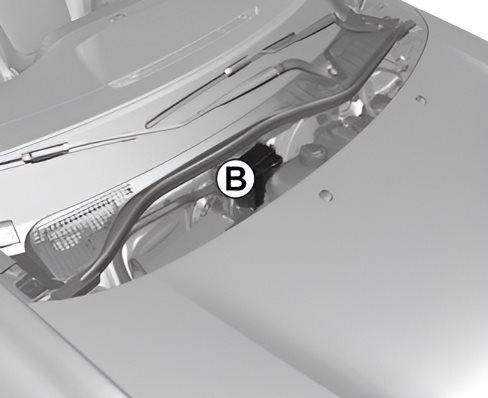

Lage des Verteilerblocks.
Da er schwer zugänglich ist, wird empfohlen, ihn von einem Vertragshändler austauschen zu lassen.
Im Fahrgastraum

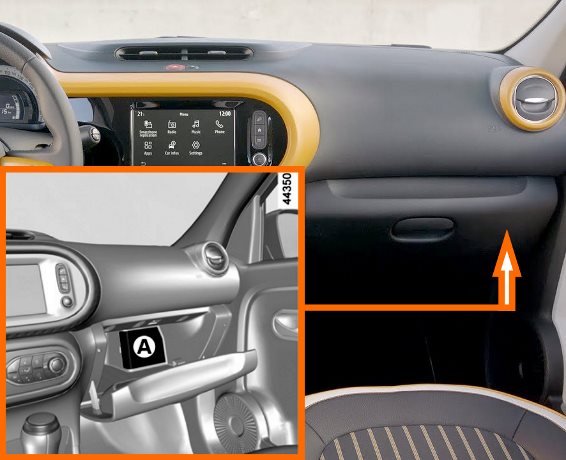

Der Sicherungskasten befindet sich auf der Beifahrerseite, hinter dem Handschuhfach.

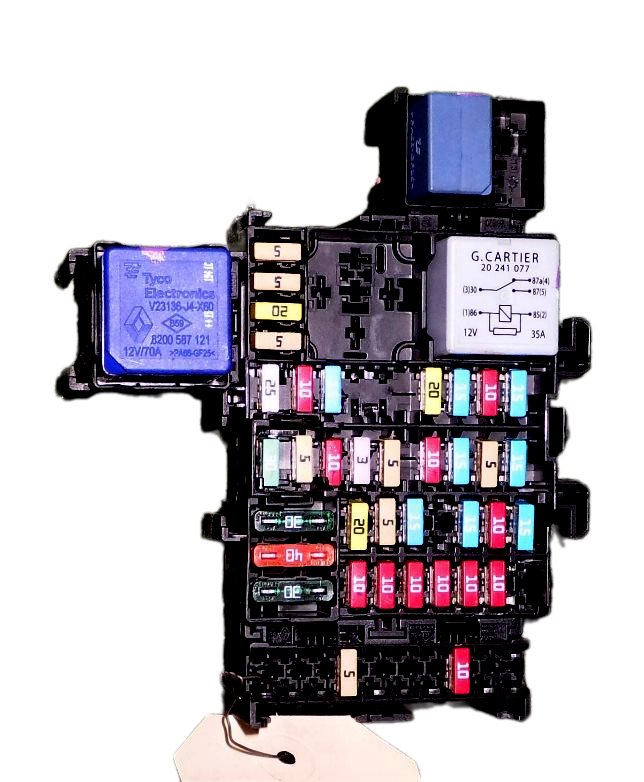

Gesamtansicht.
Belegungsplan
Nr. | Sicherungsbelegung
1. | Startstellung am Zündanlassschalter.
2. | Servolenkung
3. | Beleuchtung
4. | Airbags
5. | Beleuchtung
6. | Instrumententafel
7. | Notsignalisierung
8. | UCE-Energiemanagement
9. | UCE-Energiemanagement
10. | Elektronisches Steuergerät im Fahrgastraum
11. | Blinkleuchten
12. | Elektronisches Steuergerät im Fahrgastraum
13. | Elektronisches Steuergerät im Fahrgastraum
14. | Elektrische Fensterheber
15. | ESC-System, Lenkwinkelsensor, Automatikgetriebe
16. | Beleuchtung/Klimaanlage
17. | Türver- und -entriegelung, ESC-System
18. | Rückspiegel
19. | Bremsleuchten
20. | Scheinwerferhöhenverstellung, Parkdistanzverstellung hinten, Einstellung der Frontkamera
21. | Einspritzanlage
22. | Rückfahrscheinwerfer, Heckscheibenwischer
23. | Stellung „Start“ am Zündanlassschalter.
24. | Stellung „Accessory“ am Zündschloss und Servicerelais
25. | Scheibenwischer vorne
26. | Radio, Leistungsmanagement
27. | Tagfahrlicht
28. | Zubehörsteckdose (Zigarettenanzünder-Sicherung Twingo 3)
29. | UCE-Leistungssteuerung
30. | Hupe
31. | Nebelschlussleuchte
32. | Stellung „Zubehör“ am Zündanlassschalter
33. | Außenbeleuchtung, Glühlampen der Schlussleuchten
34. | Elektronisches Leistungssteuereinheit, Scheinwerfer, Tagfahrlicht
35. | Elektronisches Steuergerät für den rechten Scheinwerfer, Leistungsmanagement
36. | Elektronisches Steuergerät für den linken Scheinwerfer
37. | Scheinwerfer für Fernlicht rechts
38. | Elektronisches Steuergerät für den linken Scheinwerfer, elektronisches Steuergerät im Fahrgastraum
39. | Fahrradträger
40. | Leer
41. | Leer
42. | Nebelscheinwerfer
43. | Radioverstärker
44. | Automatikgetriebe
45. | Elektrische Fensterheber
46. | Elektrische Außenspiegel
47. | Leer
48. | Leer
49. | Leer
