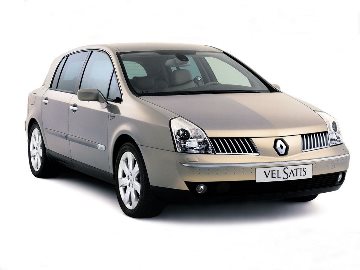

Der Renault Vel Satis ist eine Business-Kleinwagenlimousine des französischen Unternehmens. Er wurde erstmals 1998 auf dem Pariser Autosalon als Konzeptfahrzeug und 2001 auf dem Genfer Autosalon als Serienmodell vorgestellt. Im Jahr 2005 wurde das Auto aktualisiert. In diesem Artikel werden wir einen detaillierten Blick auf die Belegung der Sicherungen und Relais im Renault Vel Satis (erste Generation; Körper Marke BJ). Baujahre: 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009.
Hier finden Sie die Positionen, Beschreibungen und Fotos der Sicherungskästen. „Zigarettenanzünder“ ist fett hervorgehoben.
Im Motorraum

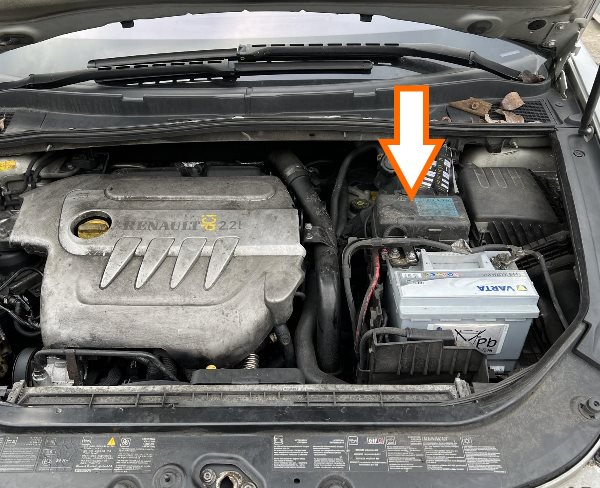

Der Sicherungskasten befindet sich auf der linken Seite. Er ist mit einer Schutzabdeckung versehen.
Das Foto ist ein Beispiel.
Belegungsplan
Nr. | Relaisbelegung (Typ 1)
1. | Leer
2. | Relais für niedrige Drehzahl der Klimagebläse
3. | Leer
4. | Leer
5. | Leer
6. | Benzinpumpenrelais
7. | Heizungsrelais (Brenngasentlüftungsanlage)
8. | Benzinpumpenrelais
9. | Relais für niedrige Geschwindigkeit des Klimagebläses
10. | Relais für Gebläsemotor der Klimaanlage
11. | Leer
Nr. | Relaisbelegung (Typ 2)
1. | Relais für Kühlmittelheizung
2. | Kühlgebläsemotor-Relais (ohne Klimagerät)
3. | Leer
4. | Leer
5. | Unterdruckpumpenrelais Bremskraftverstärker
6. | Benzinpumpen-Kraftstoffmodul-Relais
7. | Relais Dieselkraftstoff-Heizsystem
8. | Kraftstoffsperrrelais
9. | Relais für niedrige Gebläsedrehzahl der Klimaanlage
10. | Relais für Klimagebläse
11. | Thermokolbenrelais 2
Nr. | Beschreibung | Ampere
1. | Automatikgetriebe | 7,5A
2. | Autonome Heizung | 10A
3. | Relais der Einspritzanlage | 30A
4. | Automatikgetriebe | 5A/15A
5. | Heizgerät für Dieselkraftstoff | 30A
6. | Steuergerät der Einspritzanlage | 10A
7. | Leer
8. | Leer
9. | Steuergerät für die Klimaanlage | 20A
10. | Antiblockiersystem / Stabilitätskontrolle | 30A
11. | Hupe | 30A
12. | Kraftstoffvorwärmsystem | 70A
13. | Kühlmittelvorwärmer - falls vorhanden | 70A
14. | Kühlmittelvorwärmer - falls vorhanden | 70A
15. | Motorsteuerung des Kühlgebläses | 60A
16. | Scheinwerferwaschanlage, Heckscheibenheizung, Multifunktionssteuergerät | 40A
17. | Antiblockiersystem (ABS) / Stabilitätskontrolle | 40A
18. | Multifunktionssteuergerät, Innenraumsicherungen 1 | 70A
19. | Innenraum-Sicherungskasten 2 | 70A
20. | Innenraum-Sicherungskasten Nr. 3 | 60A
21. | Multifunktionssteuergerät | 60A
22. | Windschutzscheibenheizung (einige Modelle) | 80A
23. | Scheibenwischer, elektrische Feststellbremse | 60A
Im Fahrgastraum
Hier befinden sich drei Einheiten, die für den Schutz der elektrischen Schaltkreise des Fahrzeugs zuständig sind.
Fahrerseite
Der Hauptsicherungskasten befindet sich am Ende des Armaturenbretts auf der Fahrerseite.
Gesamtansicht.
Belegungsplan
Nr. | Beschreibung | Ampere
F1. | Fernlichtscheinwerfer | 20A
F2. | Feststellbremssensor, Zündungsleser, Multifunktionssteuergerät, Anlasserschalter | 10A
F3. | Scheinwerferkorrektor, Steuergerät für Scheinwerferkorrektor (Xenon-Scheinwerfer), Heizung der Scheibenwaschdüsen, Kombiinstrument, Sprachsynthesizer | 10A
F4. | Diebstahlsicherung, Automatikgetriebe, Zentralverriegelung, Heizung und Klimaanlage, Regensensor, Gebläse des Innenraumtemperatursensors, Innenrückspiegel, Parksystem, Rückfahrscheinwerfer, beleuchtete Schalter, Scheibenwischermotor | 20A
F5. | Glühlampen der Innenbeleuchtung | 15A
F6. | Klimaanlage, Automatikgetriebe, Türverriegelung gegen unbeabsichtigtes Öffnen, Geschwindigkeitswartungssystem, Diagnosestecker (DLC), elektrische Außenspiegel, elektrische Fensterheber, Schalterleuchten, Bremsleuchten, Scheibenwaschanlage und Scheibenwischer | 20A
F7. | Steuergerät für Scheinwerfer-Einstellgerät (Xenon-Scheinwerfer), Scheinwerfer-Einstellgerät, Kombi-Instrument, linker Scheinwerfer - Abblendlicht | 15A
F8. | Begrenzungsleuchten rechts | 7,5A
F9. | Blink- und Notsignalleuchten | 15A
F10. | Audioanlage, elektrische Sitze, elektrische Fensterheber, Kombiinstrument, Navigationssystem, Telematik | 10A
F11. | Klimaanlage, Nebelscheinwerfer, Kombiinstrument, Sprachsynthesizer | 30A
F12. | SRS-System | 5A
F13. | Antiblockier-Bremssystem (ABS) | 5A
F14. | Hupe | 15A
F15. | Elektrisches Steuergerät der Fahrertür, elektrische Außenspiegel, elektrische Fensterheber | 30A
F16. | Elektrisches Steuergerät Beifahrertür, elektrische Fensterheber | 30A
F17. | Nebelschlussleuchten | 10A
F18. | Außenspiegelheizung | 10A
F19. | Scheinwerfer rechts - Abblendlicht | 15A
F20. | Audio-CD-Wechsler, Beleuchtung der Lüftungsschlitze der Instrumententafel, Beleuchtung der Lüftungsschlitze des Armaturenbretts, Glühbirne der Seesackbeleuchtung, Rheostat der Kombiinstrumentbeleuchtung, Glühbirnen der Innenbeleuchtung, Glühbirnen des Standlichts vorne links, Glühbirnen der Kennzeichenbeleuchtung, Navigationssystem, beleuchtete Schalter | 7,5A
F21. | Heckscheibenwaschanlage, Fernlicht | 30A
F22. | Zentralverriegelung | 30A
F23. | Stromanschlüsse der Sonderausstattung | 15A
F24. | Zubehörstecker (hinten), Sicherung für Zigarettenanzünder | 15A
F25. | Elektrische Lenksäulensperre, beheizbare Heckscheibe, Vordersitze, Verbot der Aktivierung der hinteren Türfenster | 10A
F26. | Leer

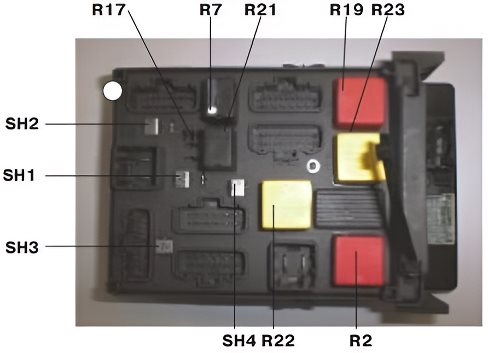

Relaismodule
Nr. | Beschreibung
SH1. | Shunt für elektrische Fensterheber der hinteren Türen
SH2. | Shunt für elektrische Fensterheber der Vordertüren
SH3. | Shunt für Abblendlichtschaltung
SH4. | Abzweig für Umrissleuchten
R2. | Heckscheibenheizung
R7. | Nebelscheinwerfer
R9. | Windschutzscheibenwischer
R10. | Windschutzscheibenwischer
R11. | Heckscheibenwischer / Rückfahrscheinwerfer
R12. | Türverriegelung
R13. | Türverriegelung
R17. | Heckscheibenwischer
R18. | Vorübergehendes Einschalten der Innenbeleuchtung
R19. | Elektrische Zusatzausstattung
R21. | Motorstartverriegelung
R22. | „Plus“ nach Zündschloss
R23. | Zubehör / optionale Audioanlage / Fensterheber für die hinteren Türen
Beifahrerseite

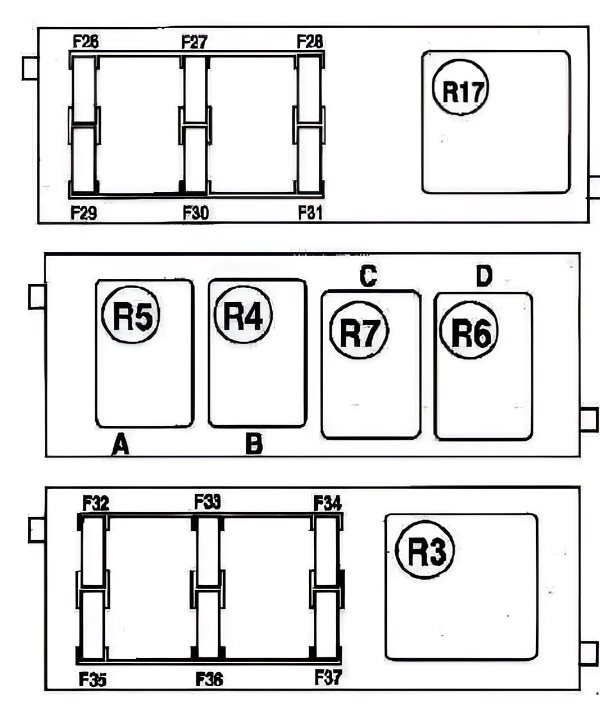

In der Schalttafel hinter dem Handschuhfach befindet sich ein zusätzlicher Sicherungskasten.
Nr. | Beschreibung | Stromstärke, A
F26. | Elektrischer Anschluss für Anhänger | 30A
F27. | Schiebedach | 30A
F28. | Elektrischer Fensterheber, hinten links | 30A
F29. | Elektrischer Fensterheber, hinten rechts | 30A
F30. | Lenkradstellungssensor | 5A
F31. | Leer
F32. | Leer
F33. | Leer
F34. | Fahrer- und Beifahrersitzheizung | 20A
F35. | Sitzheizung Vordersitz | 20A
F36. | Elektrischer Antrieb des Fahrersitzes | 20A
F37. | Elektrischer Antrieb Beifahrersitz | 20A
R3. | Relais für elektrischen Sitzantrieb
R4. | Relais für Tagfahrlicht-Kontrollleuchte
R5. | Relais für Tagfahrlicht
R6. | Relais für Scheinwerferwaschpumpe
R7. | Relais für Bremslichtunterbrecher
R17. | Relais für elektrische Fensterheber
In der Mittelkonsole
Unter dem Aschenbecher befindet sich eine separate Sicherung.
Sie schützt die folgenden Stromkreise:
- Autoradio,
- Diagnosesteckdose,
- Steuergerät des Reifendruckkontrollsystems,
- Steuergerät des Navigationssystems,
- Steuergerät für Sitzpositionsspeicher,
- Steuergerät für die Klimaanlage,
- Kombidisplay (Uhr / Außentemperatur / Autoradio),
- Zentrale Kommunikationseinheit,
- Stromkreise für den Anschluss an die Alarmanlage.
