Der Fabia ist ein Kleinwagen, der seit 1999 vom tschechischen Hersteller Škoda Auto produziert wird. Dieser Artikel beschreibt die Sicherungs- und Relaisbelegung des Škoda Fabia (zweite Generation; 5J2 – Schrägheck, 5J5 – Combi). Baujahre: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.
Hier finden Sie Einbauorte, Belegungspläne und Fotos der Sicherungskästen. „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind fett markiert.
Im Motorraum

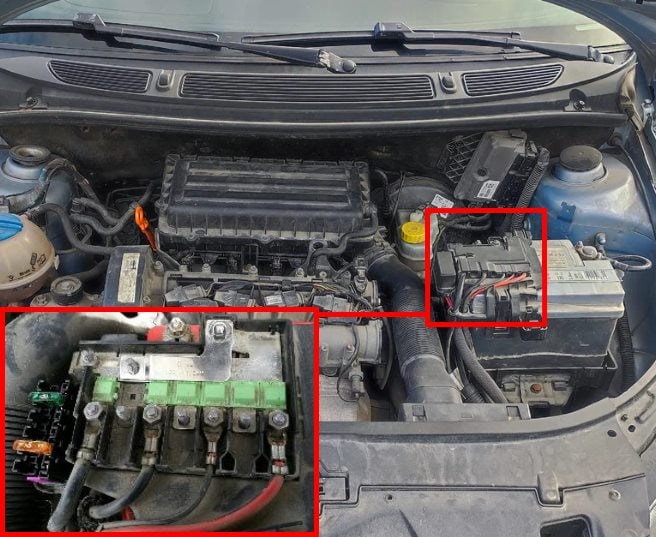

Befindet sich auf der Fahrzeugbatterie.

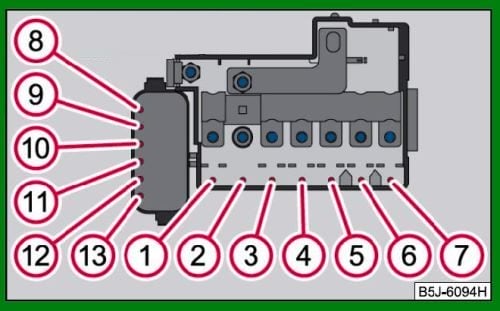

Typ 1
Belegungsplan
Nr. | Beschreibung | Ampere
1. | Generator | 175A
2. | Unbelegt
3. | Innenraum | 80A
4. | Elektrische Zusatzheizung | 60A
5. | Innenraum | 40A
6. | Kühlerlüfter, Glühkerzen | 50A
7. | Elektrohydraulische Lenkung | 50A
8. | ABS, ESP, ASR | 25A
9. | Kühlerlüfter | 30A
10. | Kühlerlüfter | 5A
11. | ABS, ESP, ASR | 40A
12. | Bordnetzsteuergerät | 5A
13. | Automatikgetriebe (5A) / Zusatzheizung (40A)
Typ 2

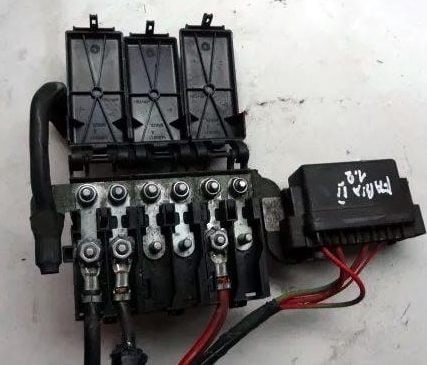

Beispielhaftes Foto.
Belegungsplan
Nr. | Beschreibung | Ampere
1. | Generator | 175A
2. | Bordnetzsteuergerät | 80A
3. | Elektrische Zusatzheizung | 60A
4. | ABS-Steuergerät (Hydraulikeinheit) | 40A
5. | Steuergerät für Servolenkung | 50A
6. | Glühkerzen | 50A
7. | Automatikgetriebe | 5A
8. | Bordnetzsteuergerät | 40A
9. | Kühlerlüfter | 30A
10. | Klimaanlage | 5A
11. | Kühlerlüfter | 30A
12. | ABS-Steuergerät (Hydraulikeinheit) | 25A
Im Innenraum
Zum Schutz der elektrischen Stromkreise des Fahrzeugs sind zwei Sicherungskästen vorhanden.
Sicherungskasten

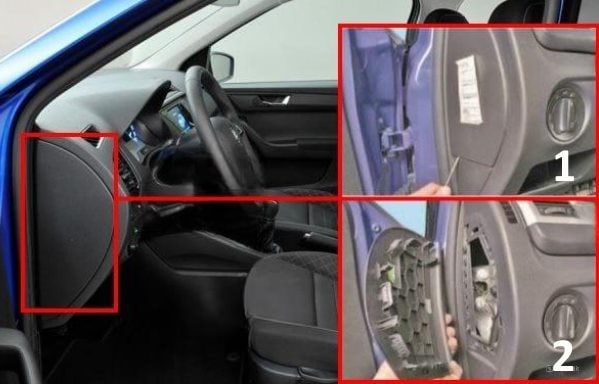

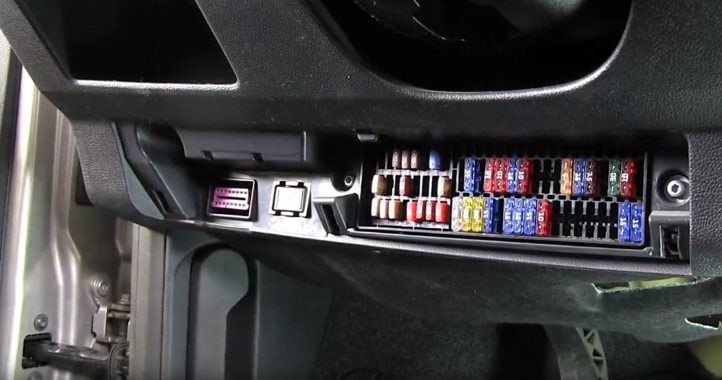

Dieser befindet sich unter dem Lenkrad hinter einer Kunststoffabdeckung.

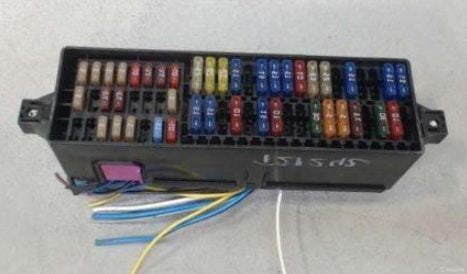

Gesamtansicht.
Auf der Rückseite der Abdeckung befindet sich eine Übersicht der Sicherungsbelegung mit den entsprechenden Teilenummern:
- 5J0 010 623 A / 5J0 010 675 – Modelle von 2007 bis 2010,
- 5J0 010 743 – Modelle von 2010 bis 2012,
- 5J0 010 826 P – Modelle von 2012 bis 2015.

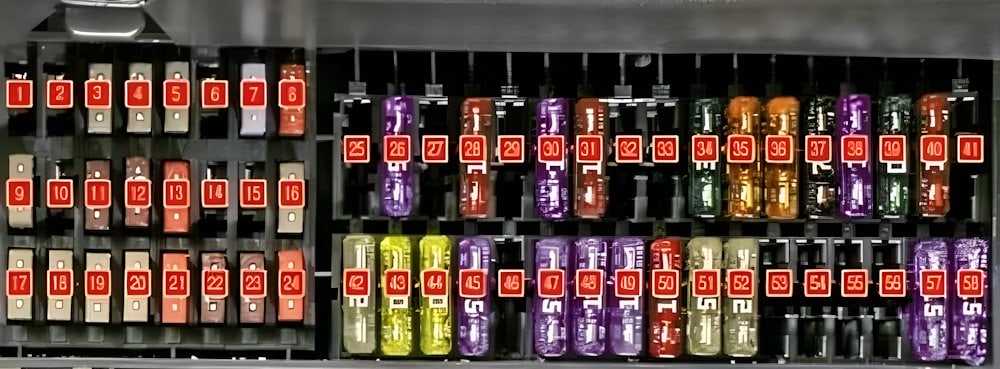

Belegungsplan
Nr. | Beschreibung | Ampere
1. | Reserve
2. | Reserve
3. | Leuchtweitenregulierung | 5A
4. | ABS-Steuergerät (Hydraulikeinheit) | 5A
5. | Geschwindigkeitsregelanlage (GRA) | 5A
6. | Reserve
7. | Motorsteuergerät (Motoren BBM, BZG) | 15A
8. | Einspritzventile (Motoren BXW, BTS) | 10A
9. | Steuergerät für Einparkhilfe, Steuergerät für Klimaanlage | 5A
10. | Reserve
11. | Steuergerät für Außenspiegel, Steuergerät für Fensterheber | 7,5A
12. | Rückfahrscheinwerfer | 7,5A
13. | Steuergerät für Automatikgetriebe | 15A
14. | Stellmotor für dynamisches Kurvenlicht | 10A
15. | Navigationssystem | 5A
16. | Steuergerät für elektrohydraulische Servolenkung | 5A
17. | Kennzeichenleuchte, Standlicht links | 5A
18. | Standlicht rechts | 5A
19. | Radio / Audiosystem | 5A
20. | Motorsteuergerät (Motoren BXW, BTS) | 5A
21. | Bremsleuchten | 10A
22. | Klimabedienteil, Steuergerät für Einparkhilfe, Telefon, Lenkwinkelsensor, Bordnetzsteuergerät | 7,5A
23. | Innenleuchte | 7,5A
24. | Heckklappenentriegelung | 10A
25. | Sitzheizung | 20A
26. | Scheibenwaschpumpe | 15A
27. | Reserve
28. | Aktivkohlefilter-Ventil (AKF) | 10A
29. | Einspritzventile (Motoren BBM, BZG) | 10A
30. | Kraftstoffpumpe | 15A
31. | Lambdasonden | 10A
32. | Reserve
33. | Reserve
34. | Motorsteuergerät (Motoren BXW, BTS) | 30A
35. | Schalter- und Instrumentenbeleuchtung | 5A
36. | Fernlicht | 15A / 5A
37. | Nebelschlussleuchte | 7,5A
38. | Nebelscheinwerfer | 10A
39. | Frischluftgebläse | 30A
40. | Heckscheibenwischer | 30A
41. | Reserve
42. | Heckscheibenheizung | 25A
43. | Signalhorn | 20A
44. | Frontscheibenwischer | 20A
45. | Bordnetzsteuergerät | 15A
46. | Reserve
47. | Zigarettenanzünder | 15A
48. | ABS-Steuergerät (Hydraulikeinheit) | 15A
49. | Blinker / Fahrtrichtungsanzeiger | 15A
50. | Radio- und Navigationssystem | 10A
51. | Steuergerät für Fensterheber (links) | 25A
52. | Steuergerät für Fensterheber (rechts) | 25A
53. | Schiebedach | 25A
54. | Diebstahlwarnanlage (Ultraschallsensor) | 15A
55. | Reserve
56. | Scheinwerferreinigungsanlage | 25A
57. | Abblendlicht links | 15A
58. | Abblendlicht rechts | 15A
Relaiskasten
Der zusätzliche Relaissträger befindet sich auf der linken Seite an der Stirnseite des Armaturenbretts. Um Zugang zu erhalten, entfernen Sie die Kunststoffabdeckung.
Belegungsplan

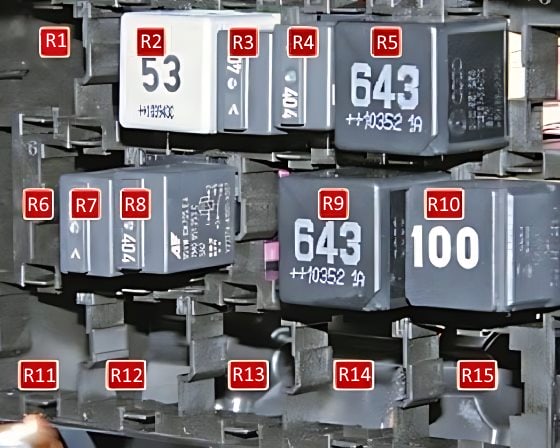

Nr. | Beschreibung
R1, R6, R11-R15. | Reserve
R2. | Beheizbare Frontscheibe (ausstattungsabhängig);
R3. | Anlassersperre;
R4. | Kraftstoffpumpe (Vordruck);
R5. | Spannungsversorgung;
R7. | Standlicht / Begrenzungsleuchten;
R8. | Kraftstoffpumpenrelais;
R9. | Klimaanlage;
R10. | X-Kontakt
Videoanleitung für den Zugang zu den Sicherungskästen.
