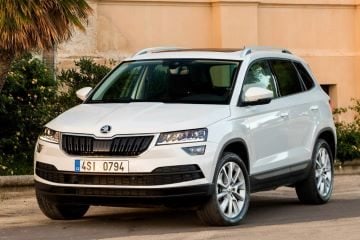

Der Skoda Karoq ist ein Kompakt-SUV, das seit 2017 vom tschechischen Automobilhersteller produziert wird. Das Fahrzeug basiert auf dem Modularen Querbaukasten (MQB) von Volkswagen und löste den Yeti ab. Dieser Artikel beschreibt die Sicherungs- und Relaisbelegung des Skoda Karoq (erste Generation; Typ NU7) für die Baujahre 2017, 2018, 2019, 2020 und 2021 mit Ottovoltaik- und Dieselmotoren.
Hier finden Sie Einbauorte, Belegungspläne und Fotos der Sicherungskästen. „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind fett markiert.
Im Motorraum

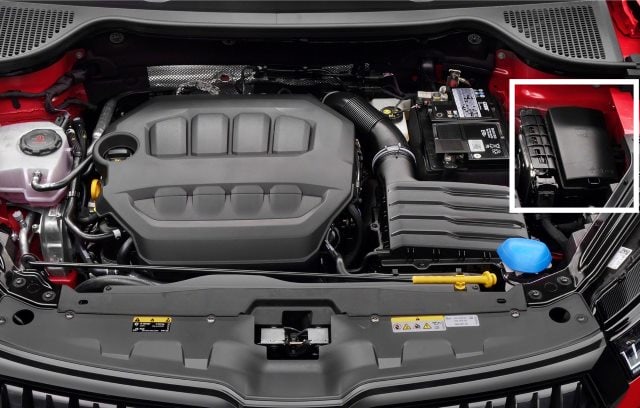

Der Sicherungskasten befindet sich im Motorraum nahe der Batterie. Die Schutzabdeckung muss abgenommen werden, um an die Sicherungen zu gelangen.

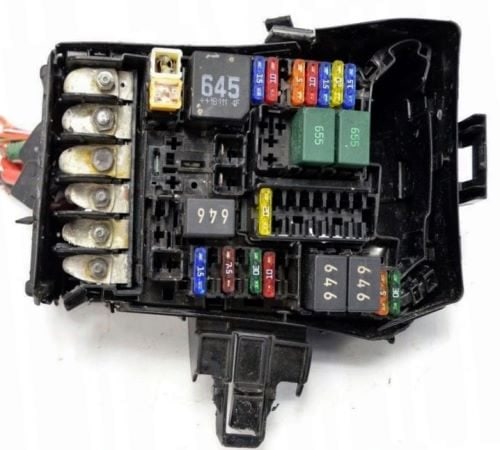

Gesamtansicht des Sicherungskastens.

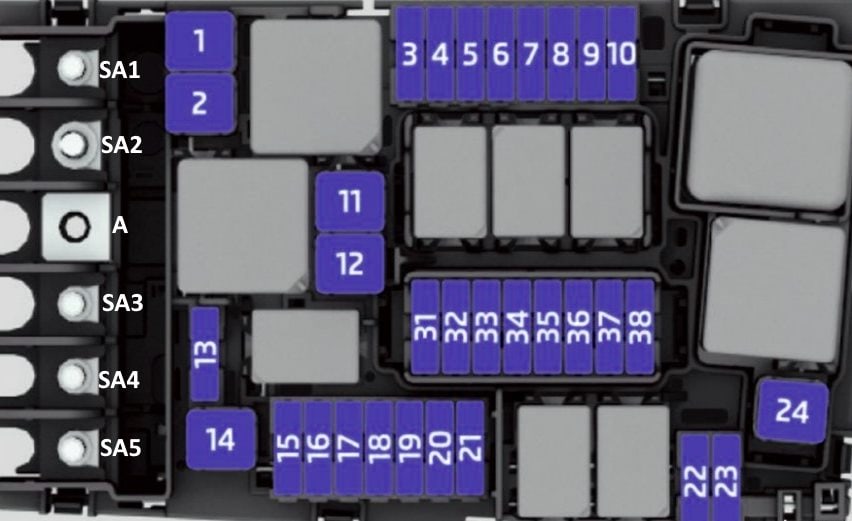

Belegungsplan
Nr. | Beschreibung | Ampere
1. | Steuergerät für ABS -J104- | 25A
2. | Steuergerät für ABS -J104- | 40A / 60A
3. | Motorsteuergerät -J623- (bei Ottomotoren) 15A | oder Motorsteuergerät -J623- (bei Dieselmotoren) 30A
4. | Bei Dieselmotoren: Motorelektronik, Relais für Reduktionsmitteldosiersystem -J963-, Steuergerät für Glühzeitautomatik -J179- 7,5A | oder Bei Ottomotoren: Motorelektronik 10A
5. | Nicht belegt (bei Ottomotoren) oder Motorelektronik (bei Dieselmotoren) | 10A
6. | Bremslichtschalter -F- | 7,5A
7. | Motorelektronik | 10A
8. | Lambdasonde -G39- (nicht bei Motorkennbuchstabe CRVC) und Lambdasonde nach Katalysator -G130-, Steuergerät für NOx-Geber -J583-, Lambdasonde -G39- und Steuergerät 2 für NOx-Geber -J881- (bei Dieselmotoren) oder Lambdasonde nach Katalysator -G130- (bei Ottomotoren) | 15A
9. | Zündung (bei Ottomotoren) | 20A
10. | Steuergerät für Kraftstoffpumpe -J538- (bei Ottomotoren) | 15A; oder Steuergerät für Kraftstoffpumpe -J538- (bei Dieselmotoren) | 20A
11. | Heizelement für Luftzusatzheizung -Z35- | 40A
12. | Heizelement für Luftzusatzheizung -Z35- | 40A
13. | Zusatzhydraulikpumpe 1 für Getriebeöl -V475- | 30A
14. | Beheizbare Frontscheibe -Z2- | 50A
15. | Relais für Signalhorn -J413-, Hochtonsignalhorn -H2-, Tieftonsignalhorn -H7- | 15A
16. | Nicht belegt
17. | Hauptrelais -J271- und Motorsteuergerät -J623- | 7,5A
18. | Bei Fahrzeugen mit Standheizung / Start-Stopp-System: Steuergerät für Batterieüberwachung -J367- | 7,5A
19. | Relais für Wischermotor -J368- / -J369- und Scheibenwischermotor auf der Fahrerseite -V216- | 30A
20. | Alarmhorn für Diebstahlwarnanlage -H8- | 7,5A
21. | Bei Fahrzeugen mit Doppelkupplungsgetriebe 0GC, 0D9, 0CW: Mechatronik für Doppelkupplungsgetriebe -J743- | 15A
22. | Motorsteuergerät -J623- | 5A
23. | Anlasser -B- | 30A
24-30. | Reserve
31. | Unterdruckpumpe für Bremskraftverstärker -V192- (bei Motorkennbuchstabe DKRF) oder Relais für Unterdruckpumpe -J318- (bei Motorkennbuchstabe DADA) | 15A / 20A
32-36. | Reserve
37. | Steuergerät für Zusatzheizung -J364- | 20A
38. | Nicht belegt
SA1. | Stromversorgung Klemme 30/1 | 125A
SA2. | Generator mit Spannungsregler -CX1- | 400A
A. | Batterie -A-
SA3. | Steuergerät für Lenkhilfe -J500- | 80A
SA4. | Stromversorgung Klemme 30/2 | 80A
SA5. | Steuergerät für Lüfter für Kühlmittel -J293- | 50A

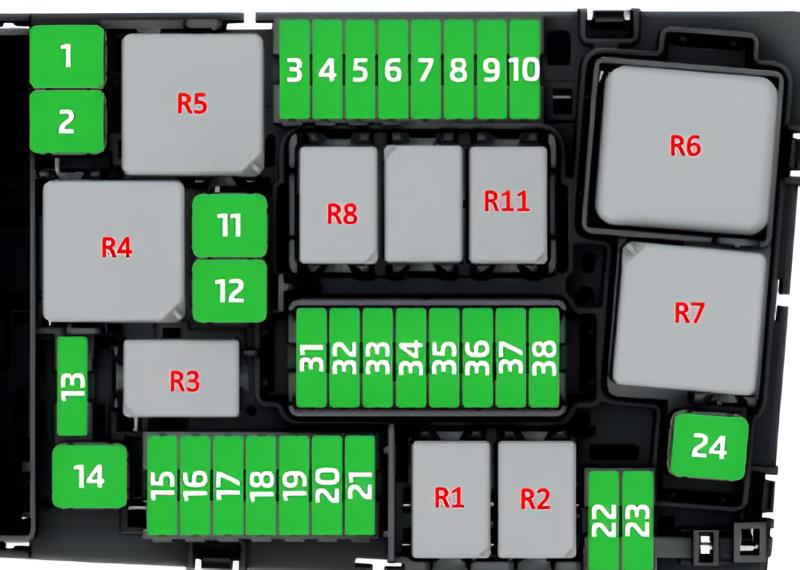

Belegung der Relais im Relaissträger:
R1. | Anlasserrelais 1 -J906-
R2. | Anlasserrelais 2 -J907-
R3. | Relais für Signalhorn -J413-
R4. | Relais für große Heizleistung -J360-
R5. | Hauptrelais -J271- (Ottomotor) / Relais für Spannungsversorgung der Klemme 30 -J317- (Dieselmotor)
R6. | Steuergerät für Glühzeitautomatik -J179- (Dieselmotor)
R7. | Relais für kleine Heizleistung -J359- (Dieselmotor)
R8. | Relais für Spannungsversorgung für Motorkomponenten -J757-
R11. | Relais für beheizbare Frontscheibe
Im Innenraum des Fahrzeugs

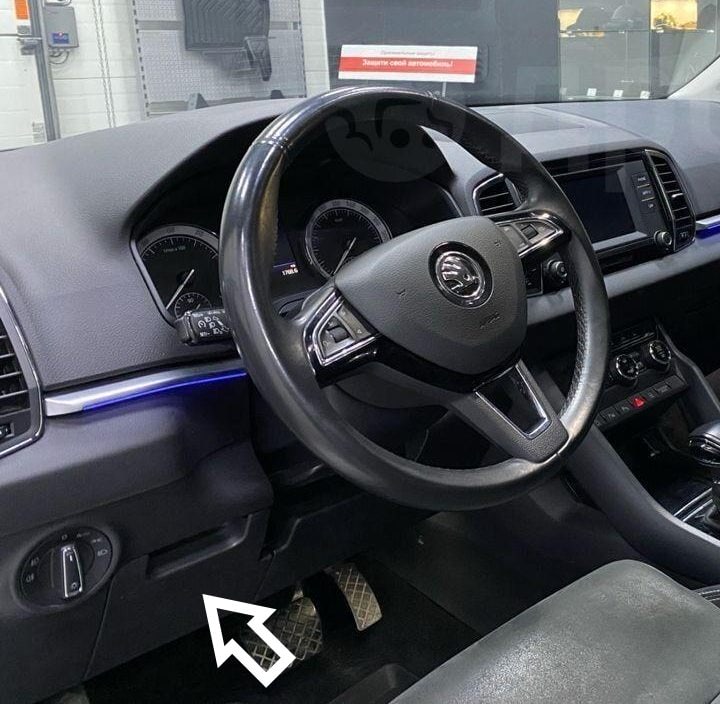

Der Sicherungskasten befindet sich hinter dem Ablagefach auf der Fahrerseite.

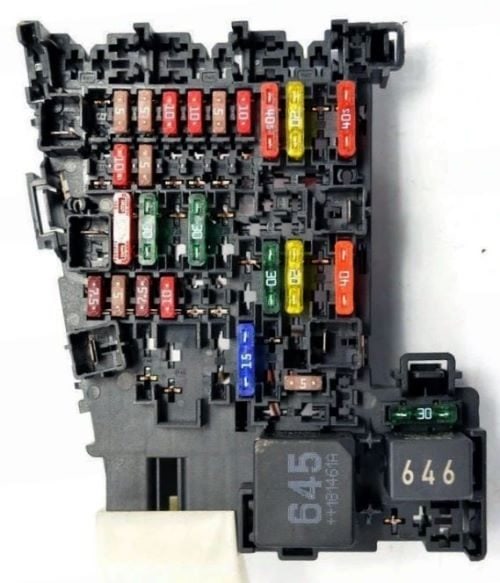

Beispielfoto.

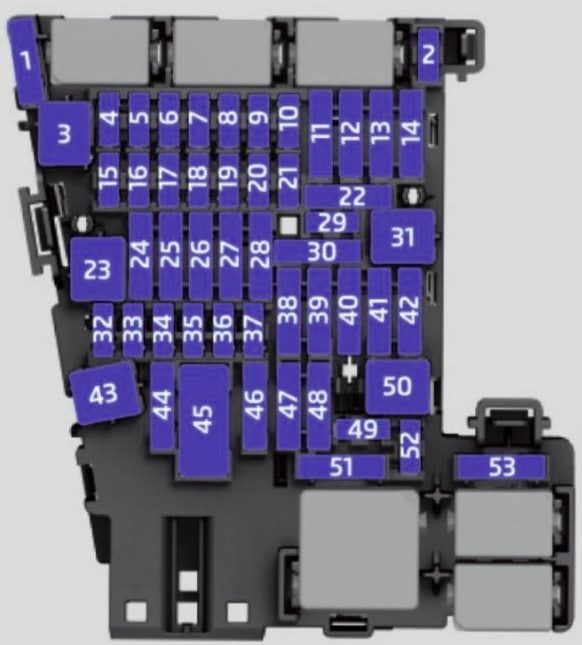

Belegungsplan
Nr. | Beschreibung | Ampere
1. | Steuergerät für Reduktionsmittelheizung -J891- / SCR-System (AdBlue) | 30A
2. | Lenkradheizung -Z36- | 10A
3. | Reserve
4. | Reserve
5. | Diagnoseinterface für Datenbus -J533- (Gateway) | 5A
6. | Sensor für Diebstahlwarnanlage -G578- | 5A
7. | Relais für Heckscheibenheizung -J9-, Bedienungseinheit für Heizung/Klimaanlage -EX21-, Steuergerät für Wählhebelsensorik -J587-, Funkempfänger für Zusatzheizung -R64- | 10A
8. | Regen- und Lichtsensor -G823- / Feuchtigkeitssensor -G355-, Lichtschalter -E1-, Ambientebeleuchtung -L292- / -L293- / -L294- / -L295-, Türinnenleuchte Fahrerseite -W86-, Türinnenleuchte Beifahrerseite -W87-, Bedienungseinheit 2 in der Mittelkonsole -EX30-, Steuergerät für Kurvenlicht und Leuchtweitenregulierung -J745- | 10A
9. | Steuergerät für Lenksäulenelektronik -J527- | 5A
10. | Bedienungseinheit für Multimediasystem -E380- | 10A
11. | Steuergerät für Bordnetz -J519- | 40A
12. | Steuergerät für Informationselektronik 1 -J794- | 20A
13. | Steuergerät für Gurtstraffer vorn links -NX10- | 25A
14. | Steuergerät für Frischluftgebläse -J126- | 40A
15. | Steuergerät für elektronische Lenksäulenverriegelung -J764- | 10A
16. | Diagnoseanschluss (OBD) -U31- / USB-Ladeanschluss 1 -U37- | 10A
17. | Steuergerät im Kombiinstrument -J285- / Steuergerät für Notrufmodul und Kommunikationseinheit -J949- | 5A
18. | Rückfahrkamera -R189- | 7,5A
19. | Steuergerät für Zugangs- und Startsystem -J965- (Kessy) | 7,5A
20. | Dosiereinheit für Reduktionsmittel -GX19- | 7,5A
21. | Steuergerät für Allradantrieb -J492- | 15A
22. | Steuergerät für Anhängererkennung -J345- | 15A
23. | Steuergerät für Schiebedach -J245- | 30A
24. | Steuergerät für Bordnetz -J519- | 40A
25. | Nur Linkslenker: Türsteuergerät Fahrerseite -J386-, Fensterhebermotor hinten links -V26-, Türsteuergerät hinten links -J388- / Nur Rechtslenker: Türsteuergerät Beifahrerseite -J387-, Fensterhebermotor hinten links -V26-, Türsteuergerät hinten links -J388- | 30A
26. | Steuergerät für Bordnetz -J519- | 25A
27. | Steuergerät für Bordnetz -J519- | 30A
28. | Steuergerät für Anhängererkennung -J345- | 25A
29-31. | Reserve
32. | Steuergerät für Einparkhilfe -J446- | 7,5A
33. | Steuergerät für Airbag -J234- | 5A
34. | Lichtschalter -E1-, Kontrollleuchte für Airbag aus beifahrerseitig -K145-, USB-Ladeanschluss 1 -U37-, Steuergerät für Sitzheizung hinten -J786-, Taster für Auto Hold -E540-, Schalter für Rückfahrleuchten -F4-, Automatisch abblendbarer Innenspiegel -Y7-, Hochdruckgeber für Klimaanlage -G805- | 7,5A
35. | Diagnoseanschluss (OBD) -U31- / Frontkamera für Fahrerassistenzsysteme -R242- | 10A
36. | LED-Scheinwerfer rechts -A27- | 10A
37. | LED-Scheinwerfer links -A31- | 10A
38. | Steuergerät für Anhängererkennung -J345- | 25A
39. | Nur Linkslenker: Türsteuergerät Beifahrerseite -J387-, Fensterhebermotor hinten rechts -V27-, Türsteuergerät hinten rechts -J389- / Nur Rechtslenker: Türsteuergerät Fahrerseite -J386-, Fensterhebermotor hinten rechts -V27-, Türsteuergerät hinten rechts -J389- | 30A
40. | 12-V-Steckdosen -U5- / -U18- / -UX3-, Zigarettenanzünder -U1-, Zigarettenanzünder im Fond -U9- | 20A
41. | Steuergerät für Gurtstraffer vorn rechts -NX11- | 25A
42. | Steuergerät für Bordnetz -J519- | 40A
43. | Steuergerät für digitales Soundpaket -J525- | 30A
44. | Steuergerät für Anhängererkennung -J345- | 15A
45. | Steuergerät für Sitzverstellung Fahrerseite -J810- | 15A
46. | Wechselrichter mit Steckdose, 12 V - 230 V -U13- | 30A
47. | Heckscheibenwischermotor -V12- | 15A
48. | Steuergerät für Spurwechselassistent -J769- / Steuergerät 2 für Spurwechselassistent -J770- | 10A
49. | Kupplungspositionssensor -G476-, Anlasserrelais 1 -J906- und Anlasserrelais 2 -J907- | 5A
50. | Steuergerät für Heckklappe -J605- | 30A
51. | Steuergerät für Sitzheizung hinten -J786- | 25A
52. | Reserve
53. | Beheizbare Heckscheibe -Z1- | 30A
Videoanleitung für den Zugang zu den Sicherungskästen.
