Der neue Crossover der tschechischen Marke Skoda hat den Namen Kodiaq erhalten. Das Auto ist auf der MQB-Plattform gebaut, die auch den neuen Volkswagen Tiguan untermauert. In diesem Artikel werden wir einen detaillierten Blick auf die Belegung der Sicherungen im Skoda Kodiaq (erste Generation; Karosseriemarke NS7). Baujahre: 2016, 2017, 2018, 2019, 2020, 2021.
Hier finden Sie die Positionen, Beschreibungen und Fotos der Sicherungskästen. „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind fett hervorgehoben.
Im Motorraum

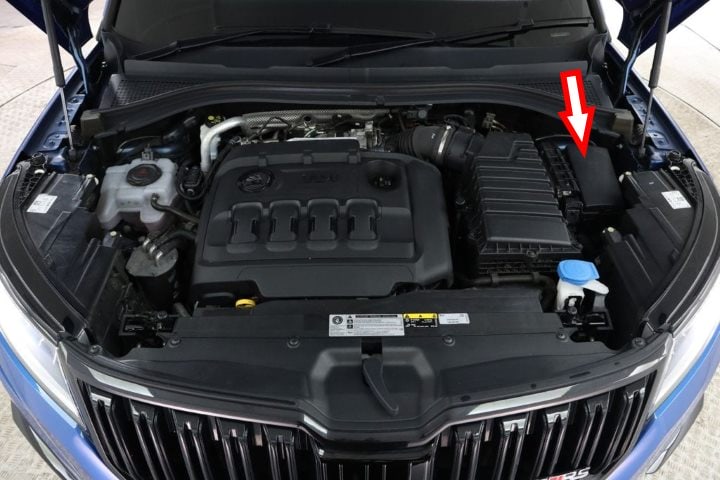

Auf der linken Seite der Motorhaube hinter der Schutzabdeckung angebracht.

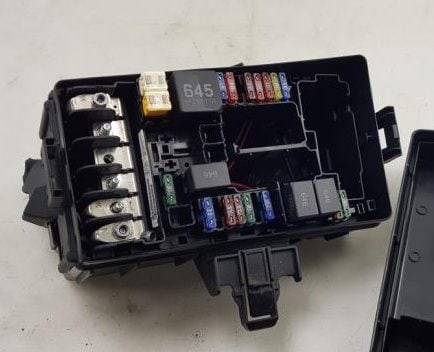

Foto - Beispiel.

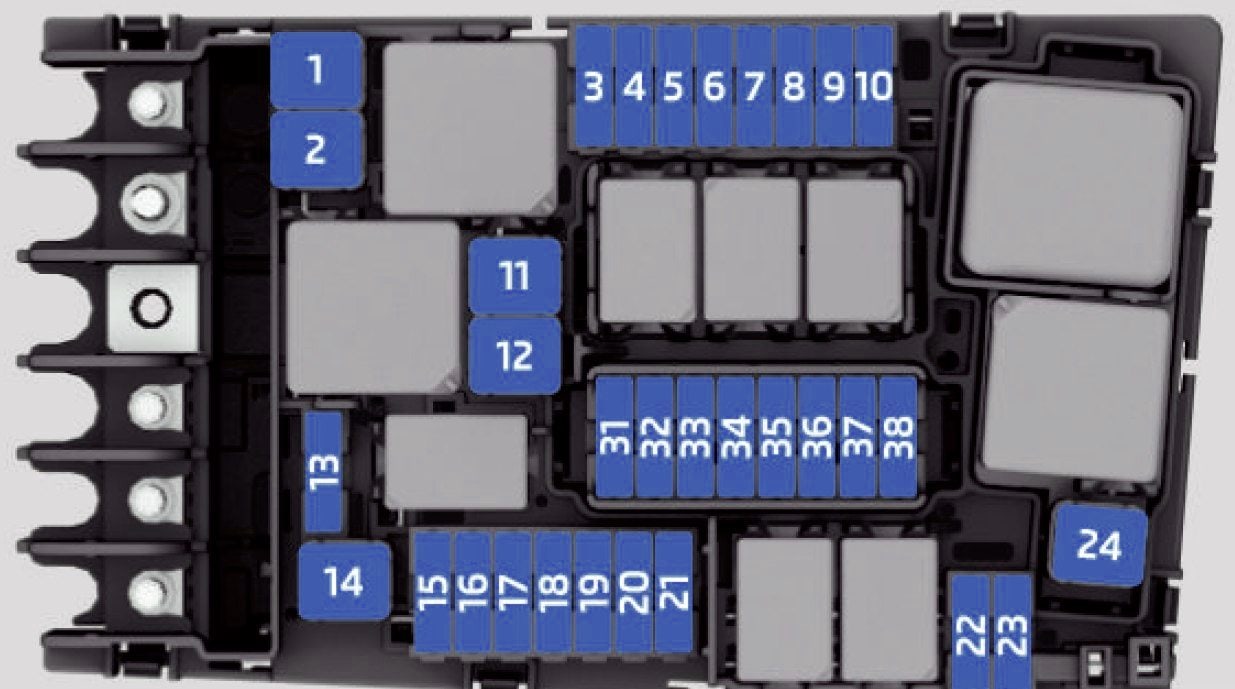

Belegungsplan
Nr. | Sicherungsbelegung
1. | ESC, Feststellbremse
2. | ESC
3. | Motormanagementsystem
4. | Kühlerlüfter, Kraftstoffdruckregler, elektrischer Zuheizer, Vorwärmsystem, Luftmengenmesser, Bremsanlage, Motorkomponenten
5. | Zündung, Kraftstoffpumpe, Ölstands- und Temperatursensor, Motorkomponenten
6. | Drucksensor des Bremssystems
7. | Kühlmittelpumpe, Abgasklappe, Kurbelgehäuseentlüftungsheizung, Motorkomponenten
8. | Lambdasonde, NOx-Sonde und Partikelfilter
9. | Kühlmittelpumpe, Zündung, Motorkomponenten
10. | Sicherung Benzinpumpe Skoda Kodiaq
11. | Elektrischer Zuheizer, Windschutzscheibenheizung
12. | Elektrischer Zuheizer
13. | Ölpumpe Automatikgetriebe
14. | Nicht verwendet
15. | Hupe
16. | Zündung
17. | ESC, Motorsteuergerät, Hauptrelaisspule
18. | Datenbus, Batteriedatenmodul
19. | Windschutzscheibenwischer
20. | Nicht verwendet
21. | Automatikgetriebe
22. | Motorsteuerung
23. | Anlasser
24. | Elektrische Zusatzheizung
25. | Nicht verwendet
26. | Nicht verwendet
27. | Automatikgetriebe
28. | Nicht verwendet
Im Innenraum des Fahrzeugs

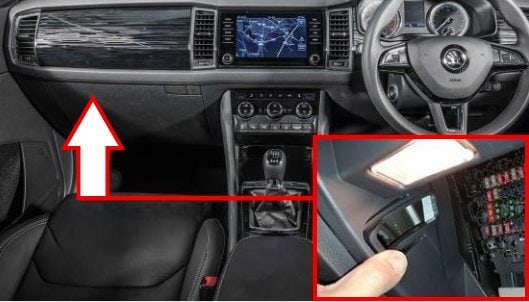

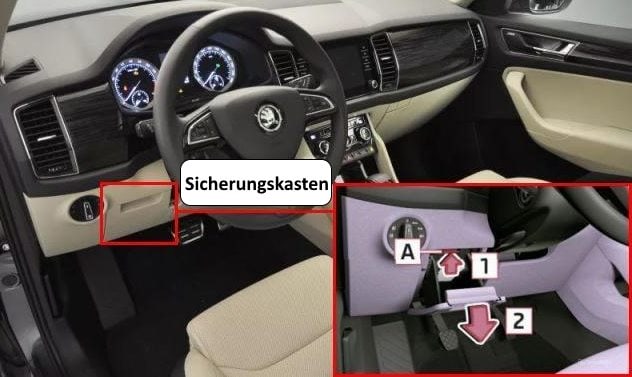

Modelle mit Linkslenkung: Der Sicherungskasten befindet sich auf der Fahrerseite hinter dem Handschuhfach.
Modelle mit Rechtslenkung: auf der Beifahrerseite hinter dem Handschuhfach.
Foto – Beispiel.

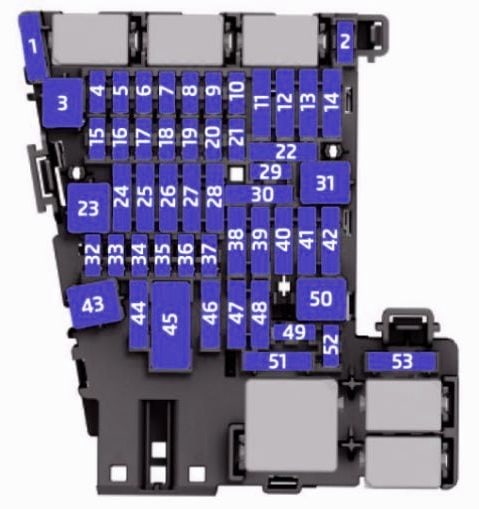

Belegungsplan
Nr. | Beschreibung
1. | SCR (AdBlue®)
2. | Beheiztes Lenkrad
3. | Reserve
4. | Sicherheitssignalisierung
5. | Datenbus
6. | Automatikgetriebe
7. | Klimatisierungssystem, Fernbedienungsempfänger für Standheizung, Heckscheibenheizung, Windschutzscheibenheizung, Klimaautomatik hinten, Reifendruckkontrolle
8. | Lichtschalter, Regensensor, Feststellbremse, Innenbeleuchtung, Sicherheitsalarmsensor, Scheinwerfer
9. | Daumenradschalter
10. | Display des Infotainmentsystems
11. | Beleuchtung auf der linken Seite
12. | Infotainmentsystem
13. | Sicherheitsgurtstraffer - linke Seite
14. | Klimatisierung und Heizungsgebläse
15. | Elektrische Lenksäulenverstellung
16. | USB-Anschlüsse, Diagnosebuchse, Phonebox
17. | Kombiinstrument
18. | Rückfahrkamera
19. | KESSY-System
20. | SCR (AdBlue®)-System, Bremsanlage
21. | Allradantrieb
22. | Anhängerkupplung
23. | Schiebedach
24. | Scheinwerfer auf der rechten Seite
25. | Zentralverriegelung: Vorder- und Hintertüren links, Fensterheber links, Außenspiegel links: beheizt, Spiegelanklappfunktion, Spiegelelement-Positionsverstellung.
26. | Beheizte Vordersitze
27. | Innenbeleuchtung
28. | Anhängevorrichtung
29. | Nicht verwendet
30. | Einstellung der Stoßdämpfer
31. | Öffnen der Gepäckraumklappe
32. | Einparkhilfe, Einparkhilfe, Einparkhilfe, Ausparkhilfe mit Totwinkelüberwachung
33. | Airbag
34. | Klimaanlage, Rückfahrlichtschalter, automatisch abblendende Spiegel, Sitzheizung, Feststellbremse, Schalter für Außenbeleuchtung, Schalttafel, elektrische Zusatzheizung, USB-Buchsen
35. | Diagnosesteckdose, Kamera, Radarsensor
36. | LED-Scheinwerfer - rechts
37. | LED-Scheinwerfer - links
38. | Anhängerkupplung
39. | Zentralverriegelung: Vorder- und Hintertüren rechts, Fensterheber rechts, Außenspiegel rechts: beheizt, Spiegelklappfunktion, Spiegelelement-Positionsverstellung.
40. | 12-V-Steckdose, Zigarettenanzünder-Sicherung im Skoda Kodiaq
41. | Gurtstraffer - rechte Seite
42. | Verriegelung der Gepäckraumklappe, Scheinwerferwaschanlage, Scheiben- und Heckscheibenwaschanlage
43. | Verstärker der Audioanlage
44. | Zugkraft- und Anhängevorrichtung
45. | Elektrische Bedienelemente des Fahrersitzes
46. | 230-V-Steckdose
47. | Heckscheibenwischer
48. | Sportwagen-Soundgenerator
49. | Schalter für Motorstart und Kupplungspedal
50. | Nicht verwendet
51. | Rücksitzheizung
52. | Beheizte Vordersitze
53. | Heckscheibenheizung
Videoanleitung für den Zugang.
