Anfang 2016 präsentierte Skoda die Modellpflege des Rapid, dessen Weltpremiere im März auf dem Genfer Auto-Salon stattfand. Dieser Artikel beschreibt die Sicherungs- und Relaisbelegung des Skoda Rapid (erste Generation; Facelift; Typ NH1 / NH3) für die Baujahre 2016, 2017, 2018, 2019 und 2020.
Hier finden Sie Einbauorte, Belegungspläne und Fotos der Sicherungskästen. „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind fett markiert.
Im Innenraum des Fahrzeugs
Hier befinden sich zwei Sicherungskästen, die für die Absicherung der elektrischen Stromkreise des Fahrzeugs zuständig sind.
Sicherungskasten
Die Einbaulage des Sicherungskastens ist bei Links- und Rechtslenkern identisch: unterhalb der Lenksäule.
Zugang zum Sicherungskasten (Beispiel).
Belegungsplan
Nr. | Beschreibung | Ampere
1. | Scheinwerfer links (Fernlicht) | 40A
2. | Zentralverriegelung, Front- und Heckscheibenwaschanlage (nur mit KESSY oder beheizbarer Frontscheibe) | 30A
3. | Zündungsrelais | 40A / 30A
4. | Scheinwerfer rechts (Fernlicht) | 40A
5. | Fensterheber (Fahrerseite) | 25A
6. | Bordnetzsteuergerät (BCM) – Innenbeleuchtung | 30A
7. | Signalhorn (Hupe) | 20A
8. | ESC, Anhängersteuergerät (Leuchte links)
9. | Lenkstockhebel, Motorsteuergerät, ESC, Getriebesteuergerät (TCU), Servolenkung | 10A
10. | Fensterheber hinten links
11. | Scheinwerferreinigungsanlage
12. | Head-up-Display, Navigationssystem
13. | Taxiausstattung
14. | Lenkstockhebel, Lichtschalter, Lichthupe, Regensensor | 7,5A
15. | Klimaanlage, Diagnoseanschluss (OBD), Frontscheibenheizung | 7,5A
16. | Kombiinstrument, Notrufsystem (eCall) | 7,5A
17. | Diebstahlwarnanlage, Signalhorn
18. | Sitzheizung hinten
19. | Nicht belegt
20. | Nicht belegt
21. | Nicht belegt
22. | Front- und Heckscheibenwaschanlage (ohne KESSY und Frontscheibenheizung) | 10A
23. | Sitzheizung vorne | 20A
24. | Frischluftgebläse, Heizung, Klimaanlage | 30A
25. | Nicht belegt
26. | Schalter für Sitzheizung vorne | 7,5A
27. | Heckscheibenwischer
28. | Nicht belegt
29. | Airbag-System | 10A
30. | Elektrische Fensterheber, Rückfahrleuchtenschalter, Klimaautomatik (Climatronic), Einparkhilfe (PDC), Außenspiegelverstellung, Stromversorgung Tastenfeld Mitte, Stromversorgung Tastenfeld Seite, Innenspiegel, Warnblinker | 7,5A
31. | Kraftstoffpumpe, Kühlerlüfter, Relais für Scheibenwaschanlage | 7,5A
32. | Diagnoseanschluss, Leuchtweitenregulierung, Lenkrad-Schaltwippen, Innenbeleuchtung | 7,5A
33. | Anlasserrelais, Gaspedalmodul | 7,5A
34. | Beheizbare Scheibenwaschdüsen | 7,5A
35. | Nicht belegt
36. | USB-Ladeanschluss
37. | Radarsensor (Abstandsregelung)
38. | Nicht belegt
39. | Elektrische Zusatzheizung (PTC)
40. | Nicht belegt
41. | Heckscheibenheizung | 30A
42. | Fensterheber (Beifahrerseite) | 25A
43. | Anhängersteuergerät – Kontakt in Steckdose
44. | Zigarettenanzünder, 12-V-Steckdose im Innenraum, 12-V-Steckdose im Kofferraum | 20A
45. | Fensterheber hinten rechts
46. | Scheibenwaschanlage, Lenkstockhebel | 15A
47. | Anhängersteuergerät – Kontakt in Steckdose
48. | Anhängersteuergerät – Leuchte rechts
49. | Kraftstoffpumpe | 20A
50. | Infotainmentsystem | 20A
51. | Spiegelheizung | 10A
52. | KESSY
53. | Lenkradschloss
54. | ABS, ESC | 15A
55. | Nicht belegt
56. | Nicht belegt
57. | Nicht belegt
58. | Sitzheizung hinten
59. | Nicht belegt
Relaiskasten
Die Relais befinden sich auf einem Relaisträger hinter dem Hauptsicherungskasten. Um den Zugang zu erleichtern, kann ein Teil der seitlichen Armaturenbrettverkleidung demontiert werden.

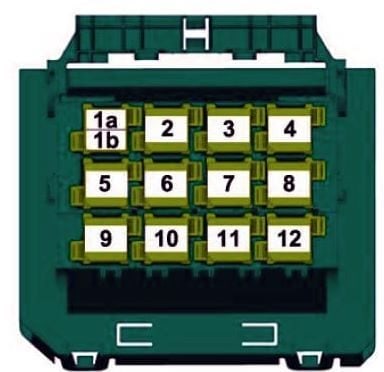

Belegung des Relaisträgers: 1A – Kraftstoffpumpenrelais; 1B – Zusatzrelais; 5 – Relais für Zusatzheizelement (PTC); 6/645 – Scheinwerferreinigungsanlage.
Im Motorraum
Ausführung 1 – im Motorraum neben der Batterie.
Ausführung 2 – im hinteren Bereich des Motorraums (nahe der Stirnwand).
Sicherungskasten im Motorraum (Beispiel).
Belegungsplan
Nr. | Beschreibung
1. | Kühlerlüfter
2. | Glühanlage (Vorwärmsystem)
3. | ABS/ESC-Steuergerät
4. | Elektrische Zusatzheizung – Kreis 2
5. | Elektrische Zusatzheizung – Kreis 3
6. | Automatikgetriebe (Getriebesteuergerät)
7. | Motorsteuergerät
8. | Scheibenwischer (vorne)
9. | Bordnetzsteuergerät (BCM), Batterieüberwachungssteuergerät
10. | ABS/ESC-Steuergerät
11. | Nicht belegt
12. | Motorbauteile
13. | Bremslichtschalter
14. | Motorbauteile, Relaisspule für Kraftstoffpumpe, Kühlerlüfter, Kühlmittelpumpe
15. | Motorsteuergerät
16. | Anlasser (Starter)
17. | Motorsteuergerät
18. | Motorbauteile, Relaisspulen für elektrische Zusatzheizung
19. | Lambdasonde
20. | Glühanlage, Heizwiderstand für Kurbelgehäuseentlüftung
