Die zweite Generation des Škoda Superb feierte ihre Premiere auf dem Genfer Automobilsalon 2008. Im Folgejahr präsentierte das Unternehmen den Superb Combi. Das Fahrzeug der oberen Mittelklasse ersetzte das Modell der ersten Generation und wurde bis 2015 produziert. Dieser Artikel beschreibt die Sicherungs- und Relaisbelegung des Škoda Superb (zweite Generation; Baureihe 3T/6B). Baujahre: 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.
Hier finden Sie die Einbauorte, Belegungspläne und Fotos der Sicherungskästen. „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind fett markiert.
Im Motorraum

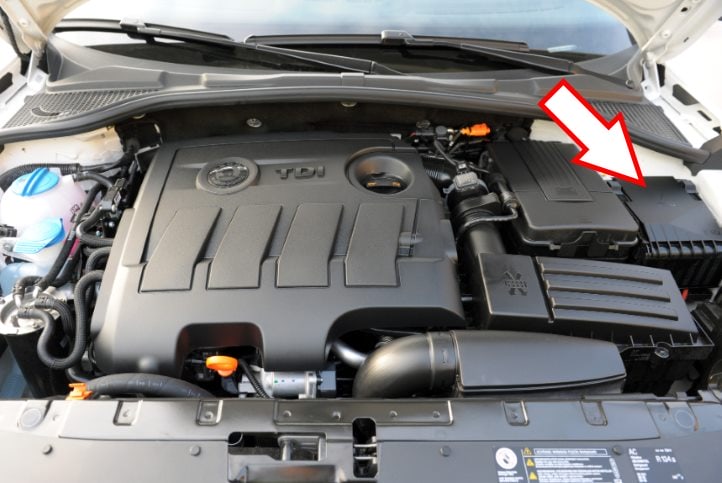

Der Sicherungskasten befindet sich in der Nähe der Batterie. Um Zugang zu erhalten, muss die Schutzabdeckung abgenommen werden.
Typ 1

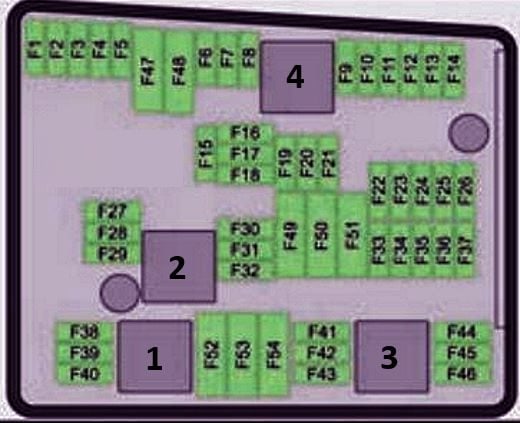

Gesamtansicht.
Belegungsplan
Nr. | Beschreibung | Ampere
F1. | Nicht belegt
F2. | Doppelkupplungsgetriebe (DSG) | 5A
F3. | Bordnetzsteuergerät | 5A
F4. | ABS/ESP-System | 20A / 30A
F5. | Doppelkupplungsgetriebe (DSG) | 15A
F6. | Reserve | 5A
F7. | Reserve | 40A
F8. | Reserve | 15A
F9. | Telefon / Mobiltelefonvorbereitung | 5A
F10. | Motorsteuergerät | 5A / 10A
F11. | Zuheizer (Zusatzheizung) | 20A
F12. | Diagnoseanschluss (OBD) | 5A
F13. | Motorsteuergerät | 15A / 30A
F14. | Motorsteuergerät | 20A
F15. | Reserve | 5A / 10A
F16. | Bordnetzsteuergerät | 30A
F17. | Signalhorn (Hupe) | 15A
F18. | Audio-Verstärker (Soundsystem) | 30A
F19. | Frontscheibenwischer | 30A
F20. | Reserve | 10A / 15A / 20A
F21. | Motorsteuerung | 10A / 15A
F22. | Reserve | 5A
F23. | Reserve | 5A / 10A / 15A
F24. | Reserve | 10A
F25. | ABS/ESP-System | 30A / 40A
F26. | Bordnetzsteuergerät | 30A
F27. | Glühkerzen (Diesel) | 50A
F28. | Frontscheibenheizung | 50A
F29. | Reserve | 50A
1. | Nicht belegt
2. | Nicht belegt
Typ 2
Zweite Ausführung des Sicherungskastens.
Belegungsplan
Nr. | Beschreibung | Ampere
F1. | Bordnetzsteuergerät | 30A
F2. | ABS/ESP-System | 20A
F3. | Nicht belegt
F4. | Nicht belegt
F5. | Signalhorn (Hupe) | 15A
F6-F8. | Nicht belegt
F9. | Motorsteuerung | 10A
F10. | Nicht belegt
F11. | Motorsteuerung | 10A
F12. | Motorsteuerung | 10A
F13. | Doppelkupplungsgetriebe (DSG) | 15A
F14. | Nicht belegt
F15. | Kühlmittelpumpe | 10A
F16. | Nicht belegt
F17. | Frei | 5A
F18. | Audio-Verstärker (Soundsystem) | 30A
F19. | Audio-/Navigationssystem | 15A
F20. | Telefon / Mobiltelefonvorbereitung | 5A
F21-F22. | Nicht belegt
F23. | Motorsteuerung | 10A
F24. | Diagnoseanschluss (OBD) | 5A
F25-F26. | Nicht belegt
F27. | Motorsteuerung | 15A
F28. | Motorsteuerung | 15A / 20A
F29. | Motorsteuerung | 5A
F30. | Zuheizer (Zusatzheizung) | 20A
F31. | Frontscheibenwischer | 30A
F32-F37. | Nicht belegt
F38. | Steuergerät für Kühlerlüfter | 10A
F39. | Frei | 5A / 10A
F40. | Motorsteuerung | 7,5A / 10A
F41. | Motorsteuerung | 10A
F42. | Motorsteuerung | 5A / 10A
F43. | Motorsteuerung | 30A
F44-F46. | Nicht belegt
F47. | Bordnetzsteuergerät | 30A
F48. | ABS/ESP-System | 40A
F49. | Hauptzündung (Klemme 15)
F50. | Nicht belegt
F51. | Nicht belegt
F52. | Hilfsstromkreise | 40A
F53. | Frei | 50A
F54. | Nicht belegt
Nr. | Relaisbelegung
1. | Nicht belegt
2. | Relais für Kühlmittelpumpe
3. | Nicht belegt
4. | Nicht belegt
Im Innenraum
Im Innenraum befinden sich zwei Einheiten zur Absicherung der elektrischen Stromkreise des Fahrzeugs.
Sicherungskasten

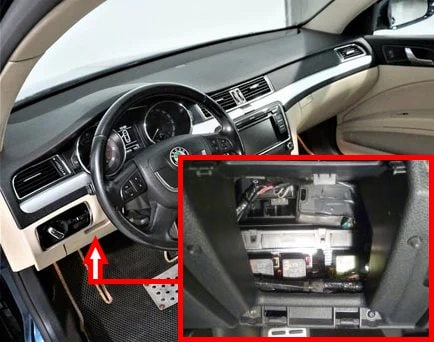

Er befindet sich an der fahrerseitigen Stirnseite des Armaturenbretts. Um an ihn heranzukommen, muss die seitliche Abdeckung entfernt werden.
Beispielfoto.
Belegungsplan
Nr. | Beschreibung | Ampere
F1. | Diagnosestecker, Motorsteuergerät, Kraftstoffpumpenrelais, Steuergerät für Kraftstoffpumpe | 7,5A
F2. | ABS-Steuergerät, ESC, Taster für Reifendruckkontrolle, Bremslichtschalter | 5A
F3. | Airbag-System (SRS), Schlüsselschalter für Airbag-Deaktivierung | 5A
F4. | Aktivierung der Serviceintervallanzeige, Rückfahrscheinwerfer, automatisch abblendbarer Innenspiegel, Drucksensor, Mobiltelefon-Vorbereitung | 5A
F5. | Leuchtweitenregulierung, Einparkhilfe (PDC) | 5A
F6. | Kombiinstrument, Lenkwinkelsensor, Haldex-Kupplung, Wählhebelsperre, Diagnose-Interface (Gateway), Automatikgetriebe | 5A
F7. | Motorsteuerung, Kurbelgehäuseentlüftung, Luftmassenmesser | 10A
F8. | Steuergerät für Anhängererkennung
F9. | Frischluftgebläse, Relais für Standheizung und -lüftung | 5A
F10. | Scheinwerfer links | 10A
F11. | Scheinwerfer rechts | 10A
F12. | Reserve | 10A
F13. | Diagnoseanschluss, Lichtschalter, Regen-/Lichtsensor, Uhr | 7,5A
F14. | Zentralverriegelung und Heckklappe | 15A
F15. | Bordnetzsteuergerät - Innenbeleuchtung | 7,5A
F16. | Klimaanlage / Climatronic | 7,5A
F17. | Reserve | 10A
F18. | Telefon | 5A
F19. | Kombiinstrument, Lenksäulensteuergerät (Wischer- und Blinkerschalter) | 5A
F20. | KESSY (Schlüsselloses Zugangs- und Startsystem) | 5A
F21. | Elektrische Lenksäulenverriegelung | 7,5A
F22. | Frischluftgebläse | 40A
F23. | Fensterheber vorne, Türsteuergeräte vorne (Zentralverriegelung) | 30A
F24. | Automatikgetriebe | 5A
F25. | Heckscheibenheizung, Relais für Standheizung und -lüftung | 25A / 30A
F26. | Steckdose im Koffer- und Innenraum | 25A
F28. | Heckklappenentriegelung / Türsteuergeräte hinten | 30A
F29. | Automatikgetriebe, Haldex-Kupplung | 5A / 10A / 20A
F30. | Sitzbelüftung vorne | 5A
F31. | DVD-Player / Multimedia | 5A
F32. | Fensterheber hinten, Türsteuergeräte hinten | 30A
F33. | Schiebe-/Ausstelldach | 25A
F34. | Diebstahlwarnanlage (DWA), Innenraumüberwachung, Sirene | 5A
F35. | Zusatzsteckdosen, Sicherung für den Zigarettenanzünder (vorne und hinten) | 25A
F36. | Scheinwerferreinigungsanlage (SRA) | 20A
F37. | Sitzheizung vorne | 20A
F38. | Sitzheizung hinten | 20A
F39. | Heckscheibenwischer | 10A
F40. | Frischluftgebläse, Relais für Standheizung | 40A
F41. | Heckscheibenwaschanlage | 10A
F42. | Lichtschalter | 5A
F43. | Steuergerät für Anhängererkennung | 15A
F44. | Steuergerät für Anhängererkennung | 20A
F45. | Steuergerät für Anhängererkennung | 15A
F46. | Bedienung für Sitzheizung | 5A
F47. | Telefon
F48. | Audio-/Navigationssystem | 5A
F49. | Reserve
Zusätzliche Relaiskasten
Er befindet sich hinter dem Handschuhfach.
Typ 1
Er besteht aus zwei Teilen: einer Relaisplatte oberhalb und einer unterhalb des zentralen Steuergeräts.
Belegungsplan
Obere Relaisplatte
Nr. | Beschreibung
D1. | Standheizungsrelais (bei Modellen mit Standheizung) oder Relais für kleine Heizleistung (bei Modellen mit PTC-Zusatzheizung).
D2.1. | Signalhorn (Hupe)
D2.2. | Kraftstoffpumpenrelais (bei BUD-, CGGA-, BSE-, BSF-, CMXA-, CHGA-Motoren) / Zusätzliches Kraftstoffpumpenrelais -J832- (für Motoren CLCA, CLCB, CFHF, CFHC, CEGA)
D3. | Relais für große Heizleistung (bei Modellen mit PTC-Zusatzheizung)
D3.1. | Frischluftgebläse (bei Modellen mit Standheizung)
D3.2. | Kraftstoffpumpenrelais für Zusatzheizung -J749- (bei Modellen mit Standheizung)
D4. | Anlasserrelais
D5.1. | Relais für Scheinwerferreinigungsanlage
D5.2. | Relais für Heizelement (für Motorkennbuchstabe CAYC)
Untere Relaisplatte
Nr. | Beschreibung
1. | Relais für Spannungsversorgung der Klemme 15
2. | Relais für Heckscheibenheizung
3. | Relais für Spannungsversorgung der Klemme 50 (Anlasserrelais 1)
4. | Kraftstoffpumpenrelais (Druckaufbau im Kraftstoffsystem) - (für BUD-, CGGA-, BSE-, BSF-, CMXA-, CHGA-Motoren) oder Kraftstoffpumpenrelais (für Dieselmotoren)
5. | Entlastungsrelais für X-Kontakt
Typ 2
Beschreibung:
B4 - Spannungsversorgung Klemme 30;
B5 - Relais für Heckscheibenheizung;
B6 - Relais für Signalhorn (Hupe);
B7 - Scheibenwaschpumpe 1;
B8 - Scheibenwaschpumpe 2;
B9 - Entlastungsrelais für X-Kontakt.
