Der VW Beetle ist ein Kompaktwagen, der von Volkswagen in den Jahren 2011 bis 2019 produziert und vertrieben wurde. Er basiert auf der PQ35-Plattform. Dieser Artikel beschreibt die Sicherungs- und Relaisbelegung des VW Beetle A5 (erste Generation; PQ35-Plattform). Baujahre: 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019.
Hier finden Sie die Einbauorte, Belegungspläne und Fotos der Sicherungskästen. „Zigarettenanzünder“ und „Kraftstoffpumpe“ sind fett markiert.
Im Innenraum des Fahrzeugs

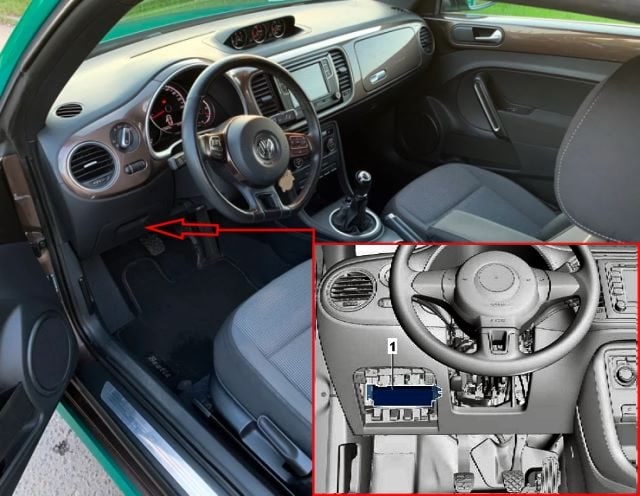

Der Sicherungskasten befindet sich auf der Fahrerseite im unteren Bereich der Schalttafel hinter einer Kunststoffabdeckung.

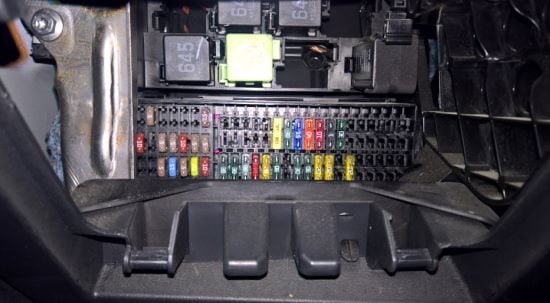

Zugang zum Sicherungskasten (Beispiel).

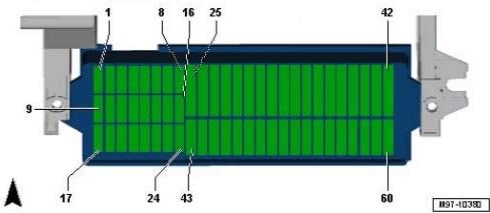

Belegungsplan
Nr. | Beschreibung | Ampere
1. | Steuergerät 2 für Toter-Winkel-Assistent (Spurwechselassistent) | 5A
2. | Steuergerät für Notrufmodul und Kommunikationseinheit | 10A
3. | Kombiinstrument | 5A
4. | Sende- und Empfangsgerät für Telefon | 5A
5. | Kombiinstrument, Bordnetzsteuergerät, Glühlampe für Nebelscheinwerfer links | 10A
6. | Taster für Entriegelung der Heckklappe, Rückfahrkamera | 10A
7. | Einsteller für Beleuchtung von Schaltern und Instrumenten, Kennzeichenleuchte | 5A
8. | Scheibenwaschpumpe | 10A
9. | Steuergerät für Airbag, Kontrollleuchte für Airbag aus (Beifahrerseite), Steuergerät für Sitzbelegungserkennung | 5A
10. | Scheibenwischerschalter für Intervallbetrieb | 15A
11. | Lichtschalter | 5A
12. | Reserve
13. | Taster für Start-Stopp-System, Schalter für Spiegelbeiklappung, Taster für Reifenkontrollanzeige, Schalter für Rückfahrleuchten, Hochdruckgeber, Luftgütesensor, Steuergerät für Heizung, Steuergerät für Einparkhilfe, Steuergerät für Ortungsassistent, automatisch abblendbarer Innenspiegel, beheizbare Spritzdüsen | 5A
14. | Bedienhebel für Geschwindigkeitsregelanlage (GRA), Schalter für Tiptronic, Sensor für Ölstand und Öltemperatur, Zusatzinstrumente, Steuergerät für ABS, Steuergerät im Kombiinstrument, Steuergerät für Lenkhilfe, Lenksäulensteuergerät, Spannungsstabilisator, Diagnose-Interface für Datenbus (Gateway), Steuergerät für Kraftstoffpumpe, Steuergerät für Wählhebel, Motorsteuergerät, Heizwiderstand für Kurbelgehäuseentlüftung | 10A
15. | Einsteller für Beleuchtung von Schaltern und Instrumenten, Luftmassenmesser, Steuergerät für Dämpfungsregelung, Stellmotor für Leuchtweitenregulierung, Diagnoseanschluss (16-polig) | 5A
16. | Motorsteuergerät | 5A
17. | Sensor für Innenraumüberwachung, Fahrzeugneigungssensor, Alarmhorn | 10A
18. | Glühlampe für Scheinwerfer links (Abblendlicht) | 15A
19. | Glühlampe für Scheinwerfer rechts (Abblendlicht) | 15A
20. | Schalter für Tiptronic, Steuergerät für Heizung, Steuergerät für automatisches Getriebe, Steuergerät für Climatronic / Klimaanlage, Steuergerät für Wählhebel, Magnet für Zündschlüsselabzugssperre | 10A
21. | Bordnetzsteuergerät | 15A
22. | Zündanlassschalter, Steuergerät für Ortungsassistent | 5A
23. | Regen- und Lichtsensor, Bordnetzsteuergerät, Sende- und Empfangsgerät für Telefon, Steuergerät für Notrufmodul und Kommunikationseinheit, Diagnoseanschluss (16-polig), Sonderausstattung | 10A
24. | Bordnetzsteuergerät, Steuergerät für Zugang und Startberechtigung, Steuergerät für elektronische Lenksäulenverriegelung, Diagnose-Interface für Datenbus | 10A
25. | Steuergerät für automatisches Getriebe, Multifunktionsschalter, Mechatronik für Doppelkupplungsgetriebe (DSG) | 10A / 25A
26. | Unterdruckpumpe für Bremse | 30A
27. | Reserve
28. | Relais 1 für Spannungsversorgung (Klemme 75) | 25A
29. | Bordnetzsteuergerät | 5A
30. | Sperrdiode, Zigarettenanzünder, 12-V-Steckdose | 20A
31. | Lichtschalter | 30A
32. | Lichtschalter (Nebelscheinwerfer) | 15A
33. | Steuergerät für Heizung / Klimaanlage, Klimabedienteil | 40A
34. | Steuergerät im Kombiinstrument, Bordnetzsteuergerät, Glühlampe für Fernlicht links, Glühlampe für Fernlicht rechts, Scheinwerfer | 10A / 15A
35. | Lenksäulensteuergerät | 1A
36. | Bordnetzsteuergerät | 30A
37. | Glühlampe für Tagfahrlicht links | 5A
38. | Glühlampe für Tagfahrlicht rechts | 5A
39. | Relais für Scheinwerfer-Abblendlicht und Lichthupe | 30A
40-42. | Reserve
43. | Türsteuergerät (Beifahrerseite) | 30A
44. | Bordnetzsteuergerät | 30A
45. | Türsteuergerät (Fahrerseite) | 30A
46. | Reserve
47. | Kraftstoffpumpenrelais | 20A
48. | Bordnetzsteuergerät | 30A
49. | Steuergerät für Frischluftgebläse | 40A
50. | Steuergerät für Sitzheizung vorn | 30A
51. | Steuergerät für Schiebedach | 30A
52. | Bordnetzsteuergerät | 20A
53. | Bordnetzsteuergerät | 20A
54. | Steuergerät für automatisches Getriebe | 25A
55. | Lichtschalter | 20A
56. | Bordnetzsteuergerät | 20A
57. | Steuergerät für Radio-/Navigationssystem, Head-Unit | 25A
58. | Relais für Reduktionsmittel-Dosiersystem (AdBlue) | 10A
59. | Reserve
60. | Reserve
Videoanleitung zum Zugang des Sicherungskastens.
Im Motorraum

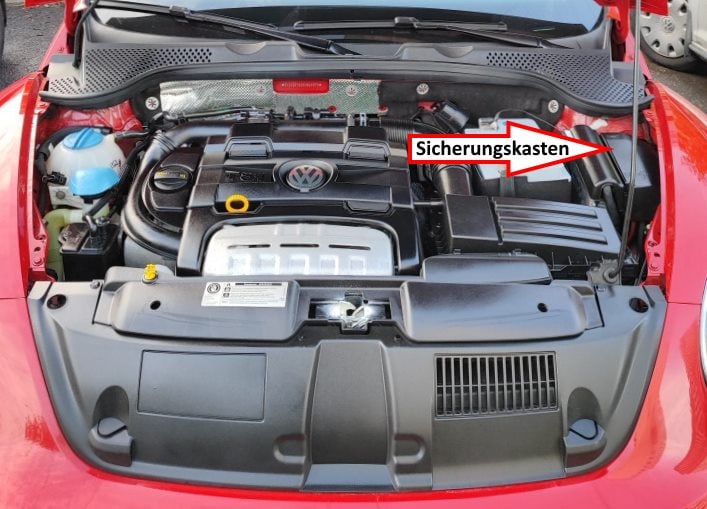

Der Sicherungskasten befindet sich im Motorraum in der Nähe der Batterie und ist mit einer Kunststoffabdeckung versehen.

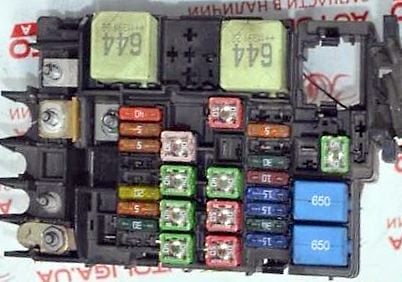

Gesamtansicht des Sicherungskastens.

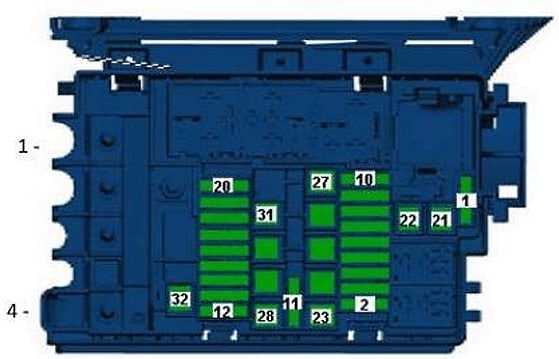

Belegungsplan
Nr. | Beschreibung | Ampere
1. | Reserve
2. | Motorsteuergerät | 20A / 30A
3. | Steuergerät für Kühlerlüfter | 5A
4. | Lambdasonde | 15A
5. | Lambdasonde, Relais für elektrische Kraftstoffpumpe, Relais für Heizwiderstand, Magnetventil für Ladedruckbegrenzung, Heizwiderstand für Kurbelgehäuseentlüftung, Ventil 1 für Nockenwellensteuerung, Umluftventil für Turbolader, Saugrohrklappenventil, Umschaltventil für Kühler der Abgasrückführung, Diagnosepumpe für Kraftstoffsystem | 10A
6. | Kraftstoffpumpenrelais, Sekundärluftpumpenrelais, Relais für Spannungsversorgung der Motorelektronik, Magnetventil für Ladedruckbegrenzung, Magnetventil 1 für Aktivkohlebehälter, Saugrohrklappenventil, Öldruckregelventil | 10A
7. | Drosselklappensteuereinheit, Zündspule 1 mit Leistungsendstufe, Zündspule 2 mit Leistungsendstufe, Zündspule, Kraftstoffdruckregler, Kraftstoffdosierventil | 20A / 30A
8. | Luftmassenmesser, Kraftstoffpumpenrelais, Magnetventil für Ladedruckbegrenzung, Magnetventil 1 für Aktivkohlebehälter, Ventil 1 für Nockenwellenverstellung, Ventil 2 für Abgasrückführung, Umluftventil für Turbolader, Magnetkupplung für Kompressor, Öldruckregelventil, Kühlmittelregelventil, Kühlmittelumwälzpumpe 2 | 10A
9. | Relais für Kühlmittelnachlauf, Glühzeitsteuergerät, Relais für kleine Heizleistung, Relais für große Heizleistung, Relais für Zusatzkühlmittelpumpe, Relais für Spannungsversorgung der Motorelektronik, Kraftstoffdruckregler, Kühlmittelumwälzpumpe 2 | 10A
10. | Kupplungspedalschalter, Bremslichtschalter | 5A
11. | Reserve
12. | Reserve
13. | Spannungsstabilisator, Steuergerät für Radio-/Navigationssystem, Head-Unit | 30A
14. | Relais für Spannungsversorgung der Motronic / Klemme 30, Motorsteuergerät | 10A
15. | Relais für Alarmhorn | 10A
16. | Verstärker | 40A
17. | Mechatronik für Doppelkupplungsgetriebe (DSG) | 15A / 30A
18. | Mechatronik für Doppelkupplungsgetriebe (DSG) | 15A
19. | Bordnetzsteuergerät | 5A
20. | Bordnetzsteuergerät | 30A
21. | Heizelement für Zusatzheizung, Sekundärluftmotor | 40A / 50A
22. | Heizelement für Zusatzheizung | 40A
23. | Reserve
24. | Relais 1 für Spannungsversorgung (Klemme 75) | 40A / 50A
25. | Relais für Spannungsversorgung (Klemme 15) | 40A
26. | Glühzeitsteuergerät | 50A
27. | Steuergerät für Kühlerlüfter
28. | Kraftstoffpumpenrelais, Relais für Spannungsversorgung der Motorelektronik | 20A / 30A
29. | Reserve
30. | Steuergerät für ABS | 40A
31. | Steuergerät für ABS | 40A
32. | Heizelement für Zusatzheizung, Sekundärluftmotor | 40A
Nr. | Beschreibung (Hochstromsicherungen) | Ampere
1. | Generator (Lichtmaschine) | 200A
2. | Reserve
3. | Steuergerät für Lenkhilfe | 80A
4. | Reserve | 80A
