Der ID.3 ist das erste rein elektrische Serienfahrzeug von Volkswagen. Er basiert auf dem Modularen E-Antriebs-Baukasten (MEB). Die Hochvoltbatterie ist im Fahrzeugboden verbaut. Als erstes Modell begründet er die ID.-Familie. Dieser Artikel beschreibt die Sicherungs- und Relaisbelegung des VW ID.3 der ersten Generation (Typ E11), passend für die Baujahre 2019, 2020, 2021, 2022 und 2023.
Hier finden Sie die Einbauorte, Belegungspläne und Abbildungen der Sicherungsträger. Der Begriff „Zigarettenanzünder“ ist fett hervorgehoben.
Im Motorraum

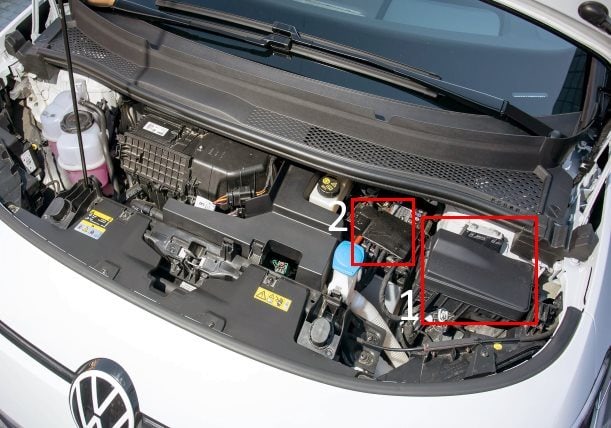

Anordnung der Komponenten:
1. Hauptsicherungsträger
2. Hochstromsicherungen
Hauptsicherungskasten

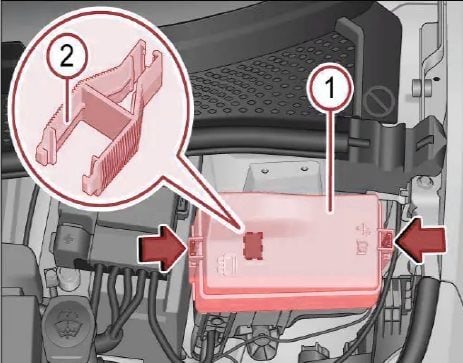

Um an die Sicherungen zu gelangen, entriegeln Sie die Halteklammern und nehmen Sie die Schutzabdeckung ab.

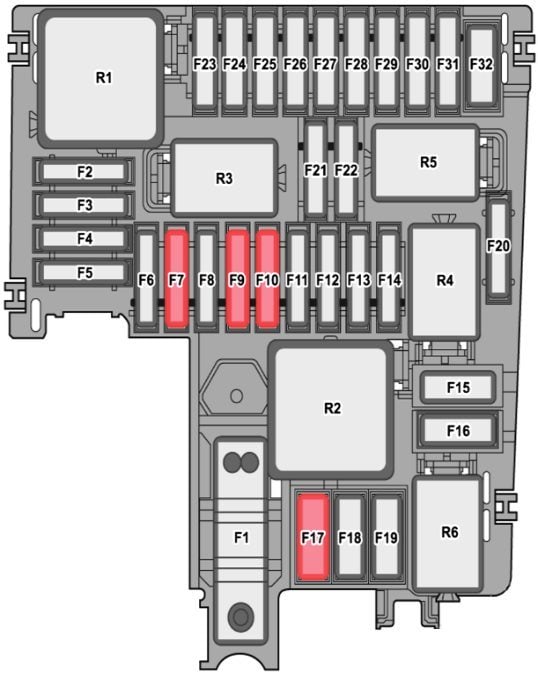

Belegungsplan
Nr. | Beschreibung | Ampere
F1. | Nicht belegt
F2. | Antiblockiersystem (ABS) | 7,5A
F3. | Leistungs- und Steuerelektronik für Elektroantrieb / Spannungswandler | 10A
F4. | Scheinwerfer links | 30A
F5. | Scheinwerfer rechts | 30A
F6. | Automatische Distanzregelung (ACC) | 7,5A
F7. | Wischermotor Beifahrerseite | 30A
F8. | Nicht belegt
F9. | Signalhorn | 15A
F10. | Wischermotor Fahrerseite | 30A
F11. | Relais für Klimaanlage | 7,5A
F12. | Aktor für Außengeräuscherzeugung (e-Sound) | 7,5A
F13. | Antiblockiersystem (ABS) | 25A
F14. | Nicht belegt
F15. | Antiblockiersystem (ABS) | 40A
F16. | Lüfter für Kühlmittel | 50A
F17. | Frontscheibenheizung | 40A
F18-F22. | Nicht belegt
F23. | Motorsteuergerät | 10A
F24. | Lüfter für Kühlmittel | 5A
F25. | Zuheizer (PTC) / Kühlmittelpumpe für Hochvoltbatterie | 10A
F26. | Lüftermotor, Kühlmittelpumpe für Niedertemperaturkreislauf | 10A
F27-F31. | Nicht belegt
F32. | Elektromechanischer Bremskraftverstärker | 50A
R1. | Hauptrelais
R2. | Nicht belegt
R3. | Relais für Signalhorn
R4. | Nicht belegt
R5. | Nicht belegt
R6. | Relais für Klimaanlage
Hochstromsicherungen

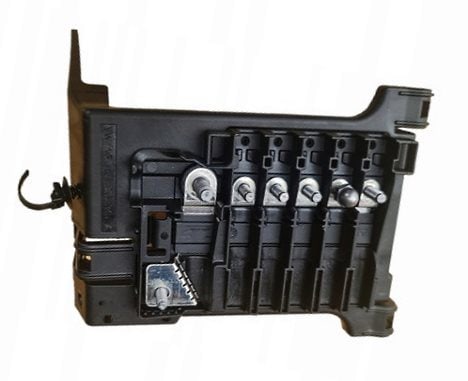

Der Hochstrom-Sicherungsträger befindet sich in unmittelbarer Nähe zum Pluspol der 12-Volt-Batterie.

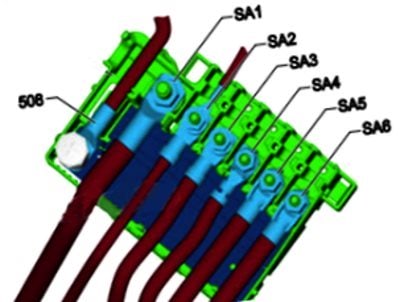

Belegungsplan
Nr. | Beschreibung | Ampere
508. | 12-Volt-Batterie
SA1. | DC/DC-Wandler | 350A
SA2. | Steuergerät für elektromechanische Servolenkung, Batteriedatenmodul | 80A
SA3. | Sicherungsträger im Innenraum | 100A
SA4. | Sicherungsträger | 100A
SA5. | Nicht belegt
SA6. | Sicherungsträger im Motorraum | 125A
Im Innenraum des Fahrzeugs

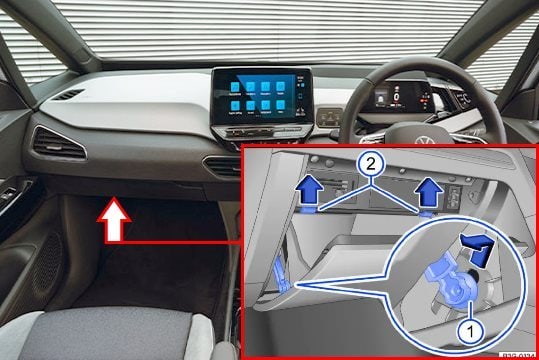

Einbauort des Sicherungsträgers im Innenraum.
Volkswagen ID.3 Linkslenker.
Volkswagen ID.3 Rechtslenker.
Beispielabbildung.

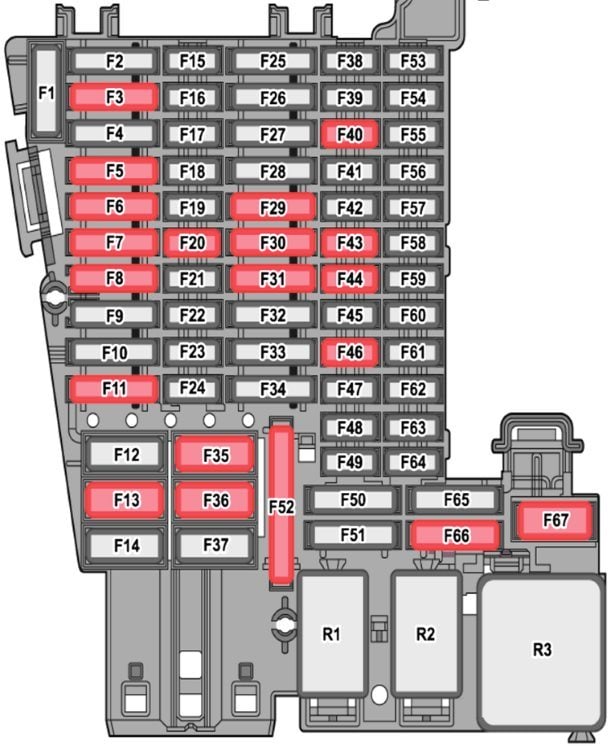

Belegungsplan
Nr. | Beschreibung | Ampere
F1. | Nicht belegt
F2. | Steuergerät für Airbag -J234- | 15A
F3. | Steuergerät für Anhängererkennung -J345- | 25A
F4. | Frontkamera für Fahrerassistenzsysteme -R242- | 7,5A
F5. | Bordnetzsteuergerät -J519- | 20A
F6. | Bordnetzsteuergerät -J519- | 30A
F7. | Steuergerät für Heizung und Klimaanlage -J979- | 30A
F8. | Steuergerät für Panoramadach -J245- | 15A
F9. | Türsteuergerät Fahrerseite -J386- 1), Fensterhebermotor hinten rechts -V472- 2), Fensterhebermotor hinten links -V471- 1), Türsteuergerät Beifahrerseite -J387- 2) | 30A
F10. | Schlussleuchte links -MX3- | 10A
F11. | Steuergerät für Anhängererkennung -J345- | 15A
F12. | Nicht belegt
F13. | Bordnetzsteuergerät -J519- | 40A
F14. | Steuergerät für digitales Soundpaket -J525- | 30A
F15. | Nicht belegt
F16. | Nicht belegt
F17. | Steuergerät für Spurwechselassistent -J769-; Steuergerät für Einparkhilfe -J446-; Außenspiegel Fahrerseite -VX4-: Warnleuchte für Spurwechselassistent im linken Außenspiegel -K312- 1) oder rechten Außenspiegel -K311- 2) / Außenspiegel Beifahrerseite -VX5-: Warnleuchte für Spurwechselassistent im linken Außenspiegel -K312- 1) oder rechten Außenspiegel -K311- 2) | 5A
F18. | Steuergerät für elektronische Lenksäulenverriegelung -J764-, Steuergerät für Zugangs- und Startberechtigung -J965-, Module der Diebstahlwarnanlage (-J1192-, -J1193-, -J1194-, -J1195-), Leseeinheit für Transponder -J676- | 5A
F19. | Steuergerät für Anzeigeeinheit im Kombiinstrument -J1254-, Steuergerät für Notrufsystem -J949- | 5A
F20. | USB-Ladebuchse 1 -U41-, Koppelantenne für Telefon -R126-, Verstärker für Mobilfunk -R308- | 10A
F21. | Taster für Heckklappenentriegelung -EX37-, Steuergerät für Rückfahrkamera -J928- | 7,5A
F22. | Motorsteuergerät -J623- | 10A
F23. | Sende- und Empfangsgerät für Onlinedienste -J666- | 5A
F24. | Schlussleuchte rechts -MX4- | 10A
F25. | Gurtstraffer vorn links -NX10- | 25A
F26. | Fensterhebermotor hinten rechts -V472- 1), Fensterhebermotor hinten links -V471- 2), Türsteuergerät Beifahrerseite -J387- 1), Türsteuergerät Fahrerseite -J386- 2) | 30A
F27. | Gurtstraffer vorn rechts -NX11- | 25A
F28. | Wartungsstecker für Hochvoltsystem, Steuergerät für Batterieregelung -J840-, DC/DC-Wandler -A19- | 10A
F29. | Steuergerät für Anhängererkennung -J345- | 15A
F30. | Steuergerät 1 für Informationselektronik -J794- | 20A
F31. | Steuergerät für Anhängererkennung -J345- | 25A
F32. | Bordnetzsteuergerät -J519- | 25A
F33. | Nicht belegt
F34. | Steuergerät für Heizung und Klimaanlage -J979- | 15A
F35. | Nicht belegt
F36. | Steuergerät für Frischluftgebläse -J126- | 40A
F37. | Nicht belegt
F38. | Steuergerät für Sitzverstellung vorn | 7,5A
F39. | Steuergerät für Lenksäulenelektronik -J527- | 15A
F40. | Signalhorn -H12- | 10A
F41. | Diagnose-Interface für Datenbus -J533- | 5A
F42. | Nicht belegt
F43. | Geber für Innentemperatur -G1090-, Relais für Heckscheibenheizung -J9-, Luftgütesensor -G929- | 7,5A
F44. | Sensor für Innenraumüberwachung -G578-, Regen- und Lichtsensor -G397-, Bedienfeld für Lichtfunktionen -EX59-, Bedienfeld für elektrische Fensterheber -EX31-, Schaltermodul Mittelkonsole -EX22-, Diagnoseanschluss -U31-, Innenraumbeleuchtung vorn -WX1-, Dynamisches Lichtband -L385- | 7,5A
F45. | Steuergerät für Lenksäulenelektronik -J527- | 5A
F46. | Steuergerät für Head-up-Display -J898-, Anzeigeeinheit für Informationselektronik -J685- | 10A
F47. | ab Juli 2020: Steuergerät für elektronische Dämpfungsregelung -J250- | 10A
F48. | USB-Ladebuchse 1 -U37- | 10A
F49-F51. | Nicht belegt
F52. | 12-Volt-Steckdose, Sicherung für Zigarettenanzünder -U19- | 20A
F53-F57. | Nicht belegt
F58. | Leseeinheit für Transponder -J676- | 7,5A
F59. | Automatischer Innenspiegel -Y7-, Relais für Steckdosen -J807- | 7,5A
F60. | Diagnoseanschluss -U31- | 7,5A
F61. | Leistungselektronik für Elektroantrieb -JX1- | 5A
F62-F65. | Nicht belegt
F66. | Motor für Heckscheibenwischer -V12- | 15A
F67. | Heckscheibenheizung -Z1- | 30A
R1. | Relais für USB-Ladebuchsen
R2. | Relais für Spannungsversorgung Klemme 15
R3. | Relais für Heckscheibenheizung
1) Modelle mit Linkslenkung;
2) Modelle mit Rechtslenkung.
Videoanleitung zum Öffnen des Sicherungsträgers.
In der Nähe des Hauptsicherungsträgers befinden sich weitere Einzelsicherungen.
A - Fahrersitzverstellung | 15A
B - Beifahrersitzverstellung | 15A
